UG/NX“变化式扫掠”操作指南

一、「变化扫掠」命令概述

使用变化扫掠命令,可通过沿路径扫掠横截面(截面的形状沿该路径变化)来创建体。

可以执行以下操作:

  • 扫掠重合、相切或垂直于其他曲线和面的面。

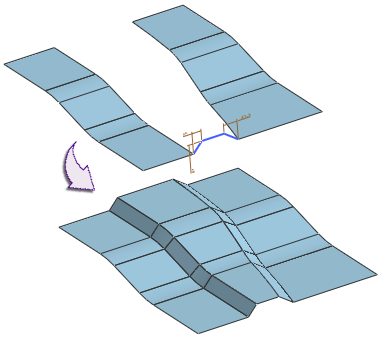

  • 添加辅助截面以在特定的位置改变尺寸。
  • 将体延伸到路径的长度以外或是限制它。
  • 创建多个体。
  • 控制拟合截面数,并将曲线重新投影到每个拟合截面。
  • 沿引导线轨迹重播截面。

二、示例

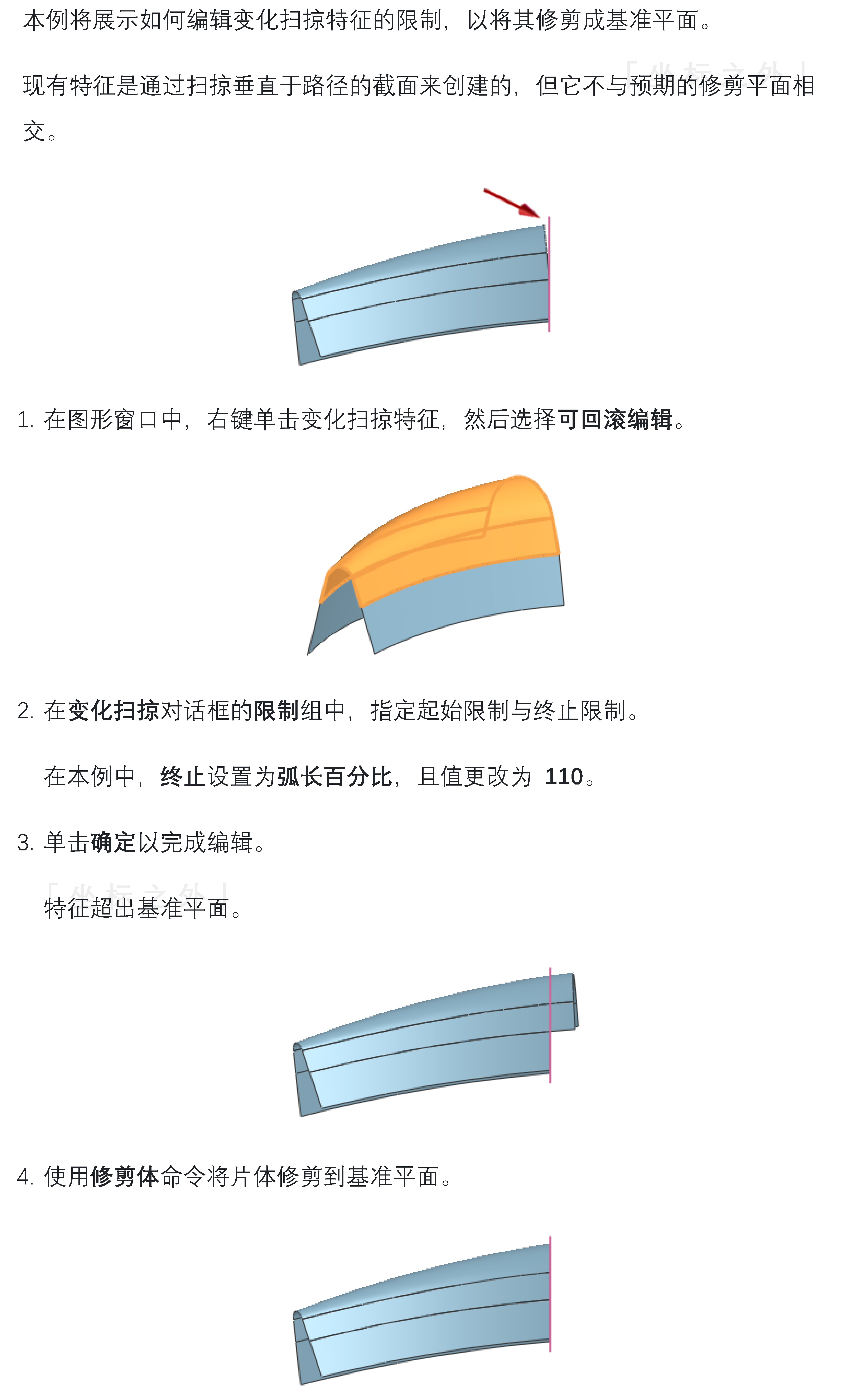

示例一


示例二


示例三


示例四



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
