UG变化扫掠用法实战：碟形果盘制作

阅读数 230
点赞 78
article_banner

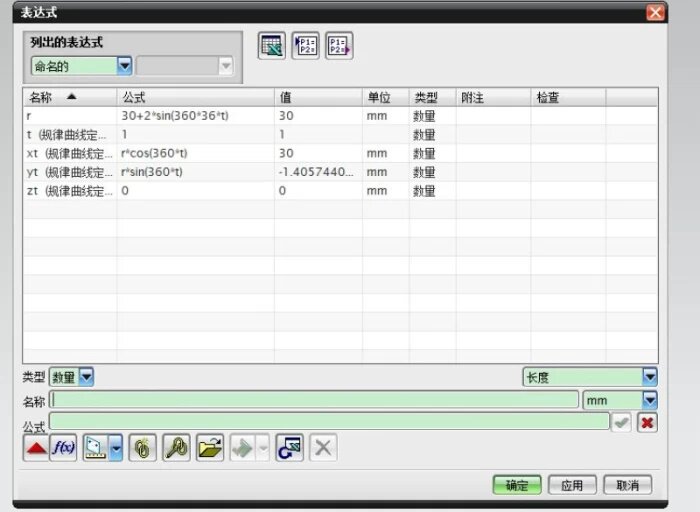

1.输入如上图所示的表达式;

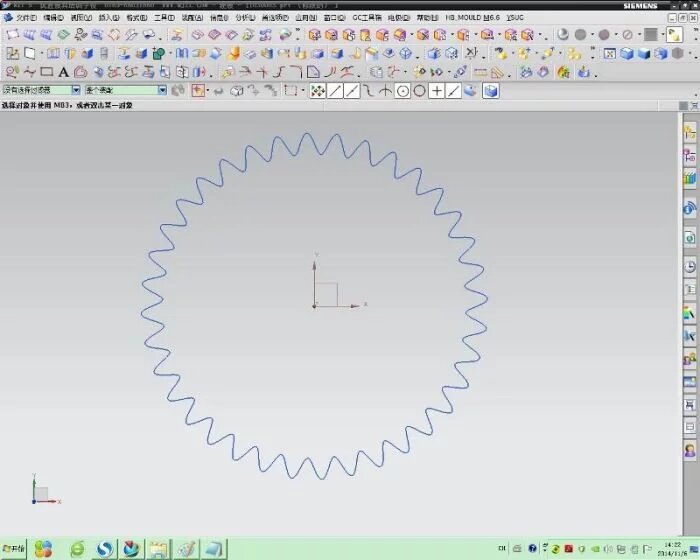

2.插入，曲线，规律曲线，生成上图曲线;

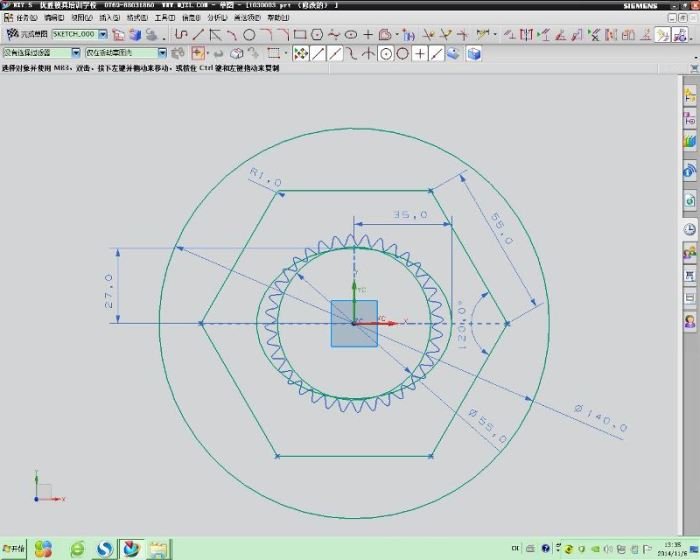

3.进入草图，画好大圆，六边形，椭圆，小圆，六边形角上倒圆角;

4.六边形角上都倒R5的圆角;

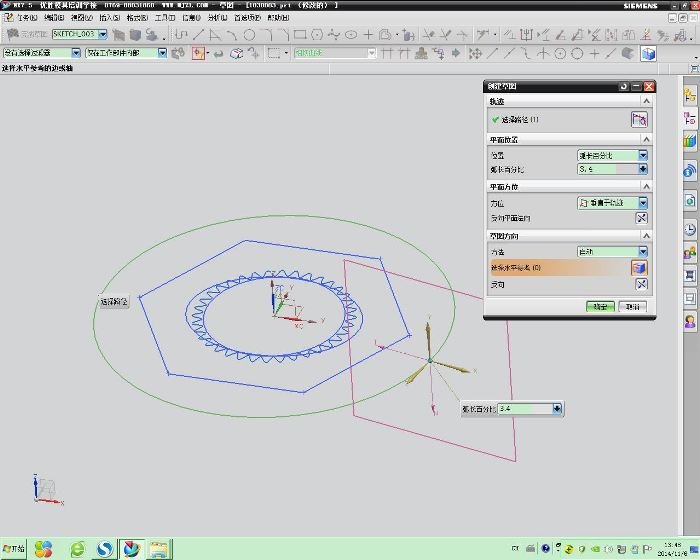

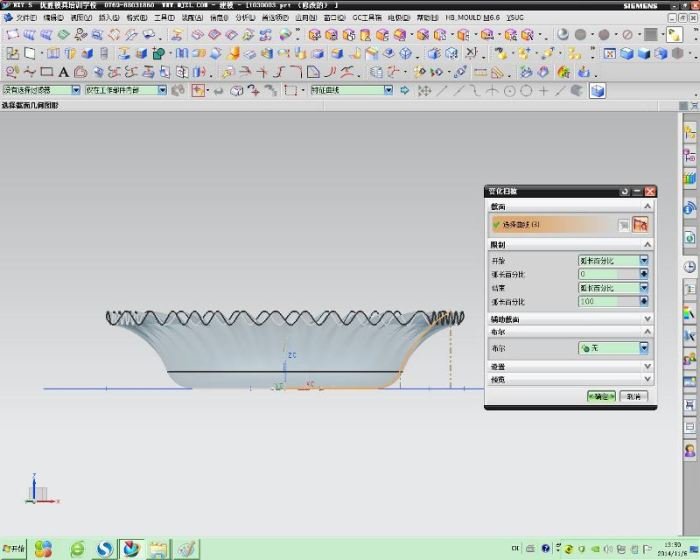

5.插入，扫掠，变化扫掠，选中最大的圆，注意调整好坐标方位;

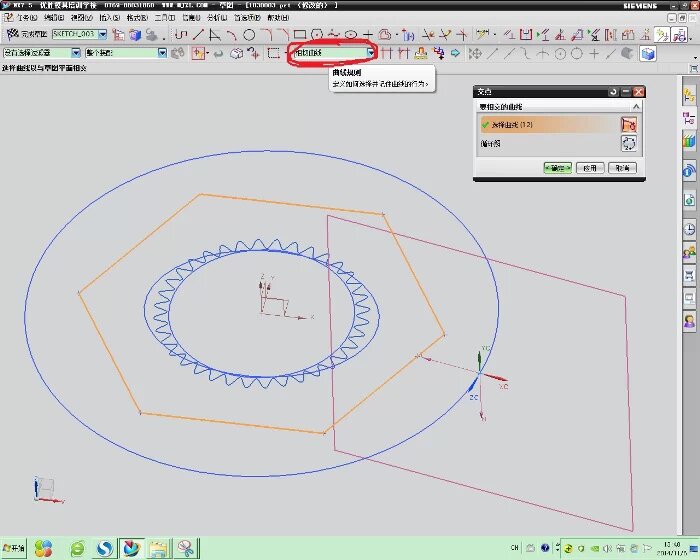

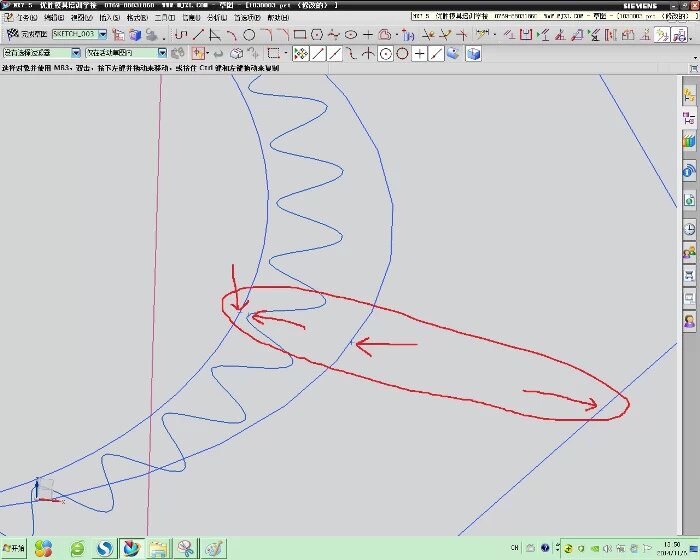

6.一样的要找交点，注意选六边形的时候选择意图为“相切曲线”或者为“相连曲线”都可以的，不能是“单条曲线”;

7.求出4个交点;

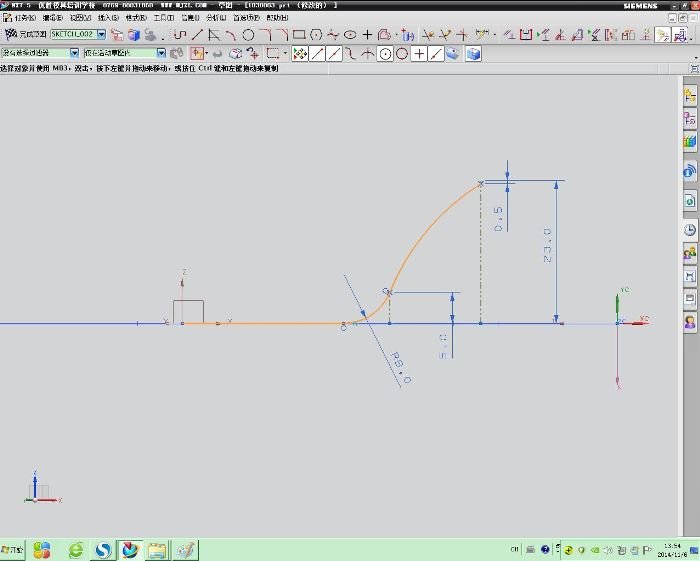

8.画出如上所示的草图，参考线的位置要指定清楚，尺寸要标好;

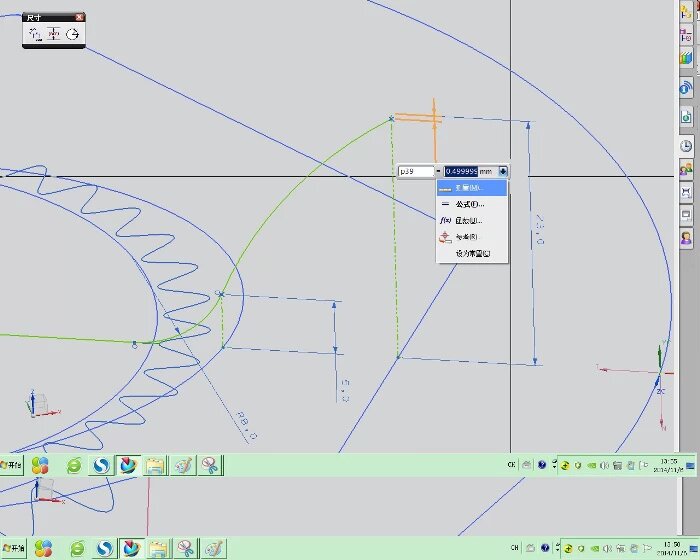

9.注意这个位置的尺寸是控制产品边缘正弦高度差的，这个是产品能否成型的关键所在，我们标数的时候一定要点后面的小三角形符号，再选择“测量”;

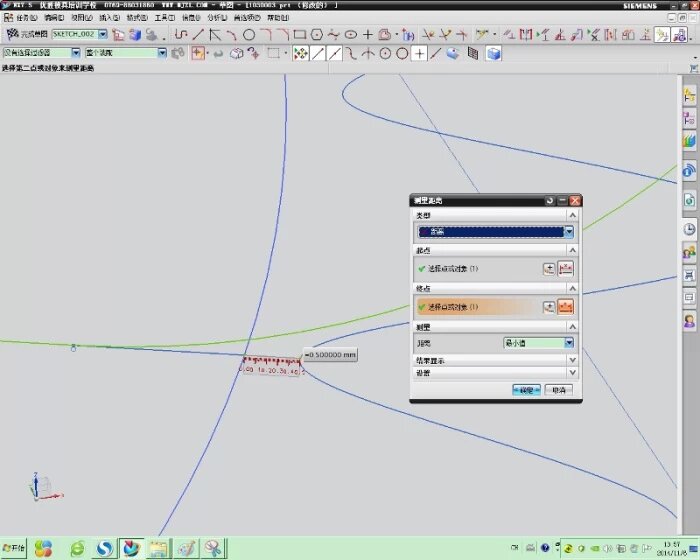

10.测量小圆与表达式所生成的规律曲线之间交点的距离，点确定就可以了;

11.生成我们想要的曲面;

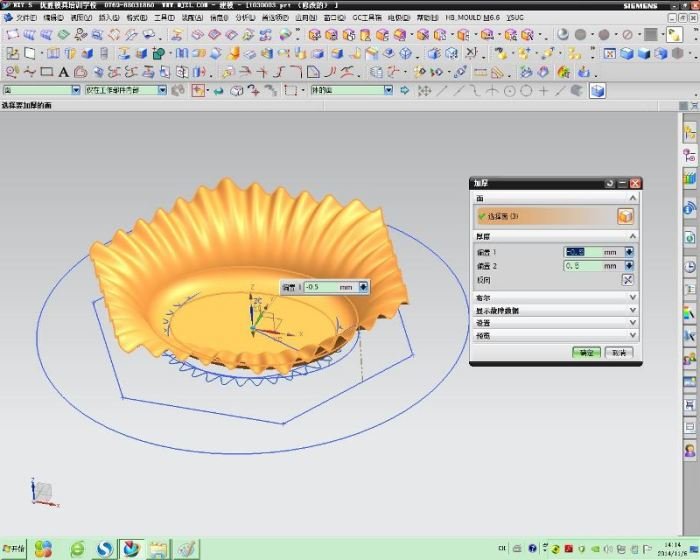

12.片体加厚上下0.5;

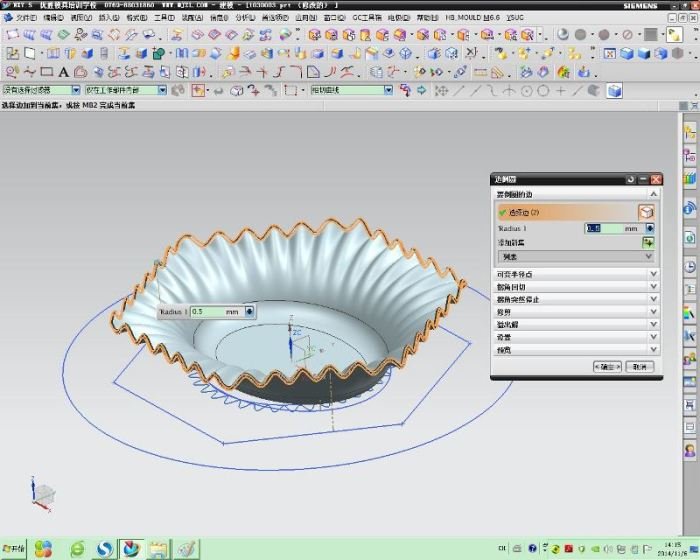

13.实体边缘上下倒0.5的圆角;

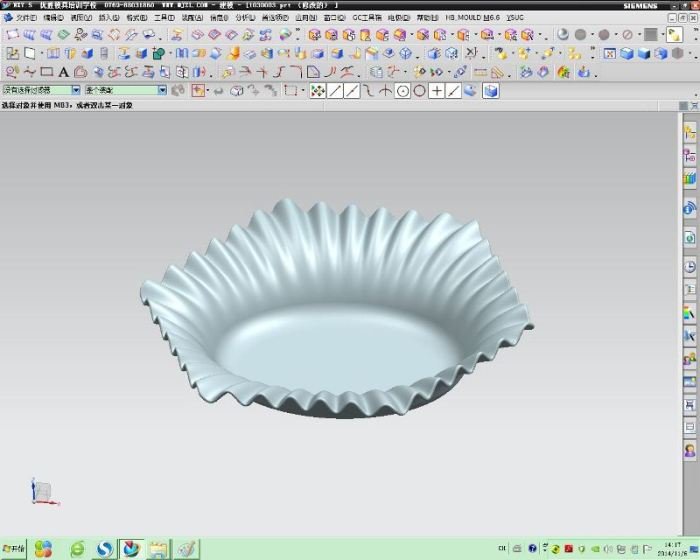

 14.碟形果盘的效果。
