UG NX 12沿引导线扫掠的高级技巧

   沿引导线扫掠是指沿着由一个或一系列曲线、边或面构成的引导线拉伸开放的或封闭的边界草图、曲线、边或面来生成单个体。支持沿具有尖角的引导线进行扫掠，结果会生成一个对接角。

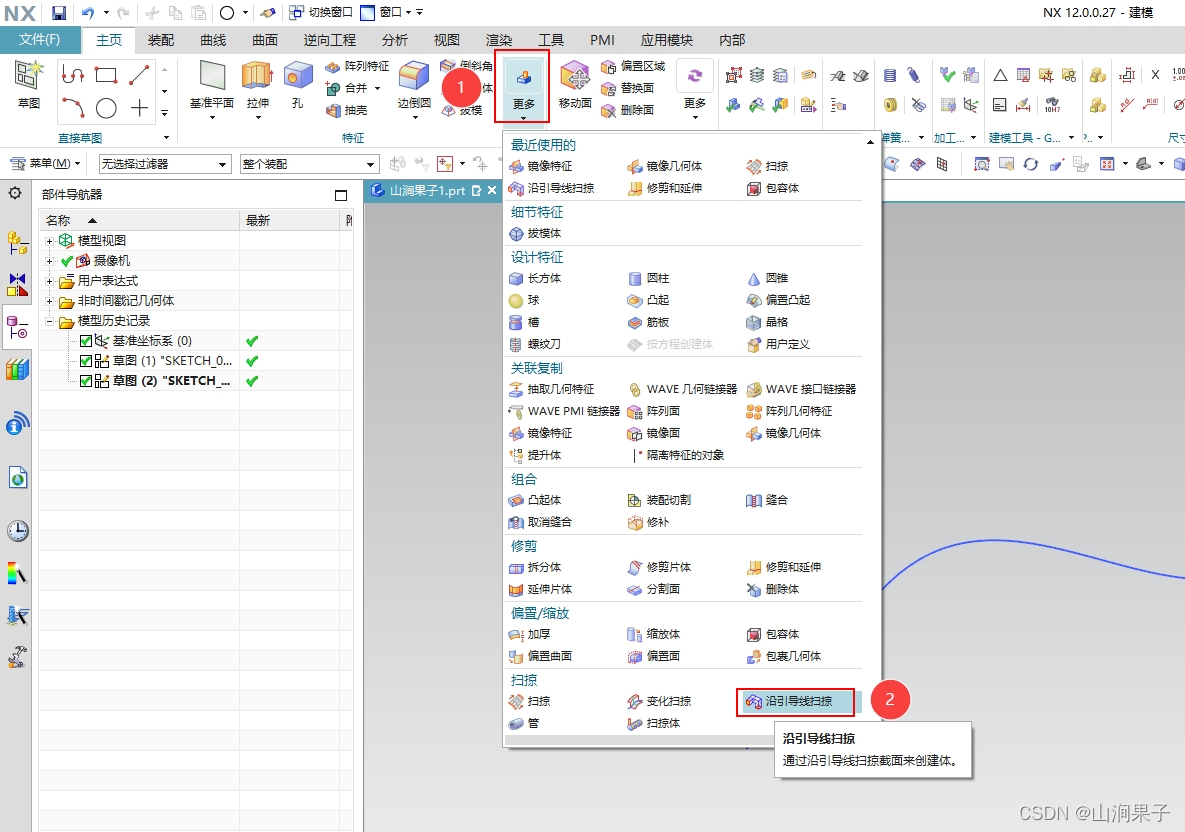

【沿引导线扫掠】命令类似于【扫掠】命令，但沿引导线扫掠，只能选择一个截面线串和一个引导线串。如果要控制扫掠的插值、比例和方向，可使用【扫掠】命令。

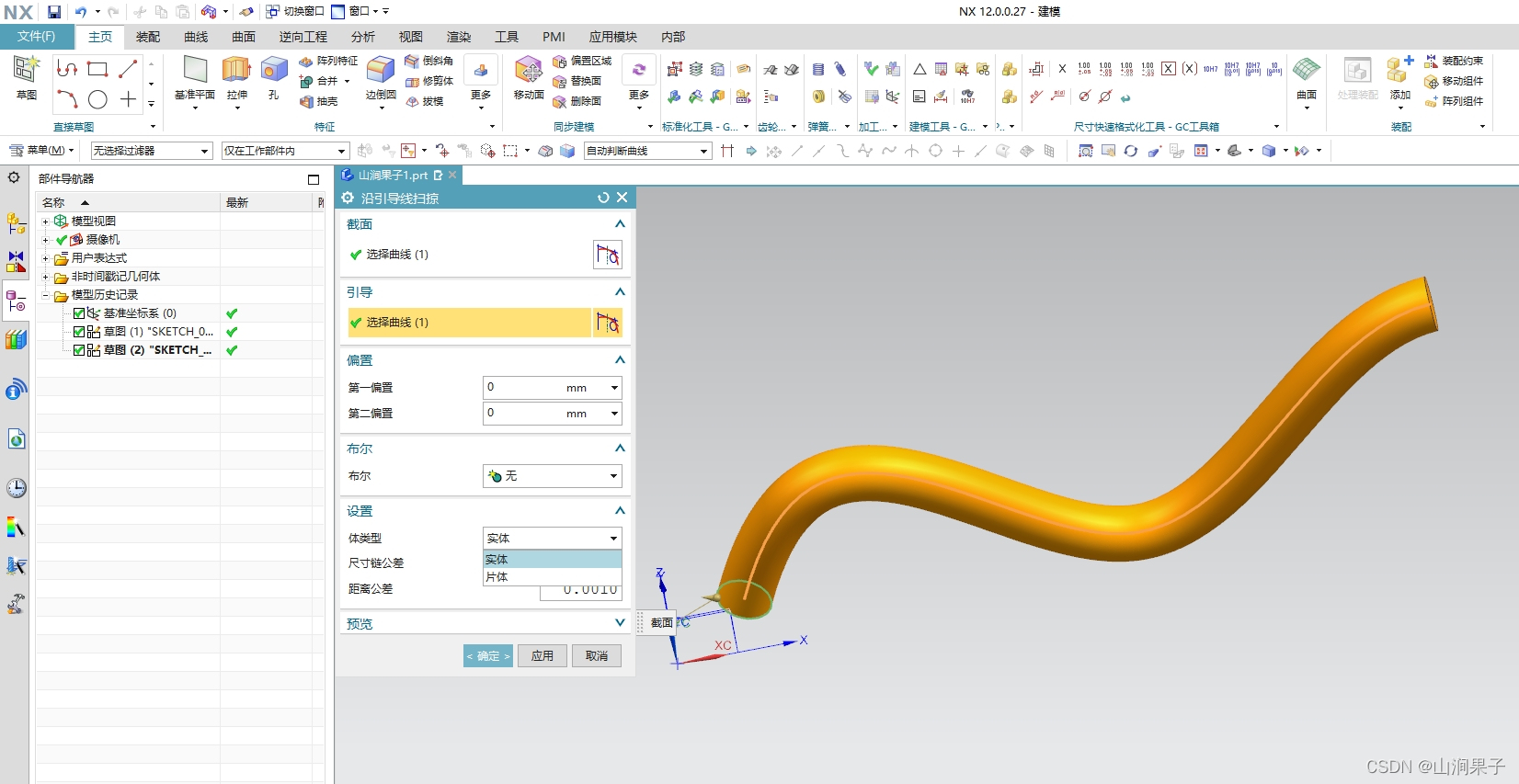

  创建扫掠曲面时，需在设置体类型中选取片体选项。【沿引导线扫掠】对话框和【扫掠】对话框含义相同，在此不再赘述。


   如果沿着封闭的、具有尖角的引导线串扫掠，建议把截面线串放置到远离尖角的位置。如果引导路径上两条相邻的线以锐角相交，或引导路径上的圆弧半径对于截面曲线而言太小，就无法创建扫掠特征。换言之，路径必须是光顺的、切向连续的。
