UG NX 12零件显示与隐藏的高级操作

在创建复杂的模型时，一个文件中往往存在多个实体造型，造成各实体之间的位置关系互相错叠，这样在大多数观察角度上将无法看到被遮挡的实体，或是各个部件不容易分辨。这时，将当前不操作的对象隐藏起来，或是将每个部分用不同的颜色、线型等表示，即可对其覆盖的对象进行方便的操作。

1·编辑对象

显示通过对象显示方式的编辑，可以修改对象的颜色、线型、透明度等属性，特别适用于创建复杂的实体模型时对各部分的观察、选取以及分析修改等操作。

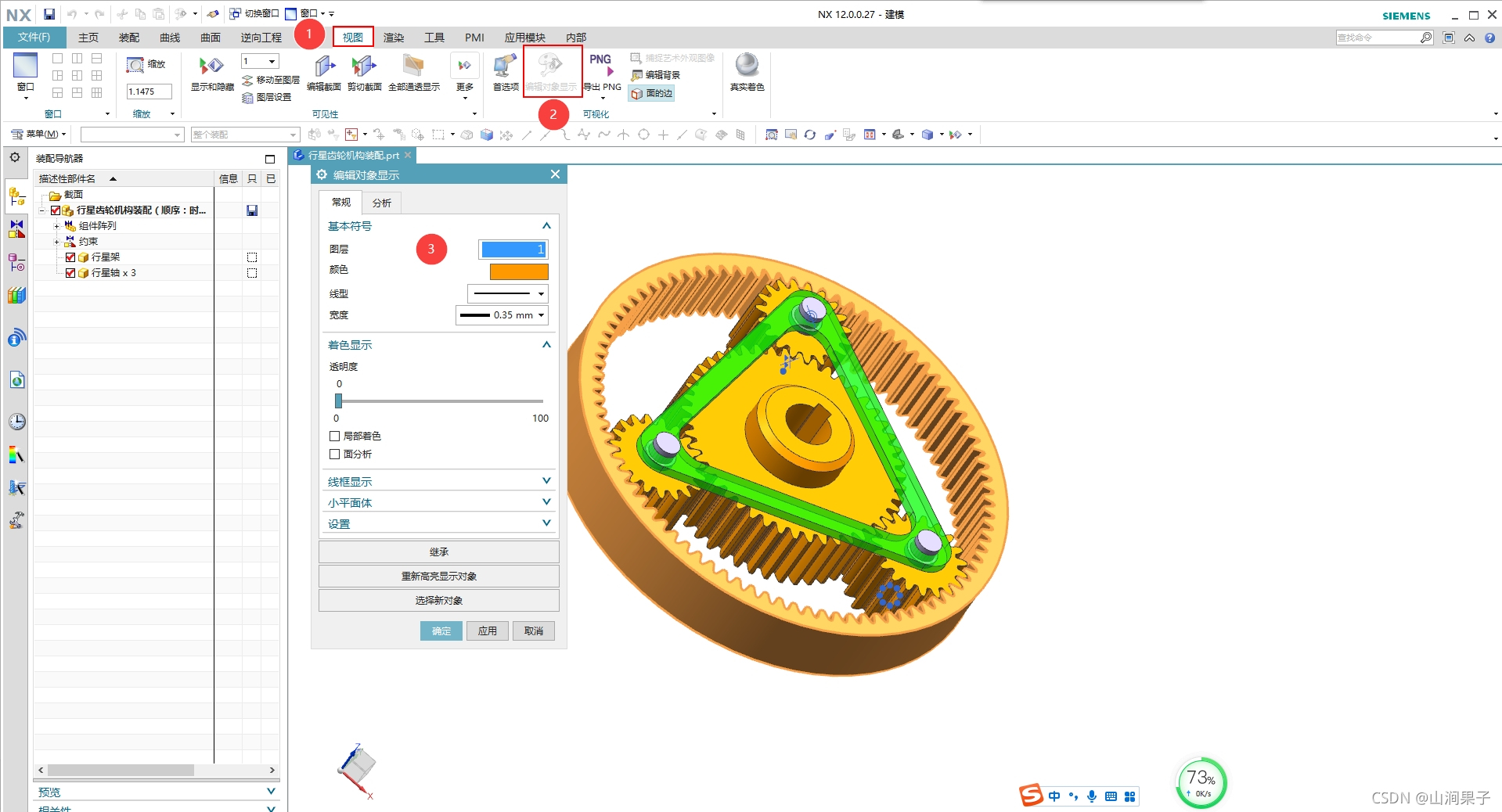

在菜单按钮中选择“编辑”-"对象显示”选项，打开“类选择”对话框，从工作区中选取所需对象并单击“确定”按钮，打开如下图所示的“编辑对象显示”对话框。


可以设置不同的零件以不同颜色显示，将该零件设置为透明显示。

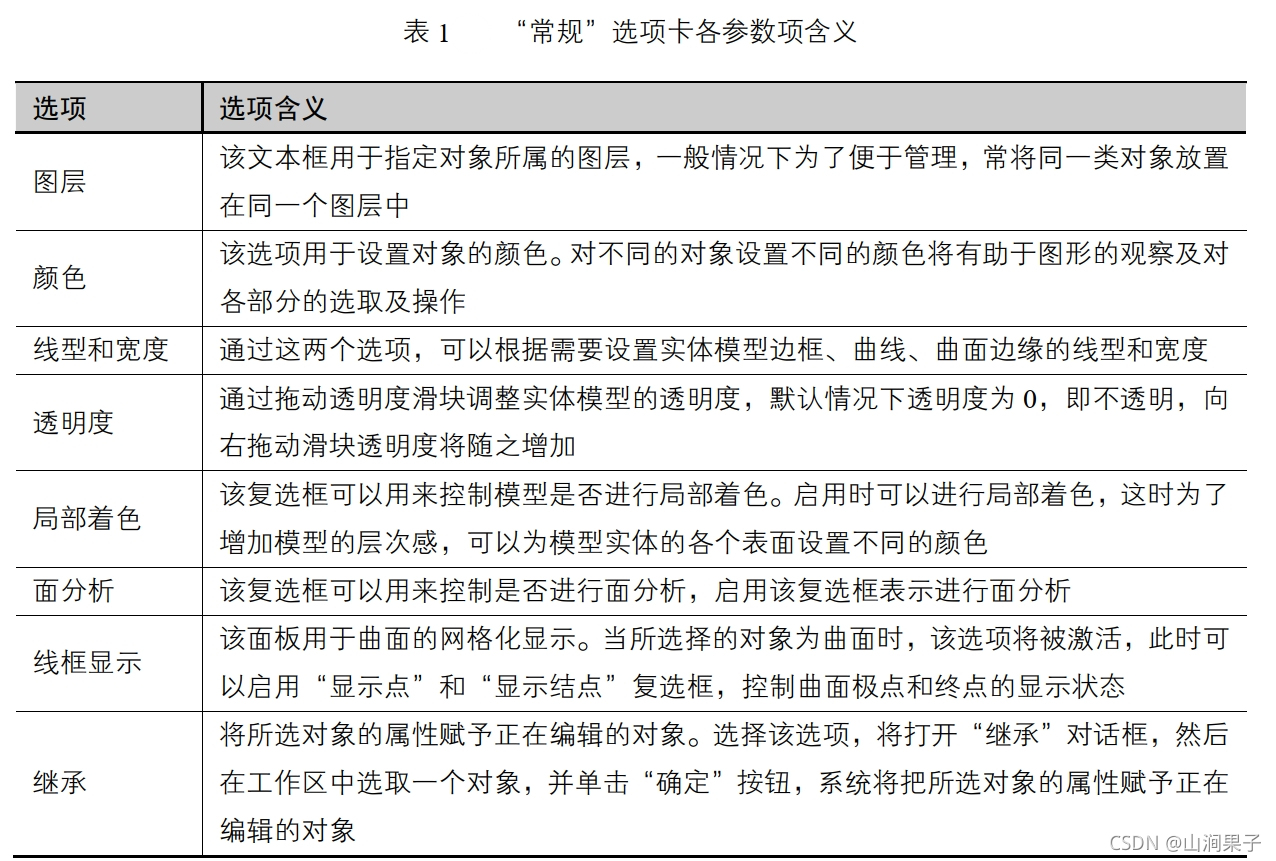

该对话框包括两个选项卡，在“分析”选项卡中可以设置所选对象各类特征的颜色和线型，通常情况下不必修改，“常规”选项卡中的各主要选项参照表1所示。

2.显示和隐藏

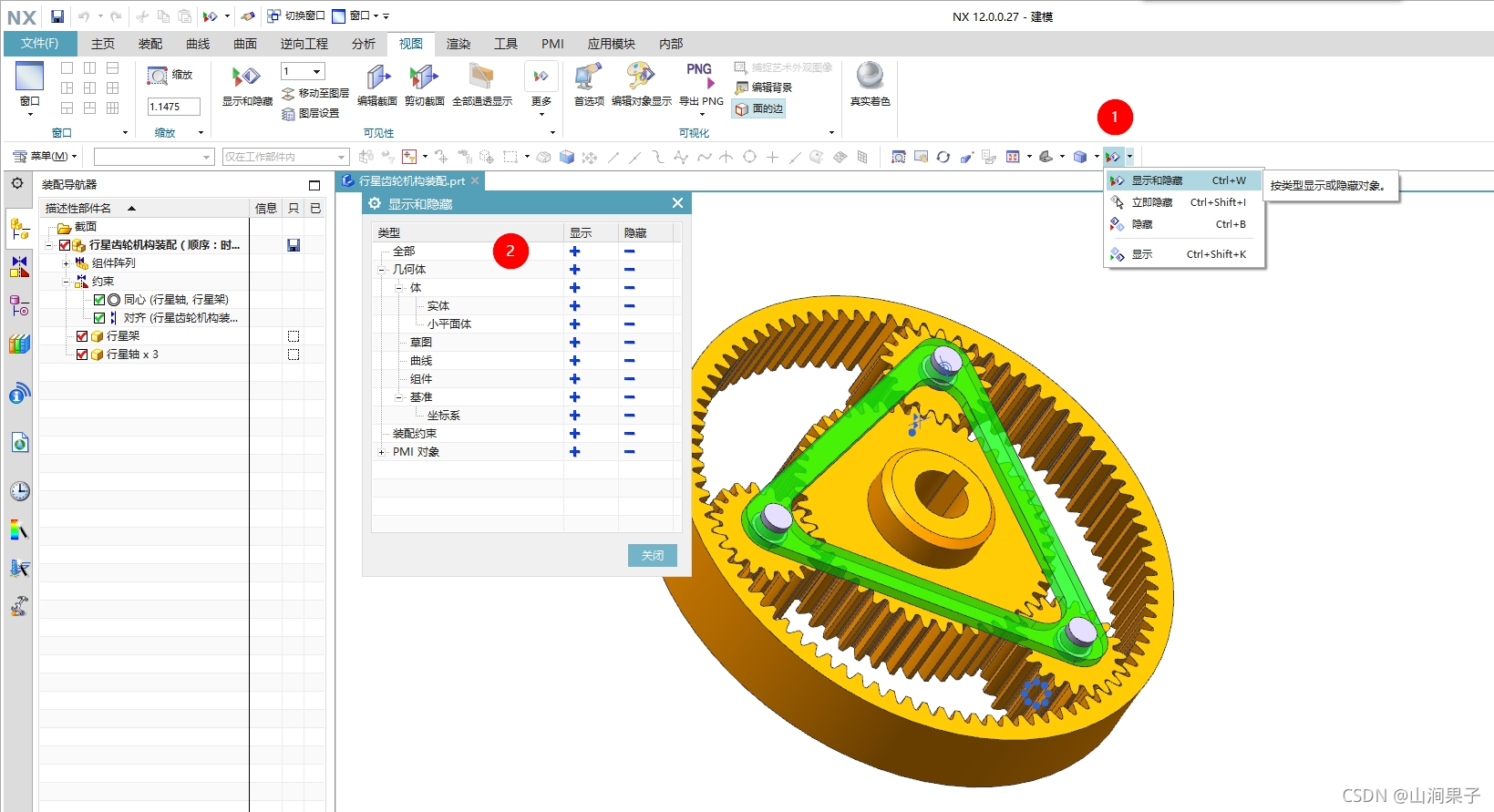

该选项用于控制工作区中所有图形元素的显示或隐藏状态。选取该选项后，将打开如下图所示的“显示和隐藏"对话框。


在该对话框的“类型”中列出了当前图形中所包含的各类型名称，通过单击类型名称右侧“显示”列中的按钮+或“隐藏”列中的按钮一，即可控制该名称类型所对应图形的显示和隐藏状态。也可以使选定的对象在绘图区中隐藏。方法是：首先选取需要隐藏的对象，然后选择该选项，此时被选取的对象将被隐藏。

提示：当不需要某个对象时，可将对象删除掉。方法是：选择“编辑”→"删除”选项，弹出“类选择”对话框，选取该对象单击“确定”按钮确认操作。
