UG NX 12曲面网格显示方法

曲线是曲面的基础,是曲面造型设计中必须用到的基础元素,曲线质量的好坏直接影响到曲面质量的高低。

因此,了解和掌握曲线的创建方法,是学习曲面设计的基本要求。利用UG的曲线功能可以建立多种曲线,其中基本曲线包括点、点集、直线、圆及圆弧、倒圆角、倒斜角等,特殊曲线包括样条曲线、二次曲线、螺旋线和规律曲线等。


曲面的显示样式除了常用的着色、线框等还可以用网格线的形式显示出来。与其他显示样式相同,网格显示仅仅是对特征的显示,而对特征没有丝毫的修改或变动。

在这里插入图片描述

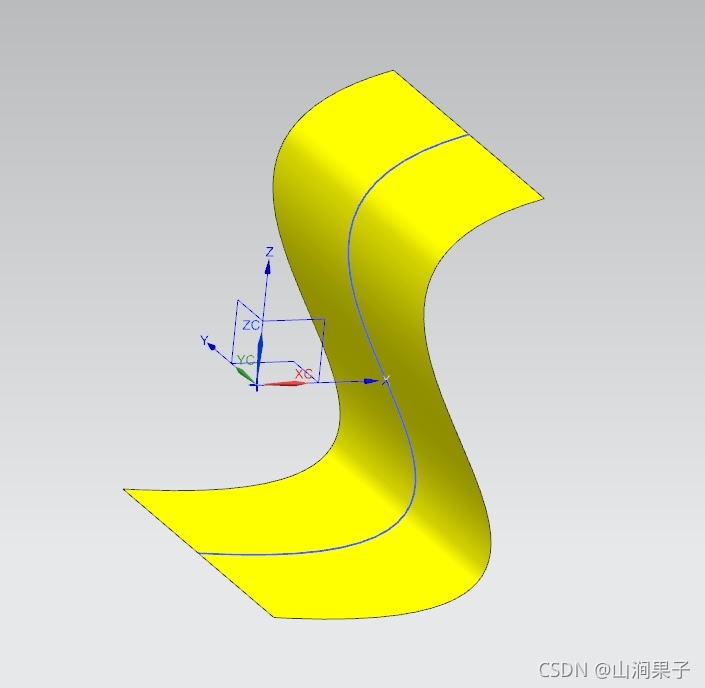

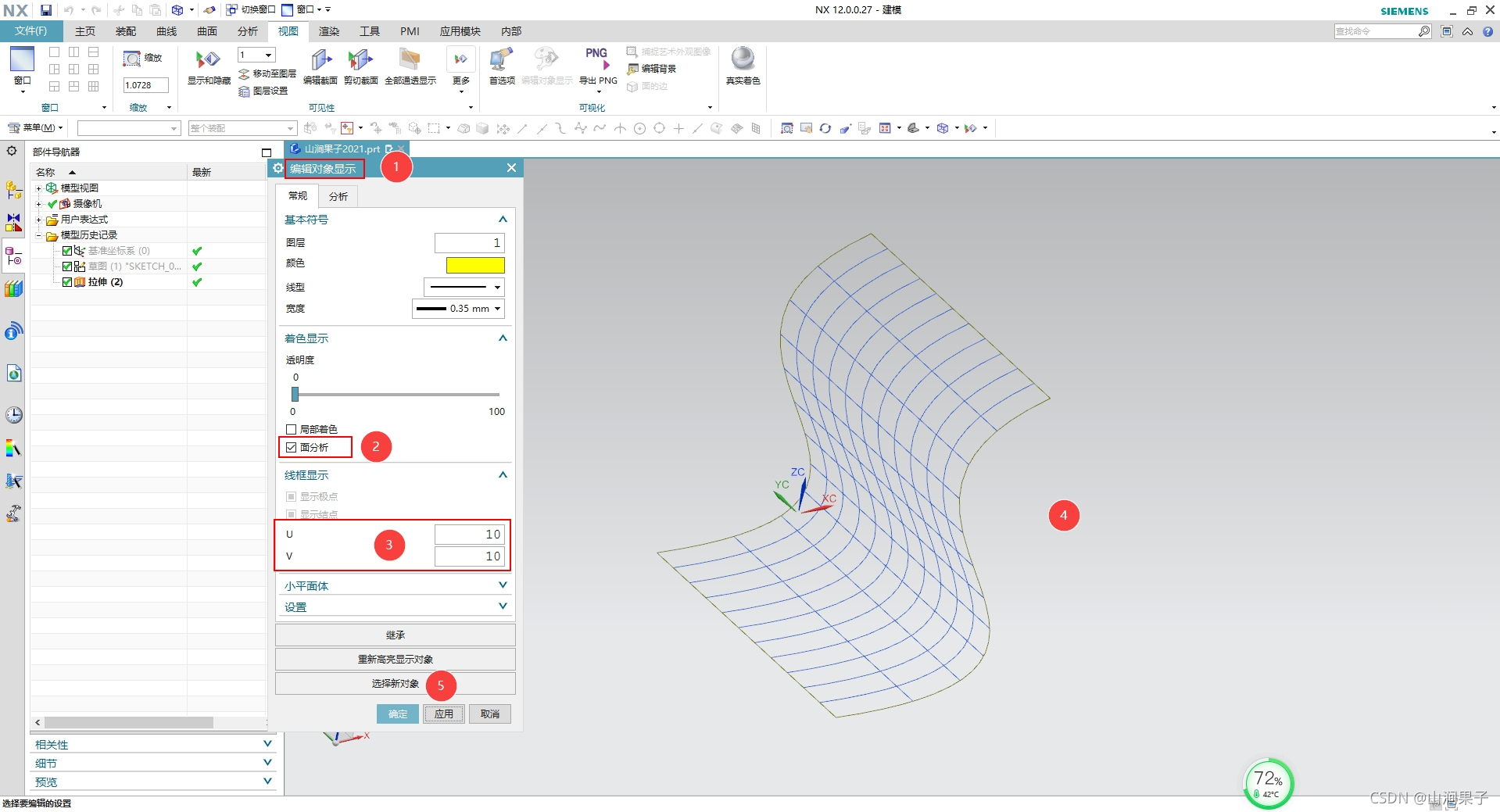

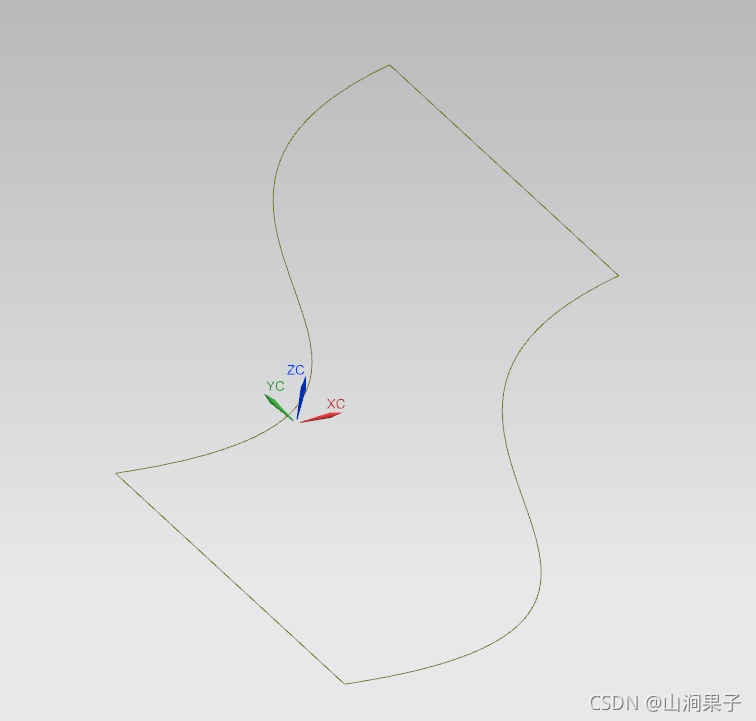

   模型在“着色”状态下是不显示网格线的,网格线只在“静态线框”“面分析”和“局部着色”三种状态下才可以显示出来。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
