UG NX 12装配组件位置与约束解析

利用装配约束在装配中定位组件。

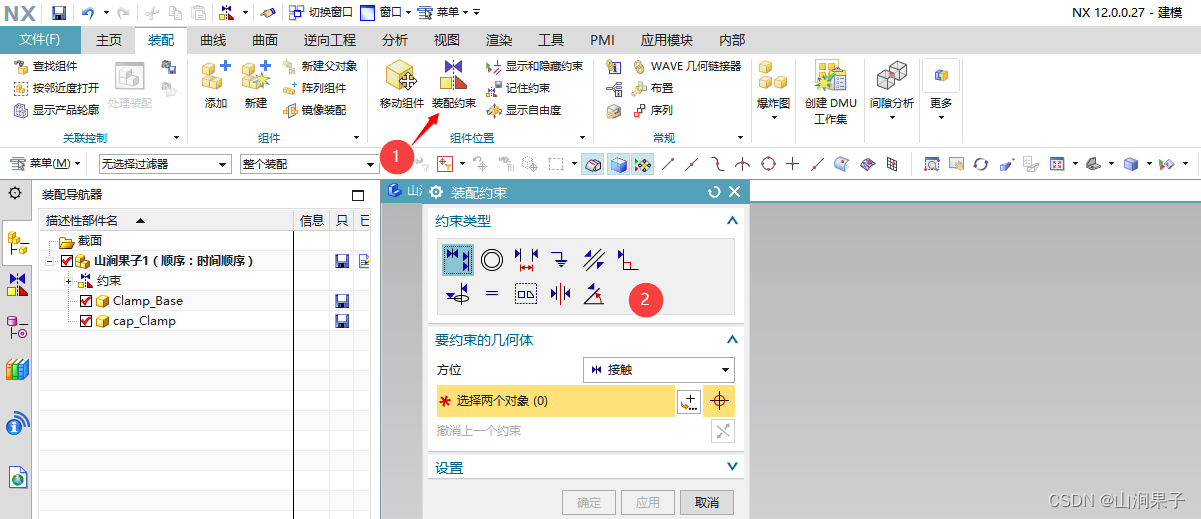

选择【装配】【组件】【装配约束】命令,或单击【装配】工具条上的【装配约束】按钮出现【装配约束】对话框。
在这里插入图片描述

(1)接触对齐

 接触对齐约束可约束两个组件,使其彼此接触或对齐。这是最常用的约束。

【接触对齐】是指约束两个面接触或彼此对齐,具体子类型又分为:首选接触、接触、对齐和自动判断中心/轴。

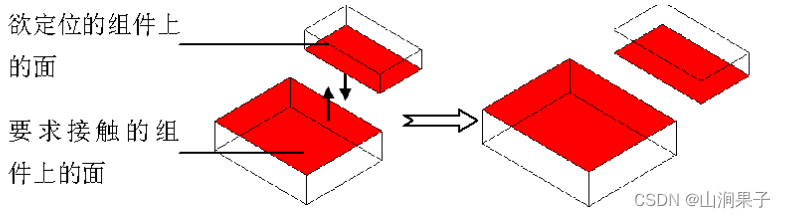

【接触】类型的含义:两个面重合且法线方向相反;

在这里插入图片描述

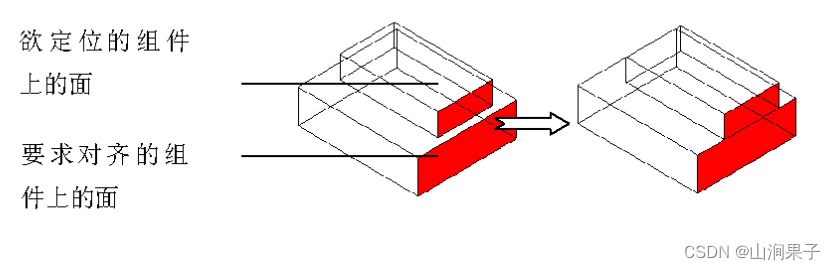

   【对齐】类型的含义:两个面重合且法线方向相同。

在这里插入图片描述

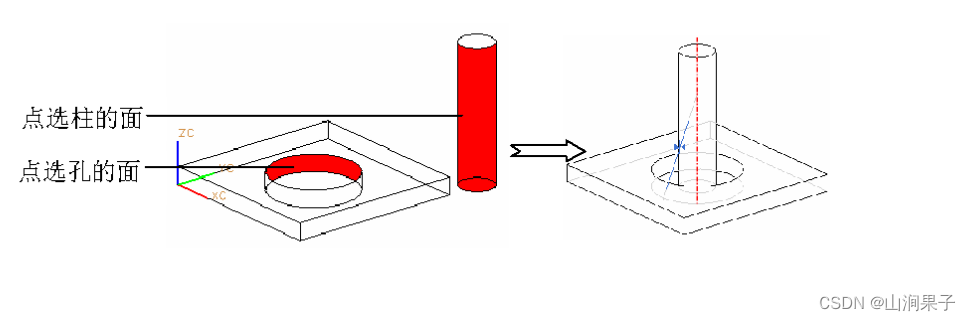

另外,【接触对齐】还用于约束两个柱面(或锥面)轴线对齐。具体操作为:依次点选两个柱面(或锥面)的的轴线。

在这里插入图片描述

【自动判断中心/轴】类型的含义:指定在选择圆柱面或圆锥面时,NX将使用面的中心或轴而不是面本身作为约束。

在这里插入图片描述

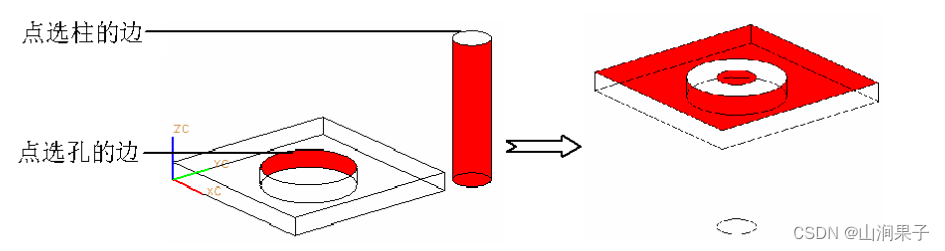

(2)同心

同心约束约束两个组件的圆形边界或桶圆边界,以使中心重合,并使边界的面共面。

在这里插入图片描述
(3)距离

距离约束指定两个对象之间的最小3D距离。


(4)固定

固定约束将组件固定在其当前位置。要确保组件停留在适当位置且根据其约束其他组件时,此约束很有用。


(5)平行

平行约束定义两个对象的方向欠量为互相平行。

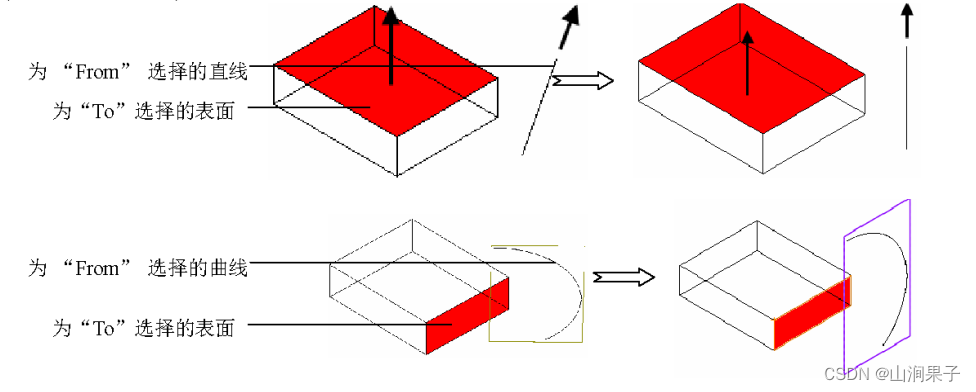

平行约束用于使两个欲配对对象的方向矢量相互平行。可以平行配对操作的对象组合有直线与直线、直线与平面、轴线与平面、轴线与轴线(圆柱面与圆柱面)、平面与平面等,平行约束实例。

在这里插入图片描述

(6)垂直

垂直约束定义两个对象的方向矢量为互相垂直。


(7)角度

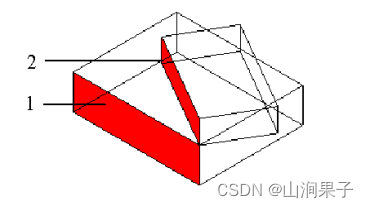

角度约束定义两个对象之间的角度尺寸。

在这里插入图片描述

(8)中心

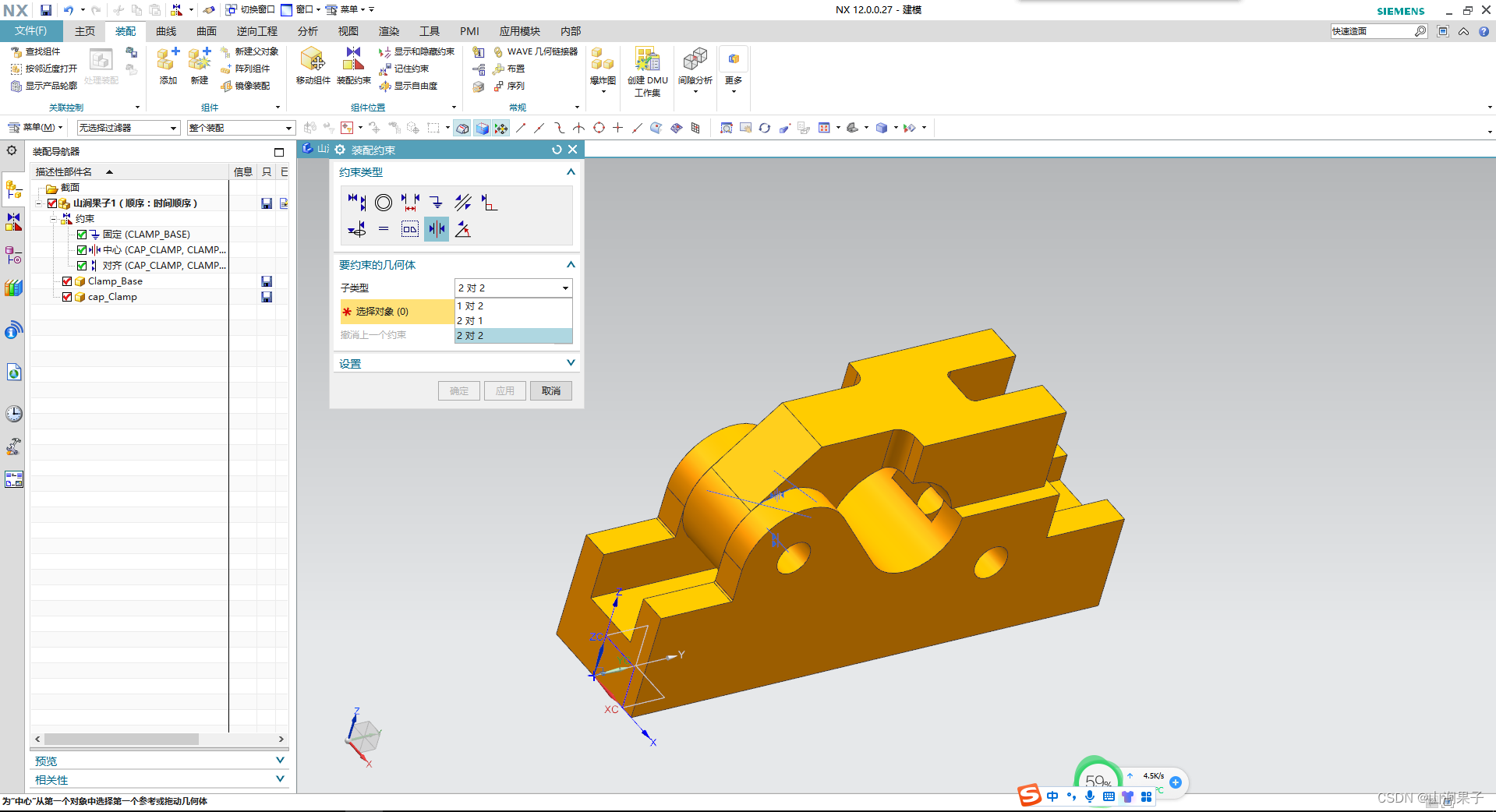

“中心”类型用于约束一个对象位于另两个对象的中心,或使两个对象的中心对准另两个对象的中心,因此又分为三种子类型:1对2、2对2。

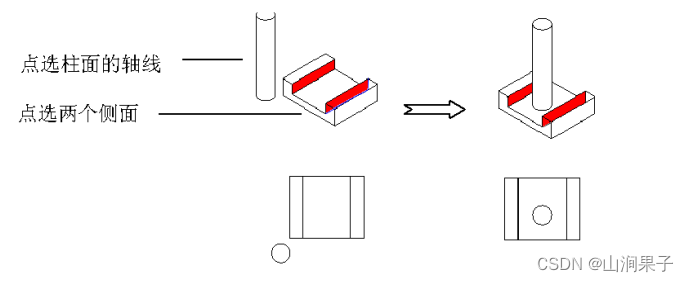

1对2:用于约束一个对象定位到另两个对象的对称中心上。如下图,欲将圆柱定位到槽的中心,可以依次点选柱面的轴线、槽的两侧面,以实现1对2的中心约束。

在这里插入图片描述

   2对1:用于约束两个对象的中心对准另一个对象,与“1对2”的用法类似,所不同的是,点选对象的次序为先点选需要对准中心的两个对象,再点选另一个对象。

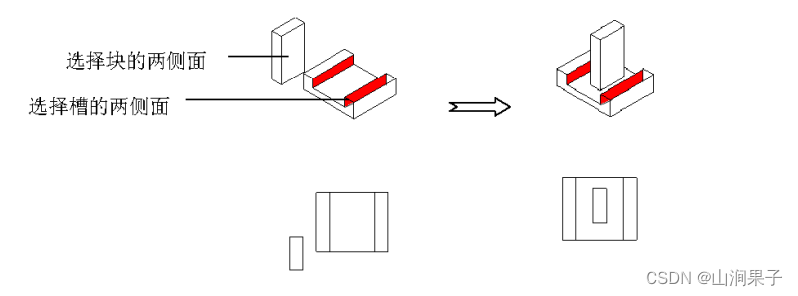

2对2:用于约束两个对象的中心对准另两个对象的中心。欲将块的中心对准槽的中心,可以依次点选块的两侧面和槽的两侧面,以实现2对2的中心约束。

在这里插入图片描述

(9)胶合

“胶合”类型一般用于焊接件之间,胶合在一起的组件可以作为一个刚体移动。


(10)适合

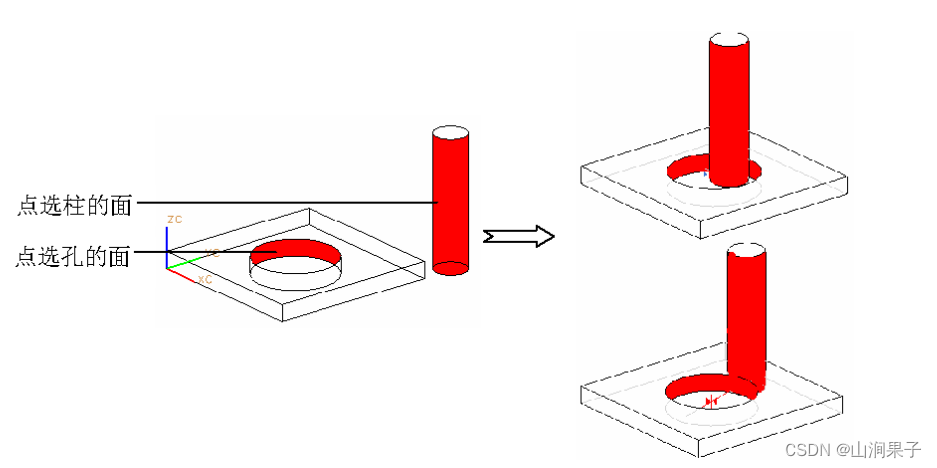

“拟合”类型用于约束两个具有相等半径的圆柱面合在一起,比如约束定位销或螺钉到孔中。值得注意的是,如果之后半径变成不相等,那么此约束将失效。

在这里插入图片描述

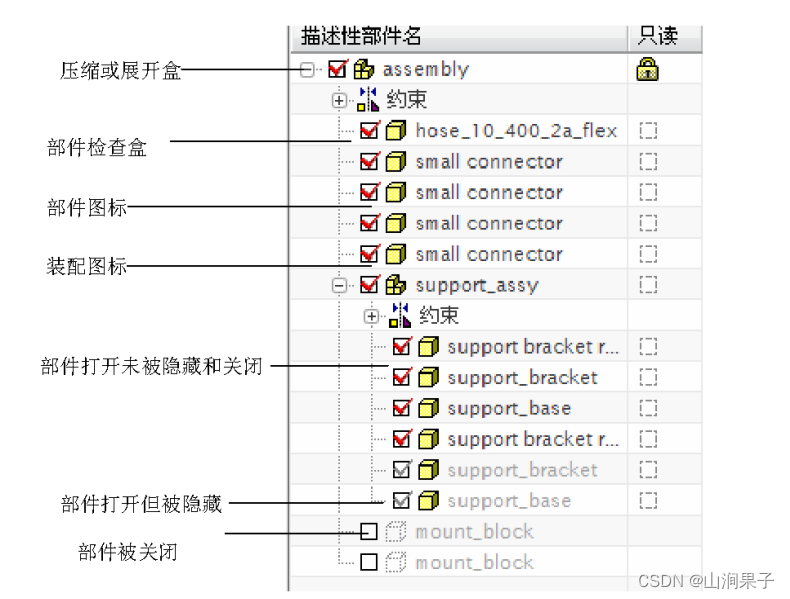

装配导航器在资源窗口中以“树”形方式清楚地显示各部件的装配结构,也称之为“树形目录”。单单击UG图形窗口左侧的图标即可进入装配导航器。利用装配导航器,可快速选择组件并对组件进行操作,如工作部件、显示部件的切换、组件的隐藏与打开等。
在这里插入图片描述
