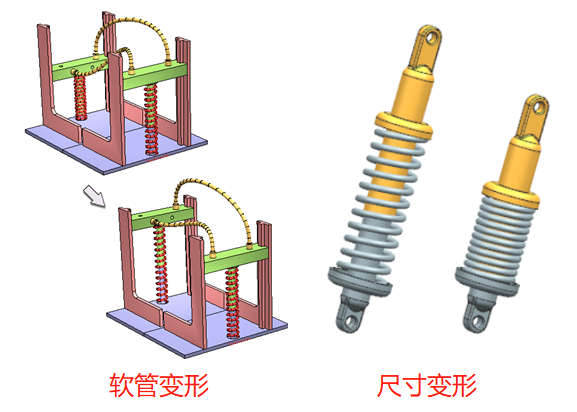

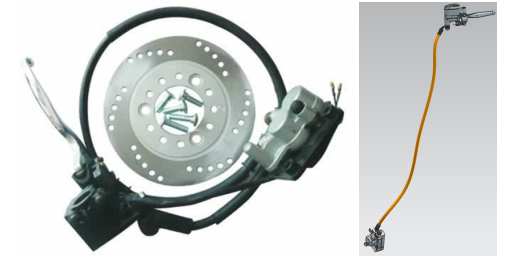

产品在装配设计过程中经常会遇到这样一种场景：装配部件中的零件在上一级装配中的形状或位置需要改变。形状改变的如：弹簧装配、软管装配、O型圈装配等（如图1所示）；位置改变的如：油缸装配，减震装配，刹车套件装配等（如图2所示）。上述场景在二维设计过程中一般体现的不是很明显，但是在三维设计过程中却是不可避免的。
图1
图2
那在NX中这两种场景怎样应对呢，下面我们就来介绍一下：
组件装配后形状改变，在NX中可以应用变形组件来实现。主要包含通过尺寸来控制形状，或路径曲线来控制形状。变形组件的应用方法在以前联宏的技巧中已有介绍，在这里就不赘述了。
组件装配后的不同位置状态。在NX中可以应用装配布置来实现，装配布置一般适合定义直线位置或角度位置的变化，空间位置变化，实现起来比较麻烦。如果是空间位置变化，还有个更好的方式来实现，那就是位置替代。通过位置替代功能，可以使组件在更高级别装配中的位置与在其直接父项中的位置不同。组件的新位置会在用于创建替代的装配的所有父装配中显示。
下面就以一个例子讲解一些位置替代功能的具体用法。打开一个至少包含两级的装配文件，如图3所示：
图3

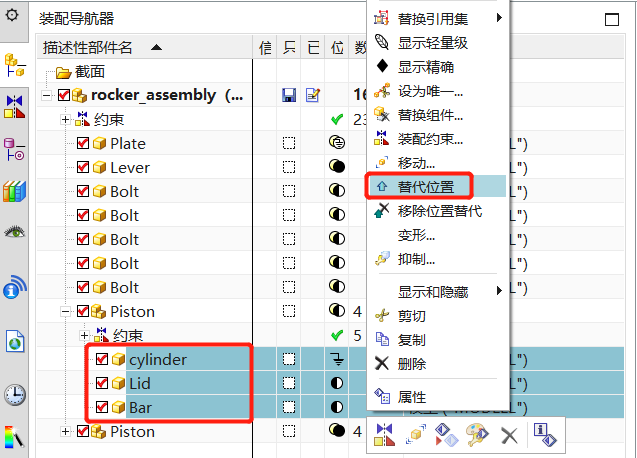

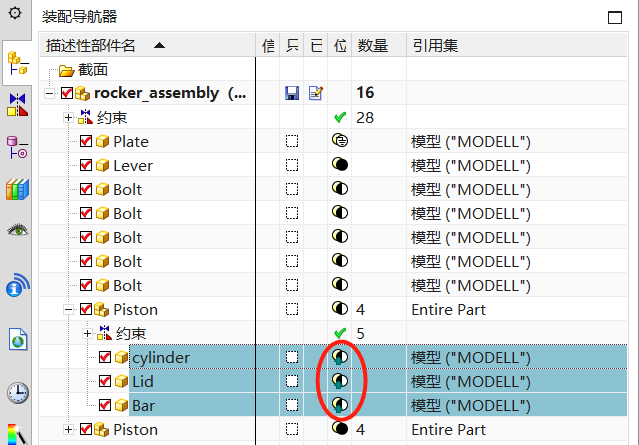

选择Piston下面的三个组件，右键，点击替代位置，然后在约束位置的标识会被加上绿色的箭头，表示被位置替代了。如图4、5所示。
图4
图5

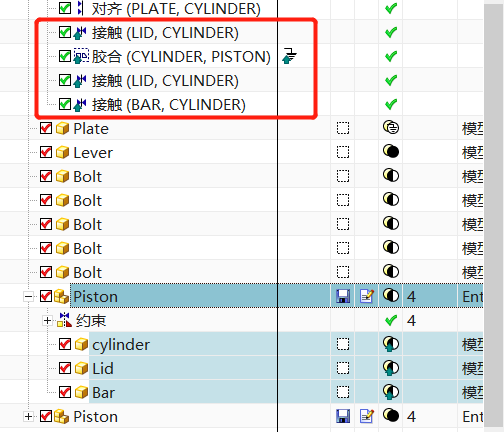

替代位置后，层组件中的装配约束会自动出现在上一层装配中，并赋予绿色箭头表示，这时候，就可以一级装配里面对二级装配的组件进行装配约束或者移动。如图6所示。
图6
电动车行业的朋友们可以尝试着利用替代位置功能，实现刹车模块的装配处理，会有意外惊喜的
