去除NX装配未加载项的技巧

适用版本:无限制

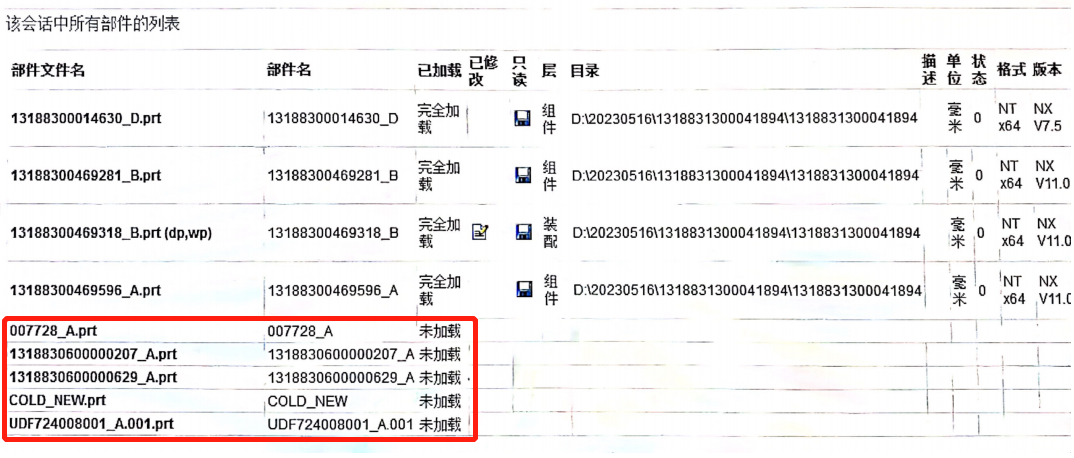

近期,在项目实施过程中,有客户提出在TC-NX集成环境下装配的导入/导出失败,结合错误提示和日志文件,发现导致装配导入/导出失败的原因是装配中存在未加载项。

NX装配未加载项去除技巧

图1

经过对问题数据的分析,发现这些未加载项出现的原因有几种:

(1)存在过时的WAVE链接对象;

(2)存在部件间表达式链接关系,且被链接的部件不在当前的装配结构中;

(3)未正确的删除数据或历史数据的手动更名,导致当前TC系统中不存在未加载的对象。

针对原因1的WAVE链接导致的未加载项,只需要重新链接WAVE关系或者断开WAVE链接关系即可去除相应的未加载项。

针对原因2的部件间表达式链接导致的未加载项,同样也需要设计人员删除无效的链接关系,或者重新链接该装配下存在的组件中的表达式即可。

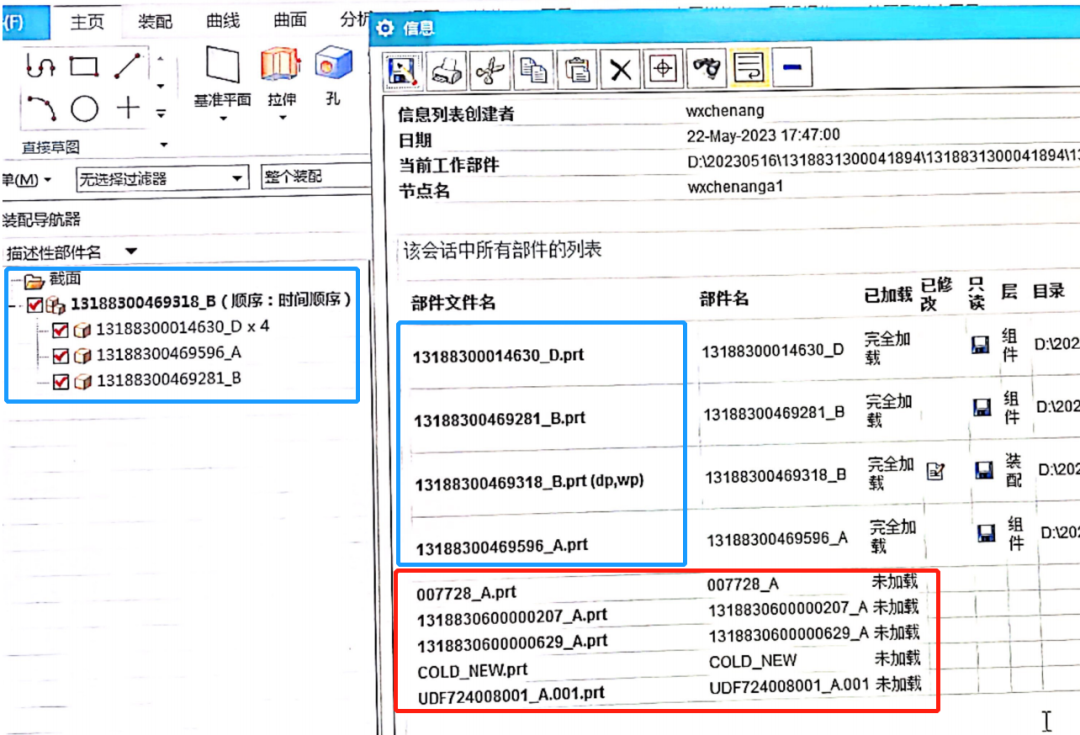

原因3导致装配中出现未加载项,需要设计人员打开当前装配,手动删除装配结构中未加载的组件。但是,打开装配后发现,当前的装配结构中根本找不到相应的组件,并且这些组件TC系统中也不存在。

NX装配未加载项去除技巧

图2

我们可以通过一个简单的方法来删除此类未加载项:

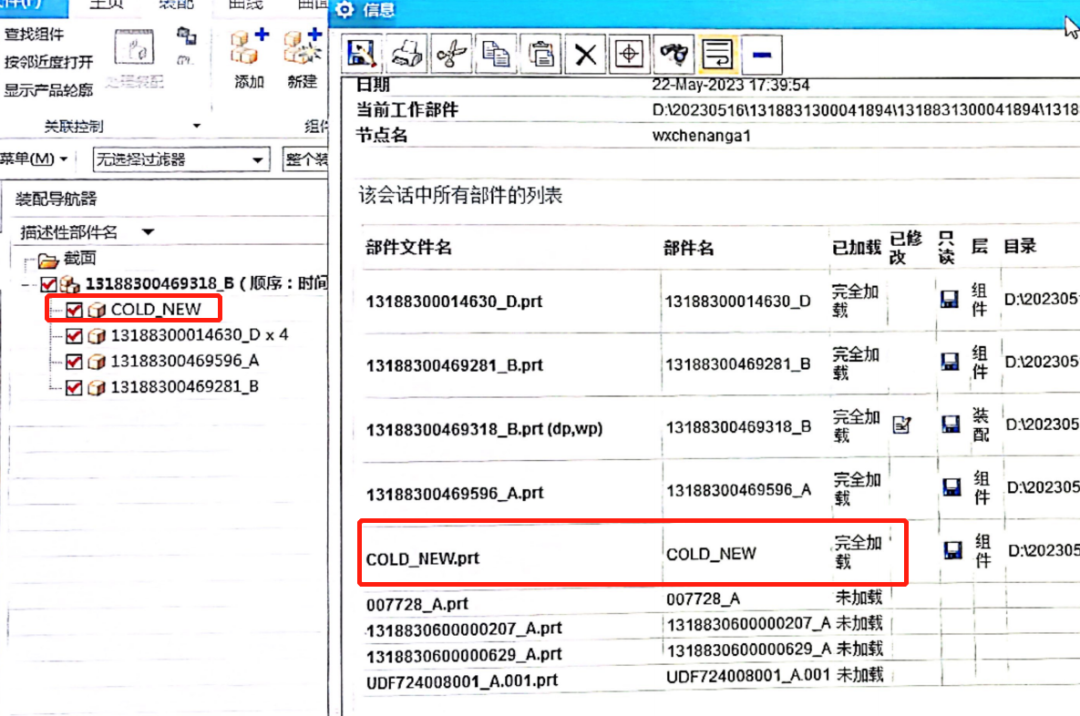

(1)先手动新建一个与未加载项名称一致的部件,然后将这个新建的部件手动装配到当前装配结构中,此时我们会发现之前的问加载项此时已经是加载状态。

NX装配未加载项去除技巧

图3

(2)然后,手动删除这个组件,保存装配后即可发现,该未加载项已经成功去除。
