NX 2306 CAM新功能亮点

适用版本：NX 2306

NX
2306版本在CAM模块中，推出了很多实用的新功能，以应对当前日渐复杂的加工需求，本文将为大家介绍四个实用的CAM新功能。

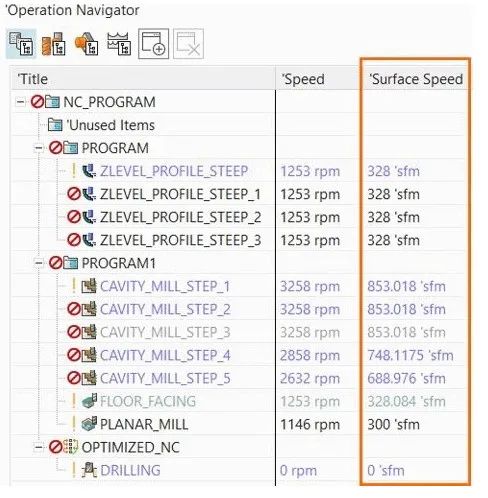

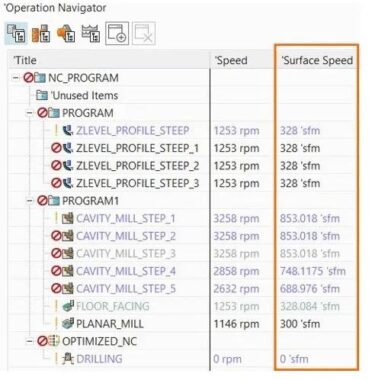

一、工序导航器中显示加工线速度：NX

2306的工序导航器中可以直接显示线速度，直接显示加工线速度的功能对于科研性的生产制造企业意义重大。科研性质的加工材料变化较大，对于新材料工艺人员能根据材料的切削性能和刀具的推荐参数来编程，无论是材料的切削性能还刀具的推荐参数最重要的依据就是线速度，因此

NX2306在工序导航器中直接显示线速度对这类用户来讲提供了很大的便捷性。

图1

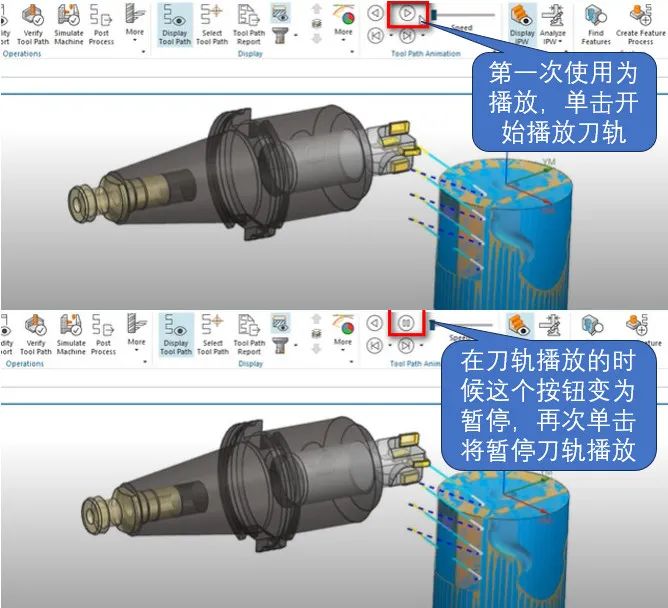

二、刀轨播放和暂停组合按钮

在NX2306版本中，将刀轨播放和暂停按钮组合成一个，第一次单击为播放，再次单击为暂停，使用户操作更加便捷，如图2所示：

图2

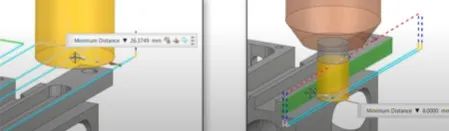

三、测量点与点之间的距离：

在NX2306版本中，可以使用测量功能测量刀轨上两点之间的距离，也支持测量刀轨距离几何对象之间的距离如图3所示：

图3

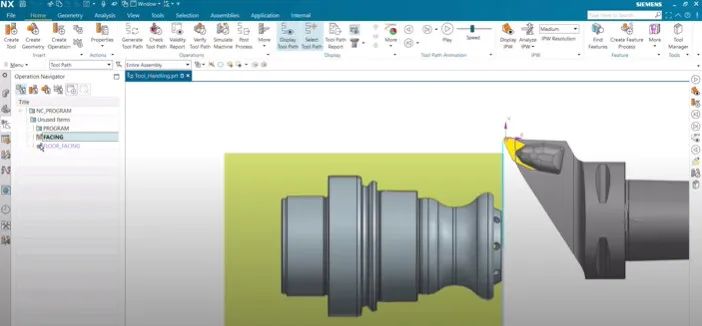

四、刀具显示位置更新：

在NX2306版本中，选择或者编辑刀具或者工序时，刀具会显示在默认的位置，如图4所示：

图4
