NX点亮OLED屏幕教程

效果是这样的

1.接线

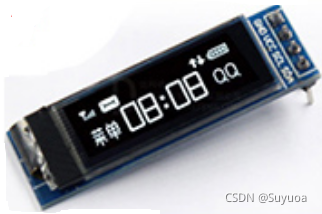

小屏幕的名称叫oled，使用芯片SSD1306 驱动

上面有四个引脚，与 NX  接线如下()

VCC - 5V

GND - GND

SDA - 3

SCL -  5

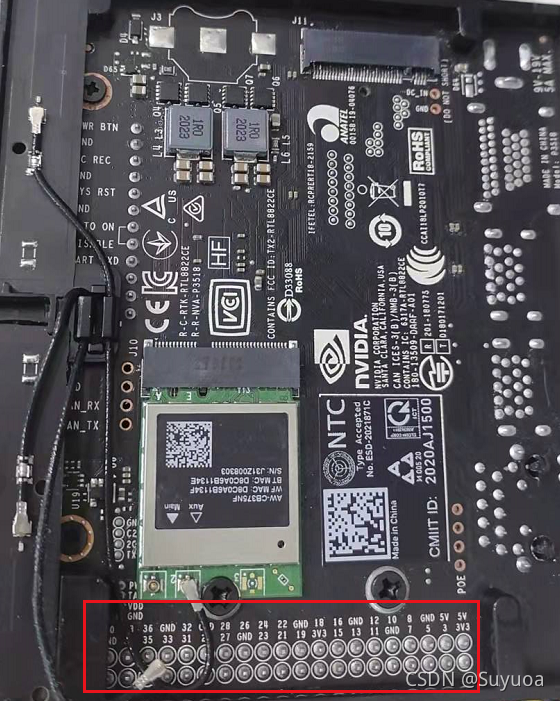

• NX引脚的背面有NX的引脚图

2.配置环境

python环境要配好，我使用的是3.6，环境这样配

一开始我默认python版本是2点几，现在我换成3.6

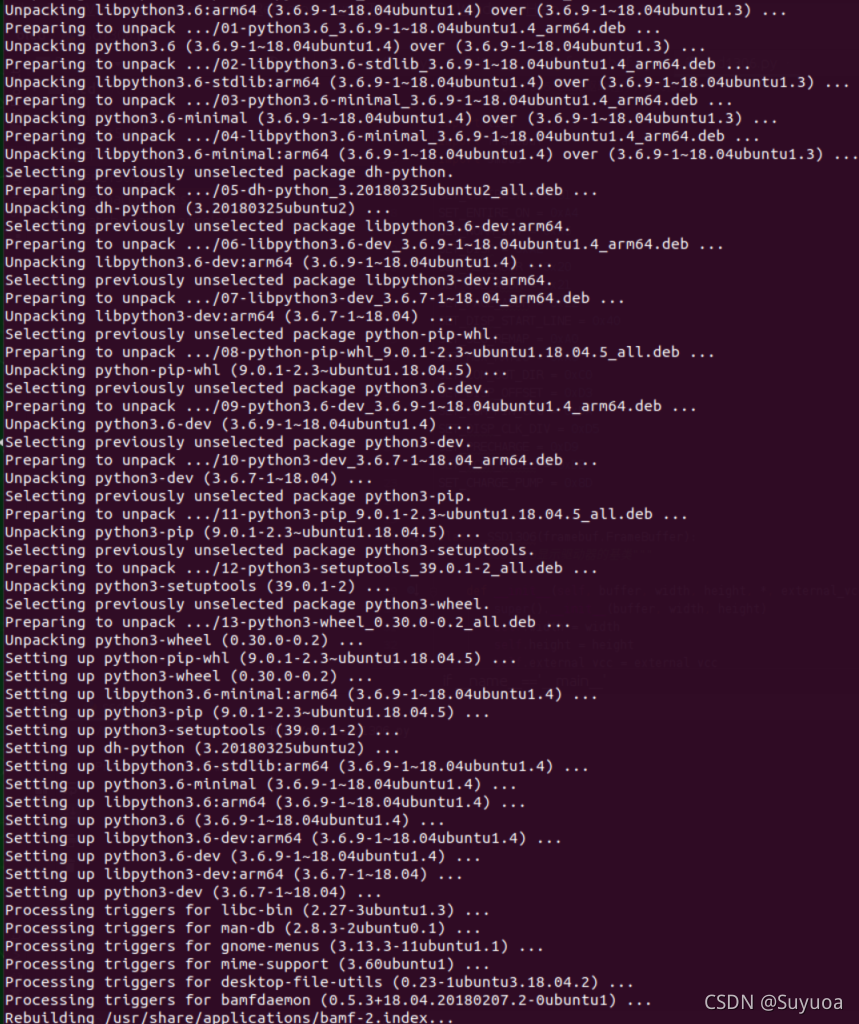

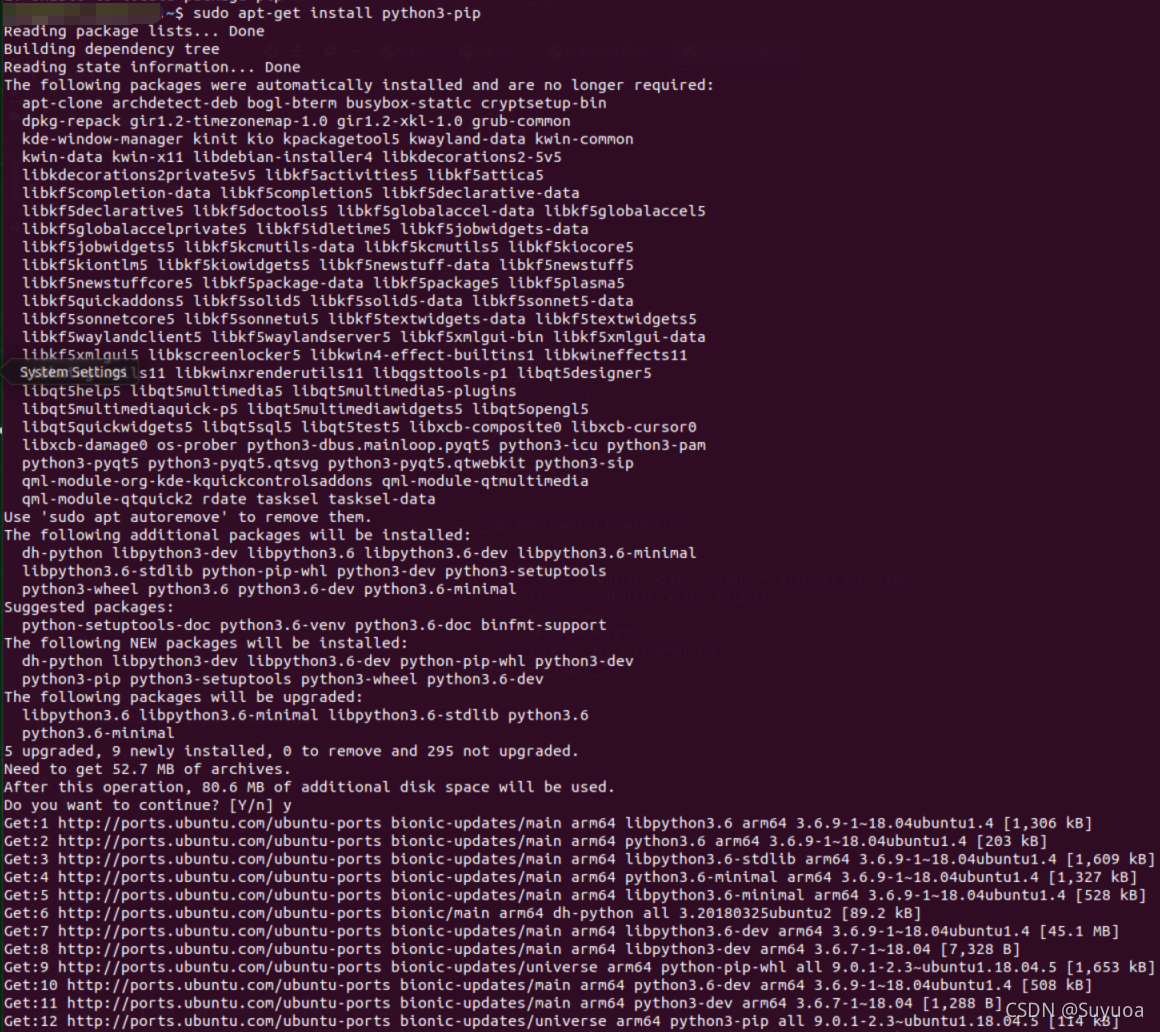

然后装pip

配好环境之后输入

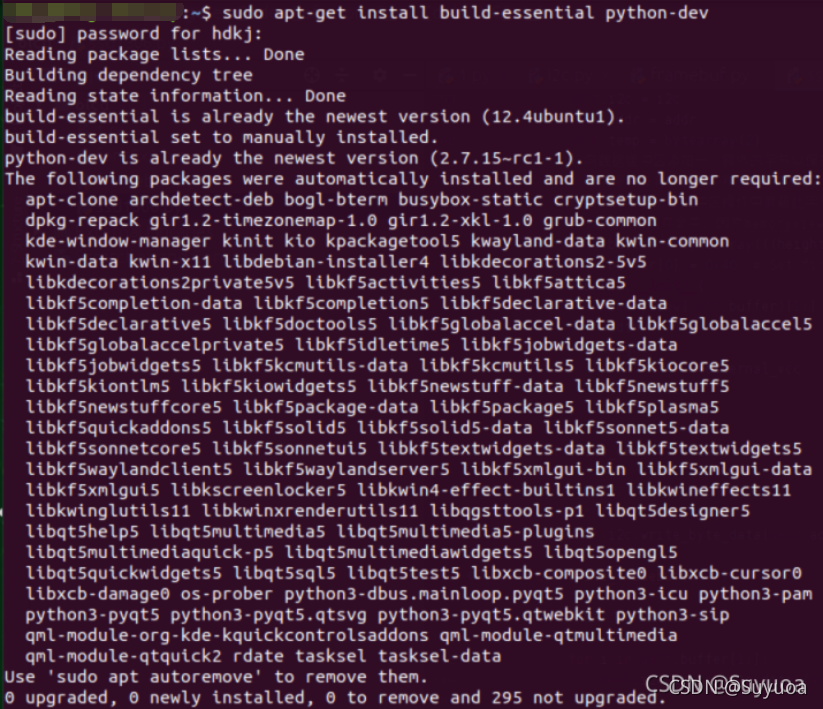

sudo apt-get install build  -essential python-dev

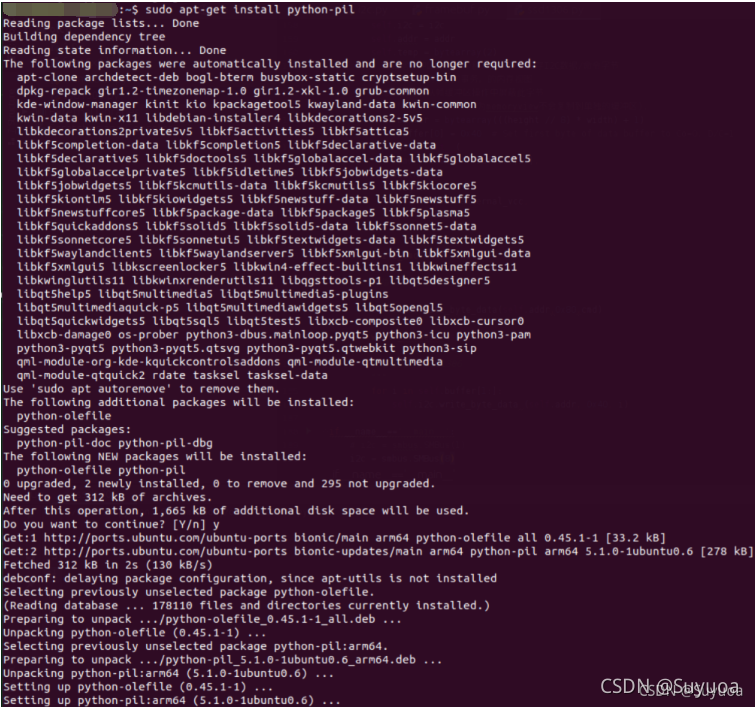

sudo apt-get install python-pil

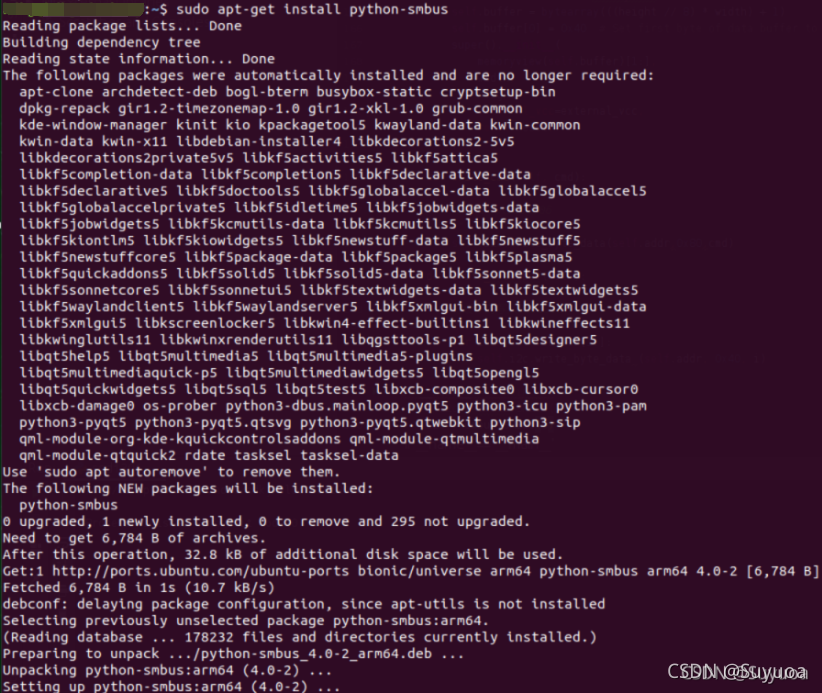

sudo apt-get install python-smbus

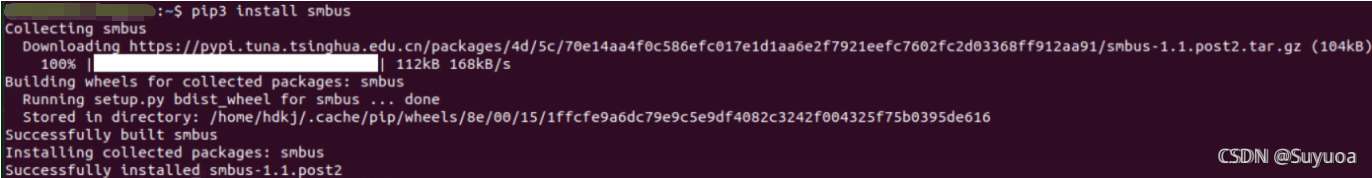

pip3 install smbus

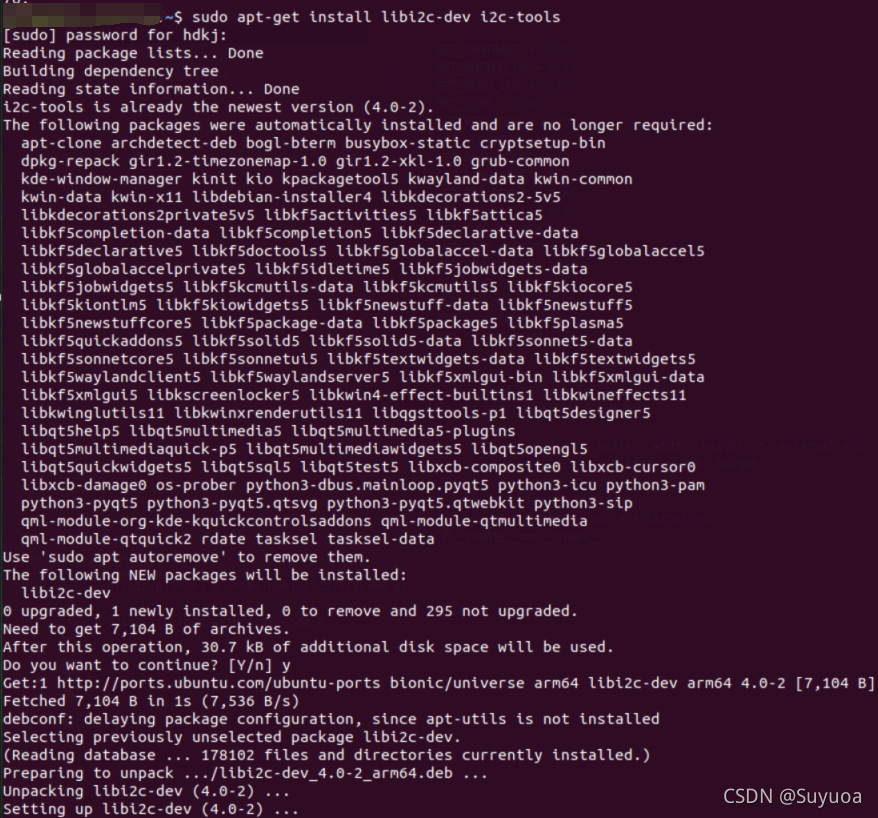

sudo apt-get install libi2c-dev i2c-tools

这个时候测一下，板子和小屏幕有没有通信，输入

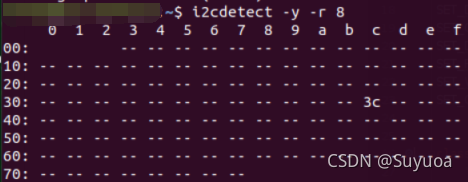

i2cdetect -y -r 8

上面出现了3c，这个是正常的情况，如果没出现这个要检查一下接线或环境配置问题

3.运行代码

代码地址 python_ssd1306: 根据micropython官方ssd1306驱动，修改的python版驱动，适用于树莓派、香橙派等linux开发板

把上面这个代码下载下来，放到NX中，之后打开ssd1306，修改main中的内容，修改成我下图这样就行

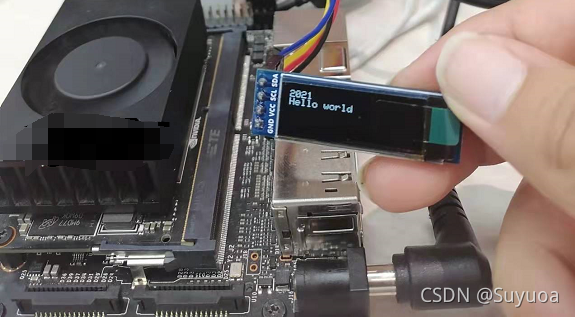

这样就能达到我们开头看到的效果

4.显示开发板信息

点亮之后我们只需要对python代码进行操作了，将代码写在main中结构上不太好看，所以我们新建一个py文件，然后这样写

from ssd1306 import SSD1306_I2Cimport smbusimport subprocess  cmd = "hostname -I | cut -d\' \' -f1"IP = subprocess.check_output(cmd,shell = True)IP = 'IP ' + str(IP).split('\'')[1].split('\\')[0] cmd = "top - bn1 | grep load"CPU = subprocess.check_output(cmd, shell=True)CPU = 'CPU' + str(CPU).split(',')[3] cmd = "free -m"Memusage = subprocess.check_output(cmd, shell=True)all_Mem = str(Memusage).split(' ')[52]used = str(Memusage).split(' ')[60]Memusage = 'Memusage ' + used + '/' + all_Mem + 'MB' cmd = "df -h"Disk = subprocess.check_output(cmd, shell=True)all_disk = str(Disk).split(' ')[14][:-1]used_disk = str(Disk).split(' ')[17][:-1]persent = str(Disk).split(' ')[22]Disk = 'Disk ' + used_disk + '/' + all_disk + 'GB' + ' ' + persent    i2c = smbus.SMBus(8)oled=SSD1306_I2C(128,32,i2c)oled.fill(0)oled.text(IP, 0, 0 , 1)oled.text(CPU, 0, 8 , 1)oled.text(Memusage, 0, 16 , 1)oled.text(Disk, 0, 24 , 1)oled.contrast(1000)oled.show()

• 逗号与点儿不要写错

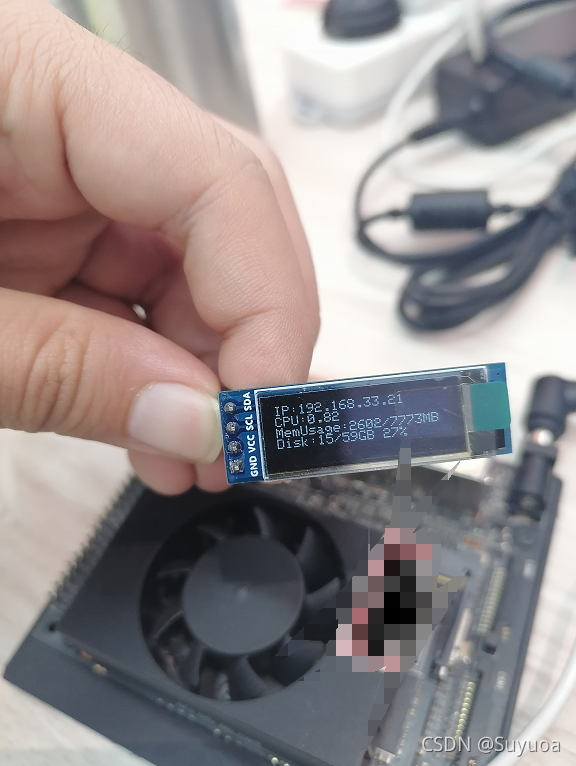

这样运行后就会将此时的信息显示在oled上
