UG/NX香炉模型：详细教程与设计要点

今天我们来绘制一款祭祀产品——香炉，这个很多人老家都有吧，来看看如何用UG进行造型设计吧！

建模过程：

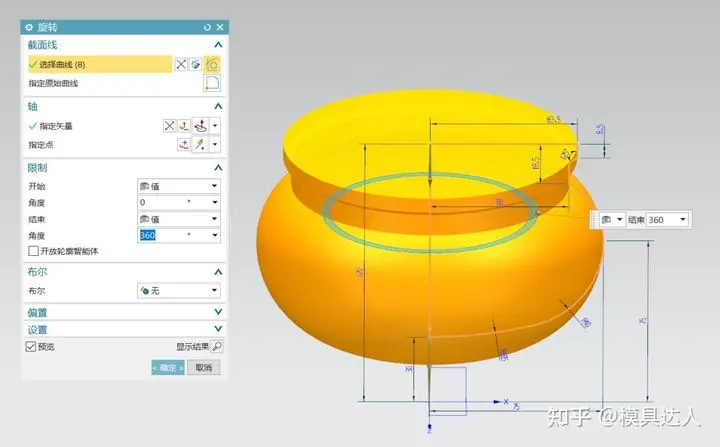

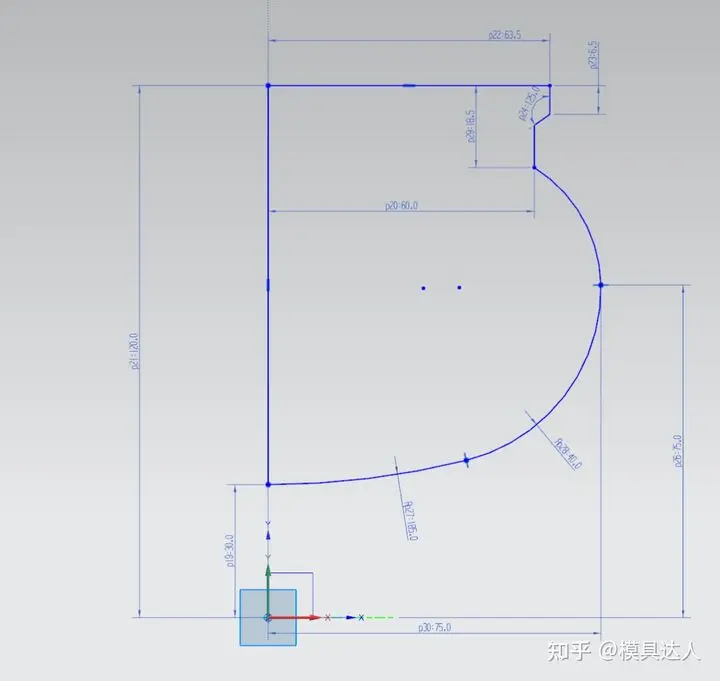

1.打开UG,绘制香炉钵体草图，并进行旋转

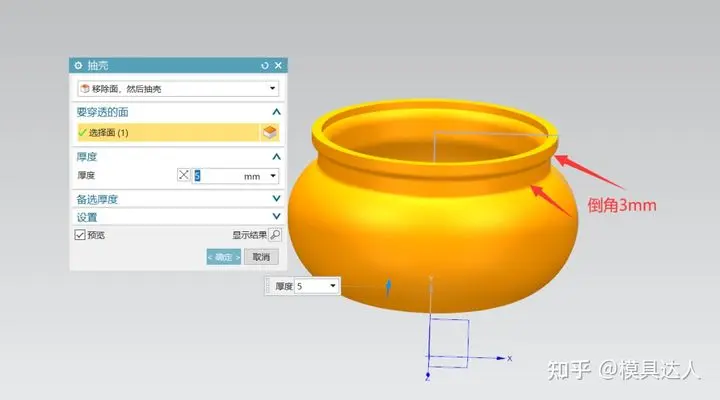

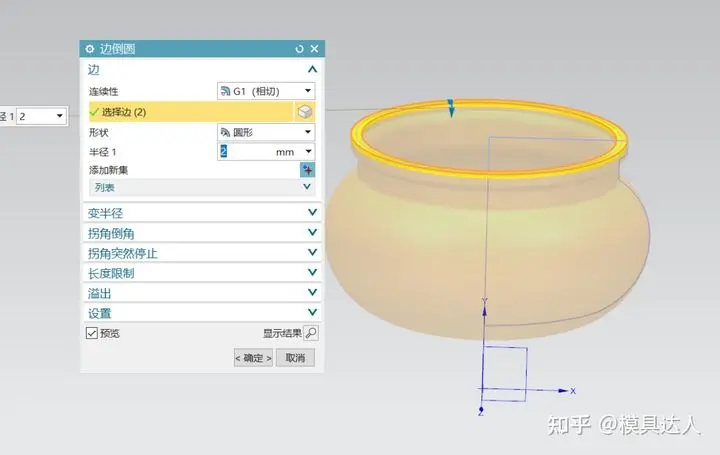

2.对边缘倒角3mm后进行抽壳

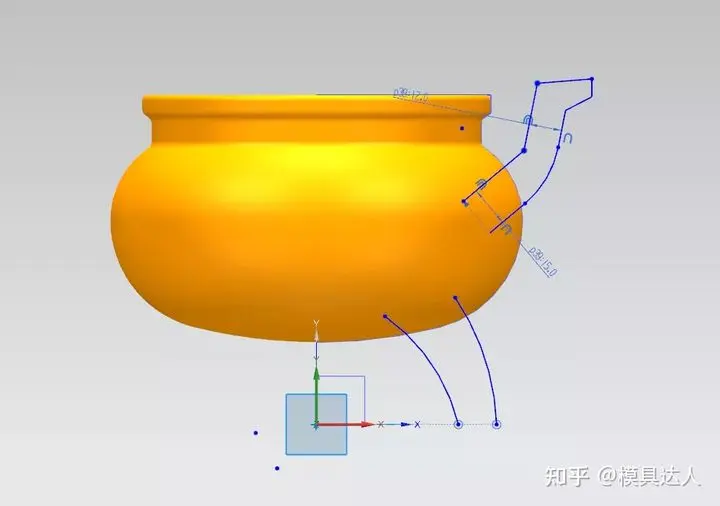

3.继续在XY平面绘制草图，大致画出香炉的“耳朵”和“足”。

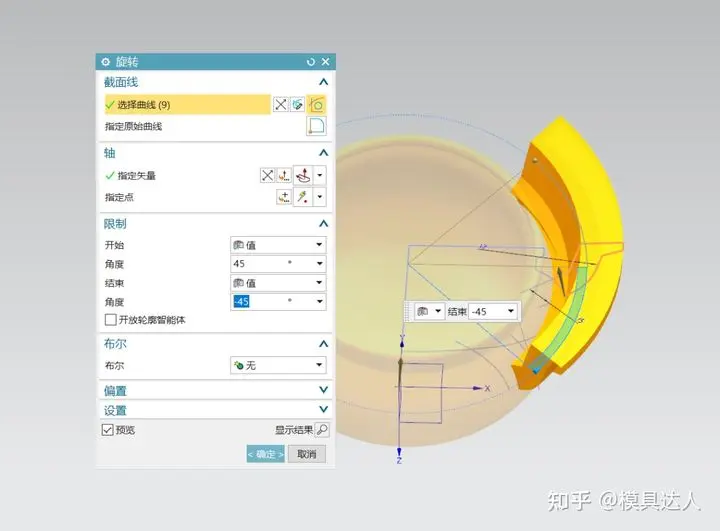

4.旋转做出扁环耳，修剪到自己想要的宽度，进行倒圆角。

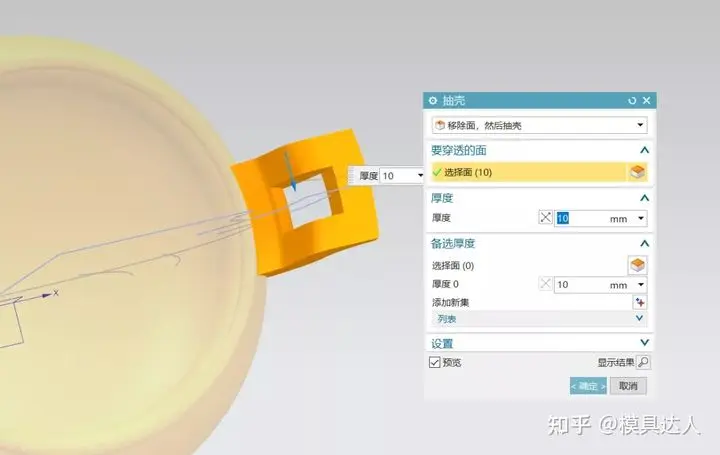

5.要做出手提部分，可以用抽壳来完成

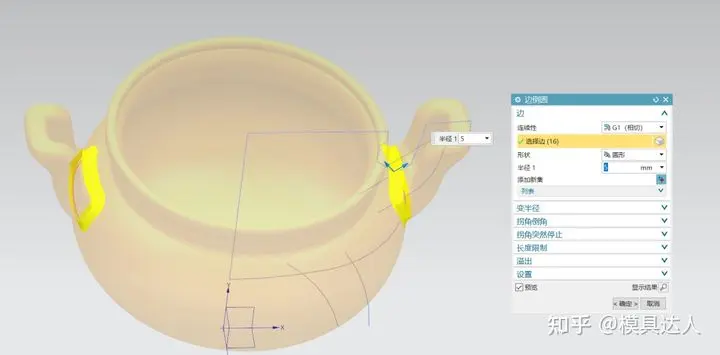

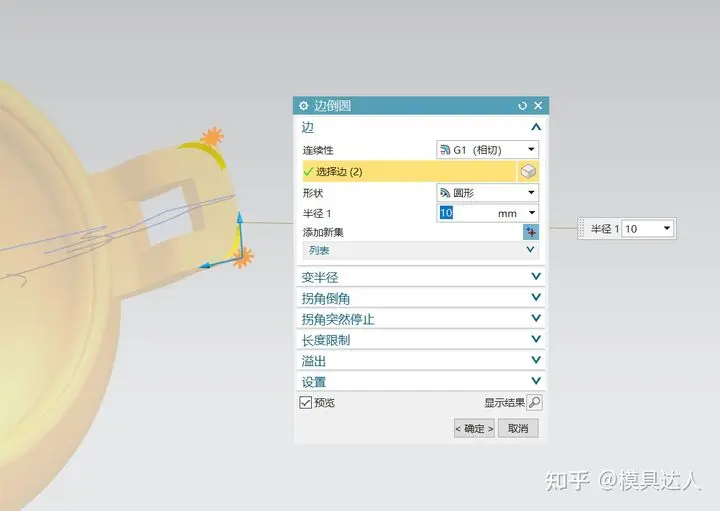

6.倒圆角美观处理

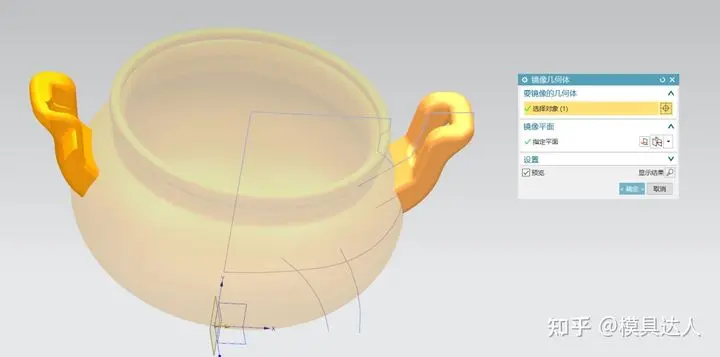

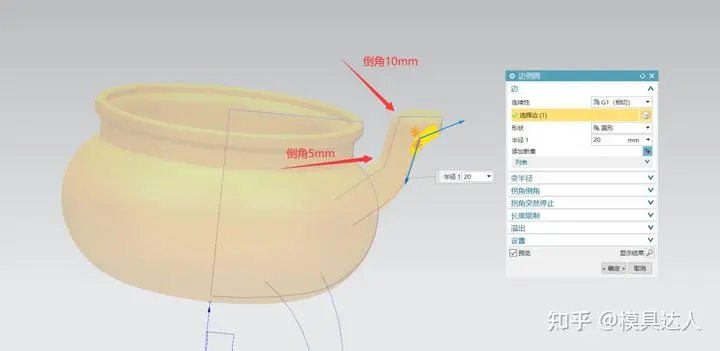

7.镜像到对面去，求和后倒圆角

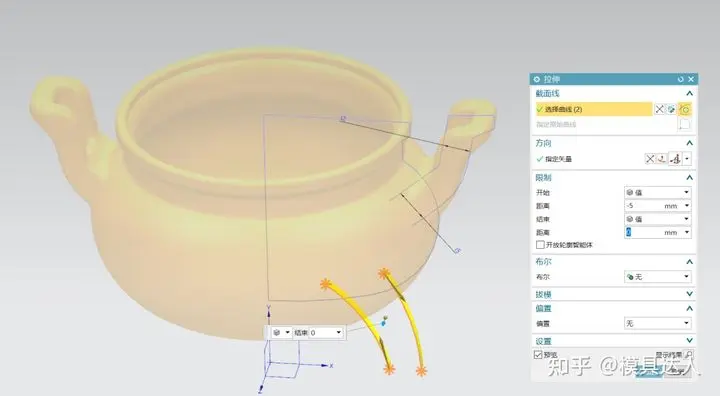

8.双耳完成后，拉伸香炉的腿部草图

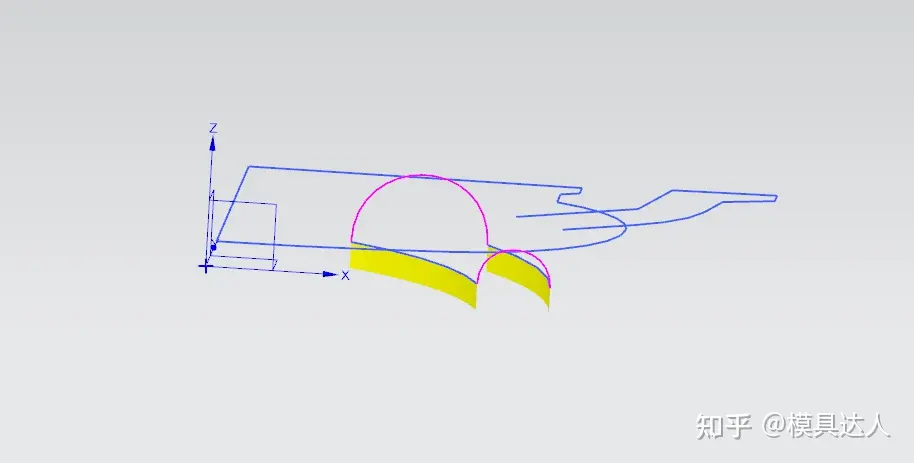

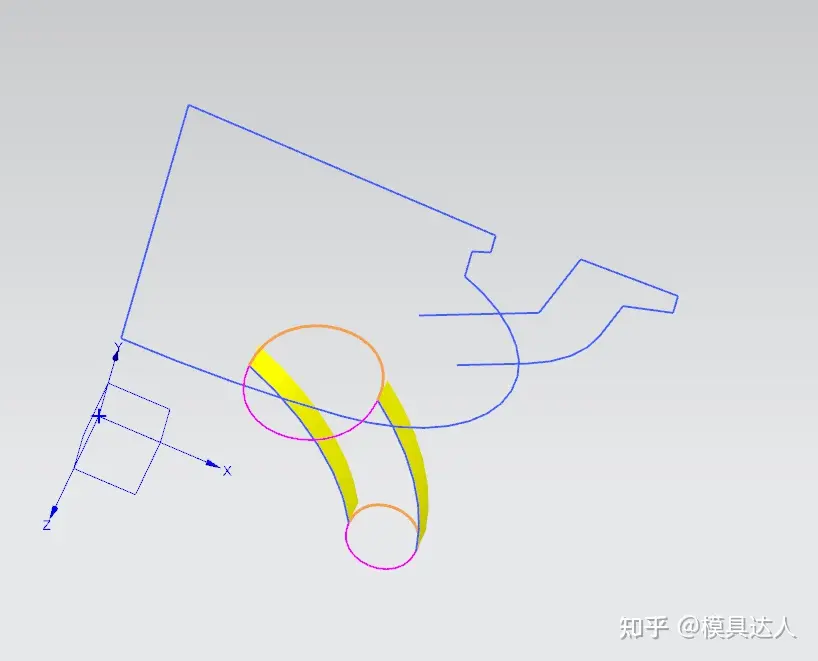

9.做两根桥接曲线，镜像成闭合圆

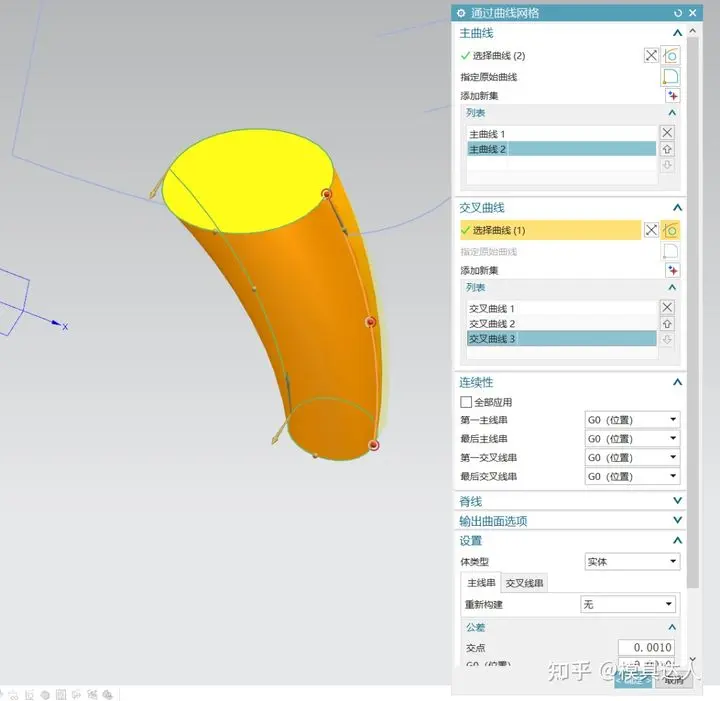

10.通过曲线网格能将曲线直接做成实体

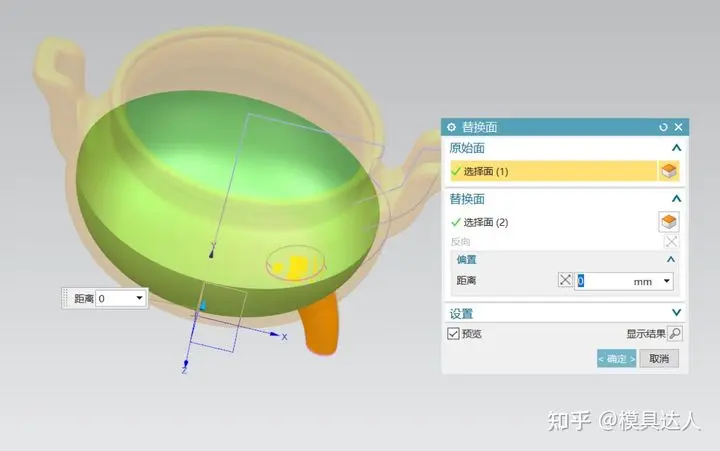

11.修剪掉多出的腿柱子部分

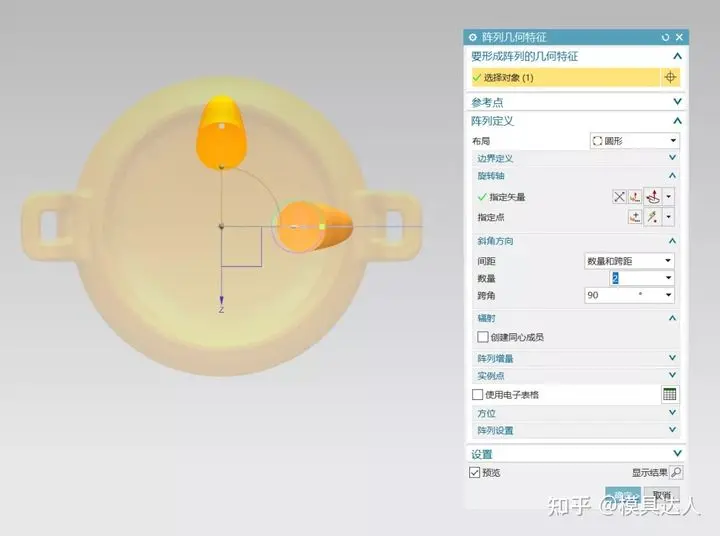

12.这个腿柱子的位置不是我们想要的，那么可以再90度圆形阵列一个

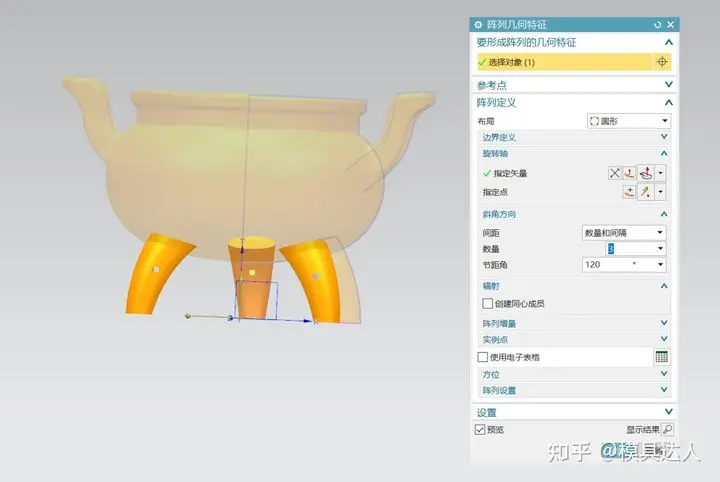

13.再将圆形阵列后的柱子继续阵列出两个

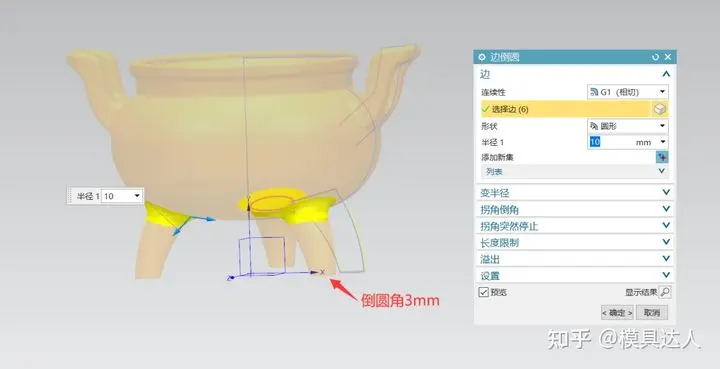

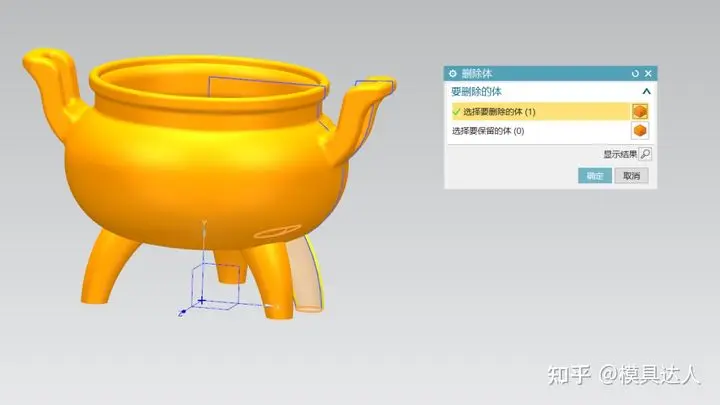

14.删除最初曲线网格做的那个，这样就剩三个了，最后求和倒圆角就完成了！

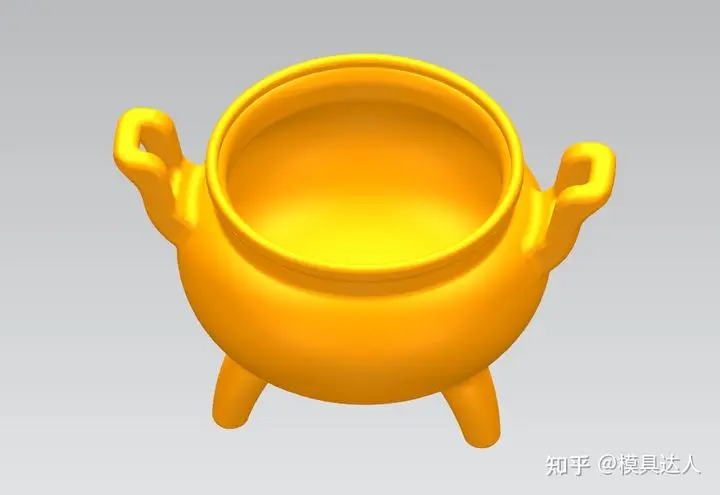

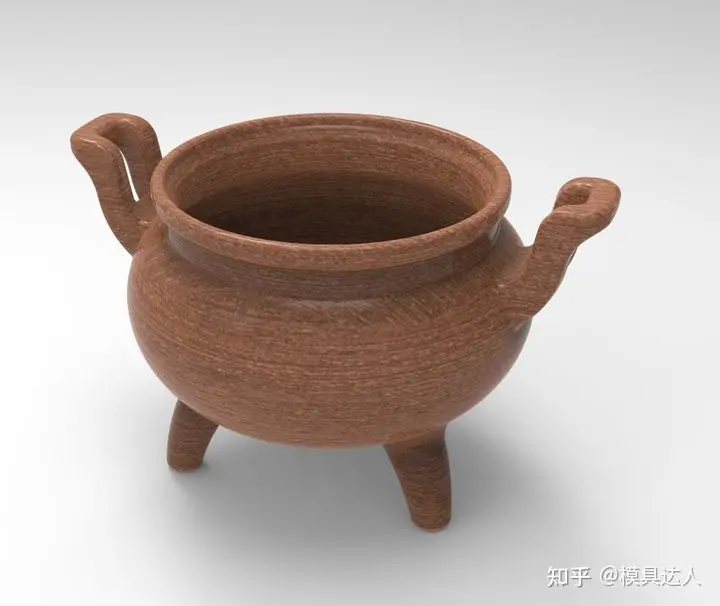

完成后的模型

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
