UG NX桨叶模型：表达式绘制详细教程

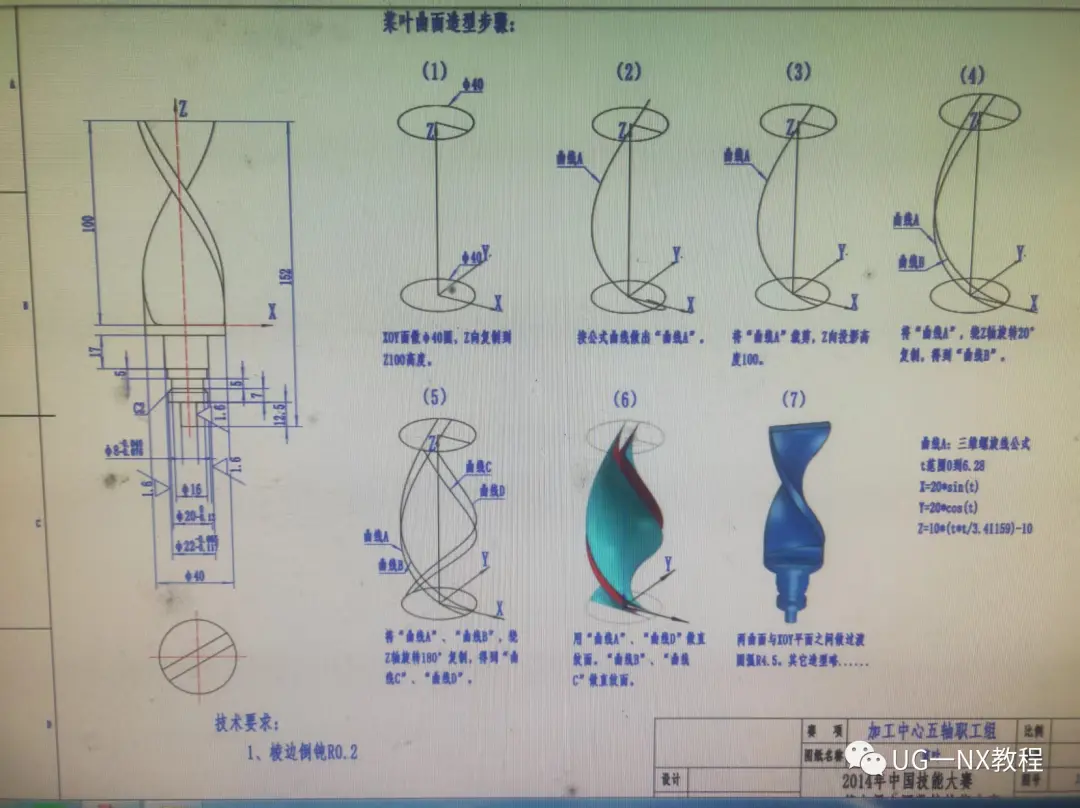

前些天有小伙伴给老师发来这个问题，这个桨叶图纸中的函数曲线如何用表达式来画，这个其实很简单，经常接触函数方程，多看看函数表达式宝典就能理解这个方程了，来看看吧！

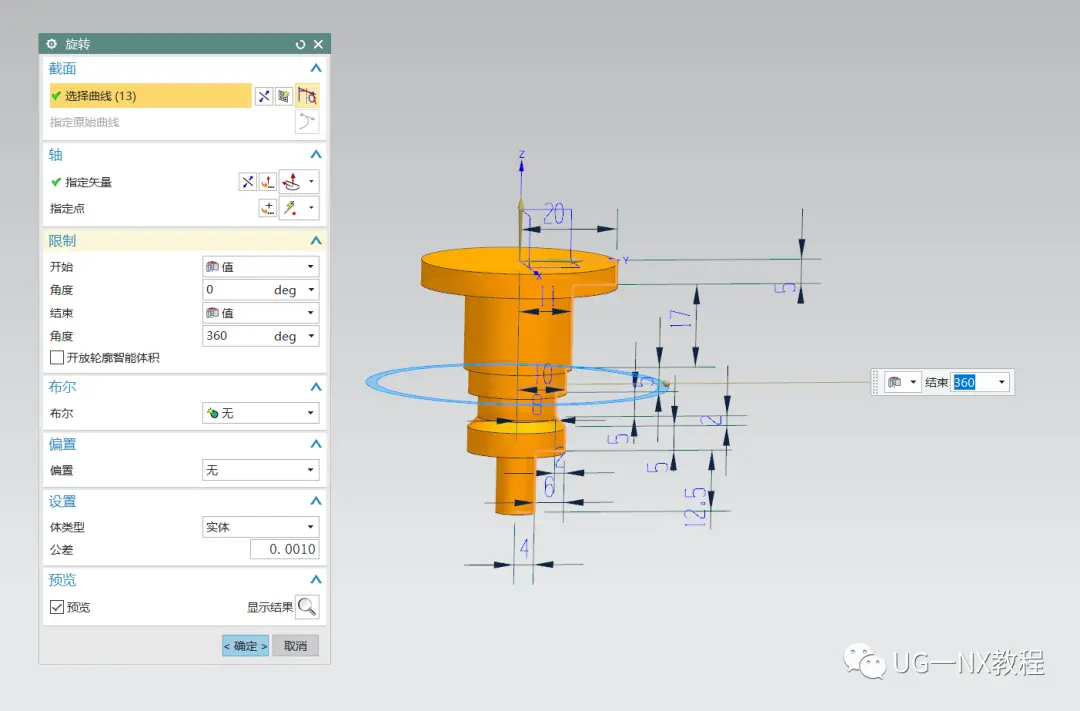

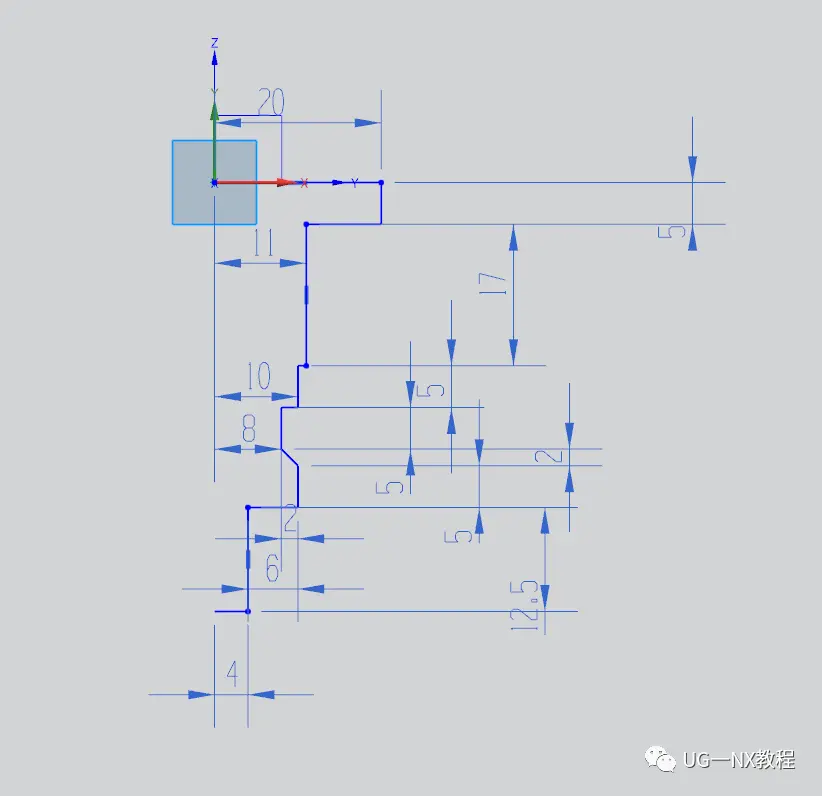

  建模过程：   1.首先利用旋转命令，绘制草图，旋转做出轴的部分

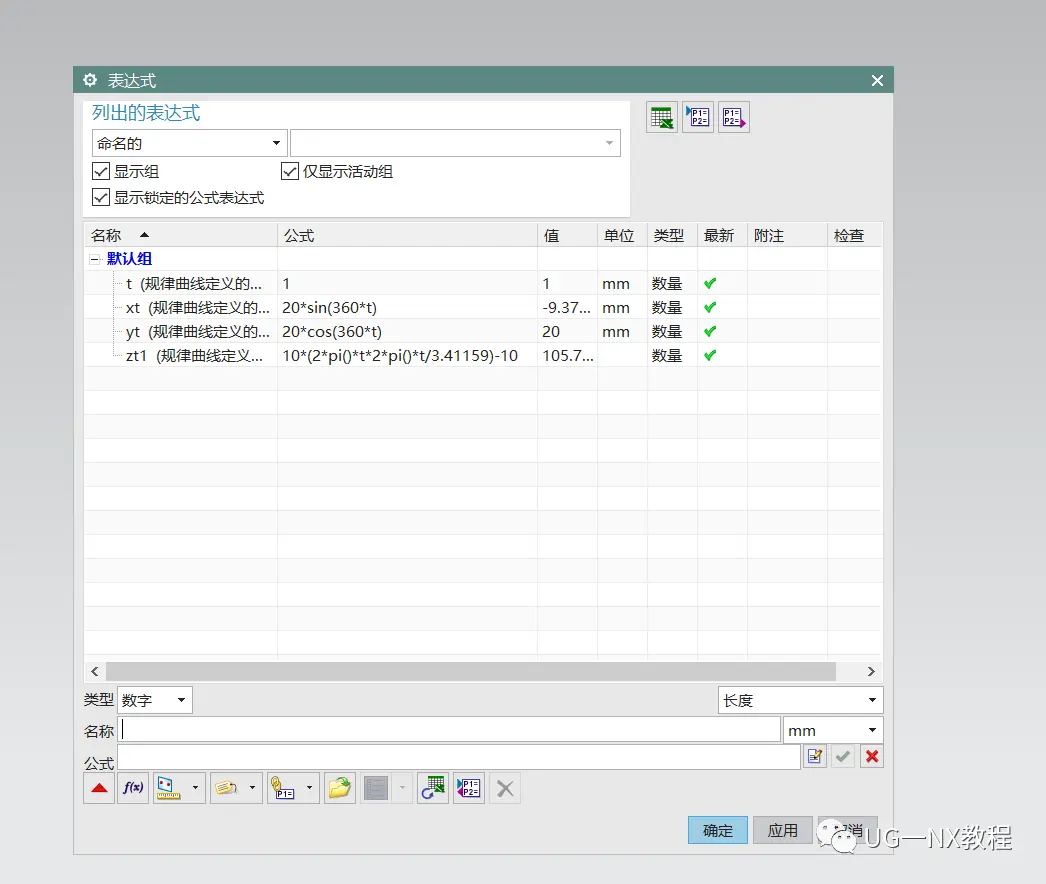

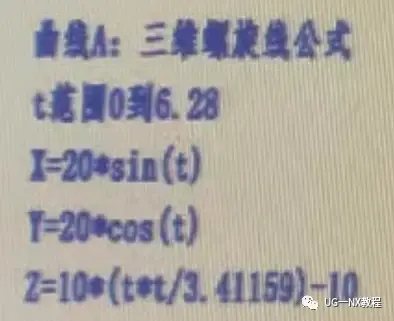

  2.接下来按照图纸中函数方程公式来输入表达式

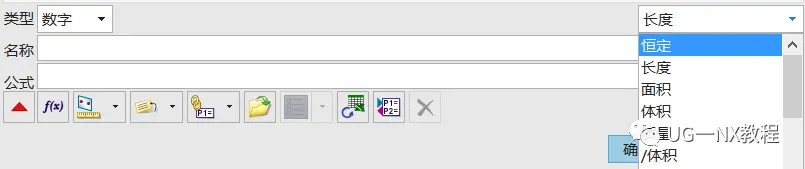

  其中t的范围从0到6.28就是0-2π，这是正弦余弦函数的一个周期，那么X,Y的方程就是sin（360*t）,在Z的方程中，Z=t*t的样式，这就不是正余弦函数了，那就不能用360*t来表示了，那就直接输入他的值2πt,注意t*t那它的类型就不能是长度了，注意改为恒定

  3.这样插入规律曲线就生成了函数方程曲线。

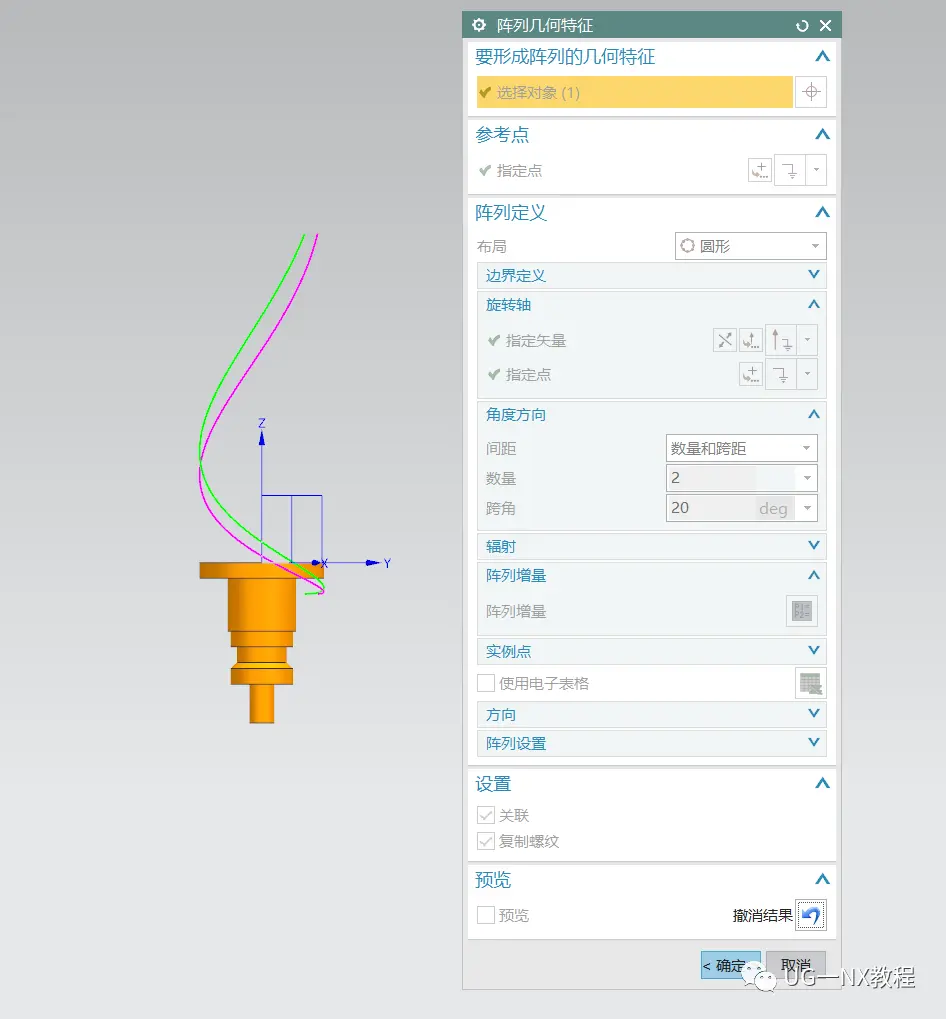

  4.接下来按照图纸中的指示，先圆形阵列20度，后一起阵列180度。

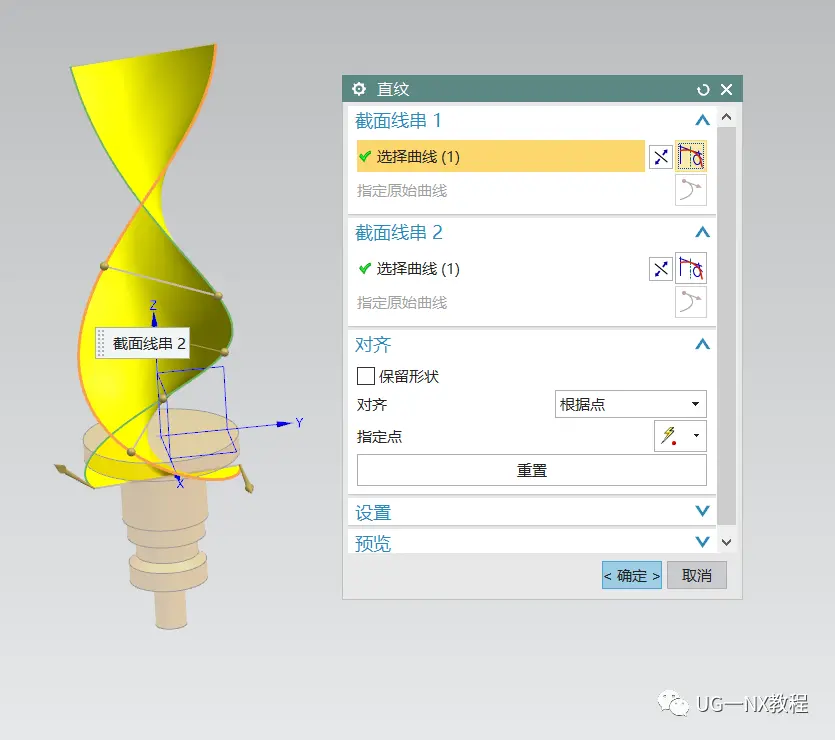

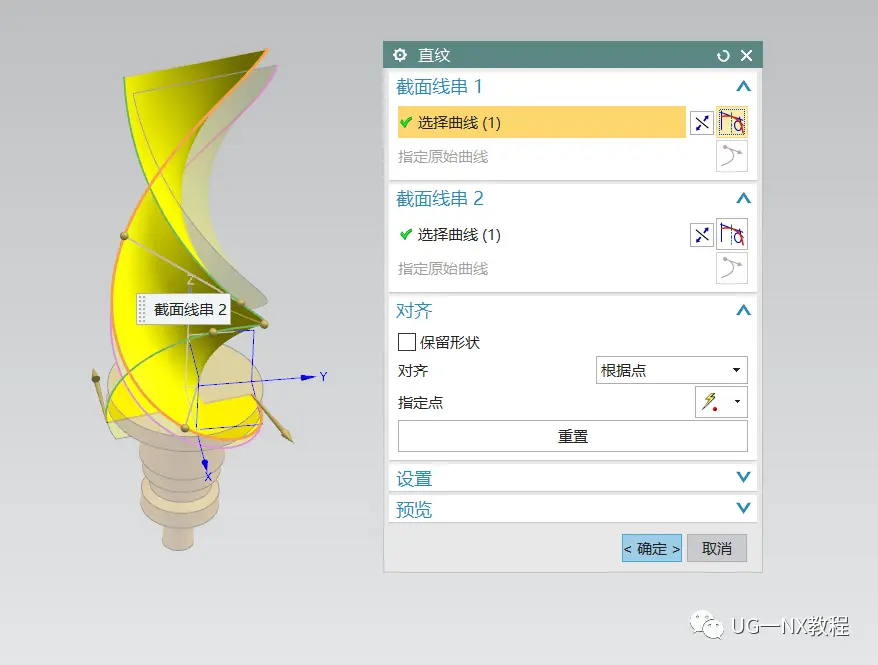

  5.创建两个直纹面，注意两个面不要相交了。

  6.拉伸底座的圆柱，高度100.

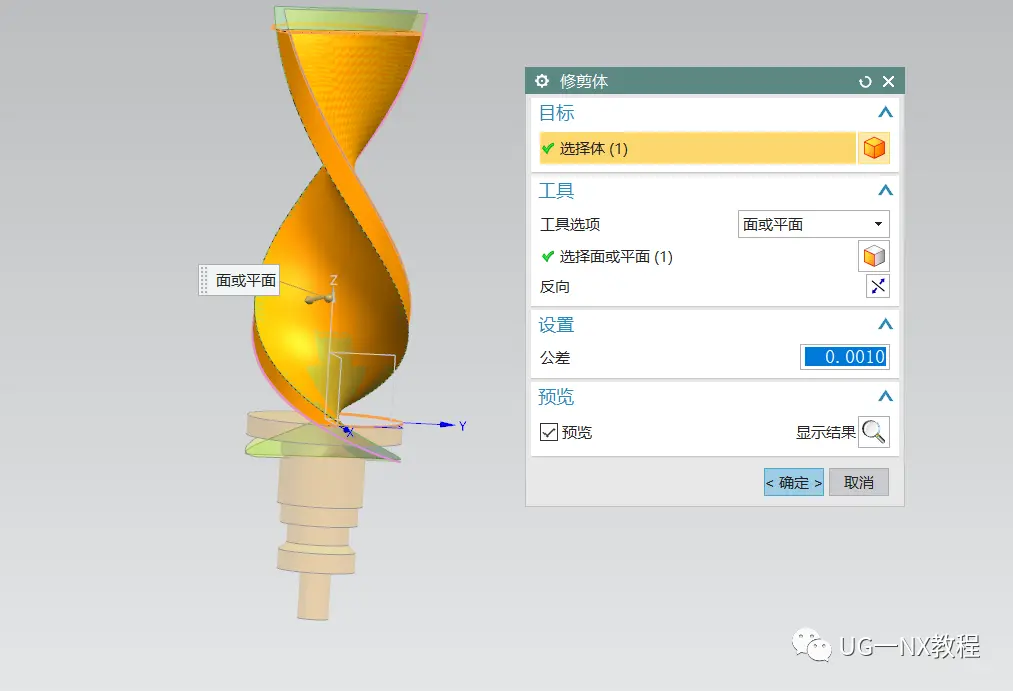

  7.使用修剪体命令修剪下就好了。

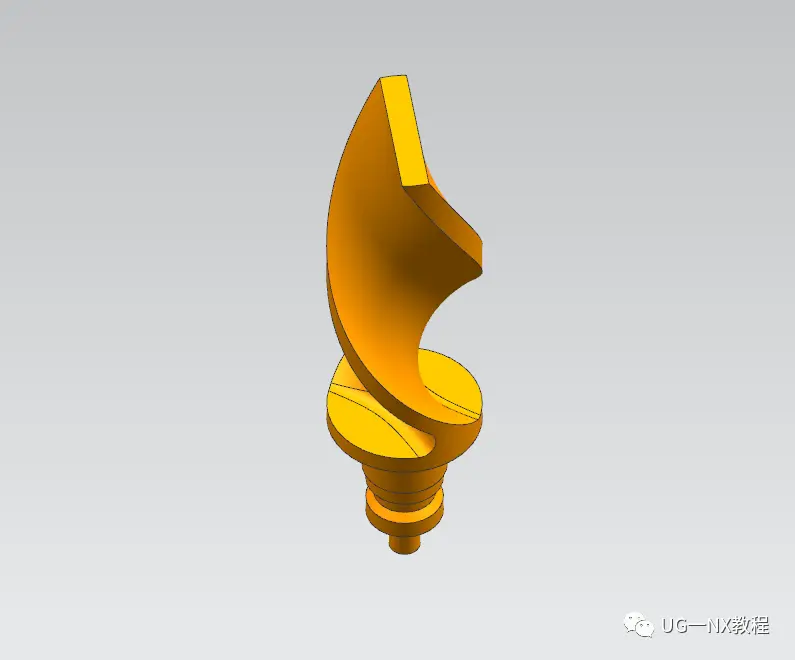

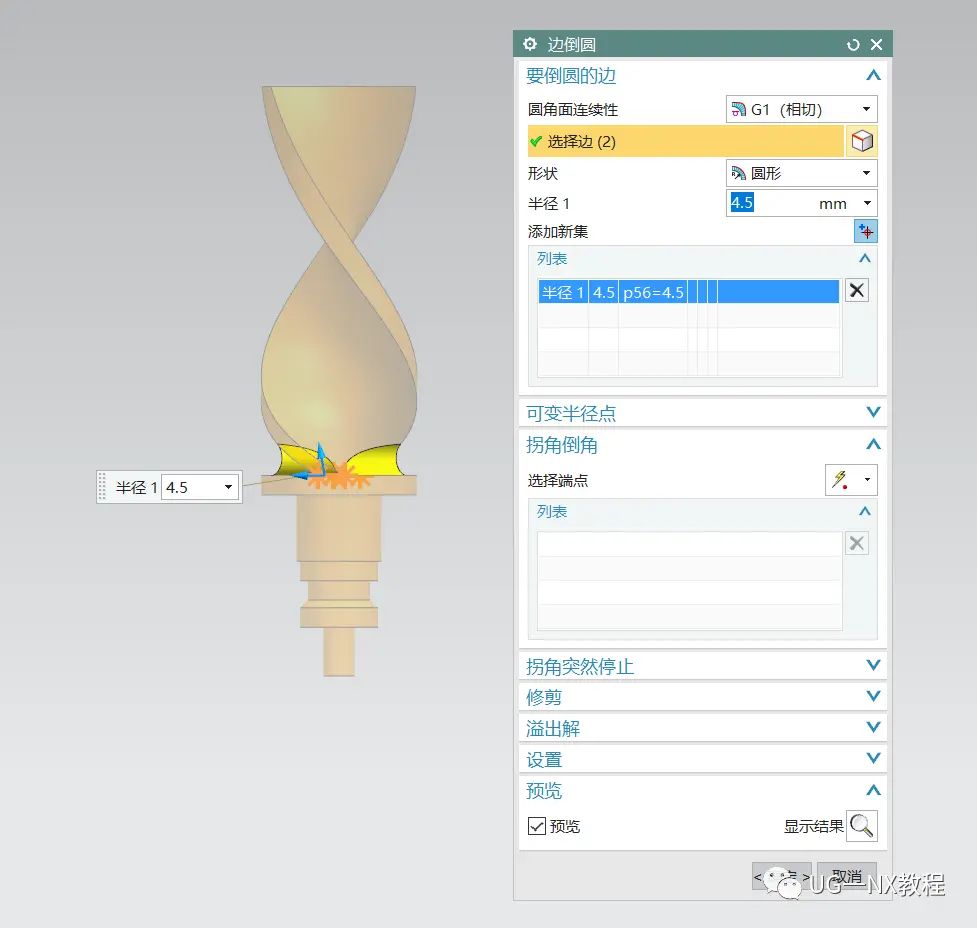

  8.最后求和倒圆角就完成模型了。
