UG/NX香水瓶建模：新手友好教程

节日不知道送对象什么？一瓶香水总不会出错，本期教大家建模一个这样的香水瓶案例，步骤简单！新手也能一看就会，都来练习下！

  1.首先打开UG,在XY平面创建草图，绘制半个椭圆，然后分别偏置两个5mm的半椭圆。

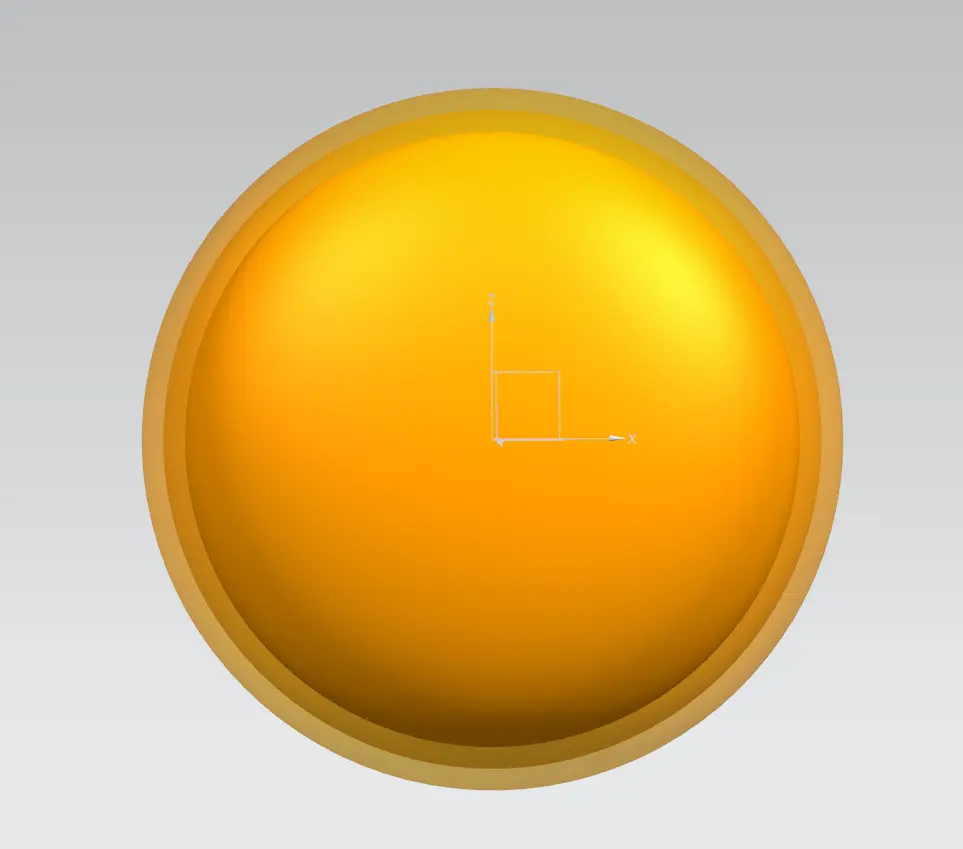

  2.分别将三个椭圆绕着Y轴进行旋转，不做任何求和求差。

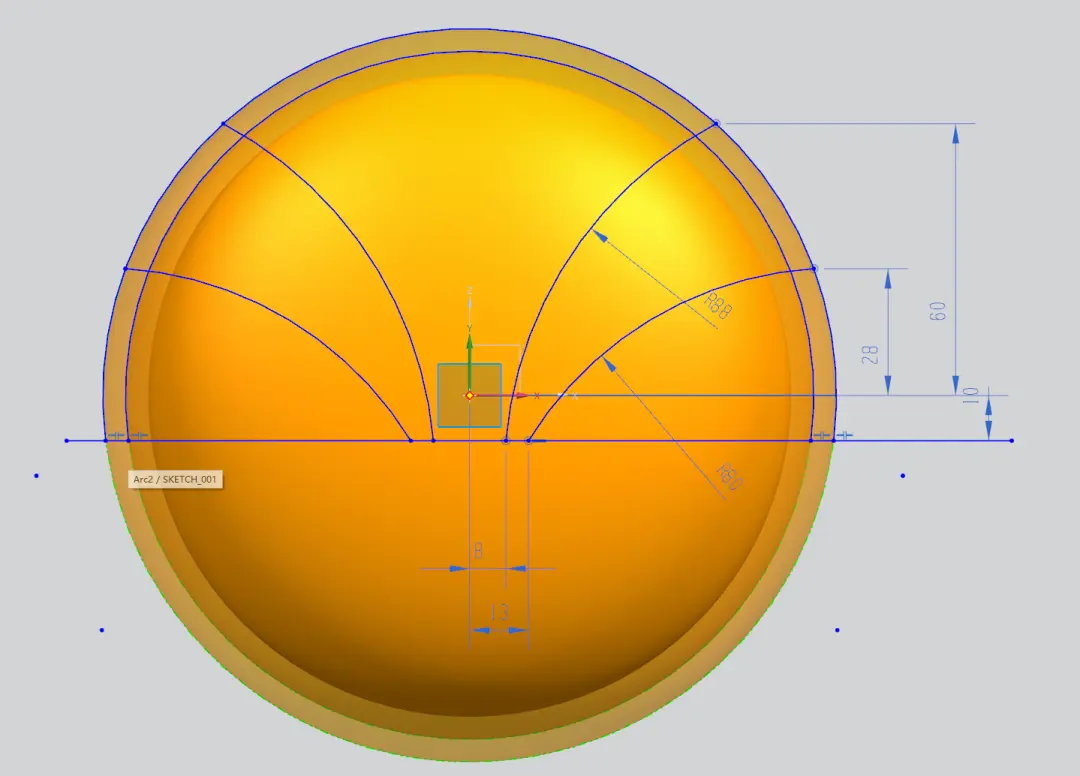

  3.在xy平面绘制草图如下，左侧为镜像。

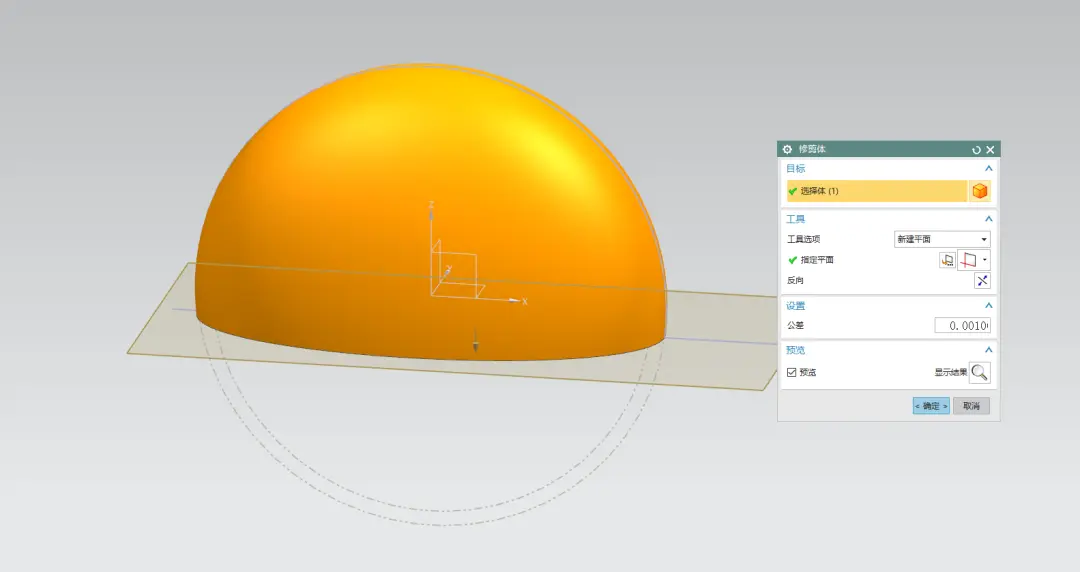

  4.分别利用直线做三次修剪体，分别修剪掉每个旋转体的下半部分。

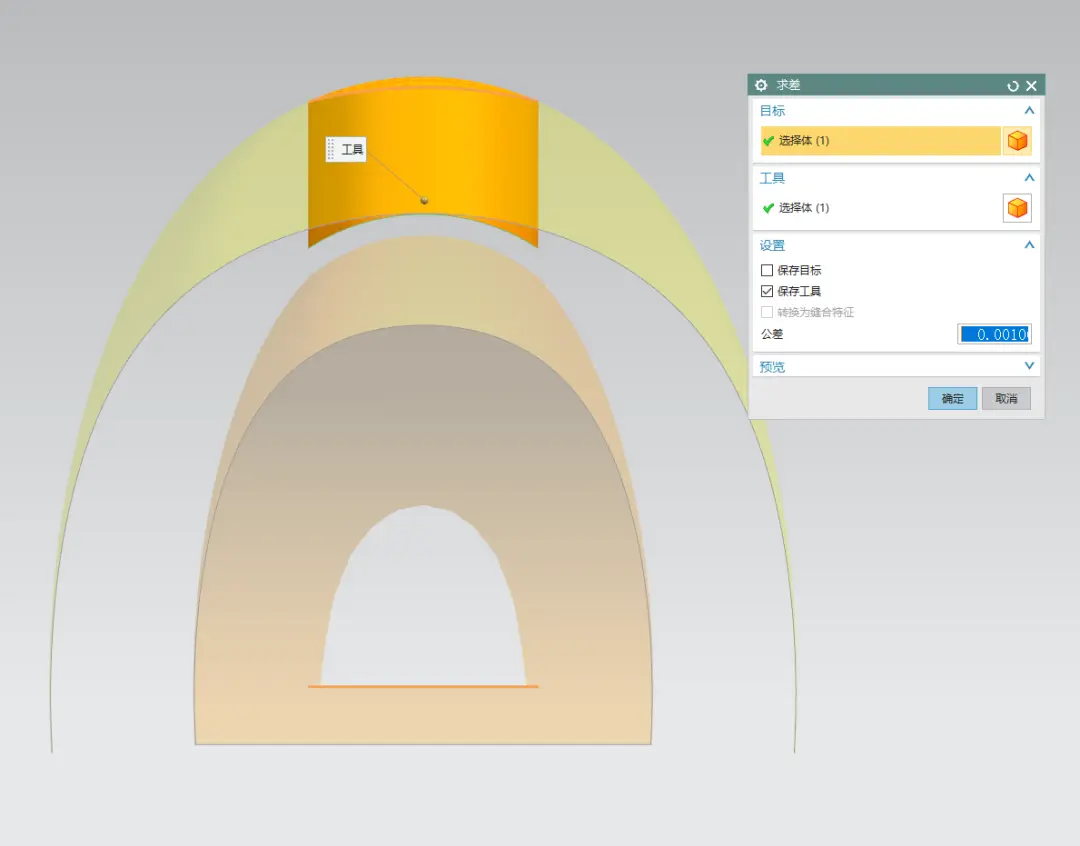

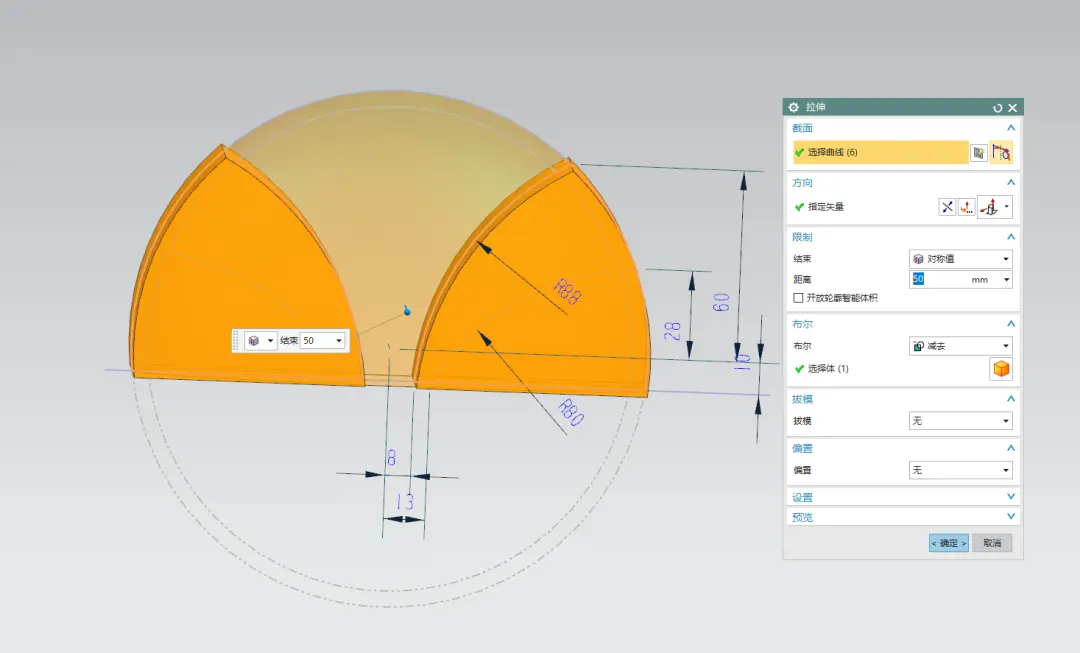

  5.拉伸内侧圆弧对最外面的旋转体求差

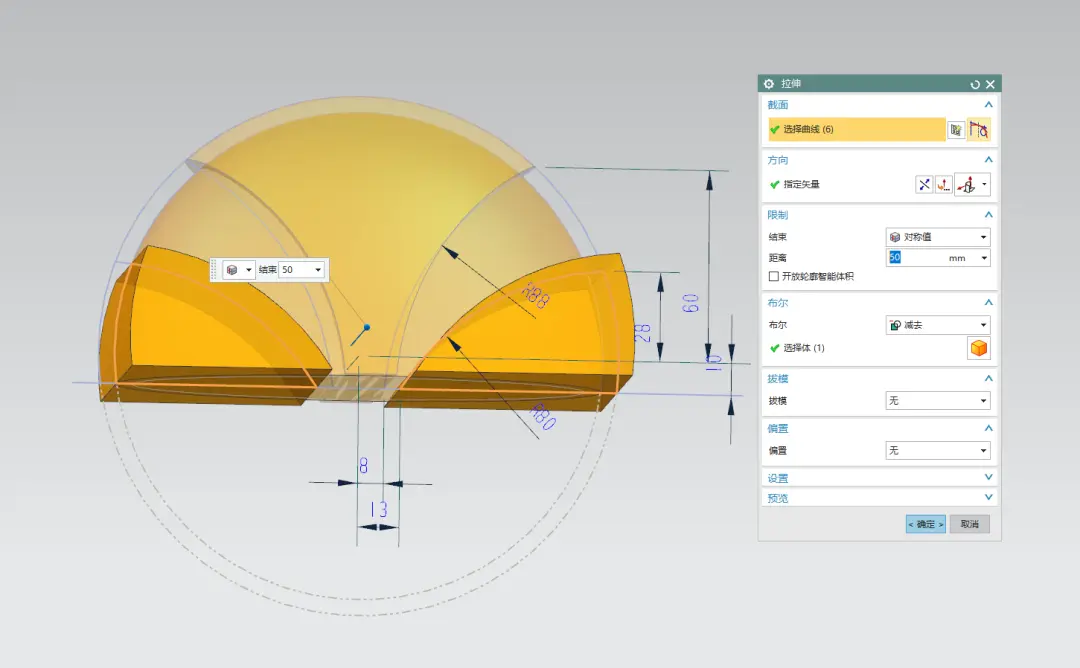

  6.拉伸外侧圆弧，对中间的旋转体求差。

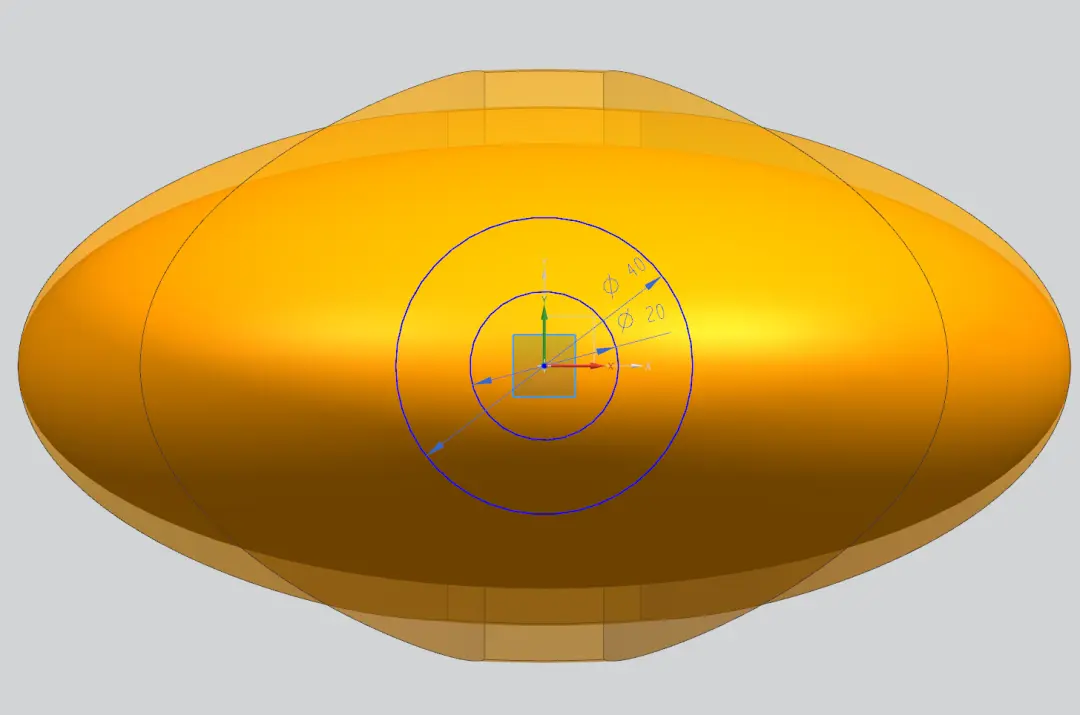

  7.继续在XY平面创建两个圆。

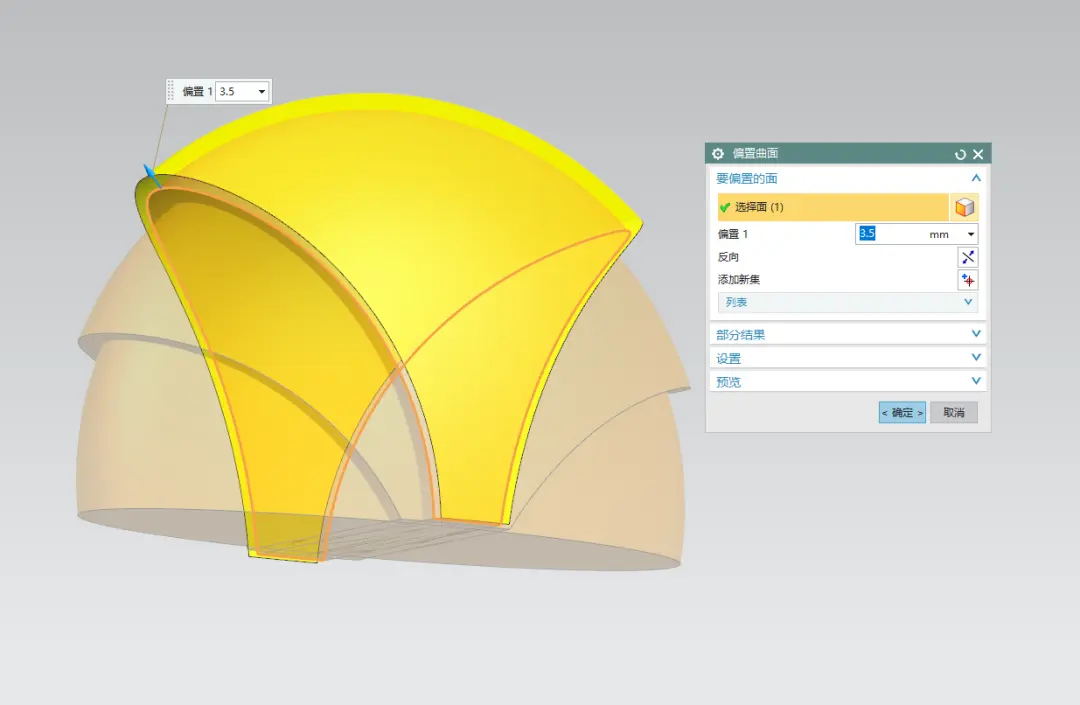

  8.使用偏置曲面命令做个辅助片体

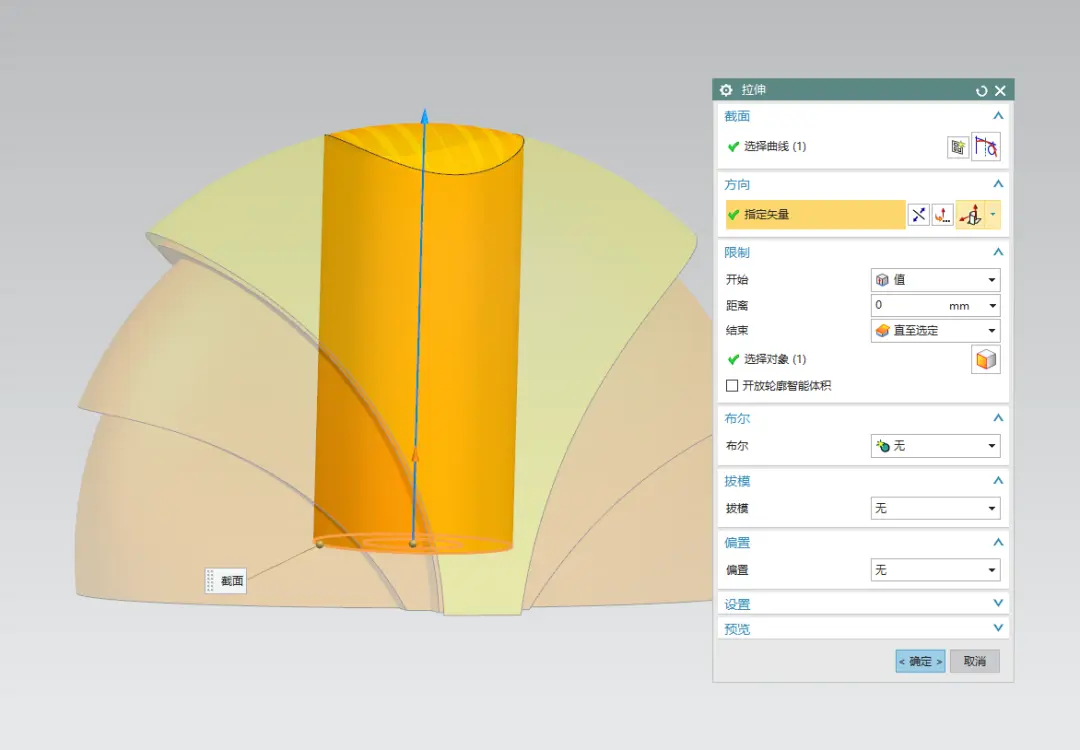

  9.拉伸底部大圆到片体上

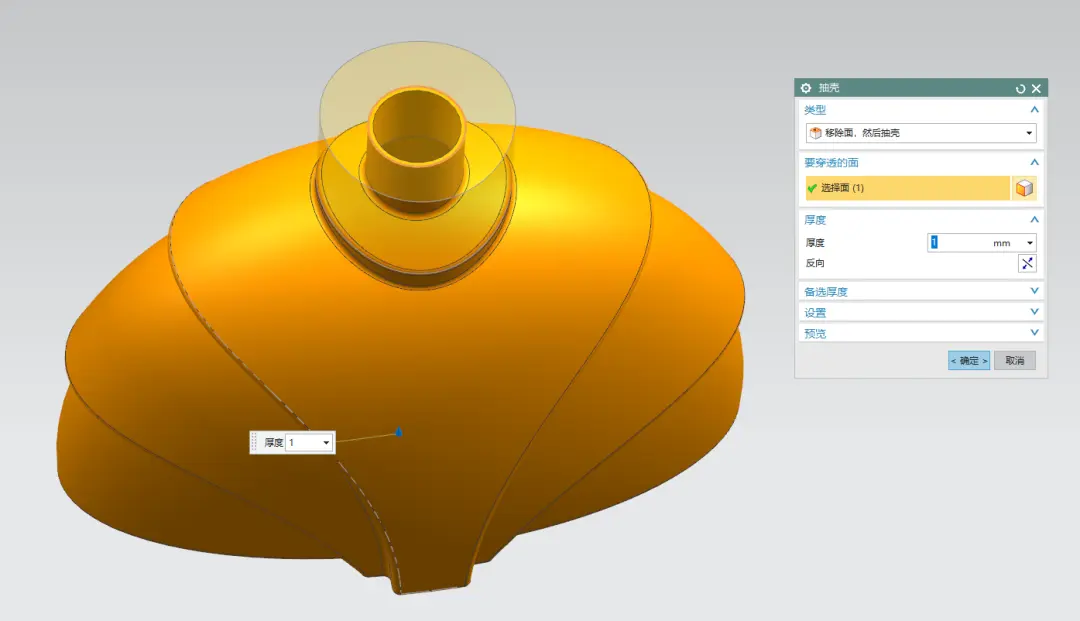

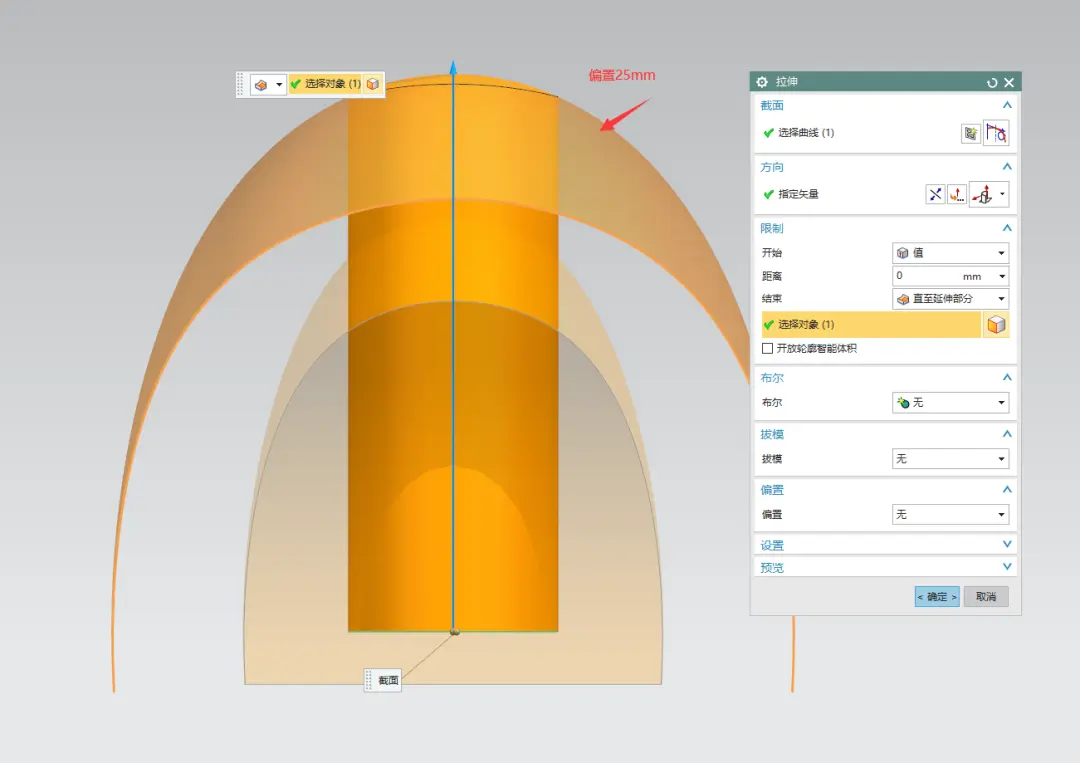

  10.在继续偏置一个面25mm，再次拉伸一个圆柱到面上，并与之前的拉伸圆柱求差，抽壳1mm做瓶盖。

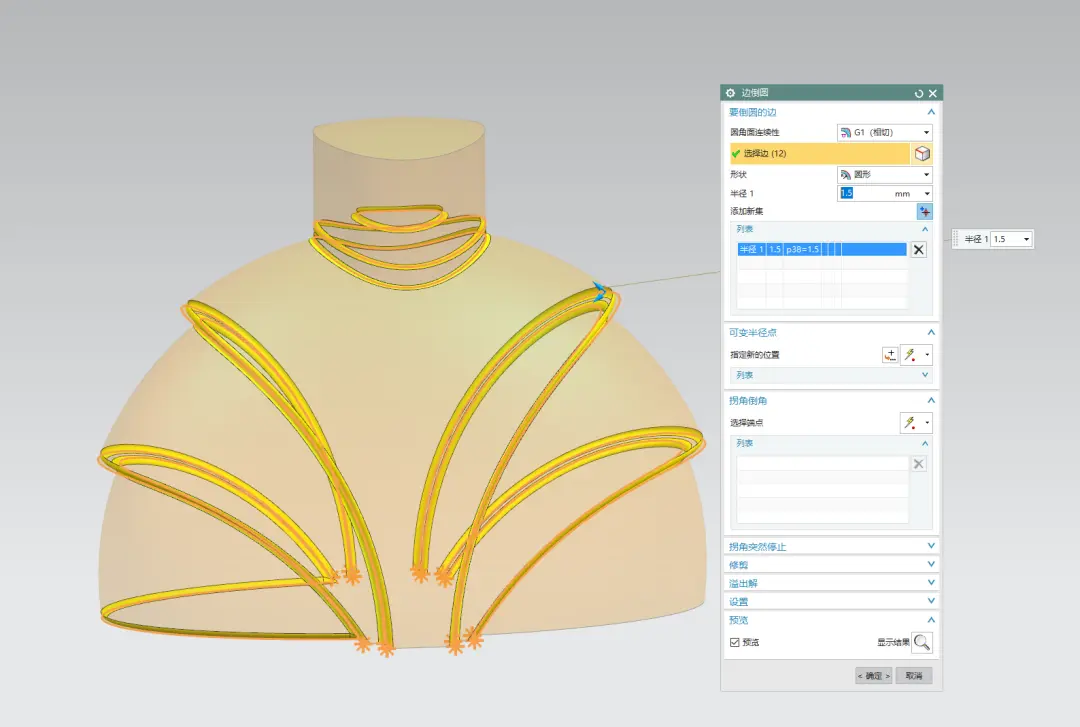

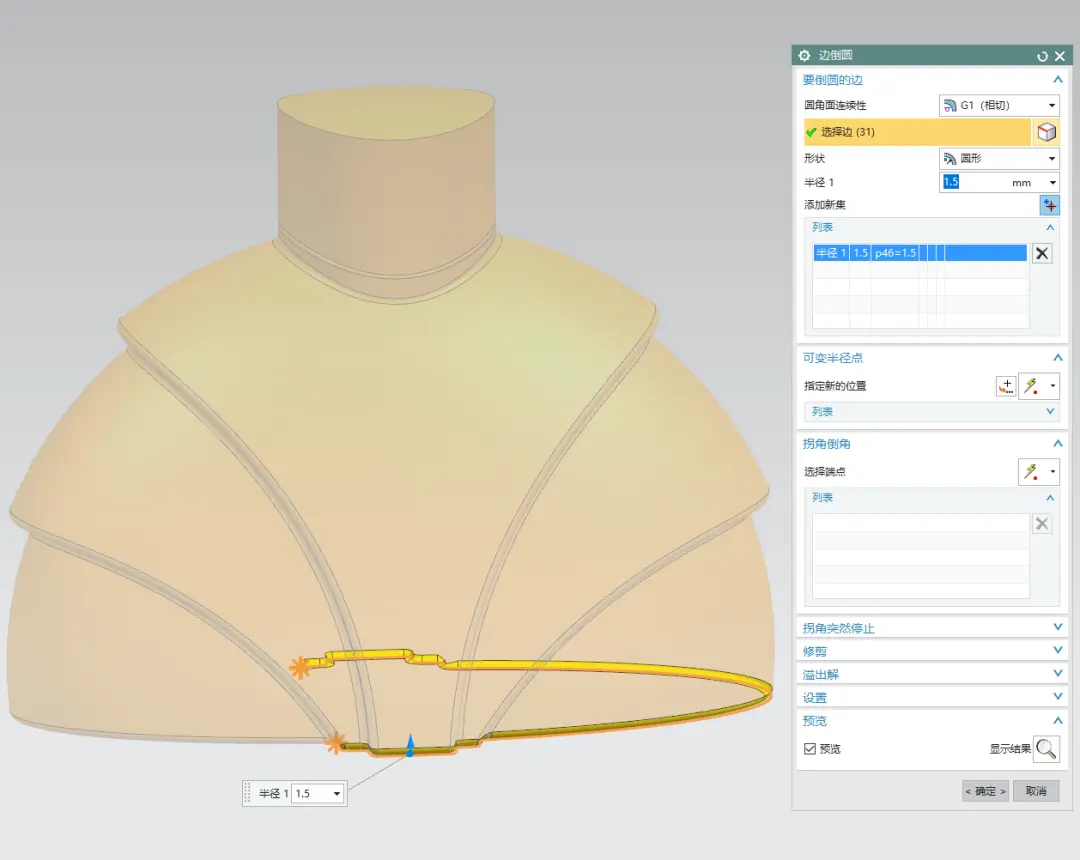

  11.全倒圆角1.5mm后，抽壳瓶身

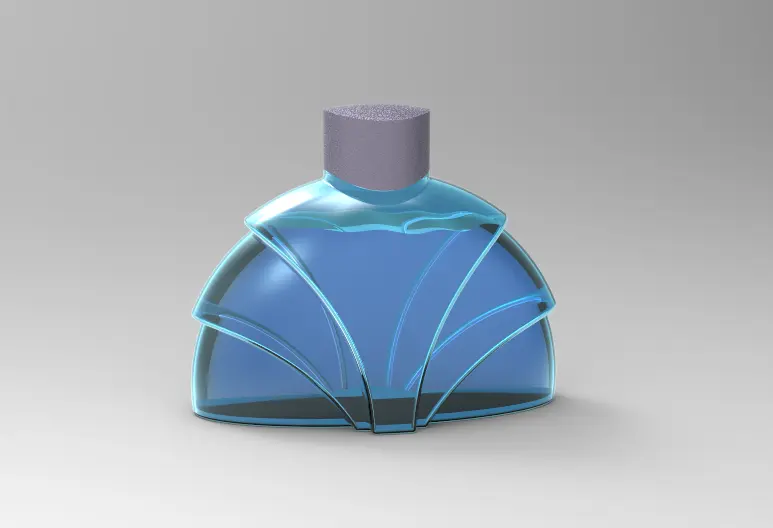

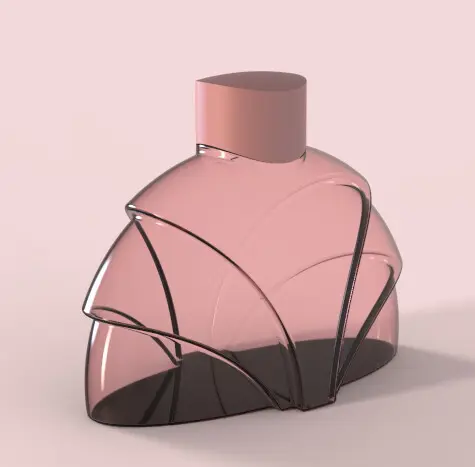

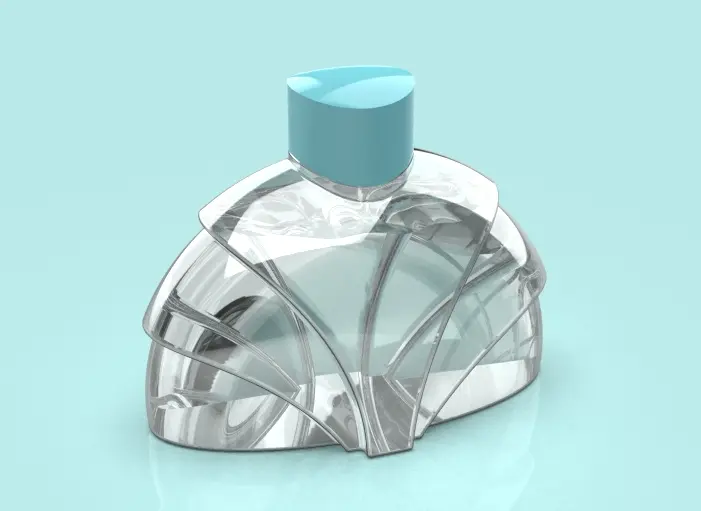

  12.拉伸做点液体，完成模型，渲染一下。
