UG/NX趣味建模：快速绘制眼药水瓶

学习UG的小伙伴都要面对着电脑，时间长了，眼睛就会酸胀，这时候就需要一瓶眼药水来环节眼疲劳了，今天我们来绘制一个眼药水瓶的三维建模，非常简单的一个小案例！

建模过程：

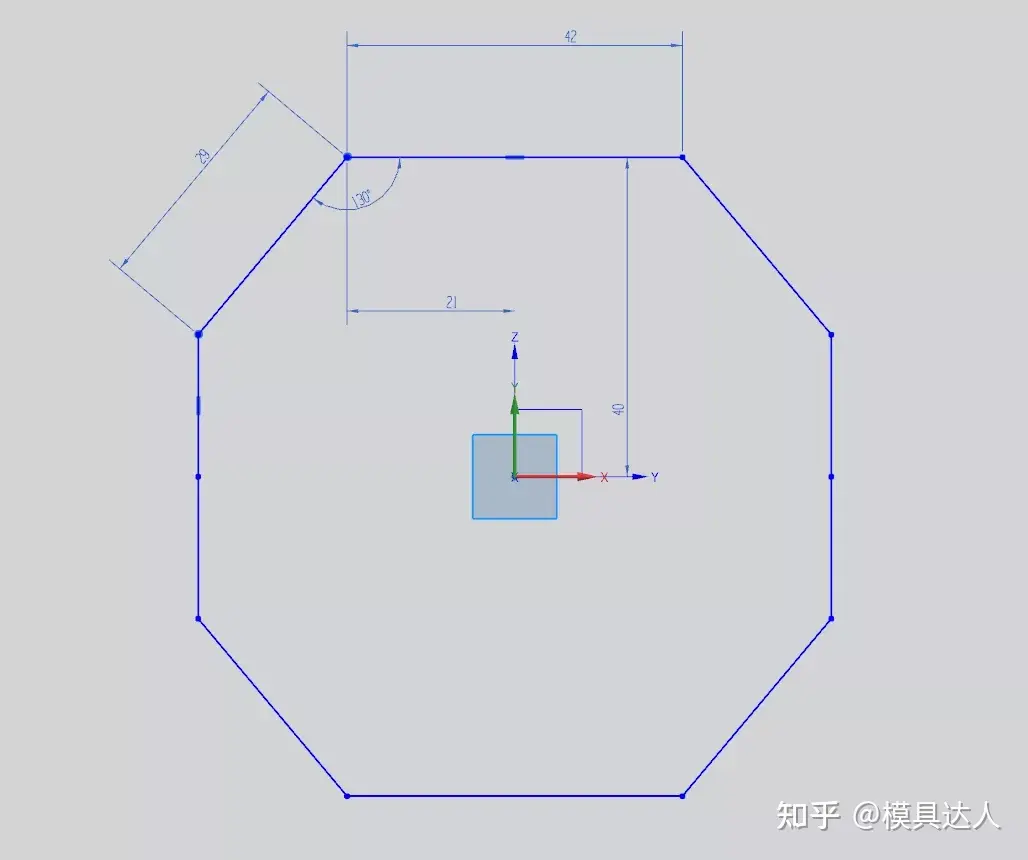

1.打开UG,绘制瓶身轮廓草图，并对称拉伸15mm

2.在拉伸面上继续绘制草图直线

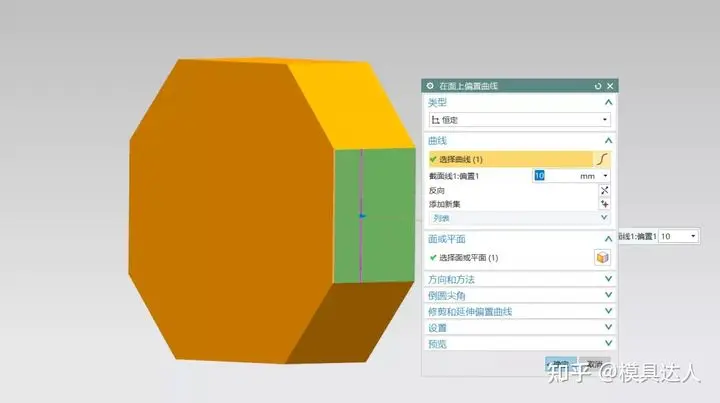

3.在侧面偏置一根距离边10mm的直线

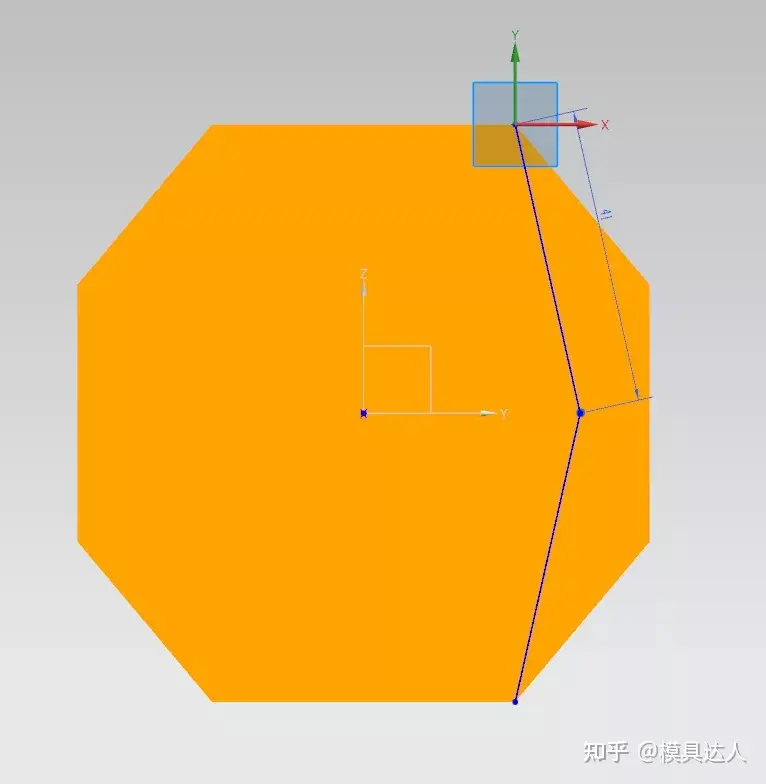

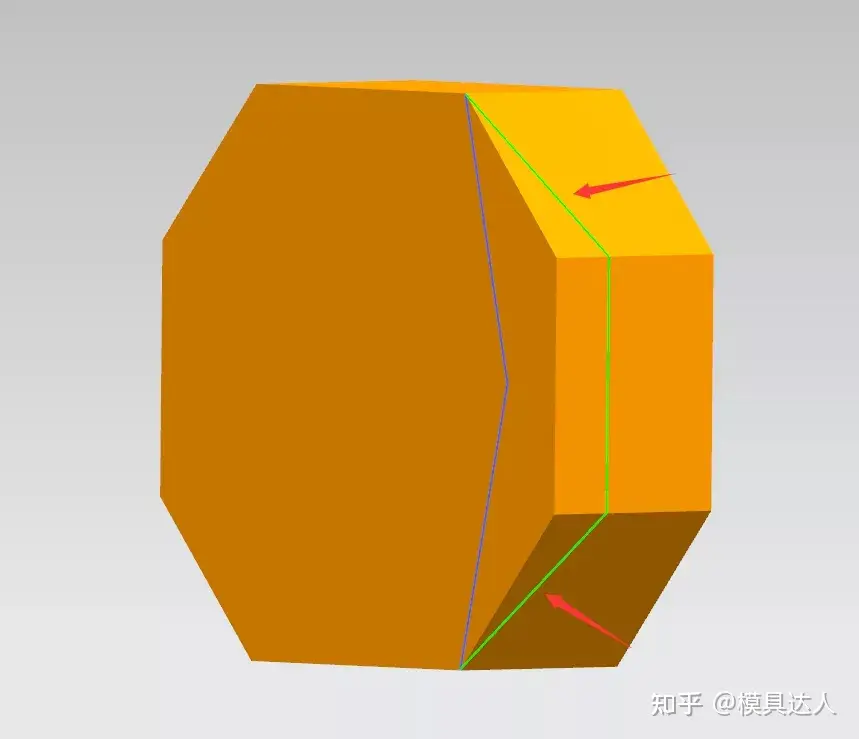

4.连接两个顶点做直线

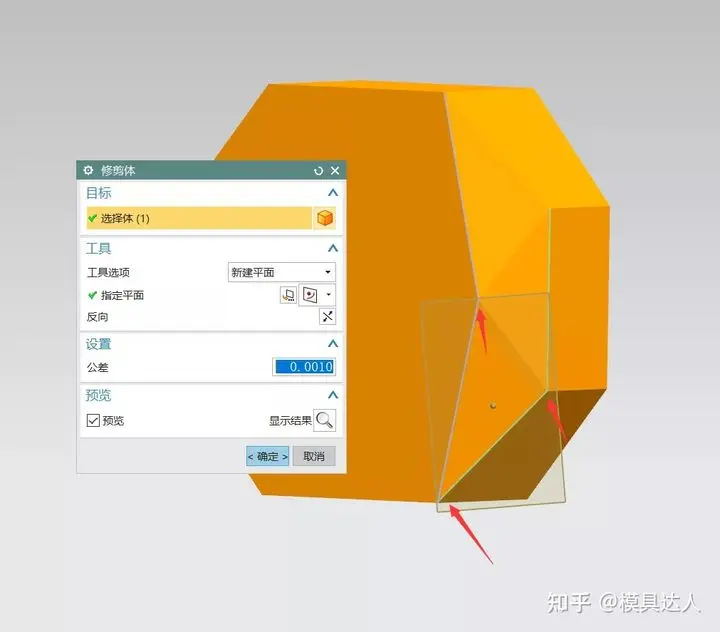

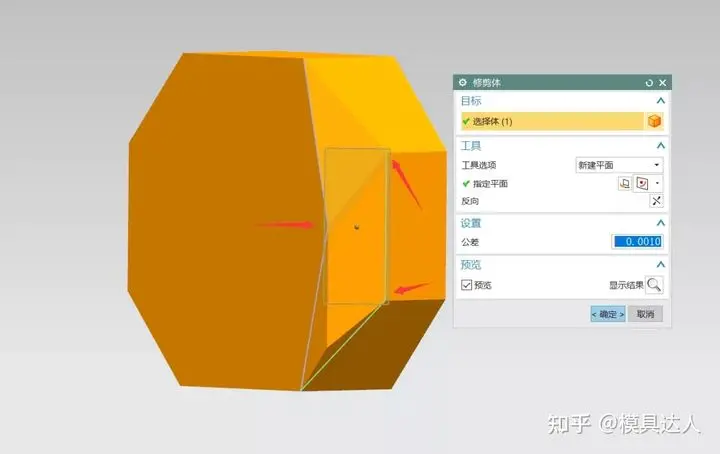

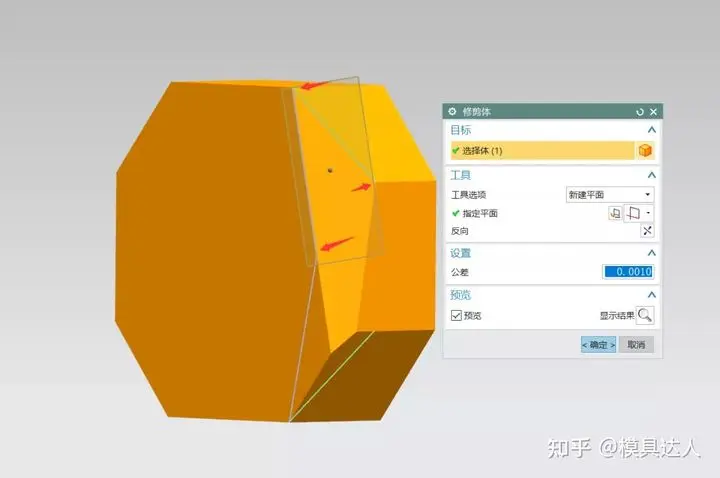

5.使用修剪体命令进行修剪，工具选三个顶点

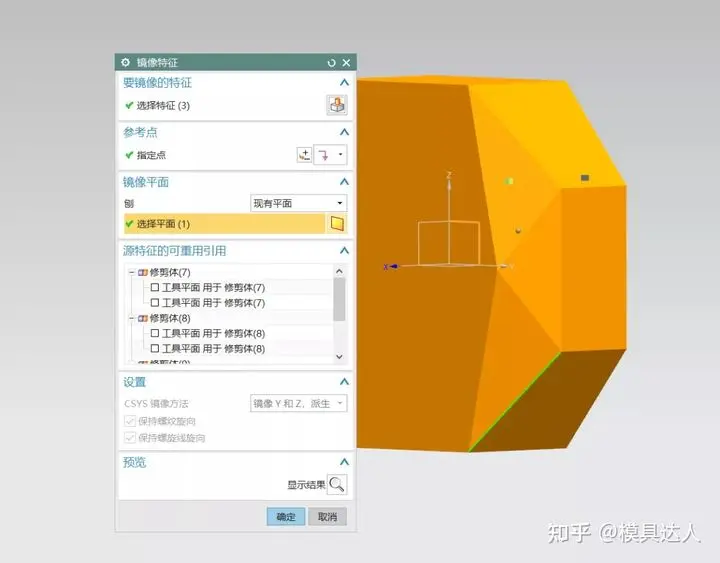

6.使用镜像特征命令将三个修剪体镜像到对面去

再继续将右边的四个特征镜像到另一侧

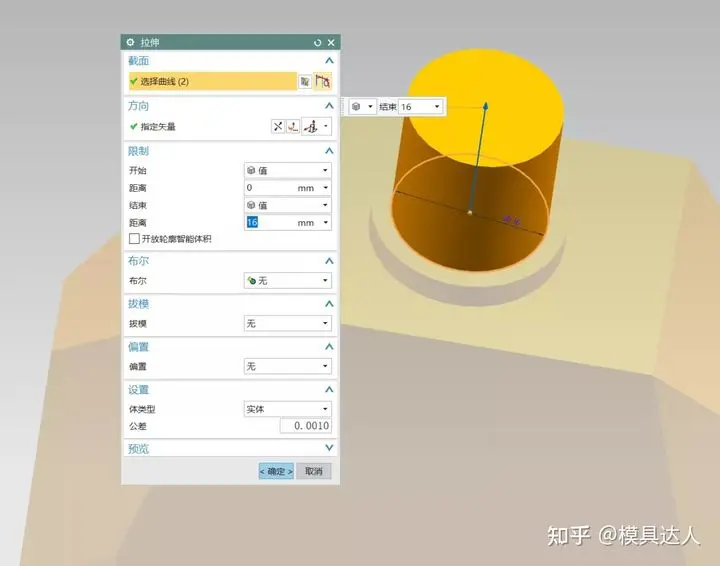

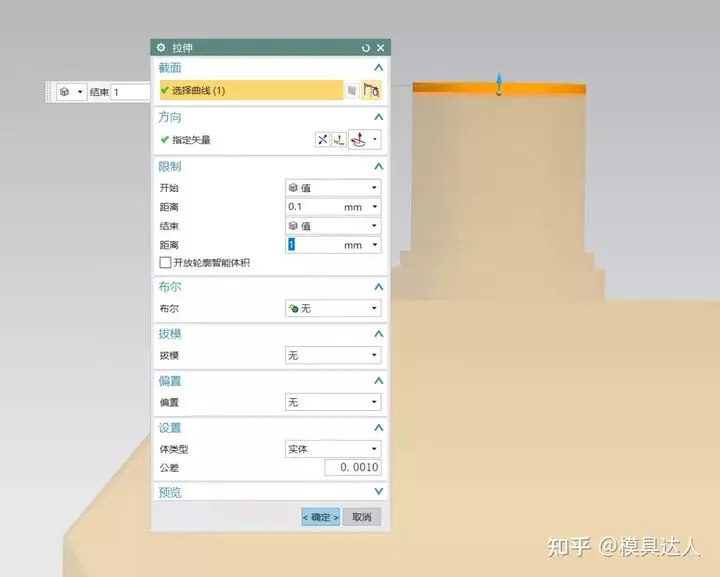

7.在顶部拉伸两个圆柱

8.求和后移除面抽壳

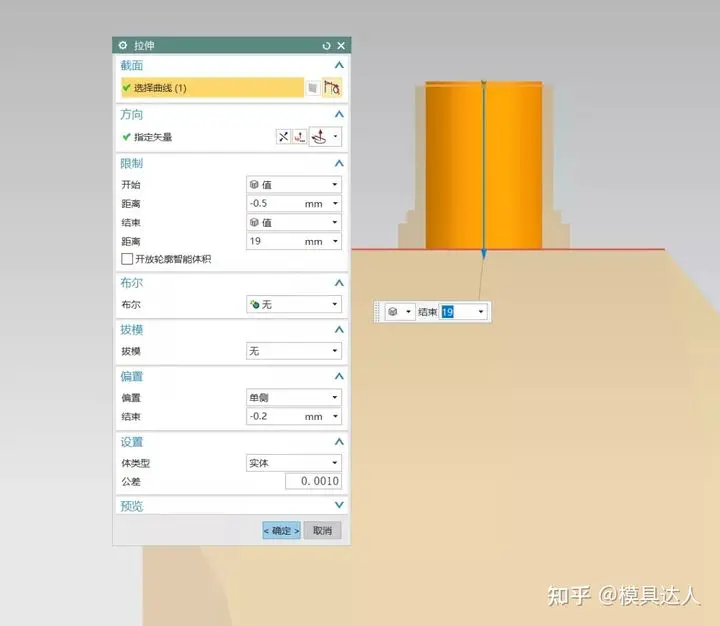

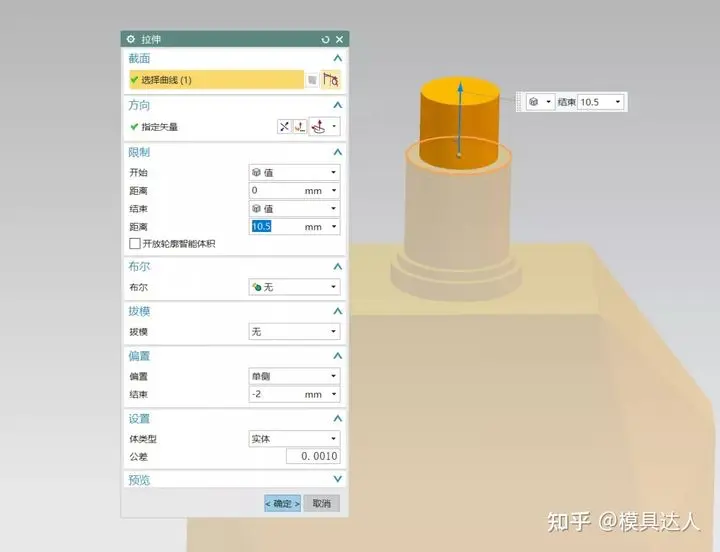

9.剩下的可以绘制一个软塞，都是拉伸来完成

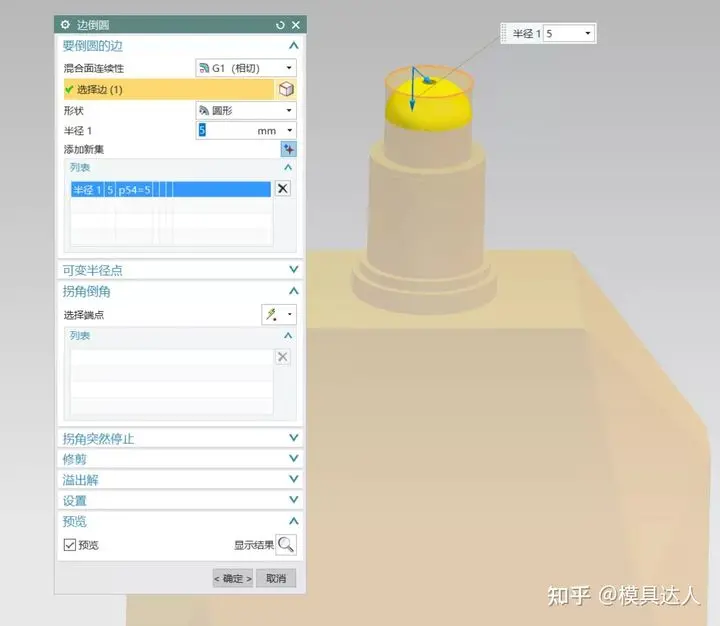

倒圆角求和拉伸求差

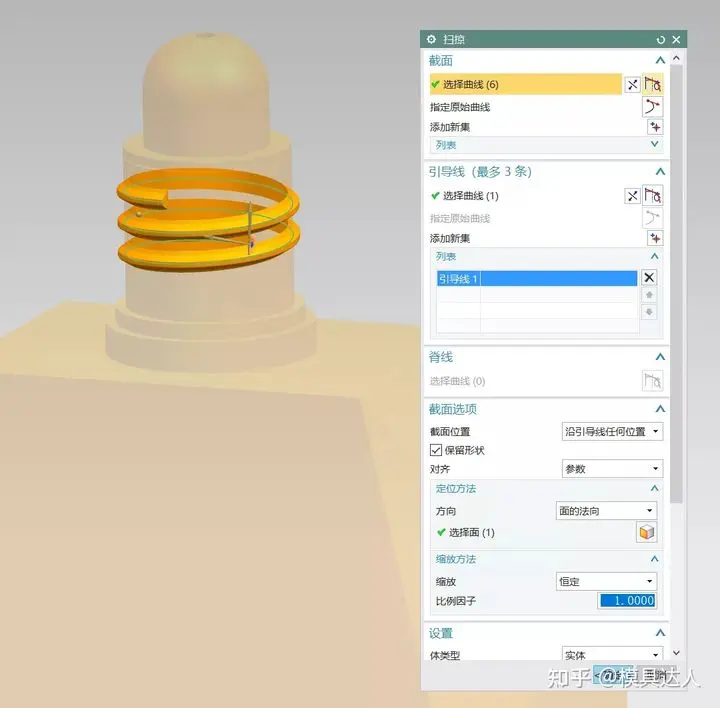

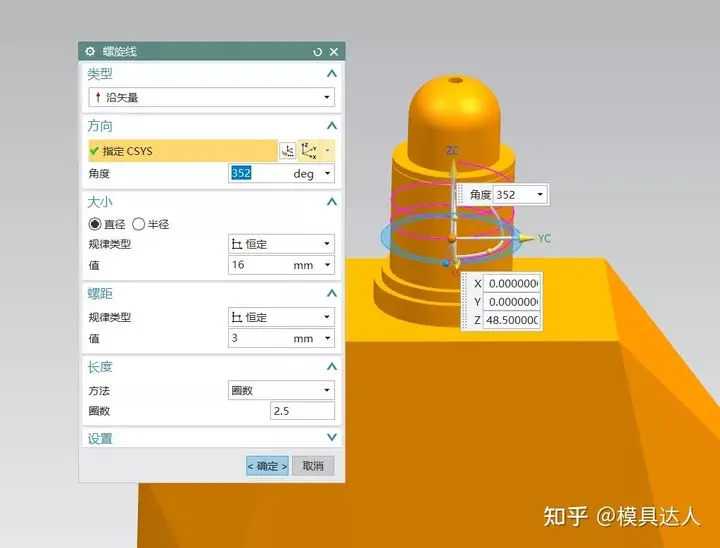

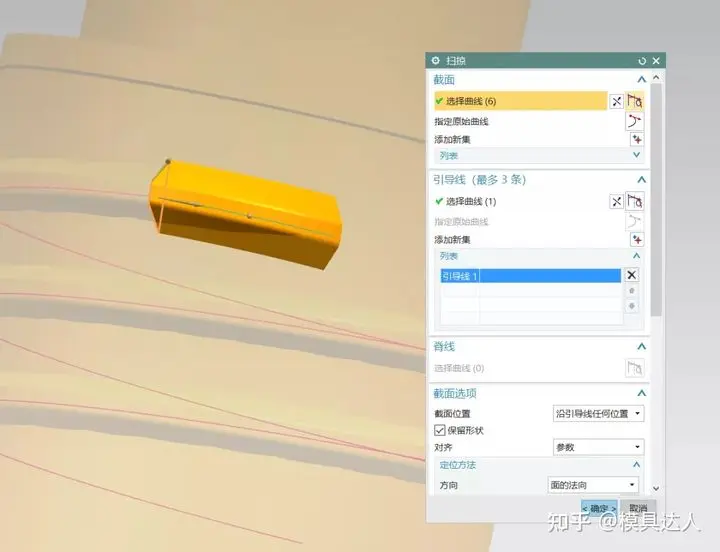

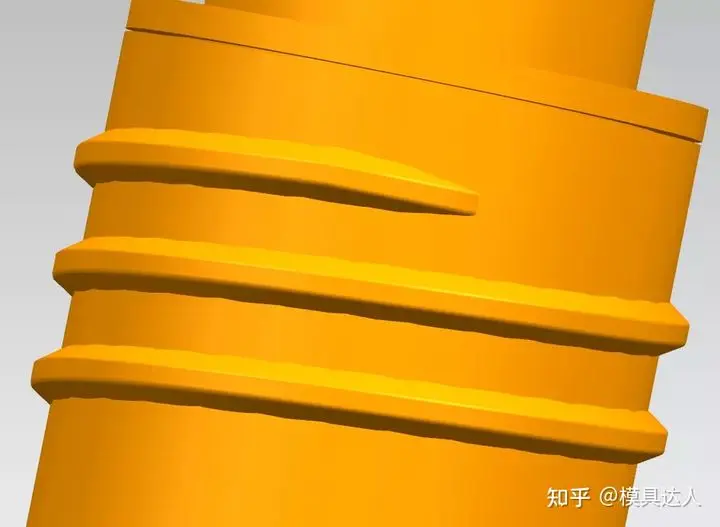

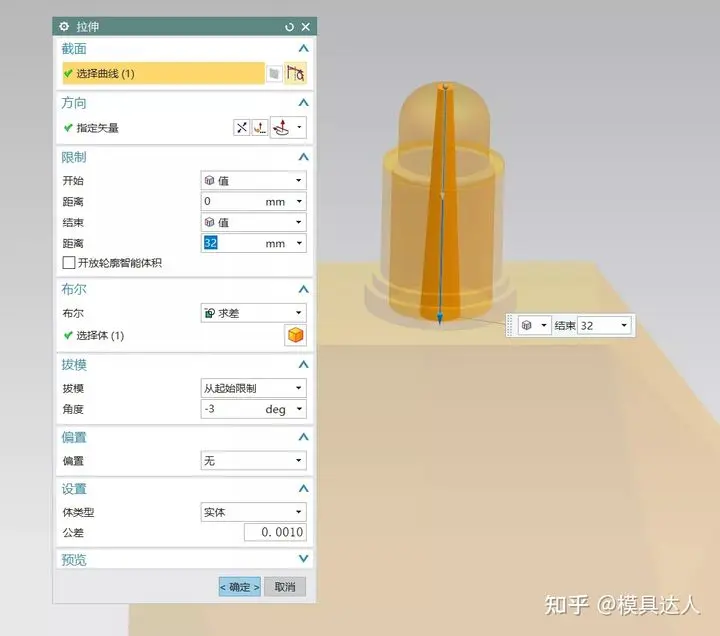

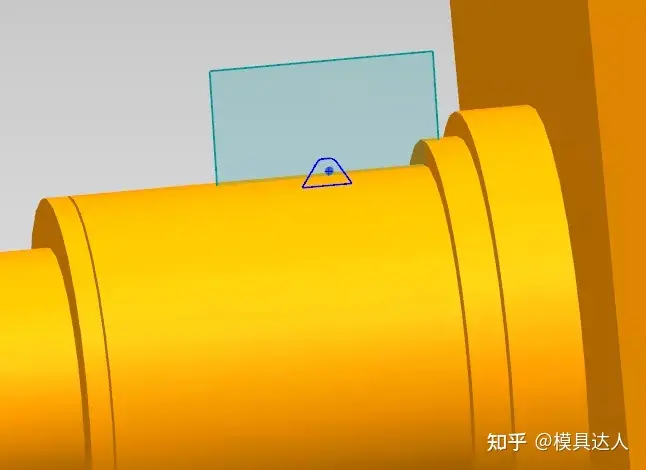

螺纹也是讲过好几次了，螺旋线扫掠

收尾也可以用扫掠来完成

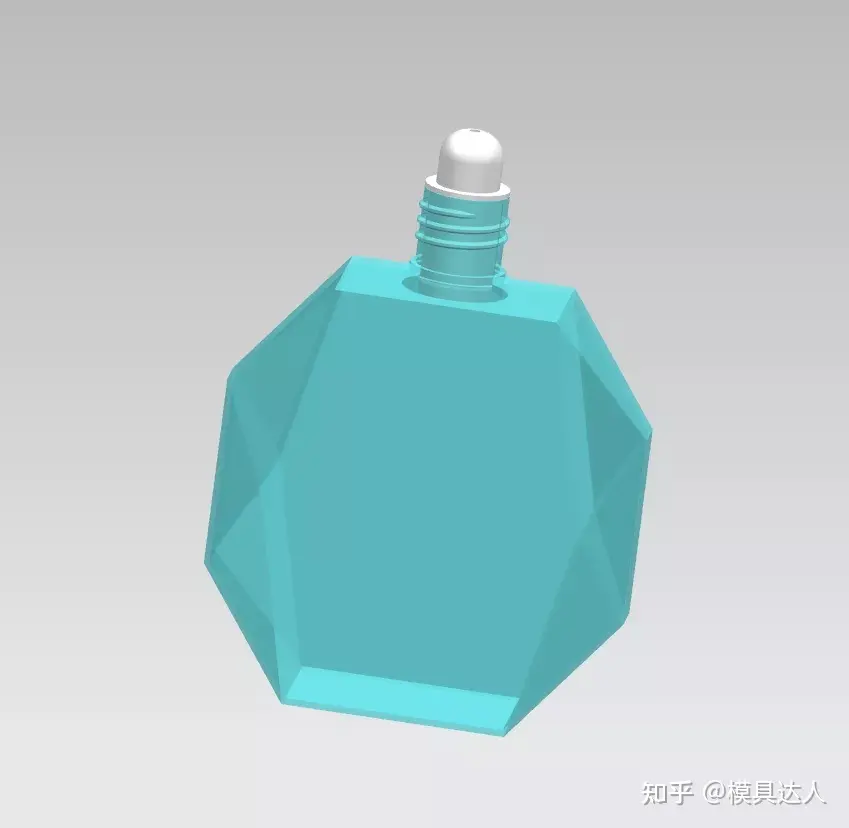

完成之后的瓶子

非常简单的小案例，来尝试下吧！
