UG细水口点进胶绘制技巧，快速上手

注塑模具有很多种进胶类型，有潜水进胶、牛角进胶、侧进胶、扇形进胶、细水口点进胶等等，3D最不好话的就是牛角进胶和细水口点进胶，那现在教大家如何快速绘制细水口点进胶。

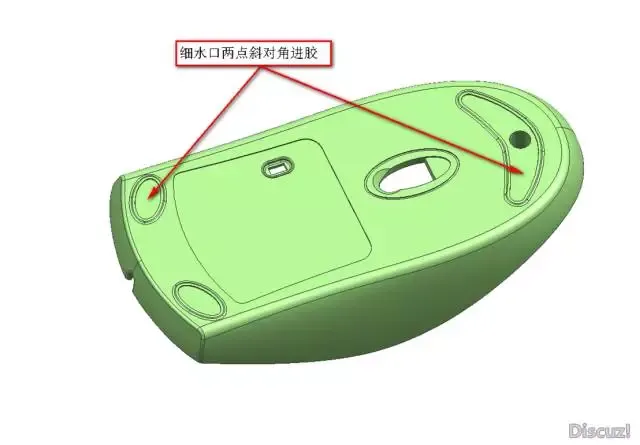

1.此产品为鼠标底壳，大小为60.96X115.32X22.48mm，考虑产品大小、外观和熔接痕等问题，建议采用细水口两点斜对角进胶，浇口点在鼠标放胶垫的位置，不会影响外观

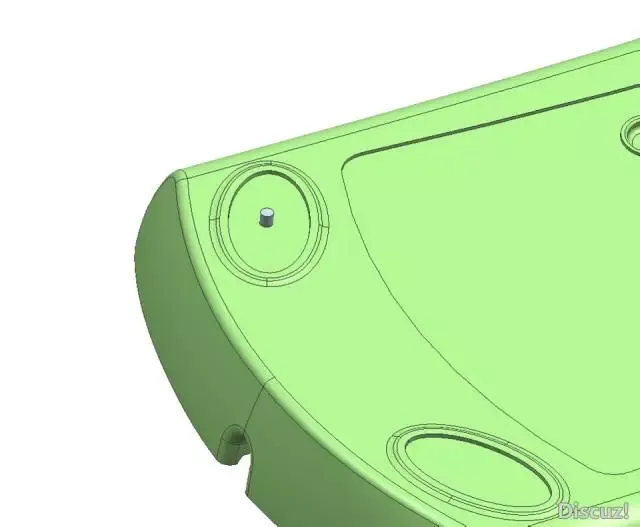

2.先用“圆柱体”命令创建一个Φ1x1mm的圆柱，位置如图所示，浇口位置尽量取整数

3.利用“拔模”命令将圆柱单边拔模15°，如图所示

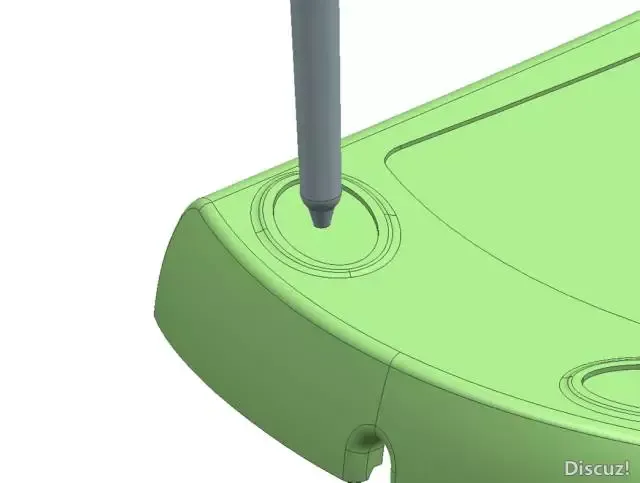

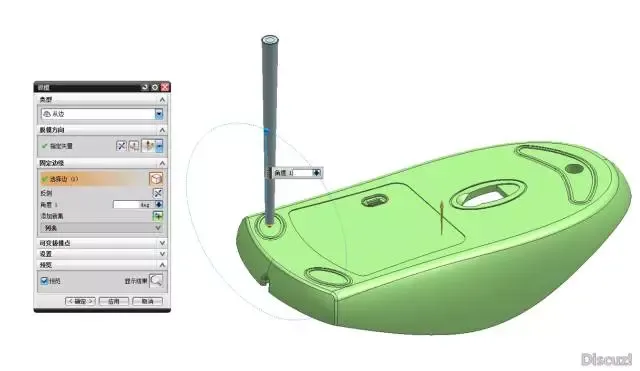

4.利用“圆柱体”命令创建分流道，大小为Φ2.5x60mm的圆柱，位置在浇口上面的圆心点，然后用“拔模”命令将分流道单边拔模1°，结果如图所示

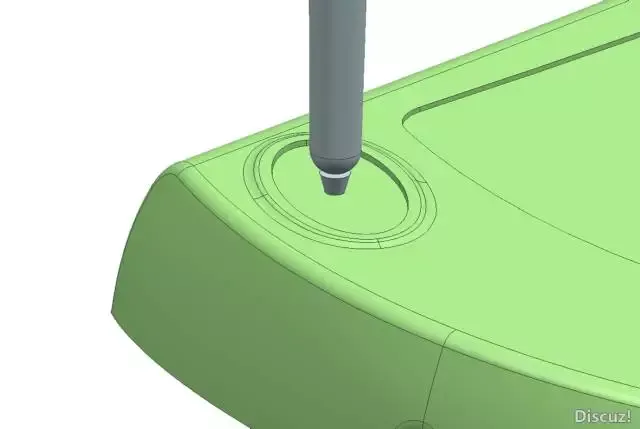

5.利用“边倒圆”命令将分流到末端倒R1.25的圆角，结果如图所示

6.将浇口延伸1mm,使其与分流道相交，再利用“求和”命令将浇口与分流道求和成为一个整体，结果如图所示

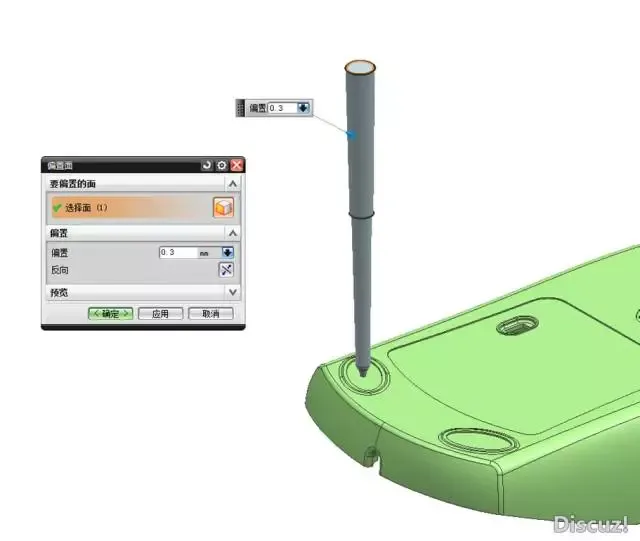

7.分流道在前模仁底面与A板框底有0.2-0.3mm的断差，防止加工精度误差错位，将分流道分割成两段，然后在A板上的分流道偏置0.3mm,再求和起来，结果如图所示

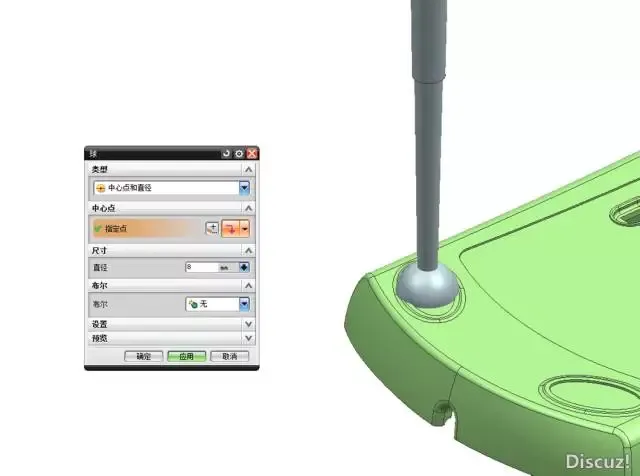

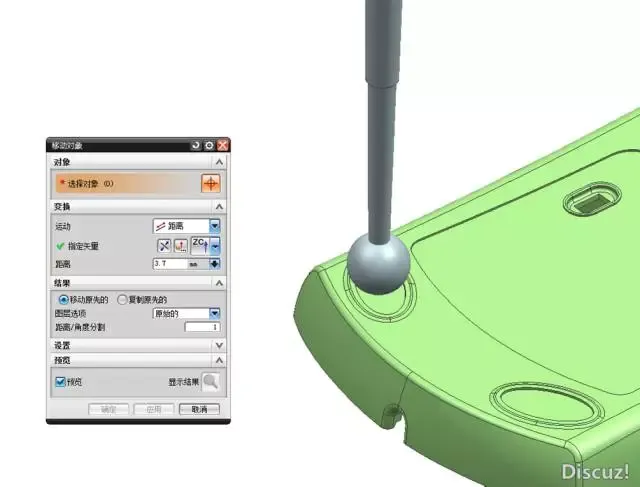

在浇口位置创建一个Φ8mm的球，然后将球体向分流道方向移动3.7mm,产品与球体求差，结果如图所示

9.将流道下沉0.3mm,复制一个流道及波点到鼠标的斜对角，结果如图所示
