UG/NX绘图技巧：深沟球轴承的绘制方法

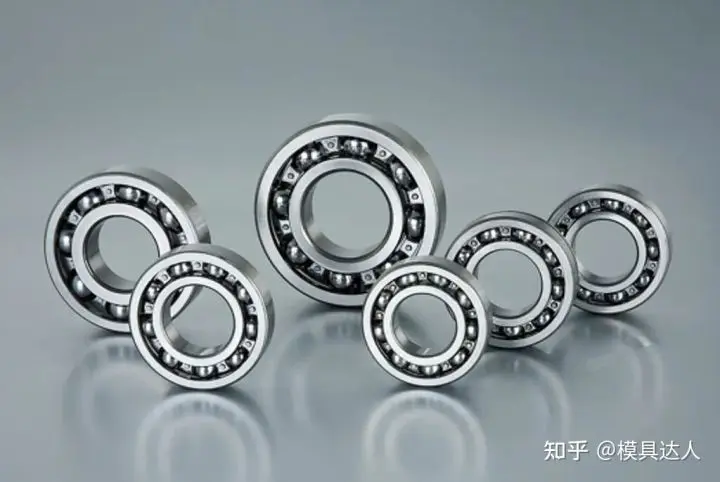

深沟球轴承作为应用的最广泛的一种轴承，他的特点你都知道多少？

今天咱们来用UG软件绘制一个这样的标准件轴承吧！重用库虽然也能调取，但是轴承的样式还是的自己了解的，来看看建模的思路吧~

建模过程：

1、新建文件后，先在XOY平面绘制草图，样式如下，具体尺寸根据自己想法来就行

修剪多余曲线后，得出如下草图样式

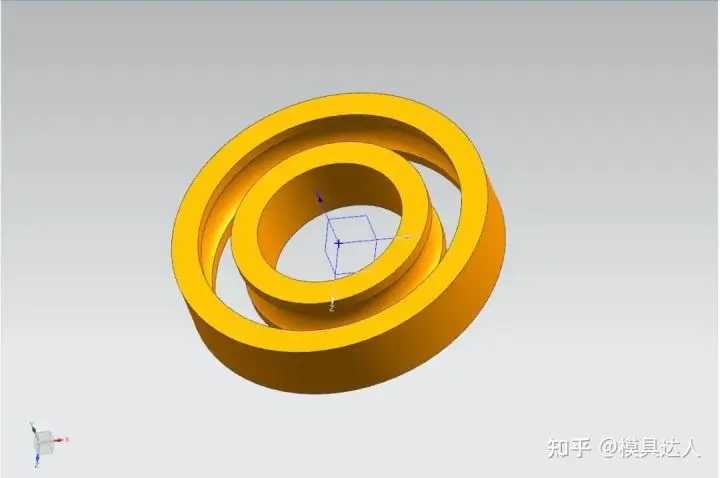

2、将草图旋转成型实体 ，指定矢量为Y轴。

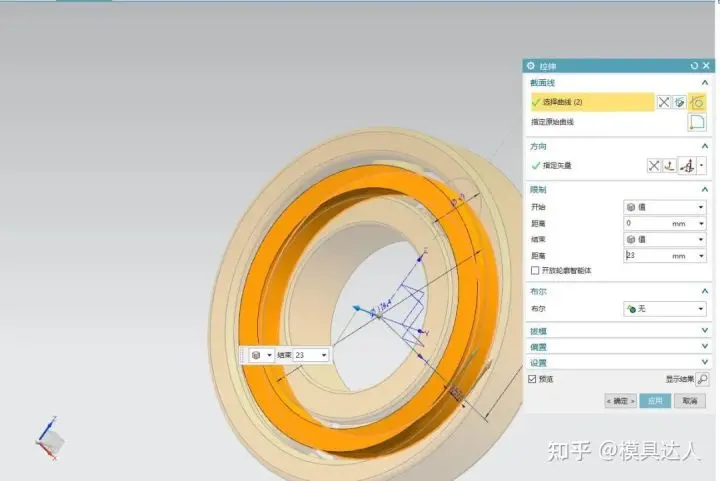

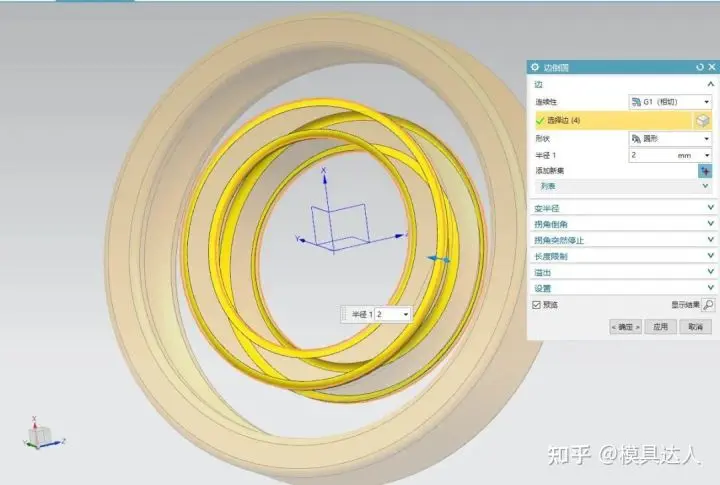

3、对实体做边倒圆，外圆半径4mm，内圆半径2mm。

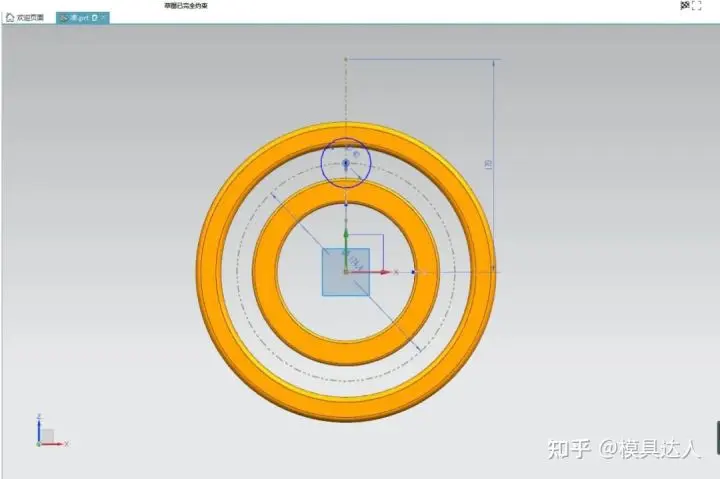

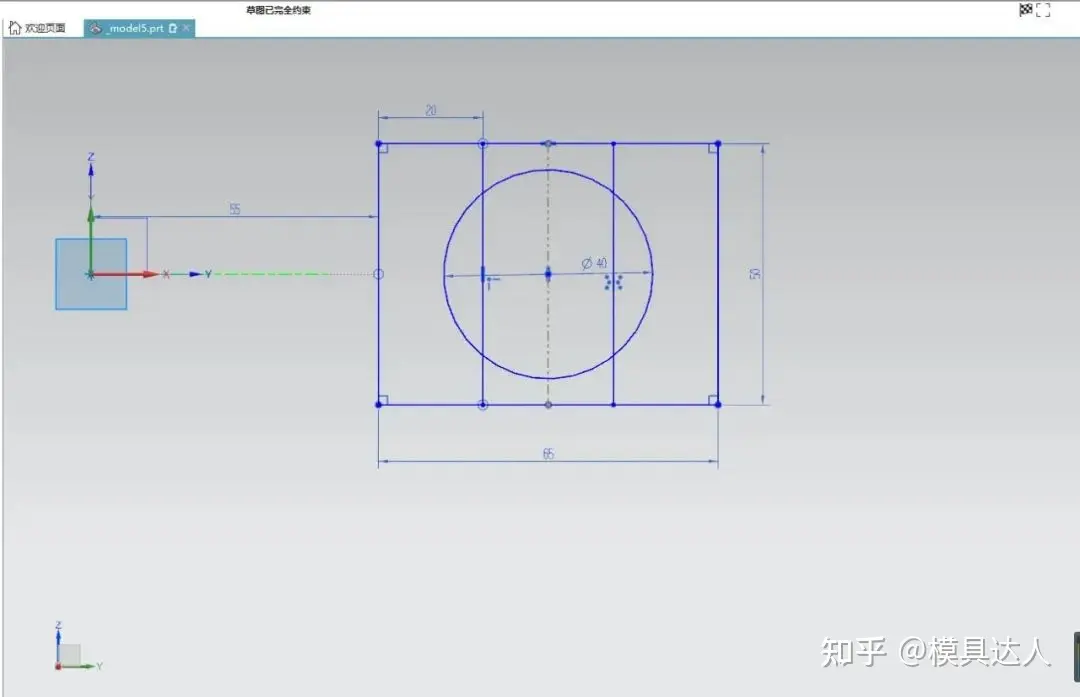

4、在XOZ平面绘制草图，圆的直径可以参考174.4mm，相交点做圆，直径为40mm。

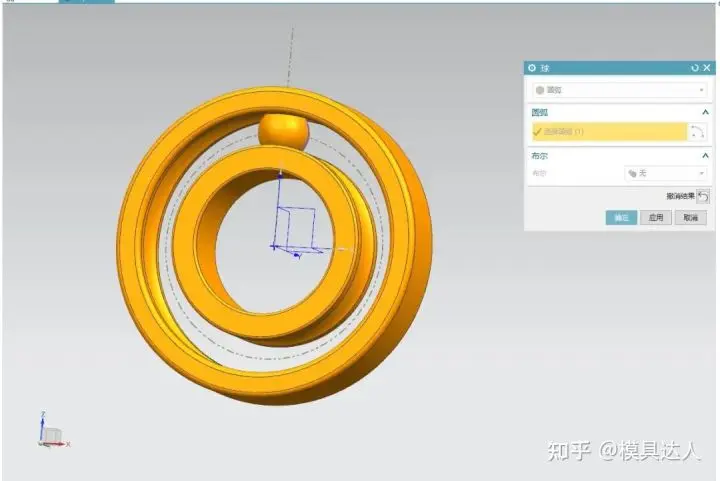

5、插入设计特征——球体，生成方式选择圆弧 ，然后点击草图

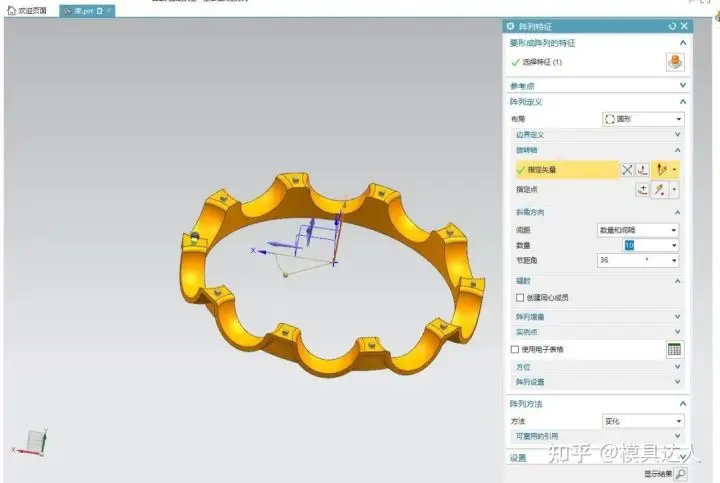

6、阵列球体，类型选择圆形，数量10个、跨距360°

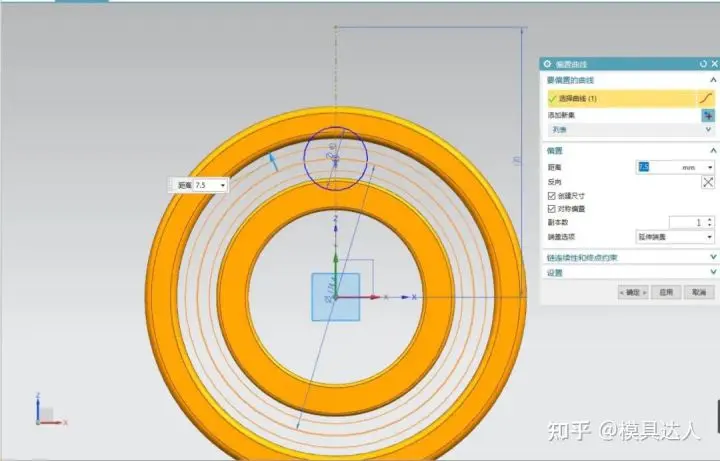

7、再在XOZ平面继续绘制草图，偏置曲线，距离7.5mm。

8、拉伸草图做实体，高度23mm。

隐藏一下之前做出来的旋转体

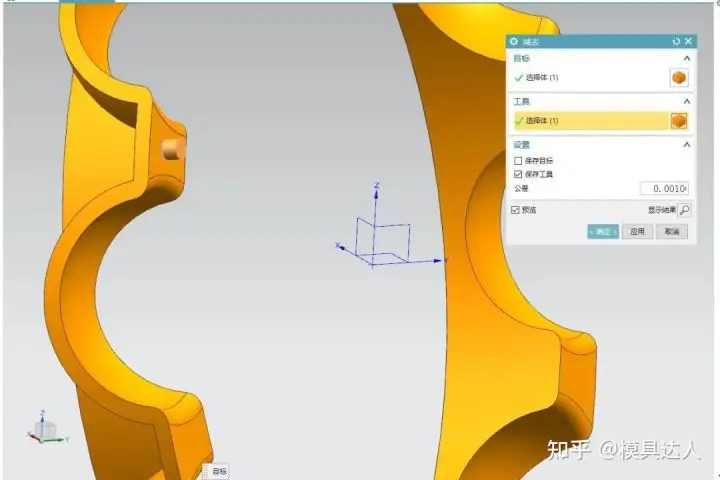

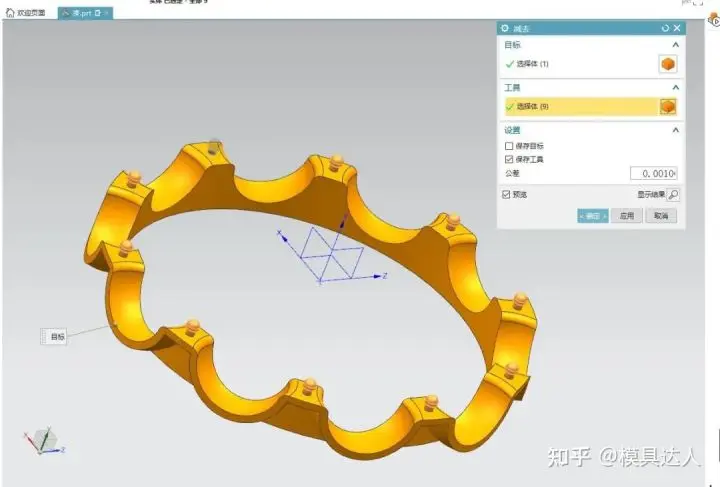

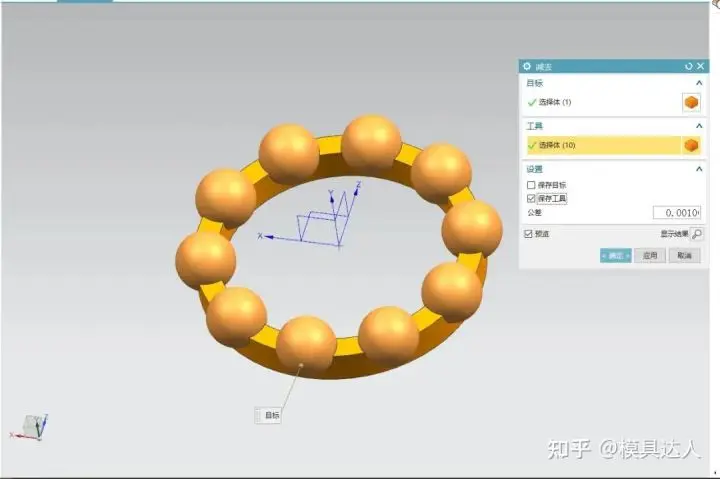

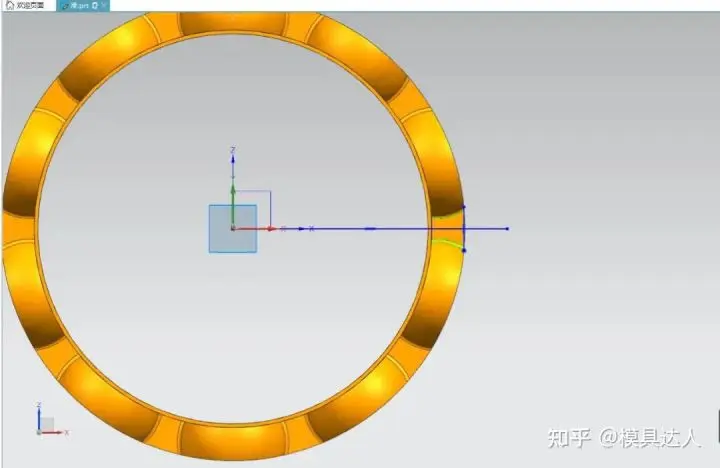

9、将球体与拉伸圆环进行布尔求差，这里求差的时候记得点击保存工具

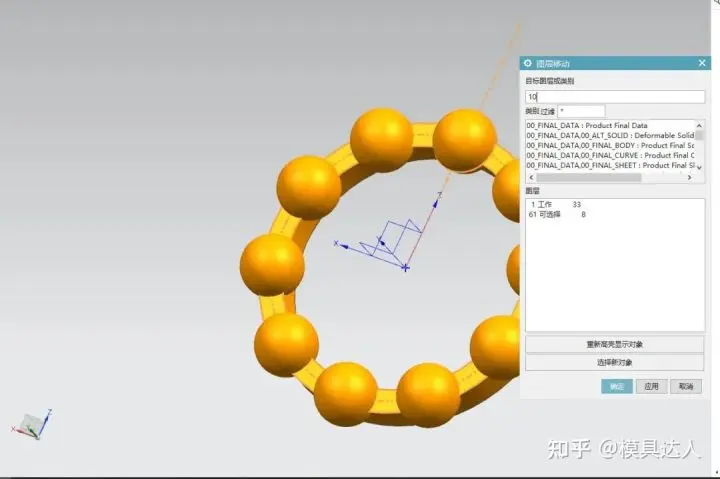

草图曲线移动到图层中，球体隐藏。

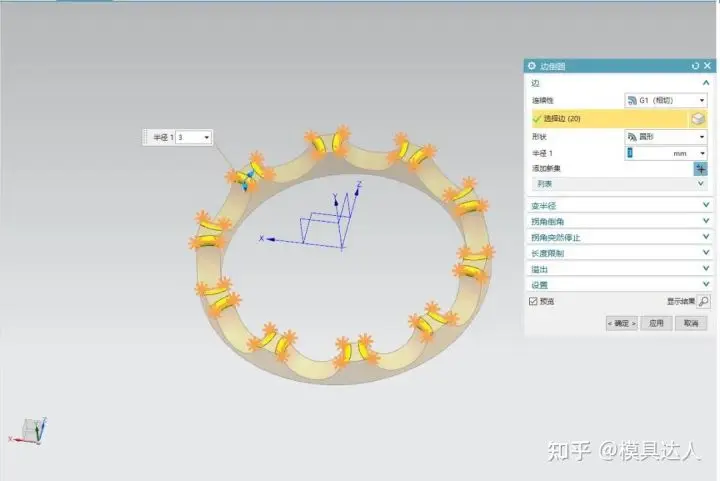

10、将求差后的圆环倒圆角，半径3mm。

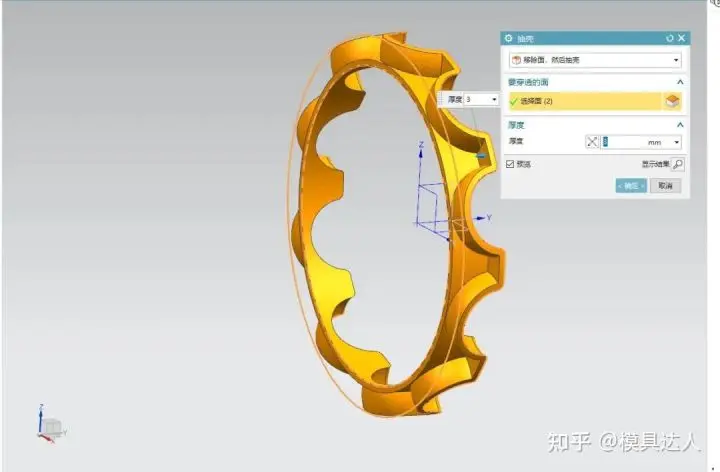

11、对背面做移除面抽壳，厚度2mm。

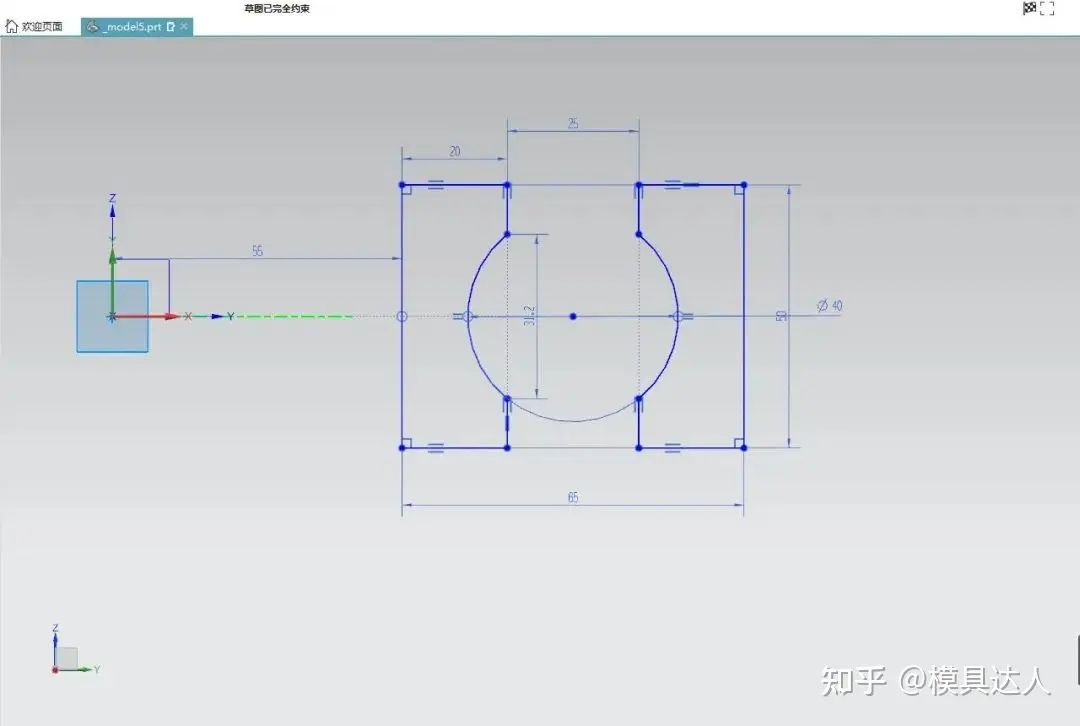

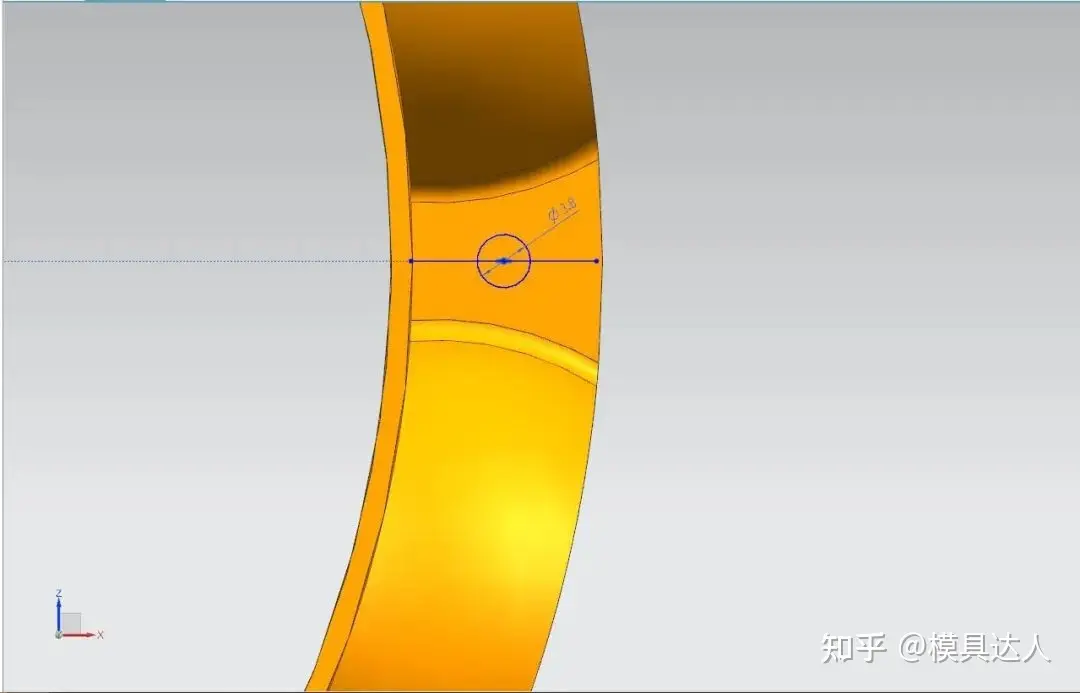

12、继续在XOZ平面绘制新草图，绘制小圆，直径3.8mm

13、拉伸实体做求差，同样是选择保留工具。

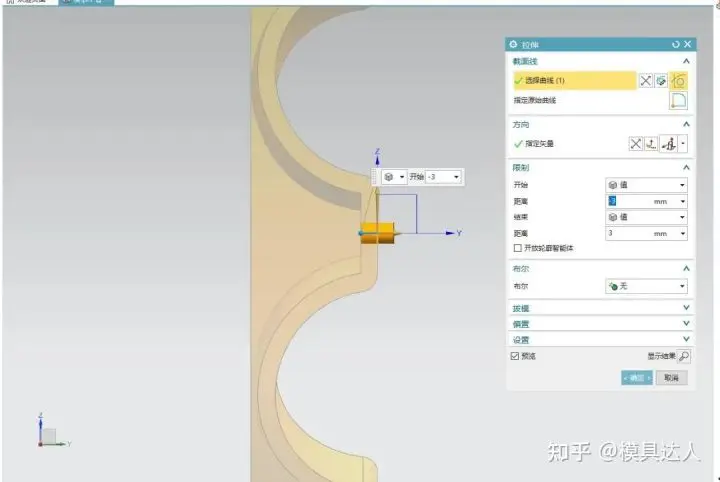

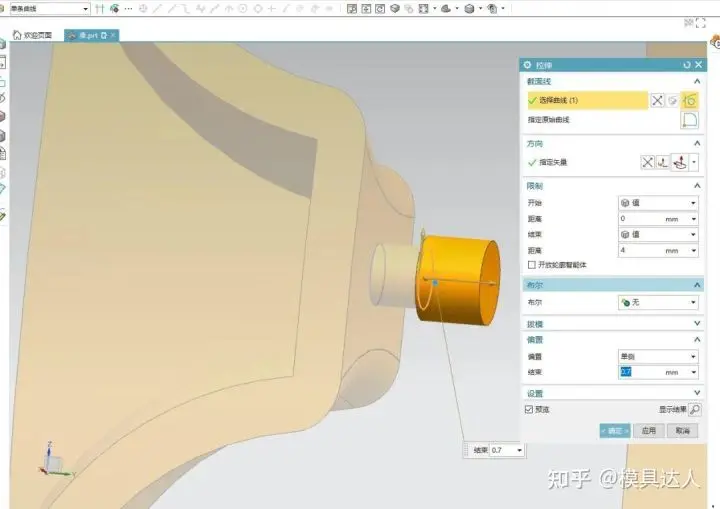

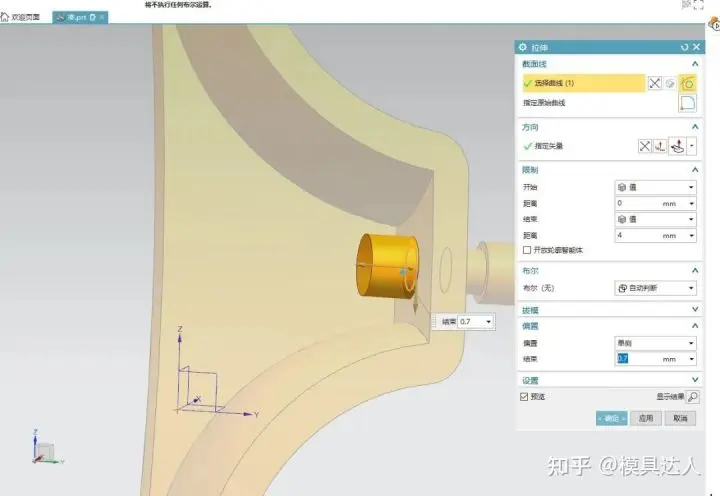

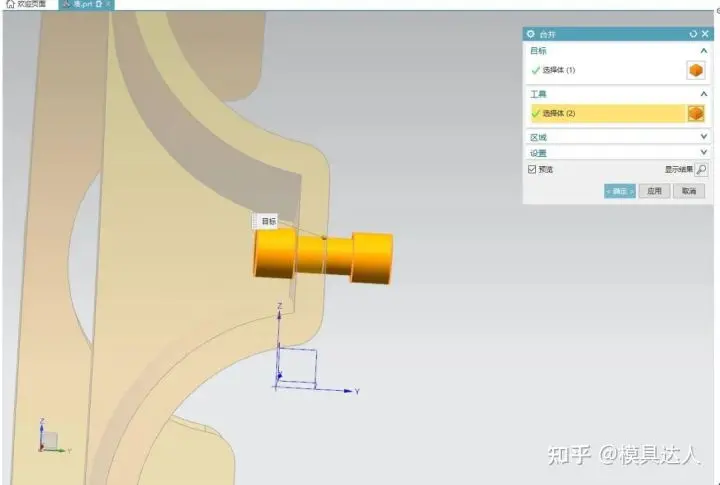

14、拉伸圆柱边并进行偏置，距离0.7mm。

求和一下后，固定销就完成了

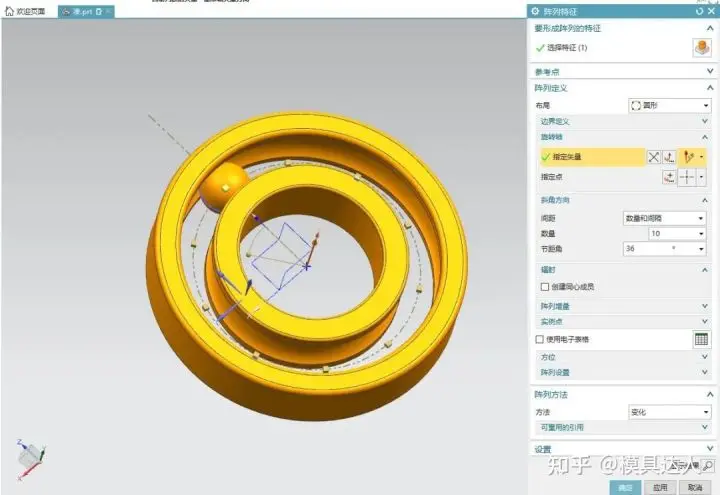

15、同样阵列几何特征，数量10个，跨距360°。

16、同样进行求差并保留工具

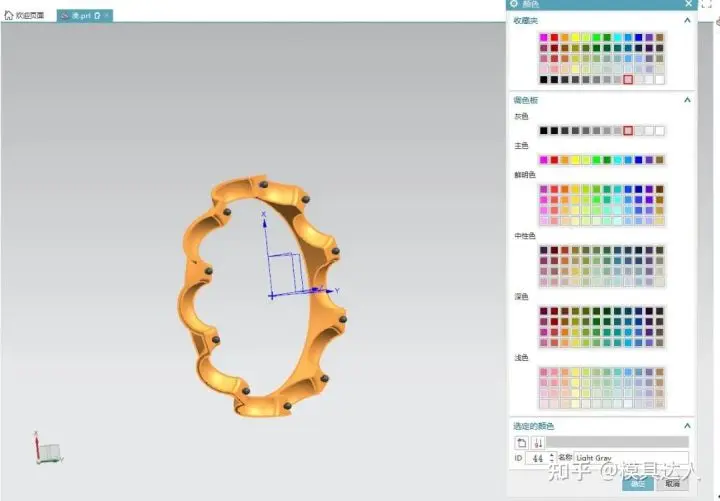

现在基本完成了，修改下颜色。

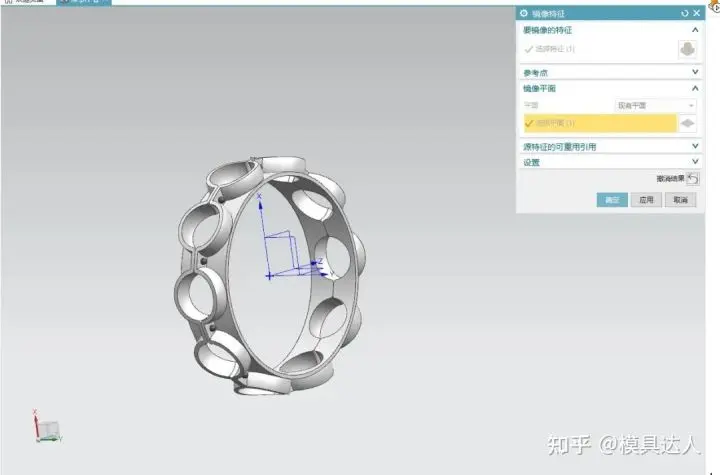

将它镜像到另一侧

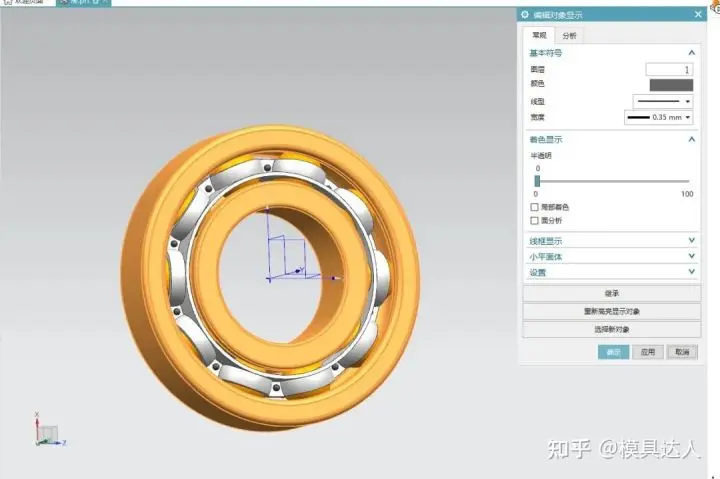

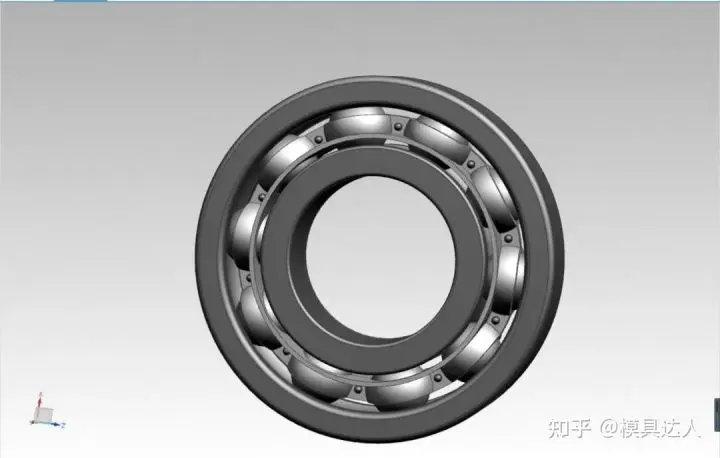

最后显示出隐藏的球体，改颜色渲染就完成模型
