UG NX10.0剖面图绘制全攻略：工程图局部剖视图绘制方法详解

UG10.0工程图怎么绘制局部剖视图？UG10.0中绘制的工程图想要绘制局部剖视图，该怎么绘制呢？下面我们就来看看详细的教程，需要的朋友可以参考下

UG10.0中想要绘制局部剖视图，该怎么绘制呢？下面我们就来看看详细的教程。

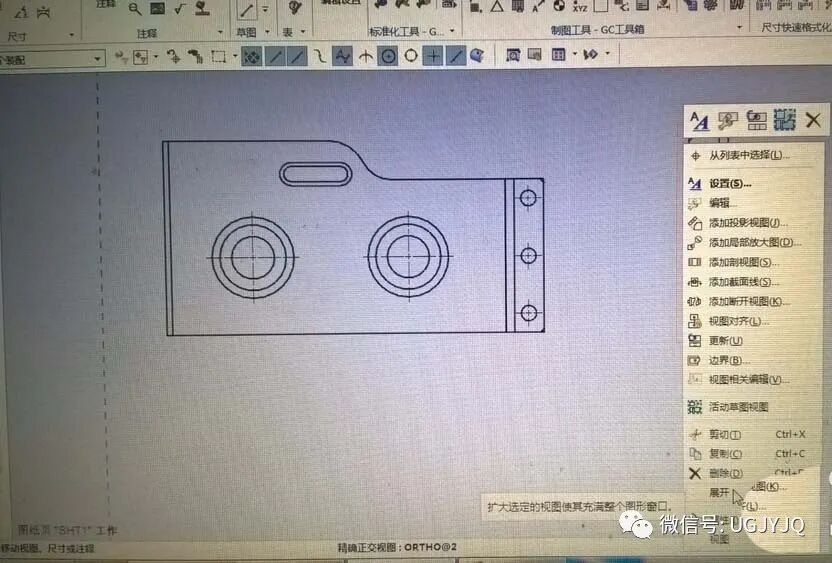

1、打开UG，进入制图模块，在左视图上点击右键，选择“展开”。

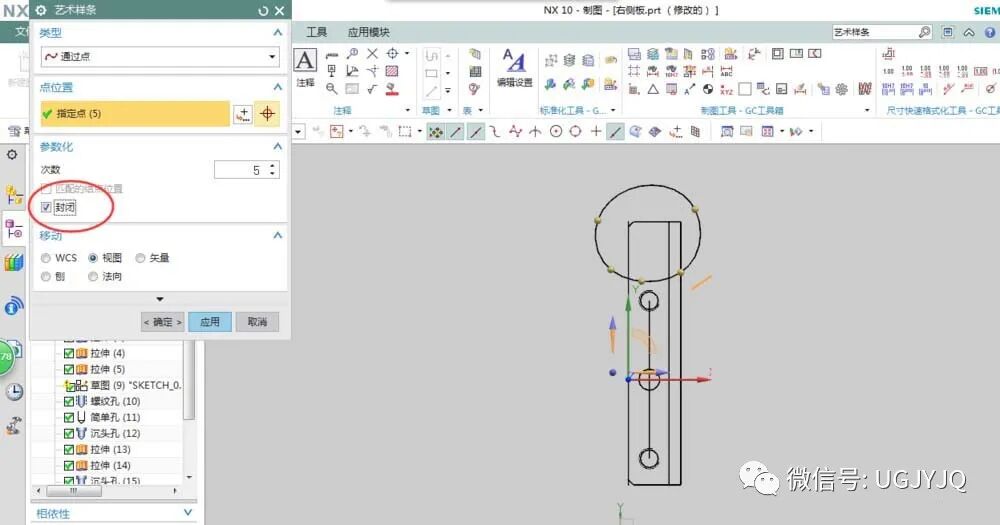

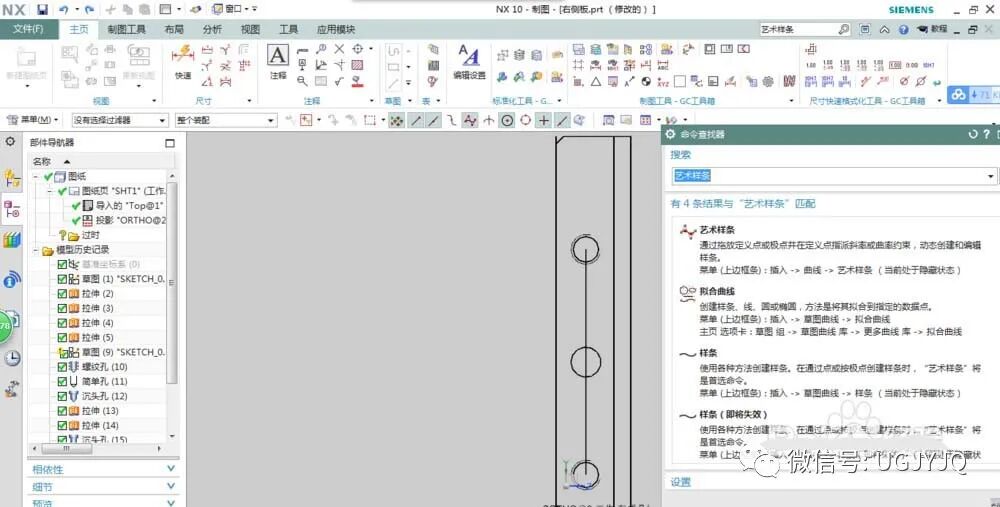

2、从命令查找器查找“艺术样条”命令并启动，在弹出的艺术样条命令对话框中勾选“封闭”选项。绘制样条曲线并调整大小。

3、右键点击视图，并点击“展开”，进入原先视图。

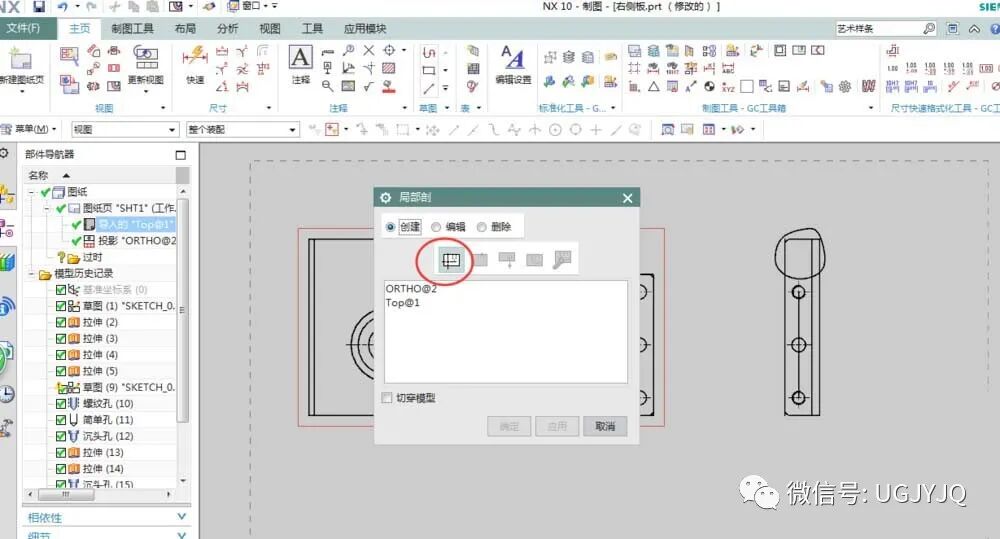

4、从UG工具栏上点击“局部剖”选项，首先选择要剖切的视图。

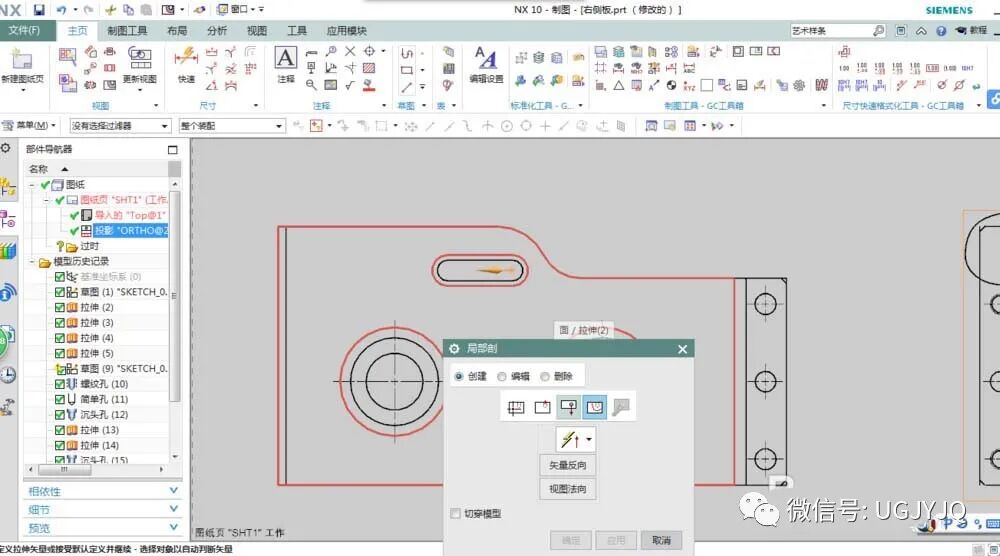

5、在主视图上要观察区域内部上选一点并调整方向矢量。

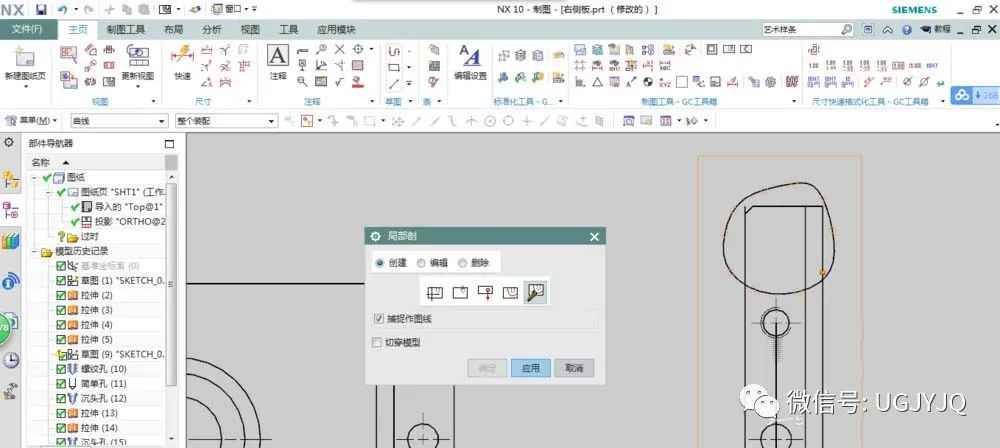

6、选择上面用艺术样条命令画的曲线，点击确定完成局部剖画法。

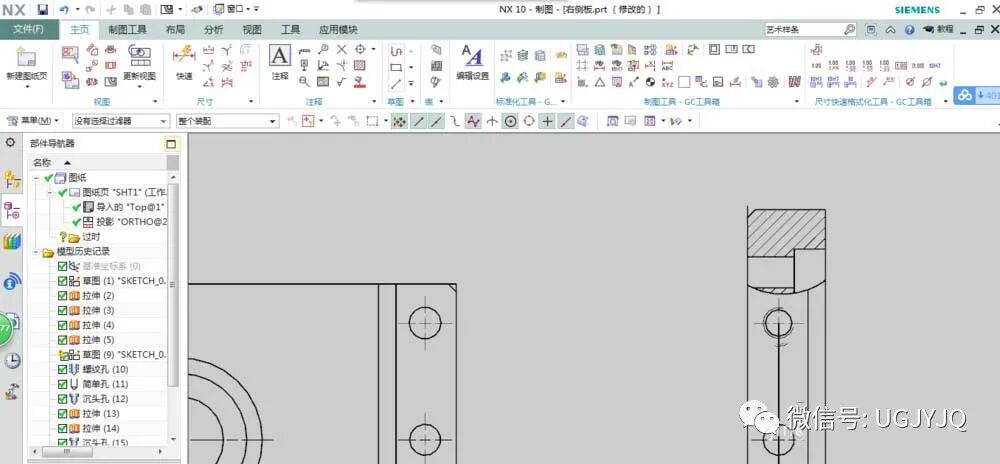

以上就是UG10.0工程图绘制局部剖视图的教程，希望大家喜欢!
