UG/NX趣味建模：粽子香囊模型，附穗儿更精致

就在我查找南北粽子差异的时候，我意外看到端午节还有一个习俗是佩戴香囊！那么那么今天就给大家带来一个特殊的模型——粽子香囊模型的建模，赶紧来看看吧！

建模过程：

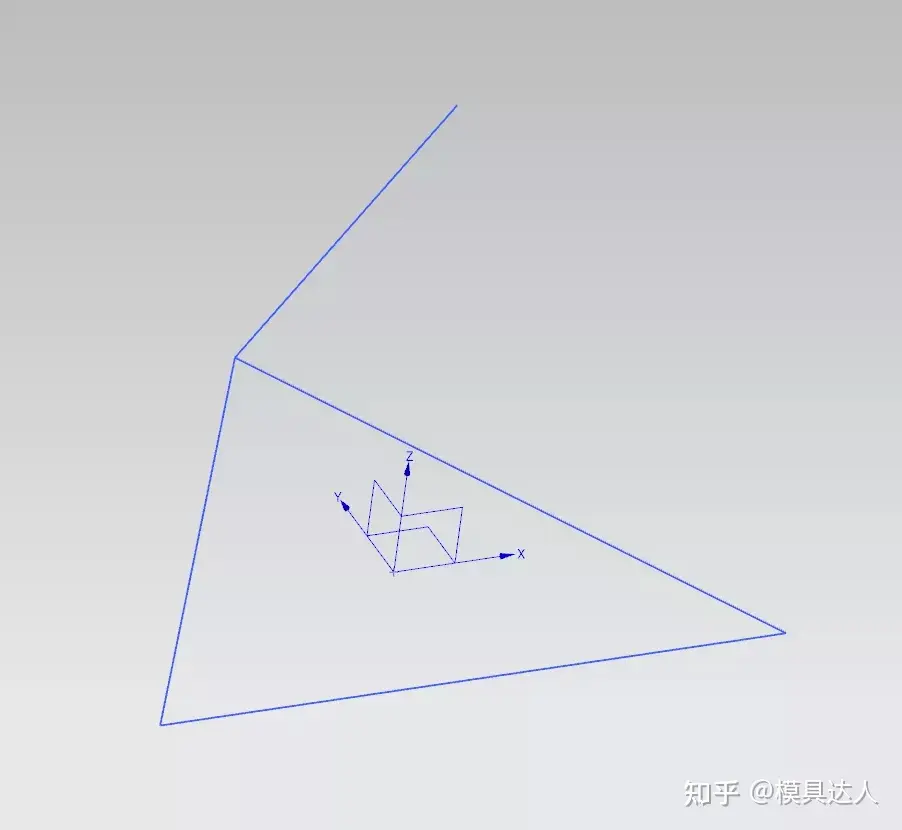

1.打开UG，绘制草图边为100mm的正三角形以及在YZ平面绘制60度的直线

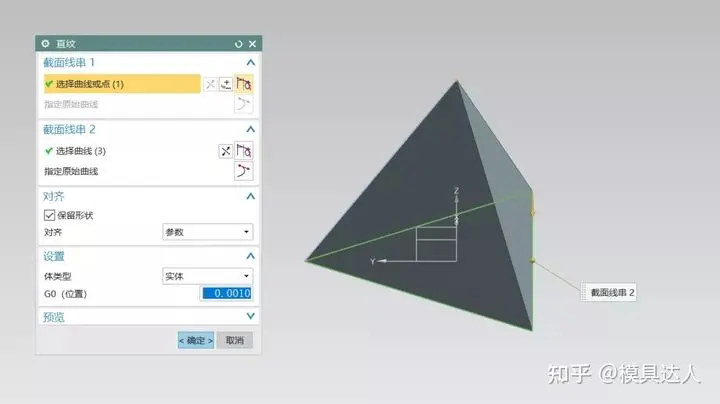

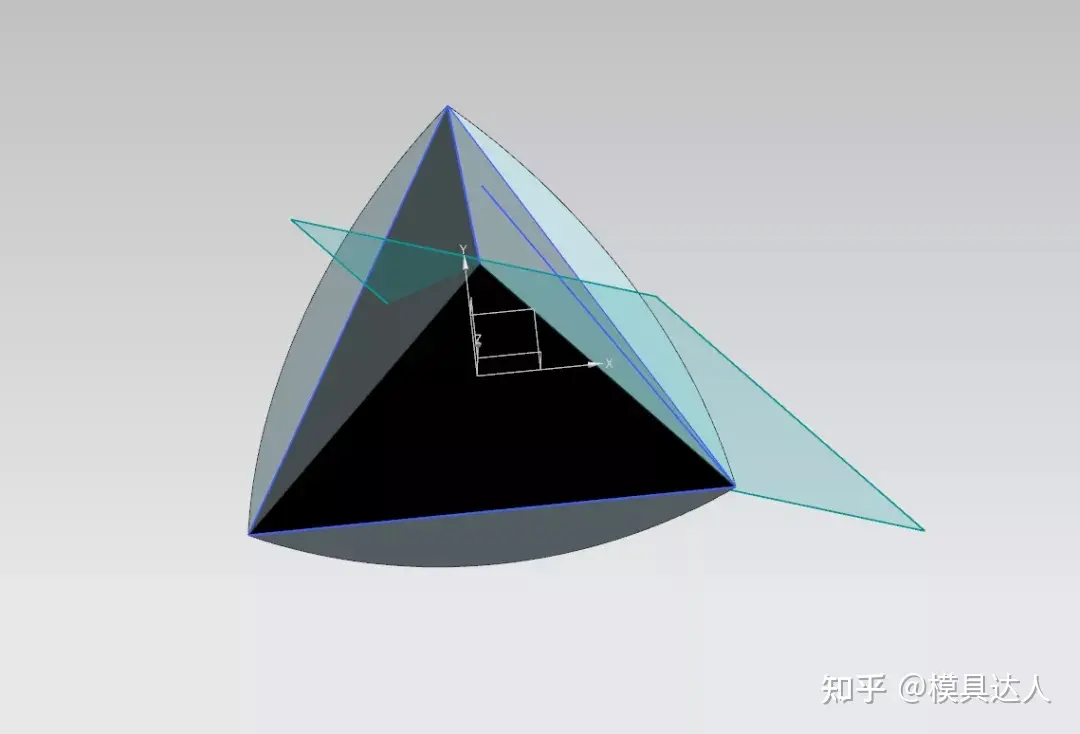

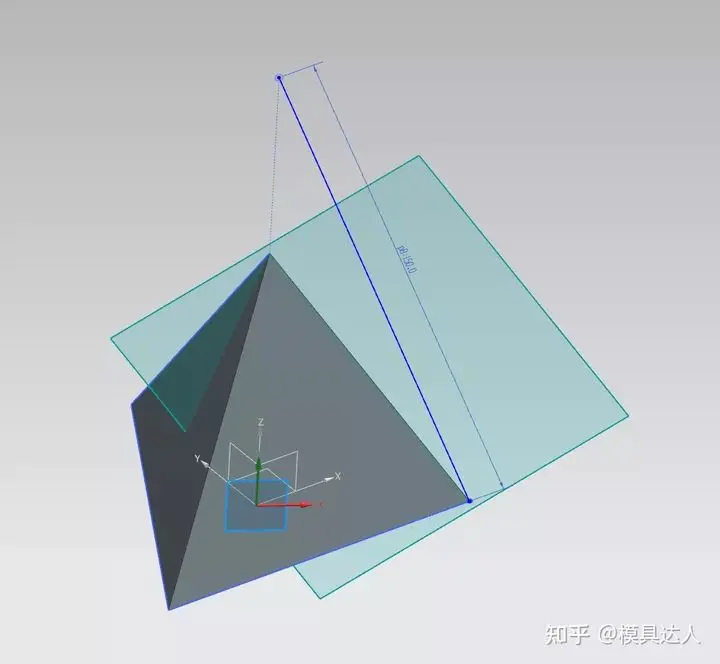

2.直纹做三菱锥后创建基准面绘制直线

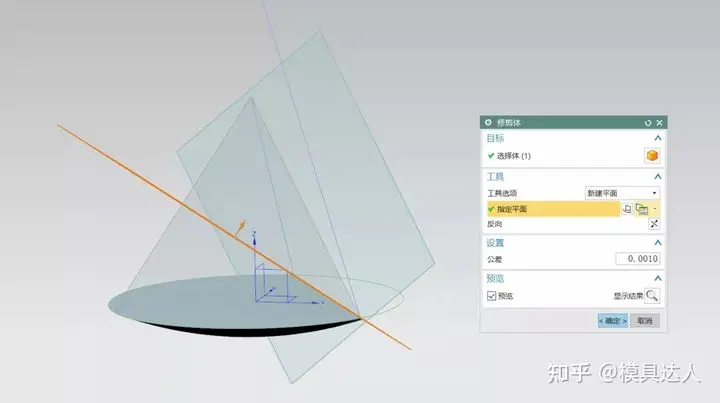

3.在直线端点绘制一个球体，然后用底面修剪

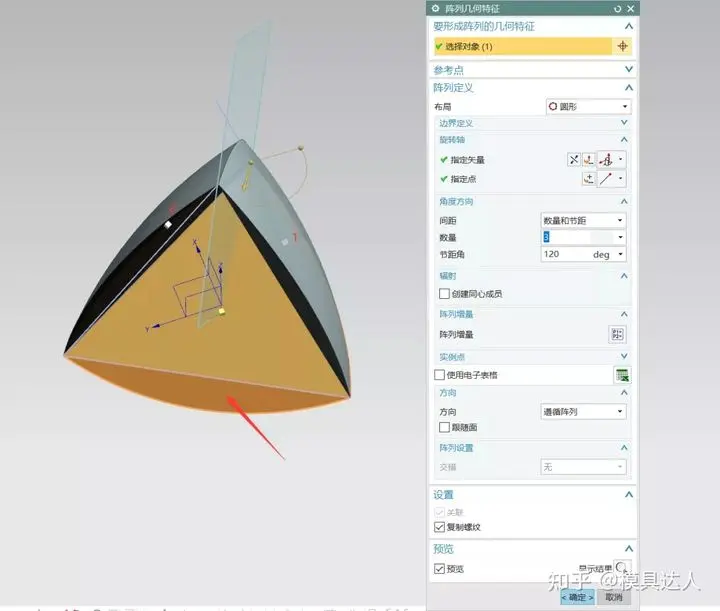

4.阵列底部的弧面体，让每个面都是弧面

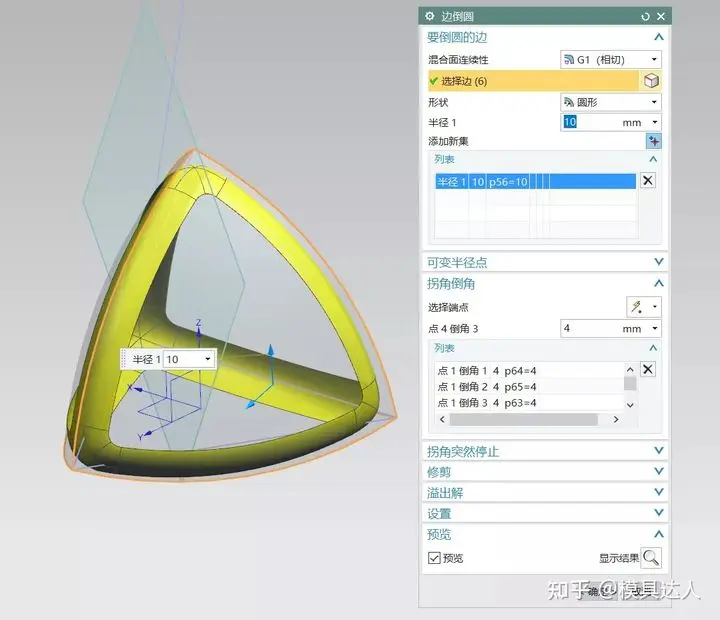

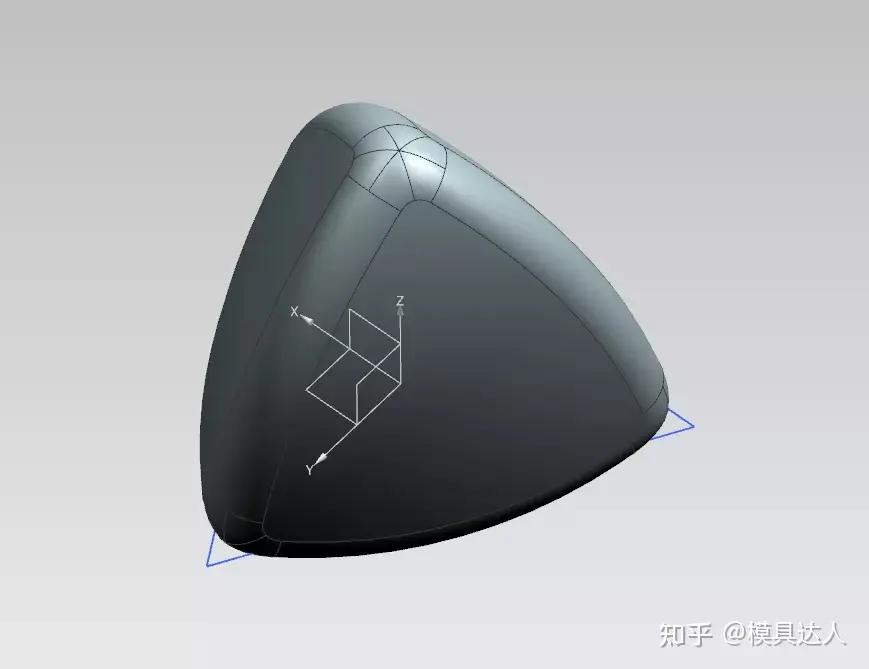

5.求和后倒圆角得到我们的粽子体（可以用创意塑形来完成哦）

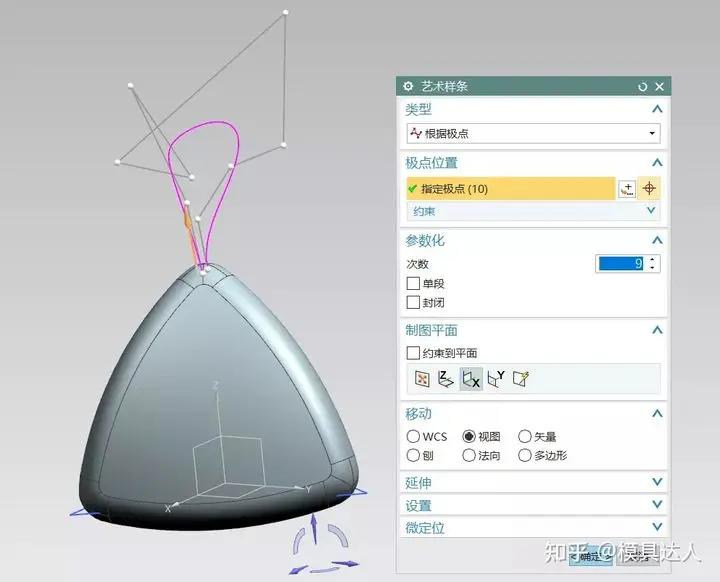

6.接下来就是绘制吊绳的艺术样条线了

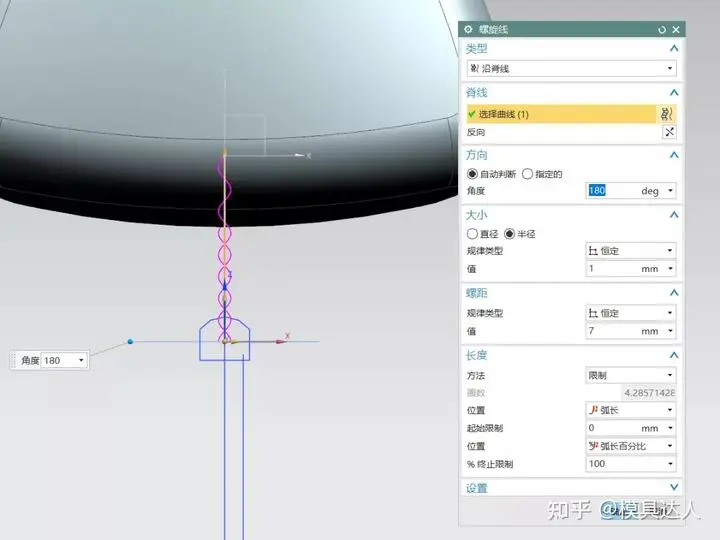

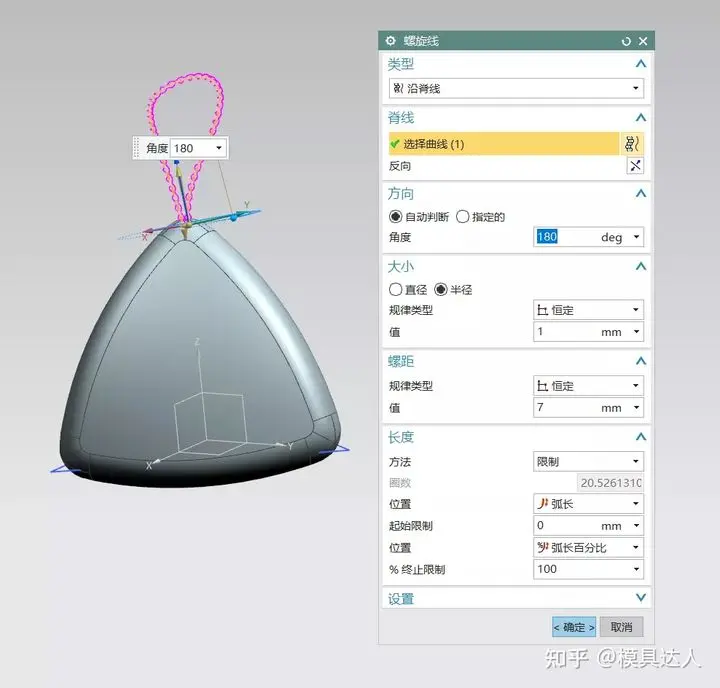

7.沿着艺术样条做两根缠绕的螺旋线

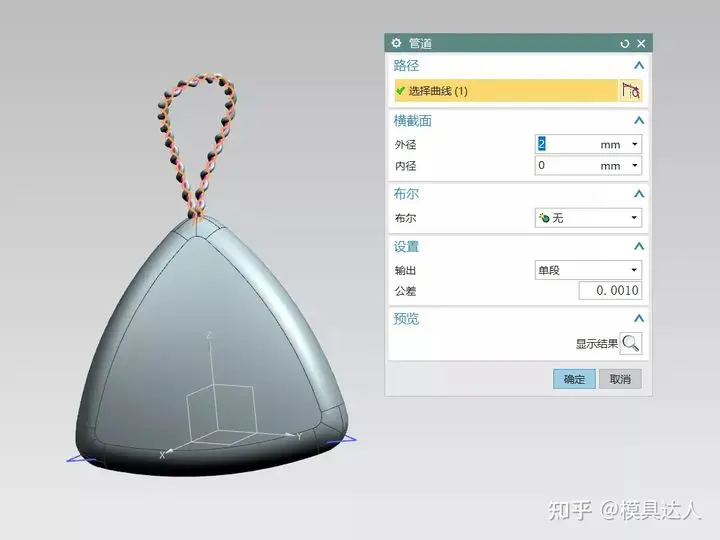

8.给两根螺旋线做管道

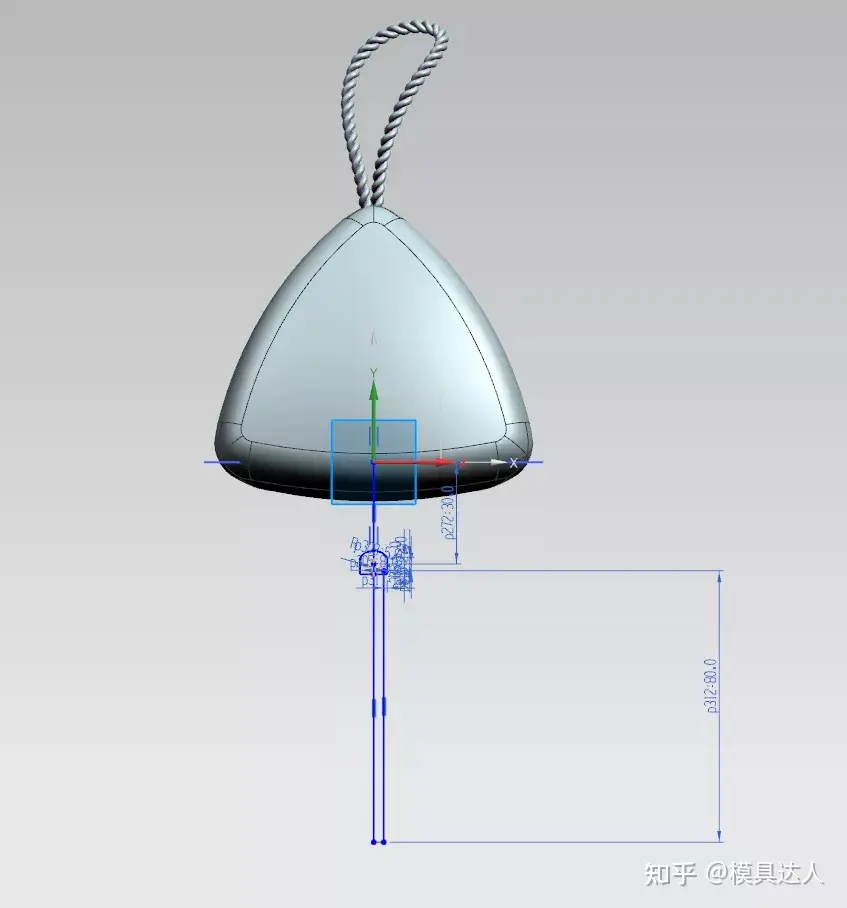

9.求和后草图绘制吊坠的草图

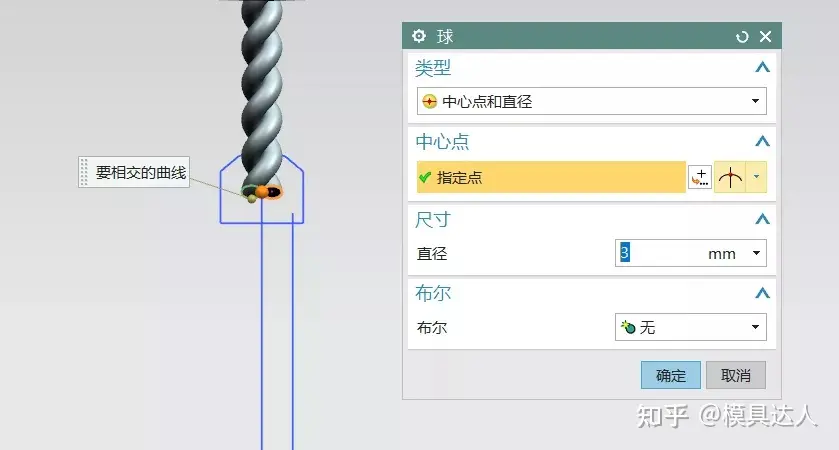

10.这一部位两根缠绕的螺旋线后做管道并加入一个球体

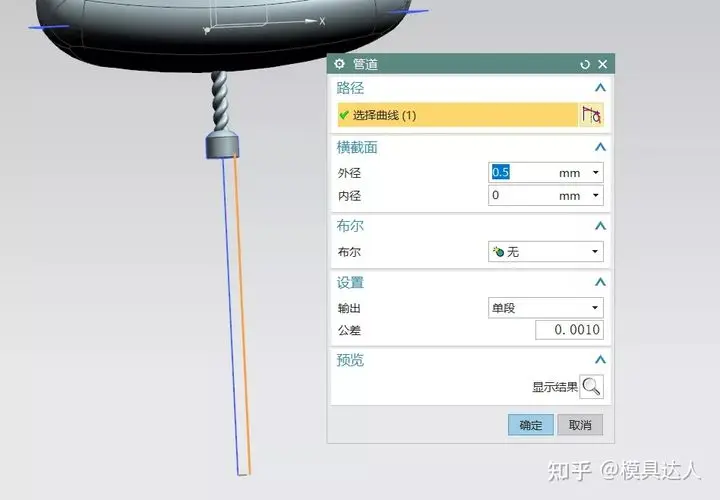

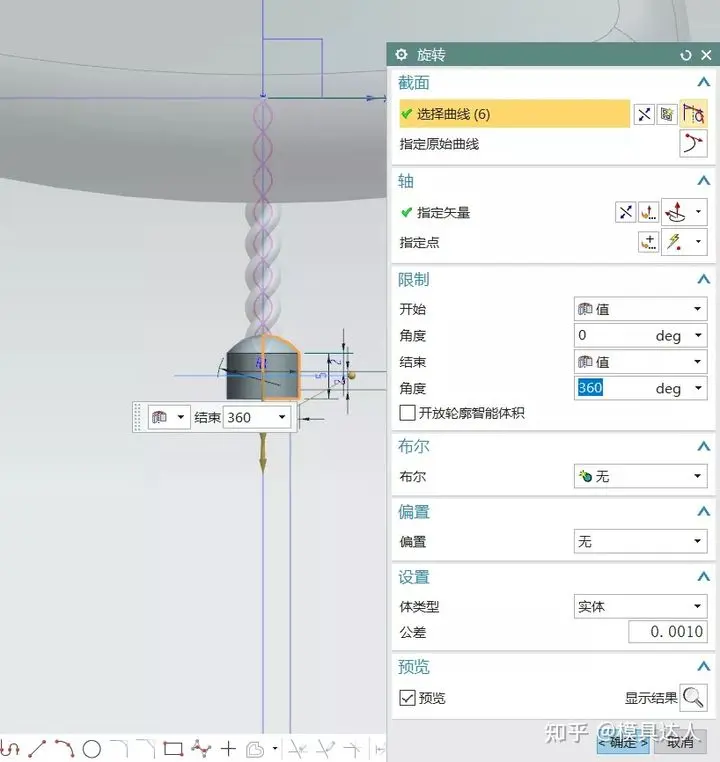

11.旋转做这个栓绳体，下方绳子做0.5mm管道

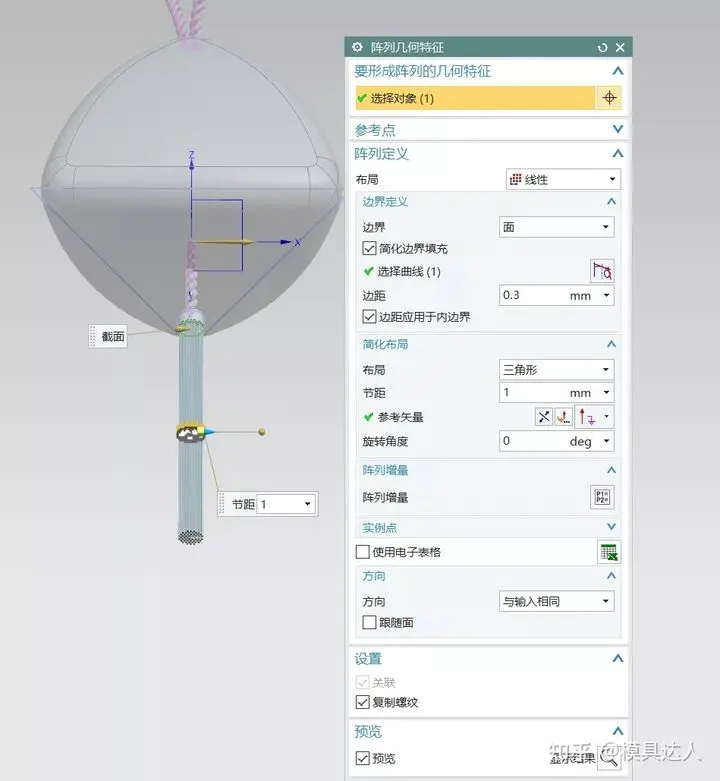

12.在范围内阵列绳子

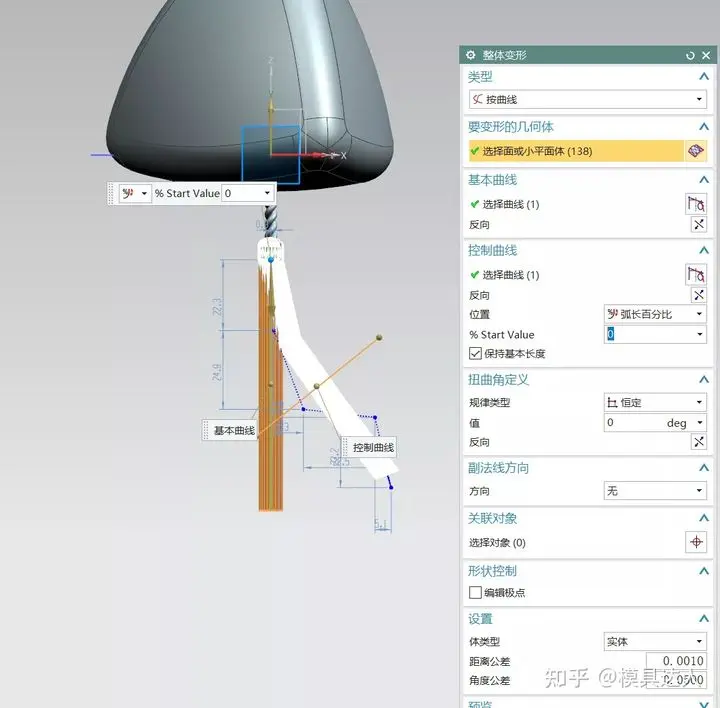

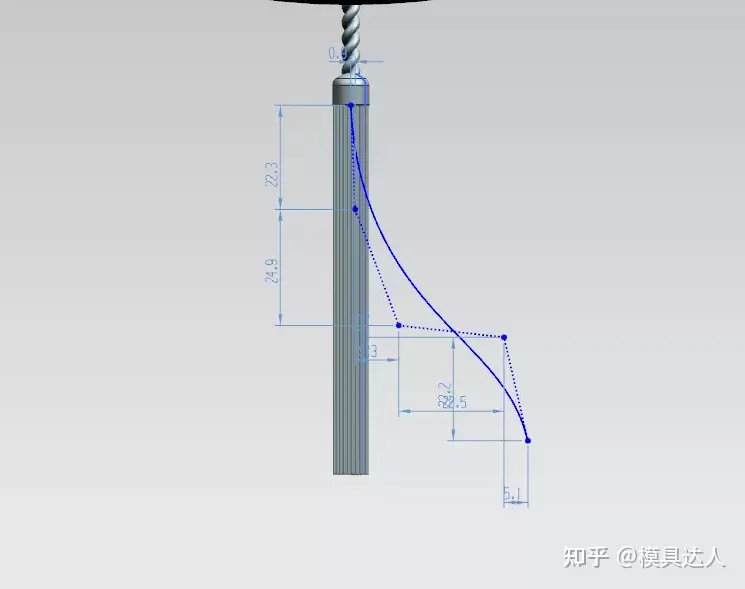

13.求和后草图绘制艺术样条一根，进行整体变形

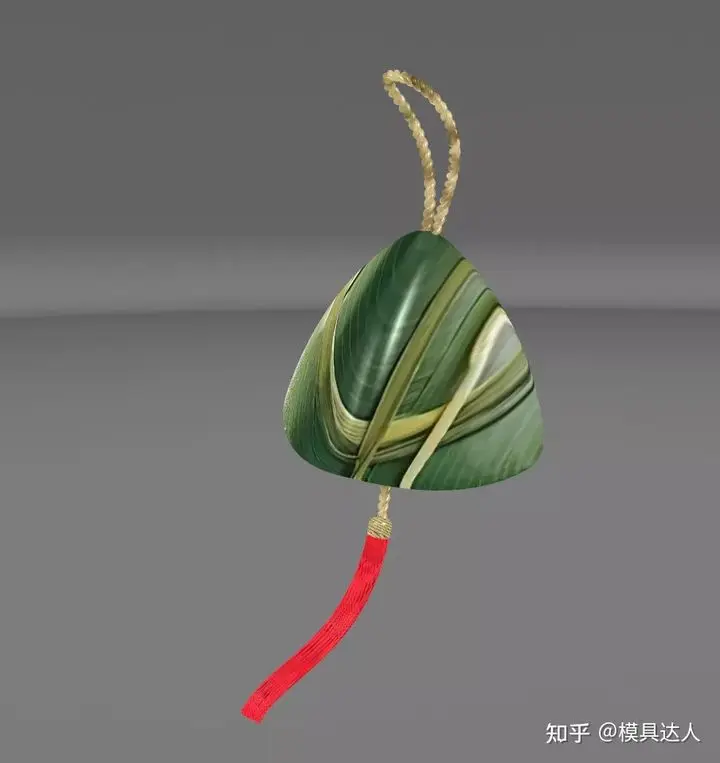

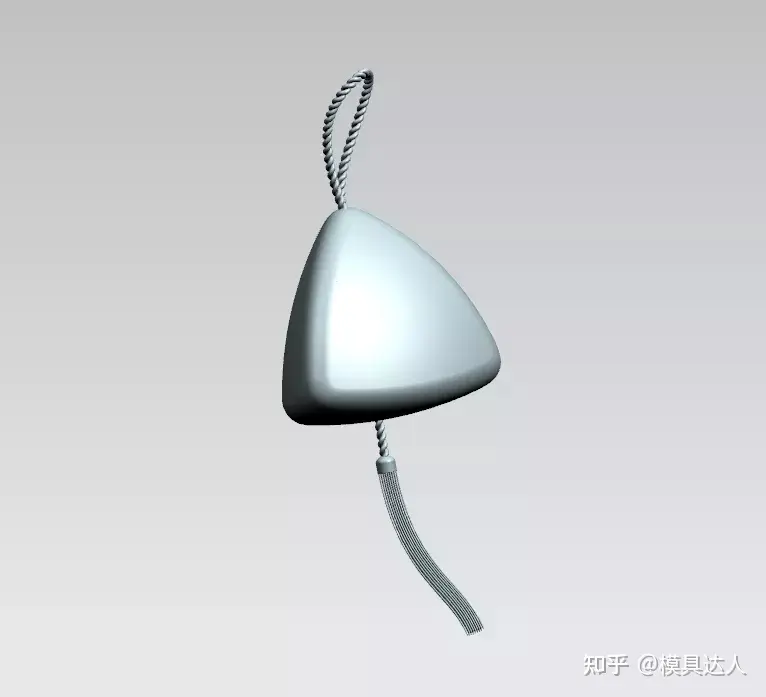

可以不保留原来的体，贴图进行渲染
