这次给大家准备了一个UG橡皮鸭模型，洗澡时必不可少的塑料玩具，来看看模型的建模的教程吧！

建模过程：

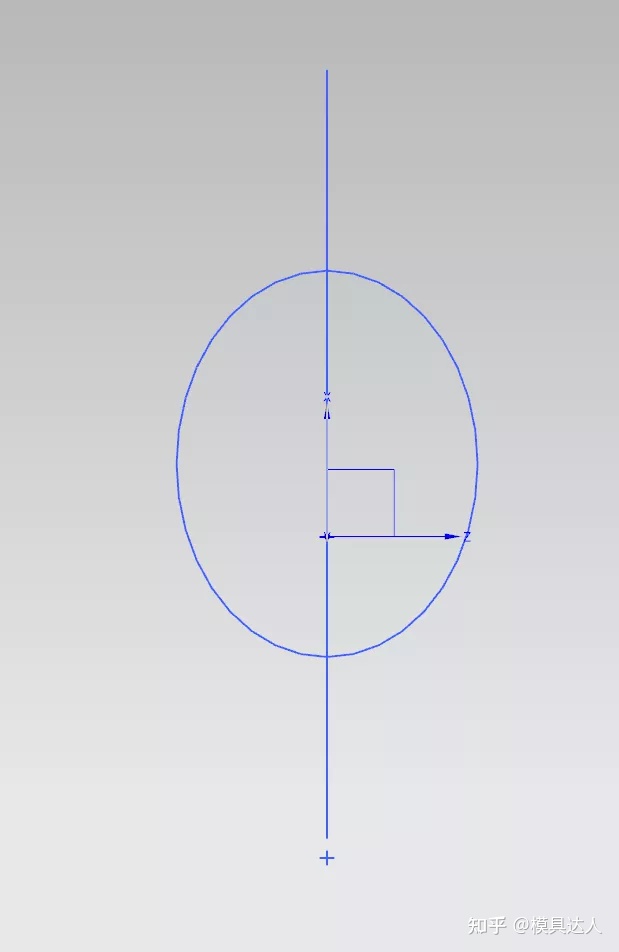

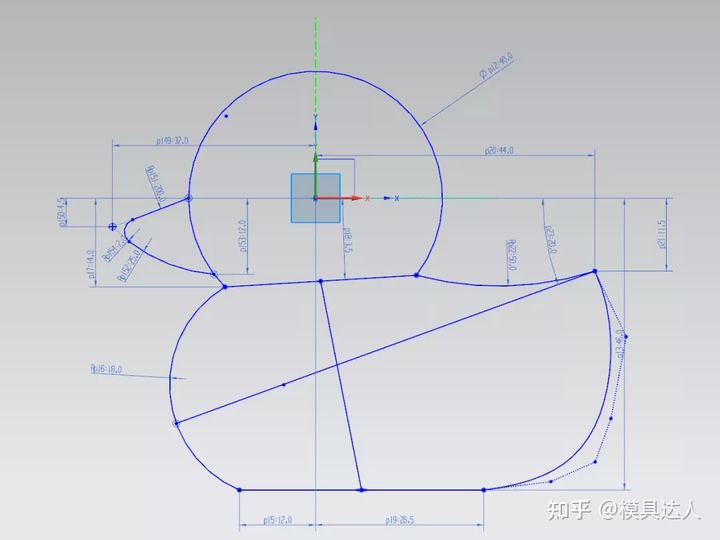

1、新建任务，先绘制一幅小黄鸭轮廓草图，然后在轮廓的底部平面绘制一个椭圆形的底面

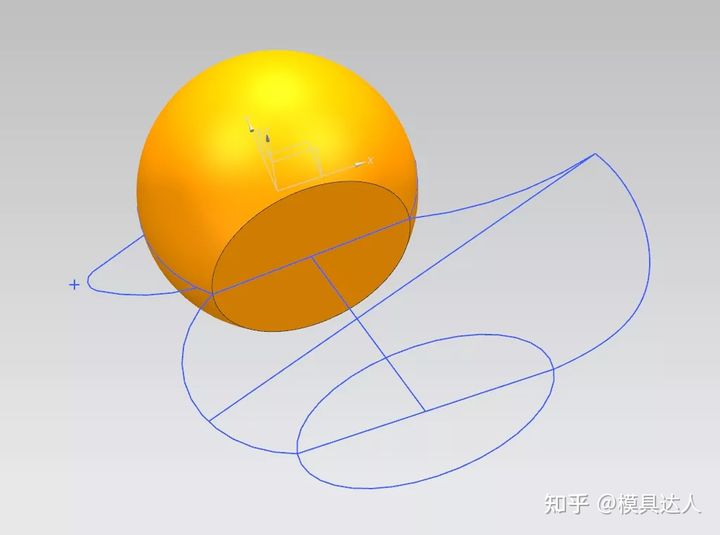

2、在脑袋的位置插入一个球，然后修剪出脖子的平面

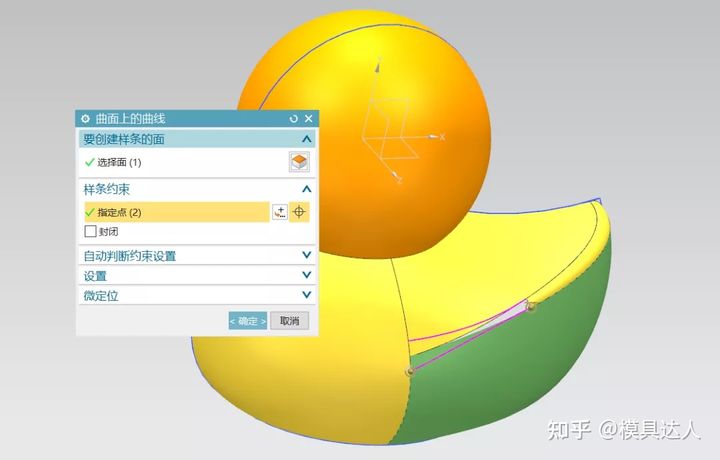

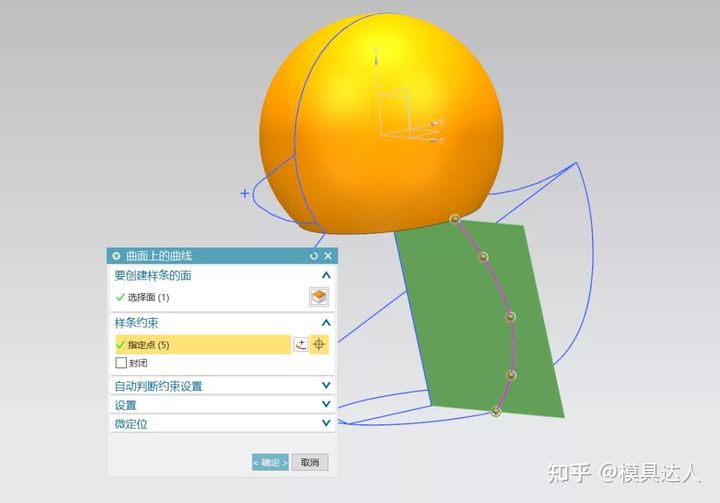

3、拉伸一下草图1的直线，用点集标出交点，使用曲面上的曲线命令绘制出一条曲线

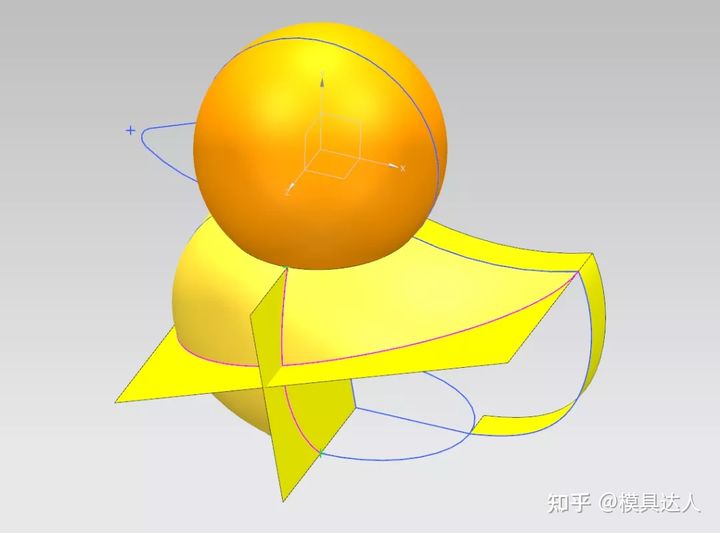

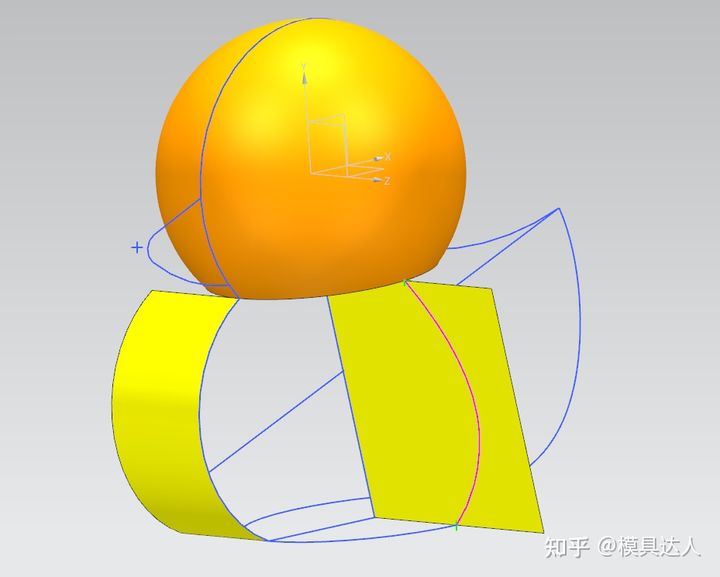

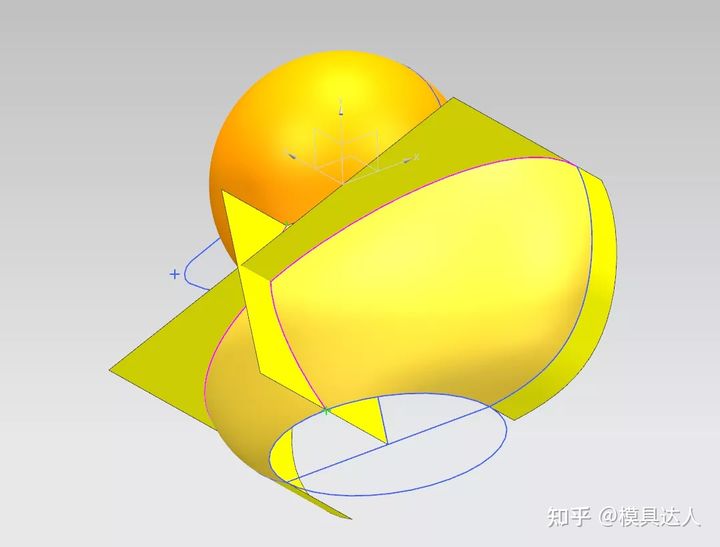

4、拉伸轮廓做一个辅助片体，然后使用曲面网格把前面的部分先做出来，

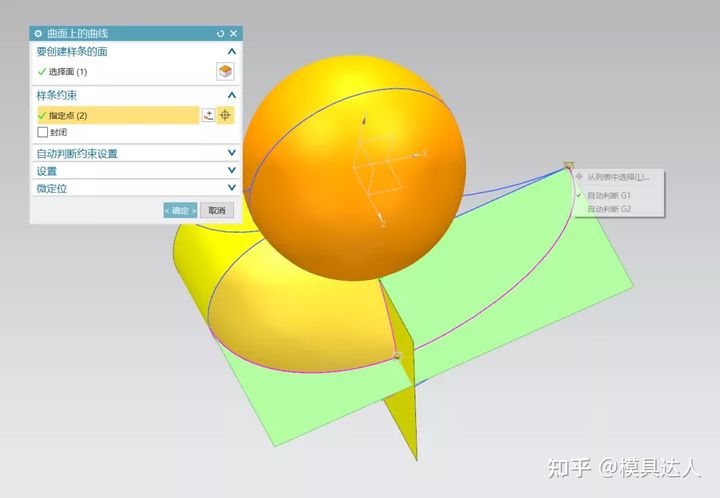

5、拉伸另一条直线，与做出来的曲面做一条相交线，用曲面上的曲线命令两边约束G1连续

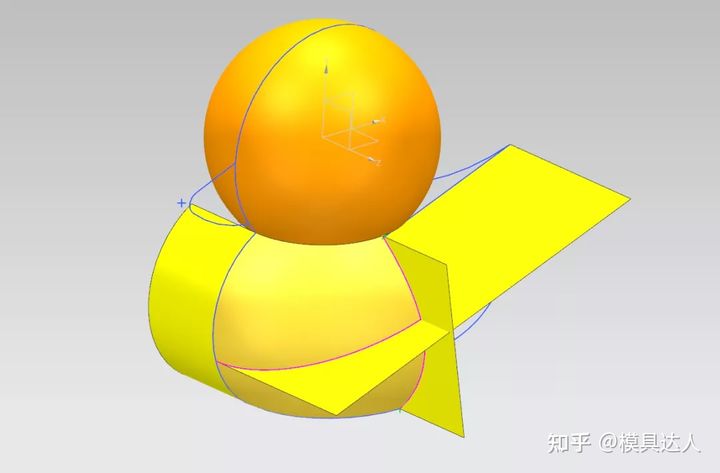

6、还是老方法，尾部的轮廓的拉伸辅助面，还是使用曲面网格把这一部分给做出来，并把侧边所有片体缝合

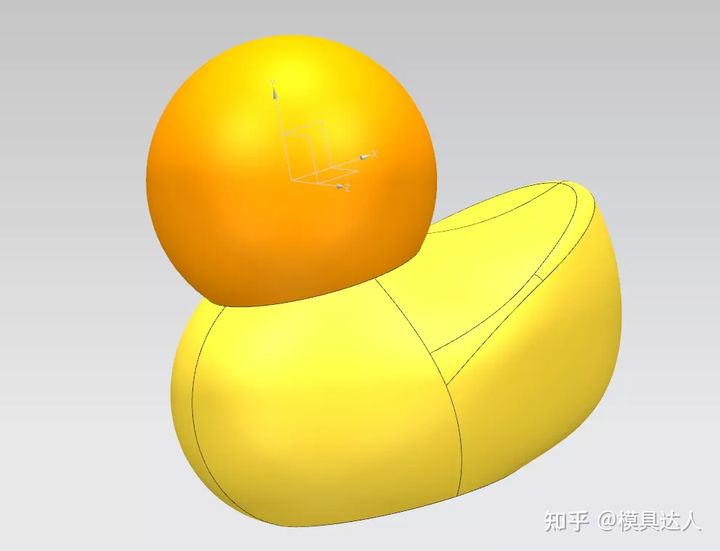

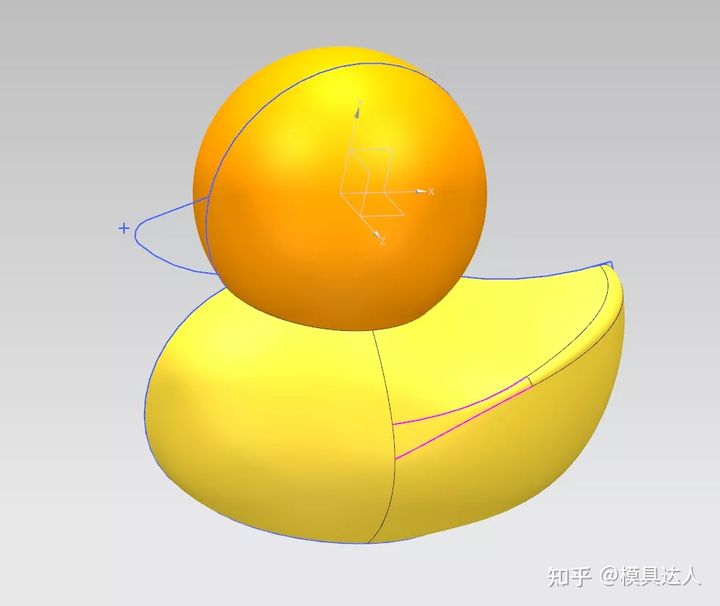

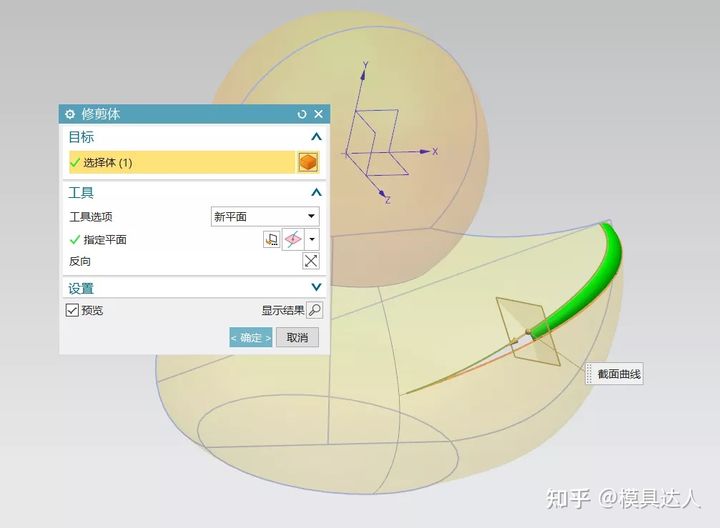

7、优化一下做出来的面，倒个圆角再修剪一下，使用曲面上的曲线绘制两条延伸出来的线，修剪后再用曲面网格缝好就行啦，把做完的镜像过去

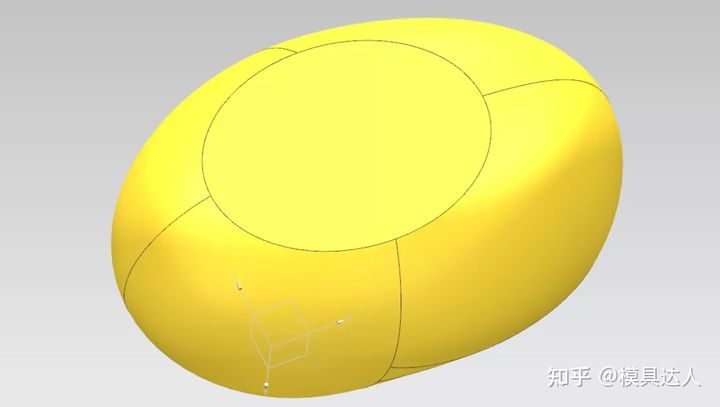

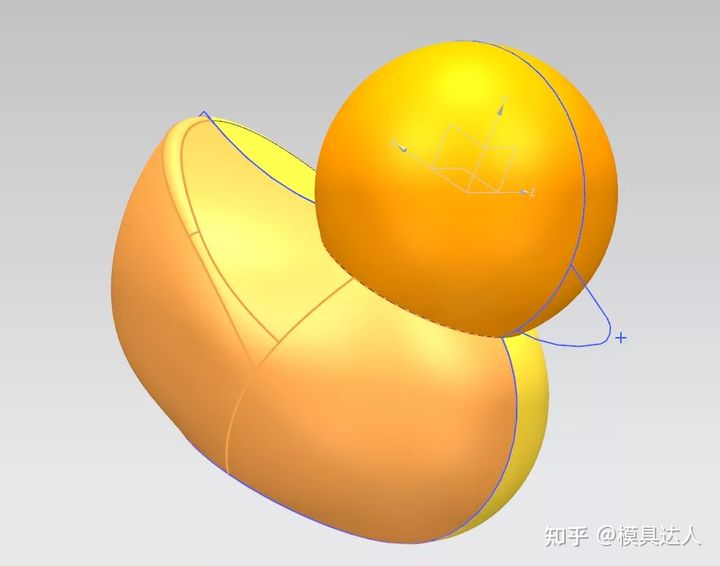

8、有界平面补上两个大洞，使身体的部分能缝合成一个整体，并与球体求和

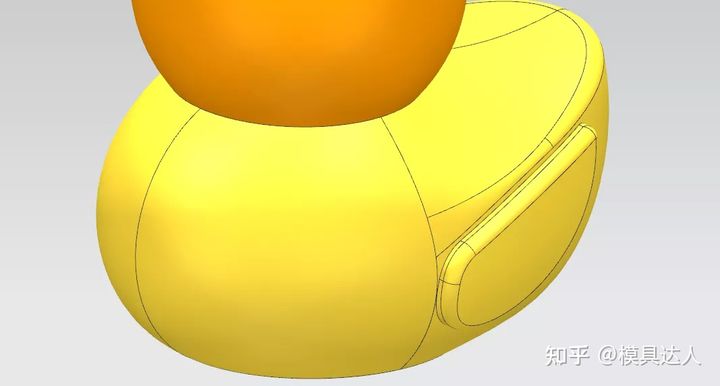

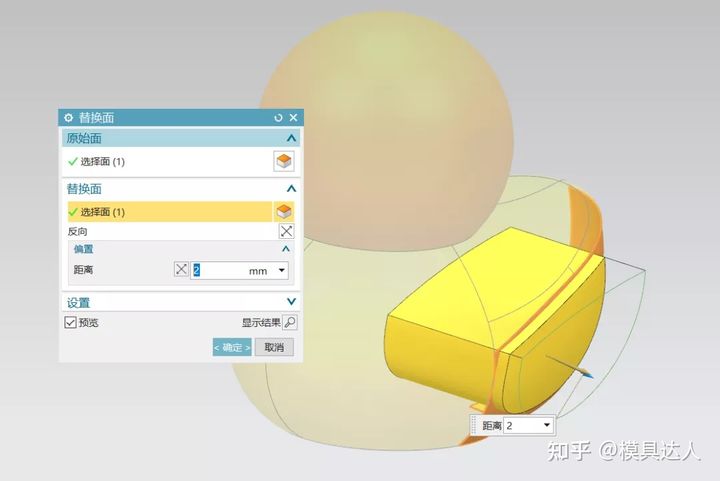

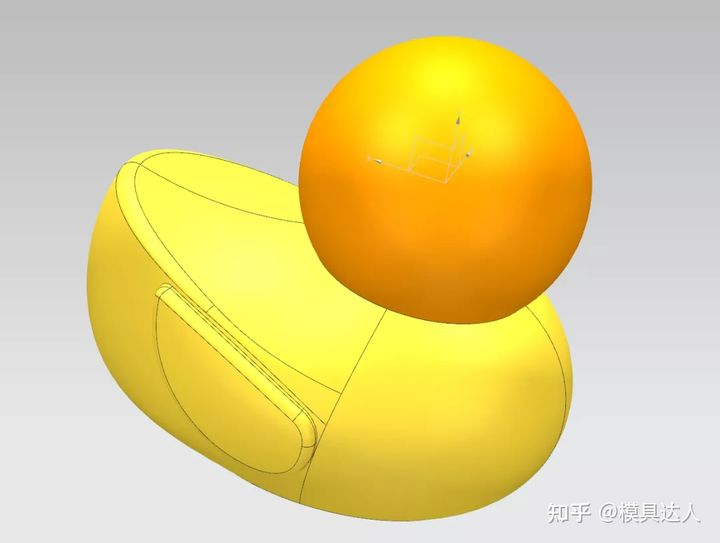

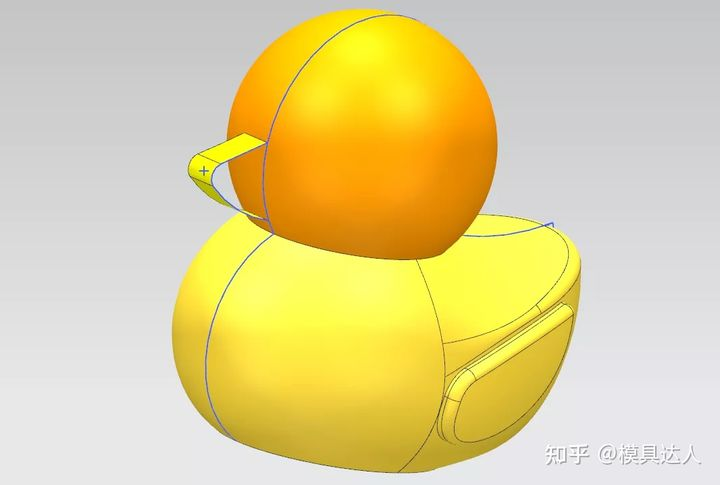

9、在身体侧边绘制并拉伸一个小翅膀，使用替换面命令优化一下面，并偏置2mm，最后倒圆角、求和（不要忘了镜像出另一边的小翅膀啊）

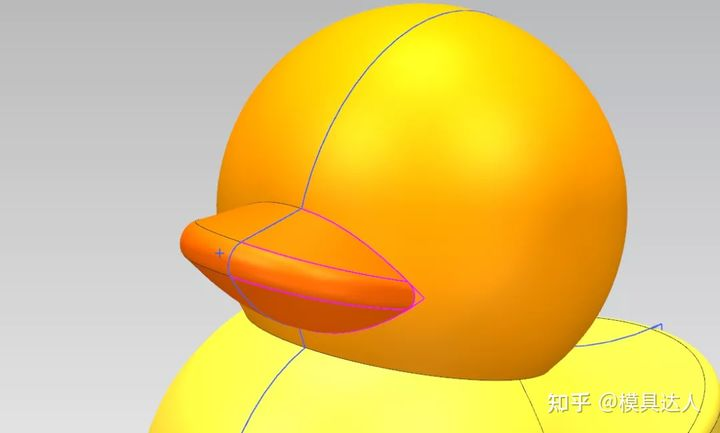

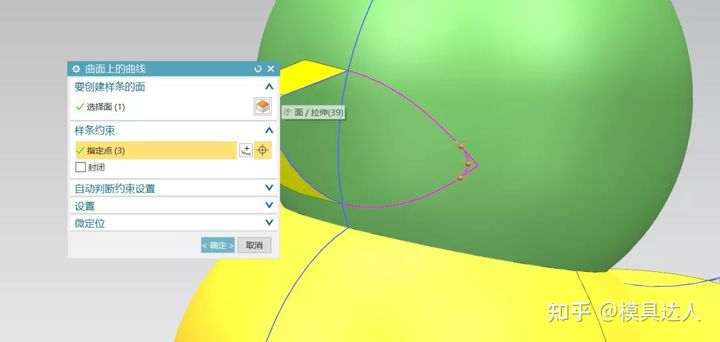

10、拉伸嘴部的轮廓，并使用曲面上的曲线命令做出球体上的轮廓样式

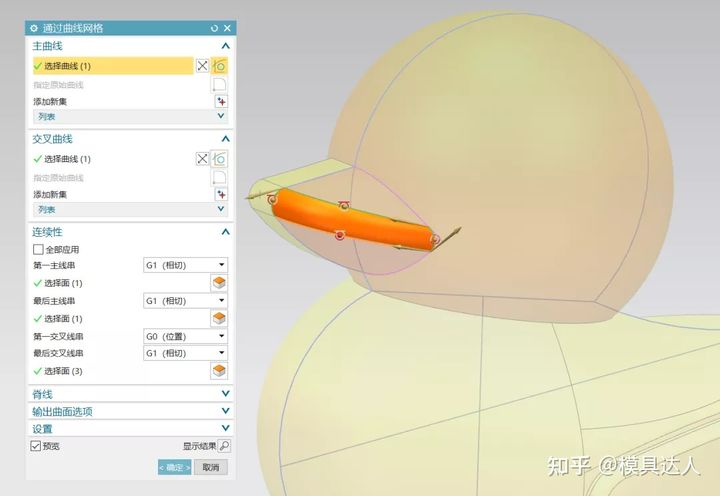

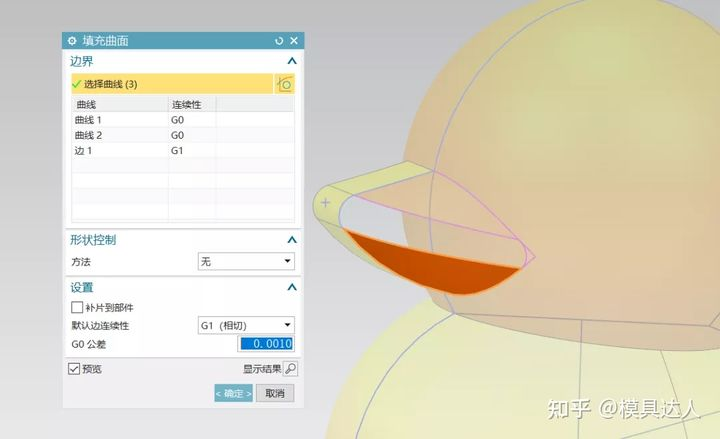

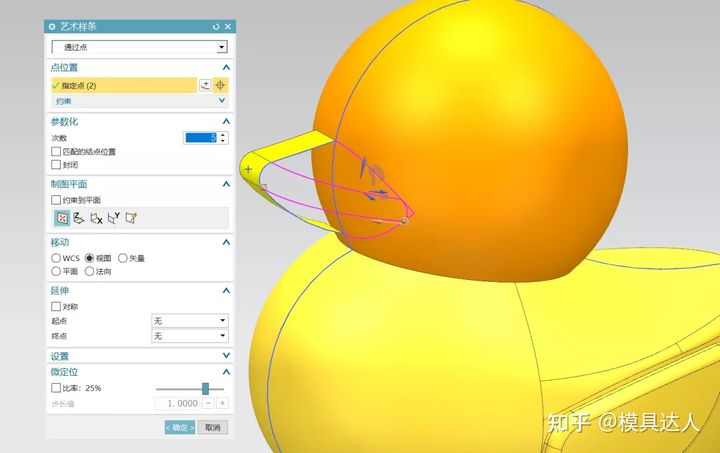

11、艺术样条链接片体与轮廓，填充曲面绘制上下两个部分的曲面，曲面网格填补中间的曲面，然后镜像、缝合、补片。

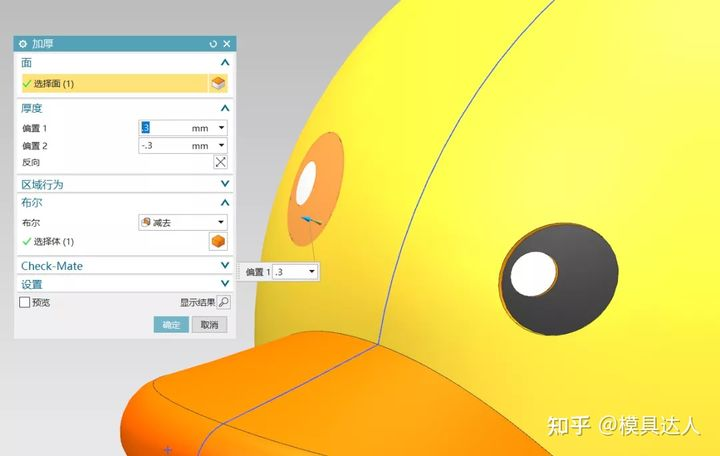

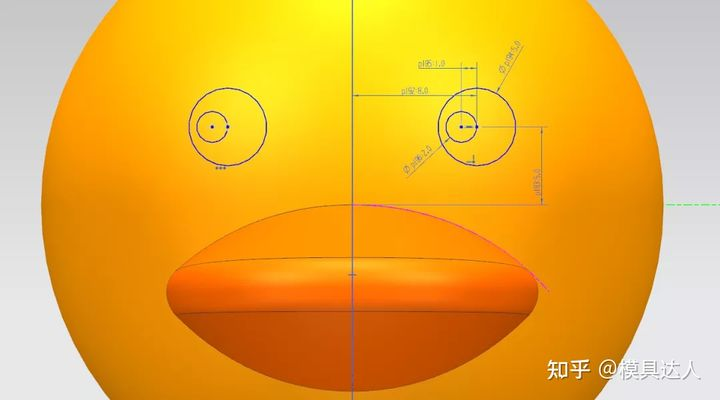

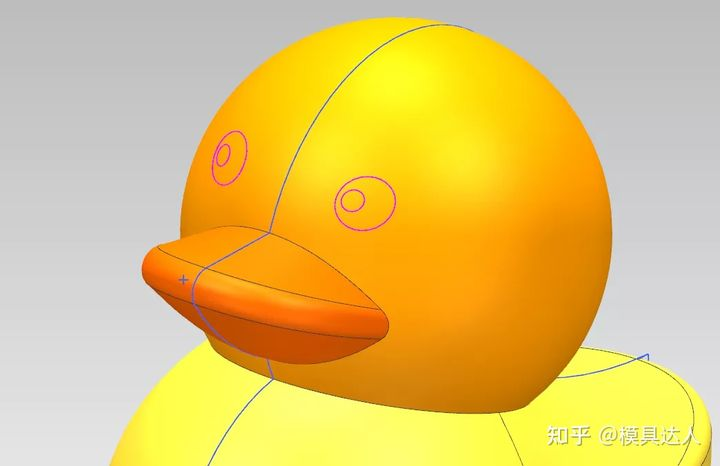

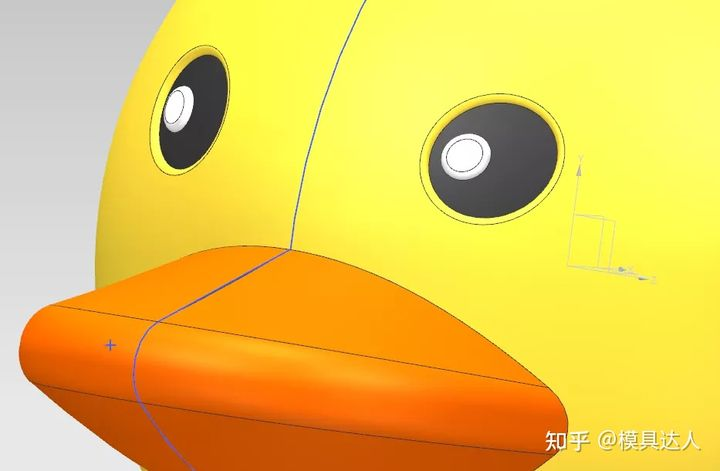

12、绘制眼睛的草图，并投影到鸭子脑袋上。分割曲面后，加厚减去外面一圈眼睛，记得倒圆美化一下眼部轮廓

13、小朋友们出去玩一定要注意安全啊，所以小黄鸭有了，安全的头盔也不能少。

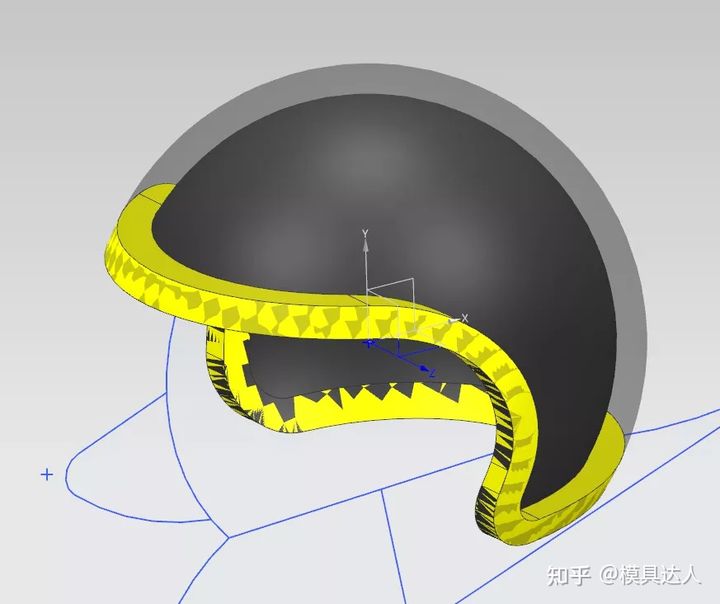

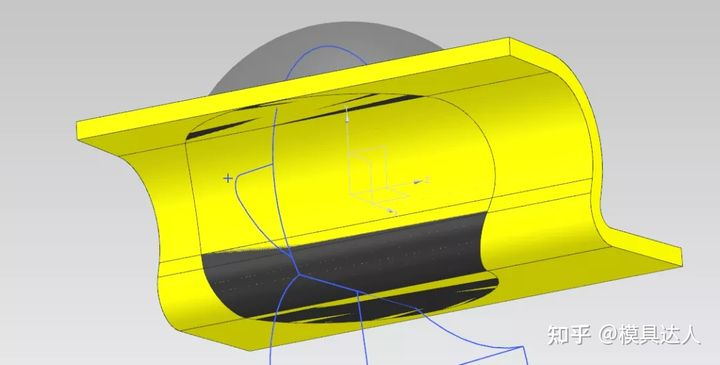

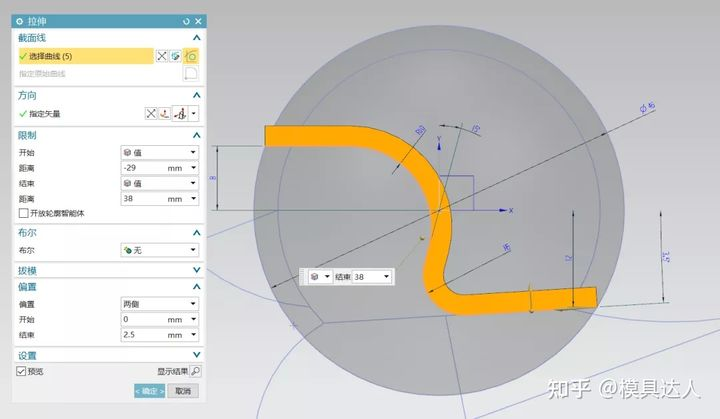

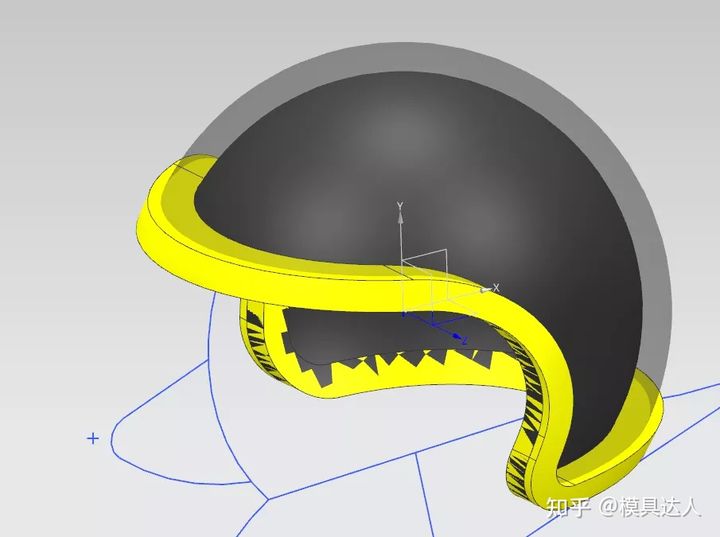

在脑袋的基础上，插入一个球体，再绘制一个头盔的轮廓草图，修剪圆球并抽壳

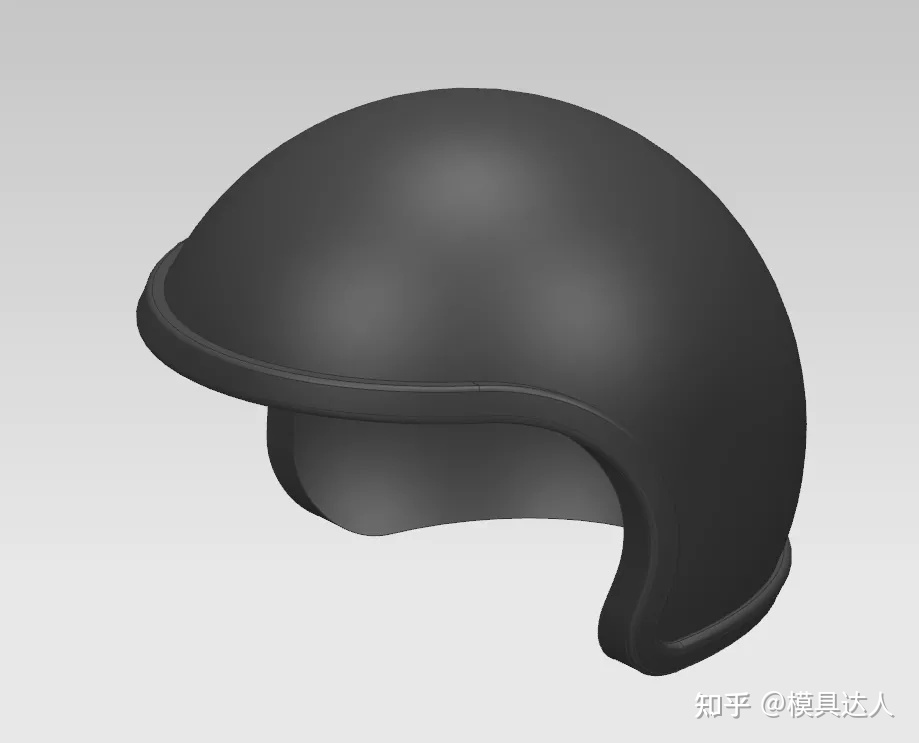

14、利用球体把拉伸的部分也修剪一下，剩下的就是偏置、求和，倒圆美化

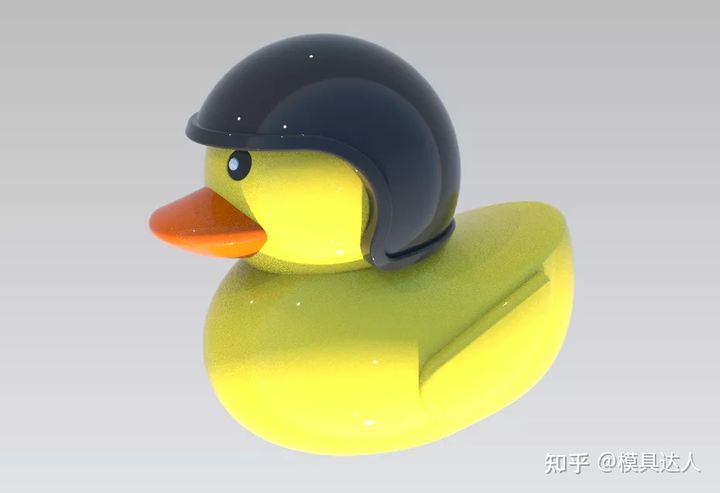

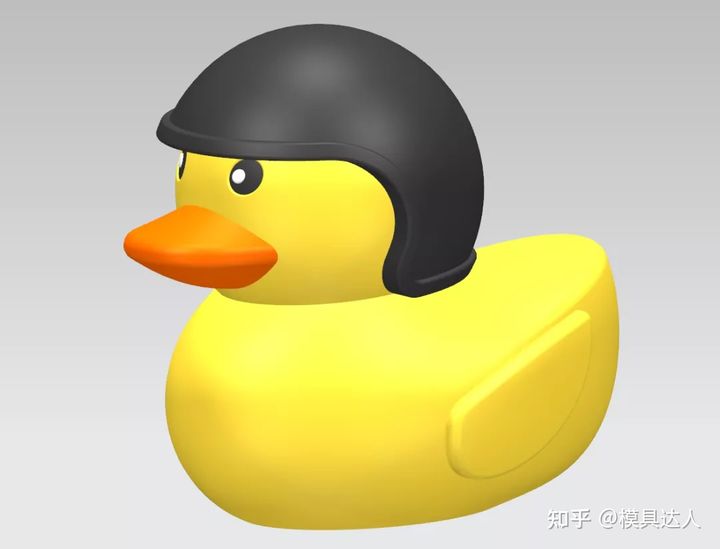

15、给小黄鸭上一个漂亮的颜色，这样一个简简单单的，带着头盔的小黄鸭就完成啦！
