小黄鸭的诞生:图文建模全记录

今天带大家分享一下UG创建小黄鸭的图文建模全过程

小黄鸭的图文建模全过程的图2

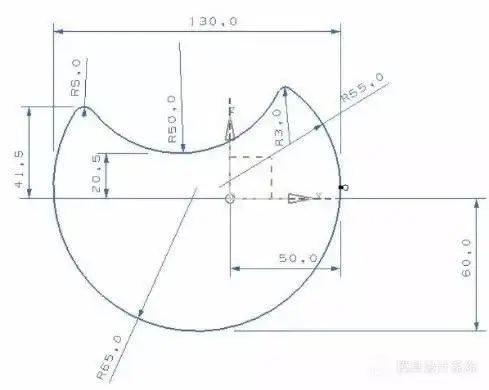

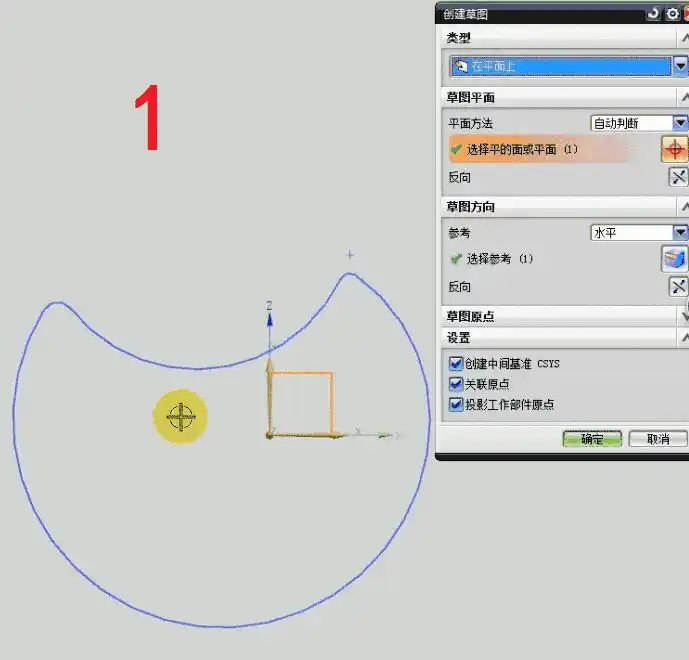

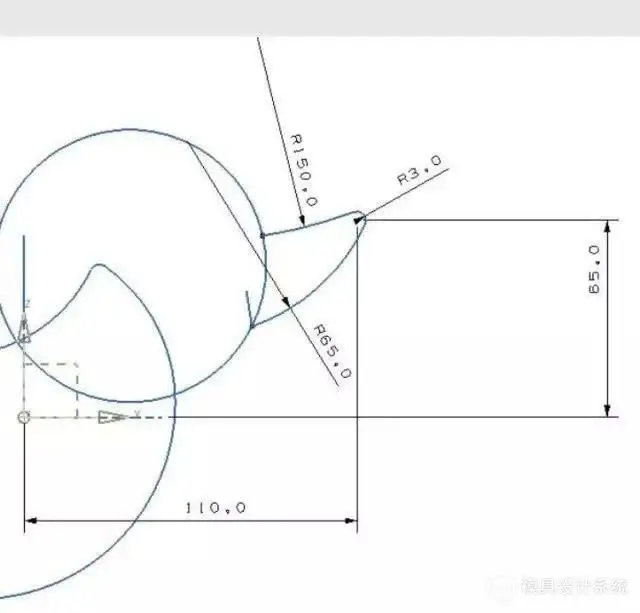

1.首先我们先创建出小黄鸭身子的轮廓曲线

小黄鸭的图文建模全过程的图3

小黄鸭的图文建模全过程的图4

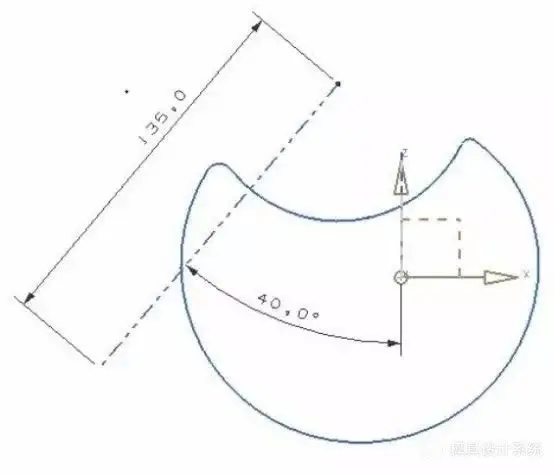

2轮廓线创建完成之后,也只是得到一个2D曲线,如果此时就想使其变成实体,那么只能够用拉伸创建,但是了解命令的你肯定能够想象出那个无法直视的小黄鸭,所以我们就必须采用曲面建模的方式创建,那么接下来这一步就很关键,不仅为添加截面创建了条件,而且还可以起到均分的作用

小黄鸭的图文建模全过程的图5

小黄鸭的图文建模全过程的图6



得到辅助线之后我们就阵列出均分的其余几个

小黄鸭的图文建模全过程的图7

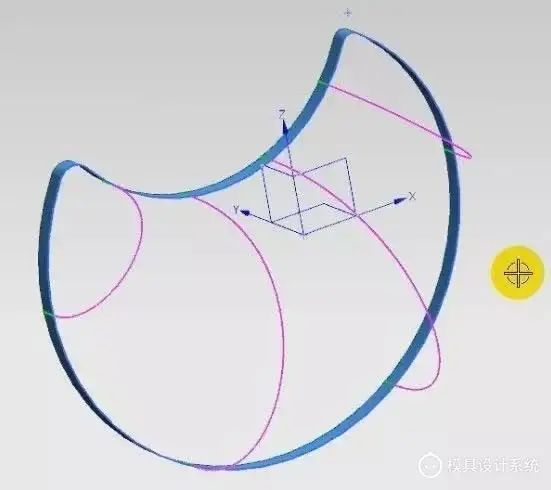

3辅助线全部得到之后我们就要让这个小黄鸭的2D轮廓线和第三维空间产生关系

小黄鸭的图文建模全过程的图8

小黄鸭的图文建模全过程的图9

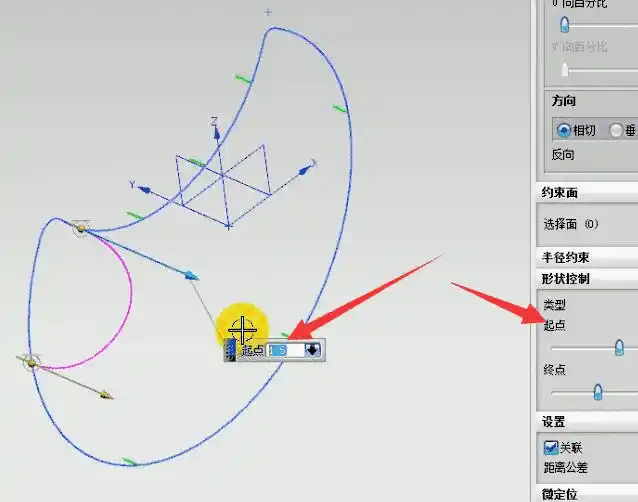

大家思考为何我们在该案例里艺术样条一反常态,起点改成了1.5,能答对的有做设计师的潜质



4接下来必须要做的一步就是创建辅助面,原因:为了创建曲面时可以控制连续性,进而使镜像后的面能够光顺过渡

小黄鸭的图文建模全过程的图10

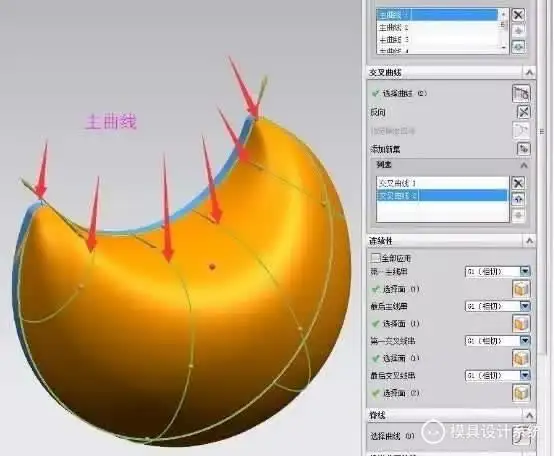

5创建网格曲面,注意连续性一定要控制    经过这一步之后,想必你已经发现规律了,即曲面造型耗费在曲线上的时间远远大于曲面,所以曲面建模精髓在于曲线,一不小心泄露天机了......

小黄鸭的图文建模全过程的图11

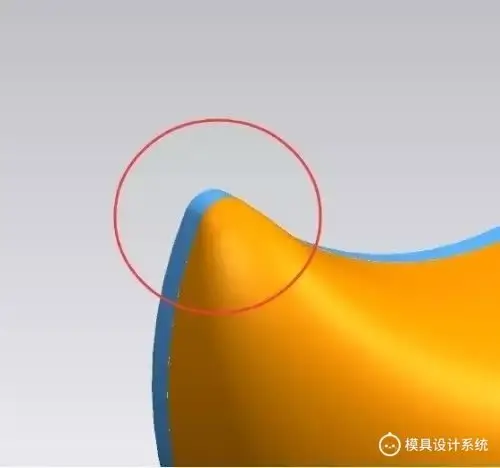

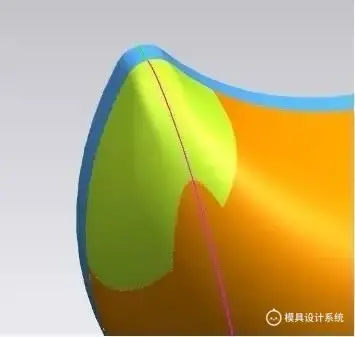

Ps:尾部曲面会有变形,我们只需处理一下即可

小黄鸭的图文建模全过程的图12

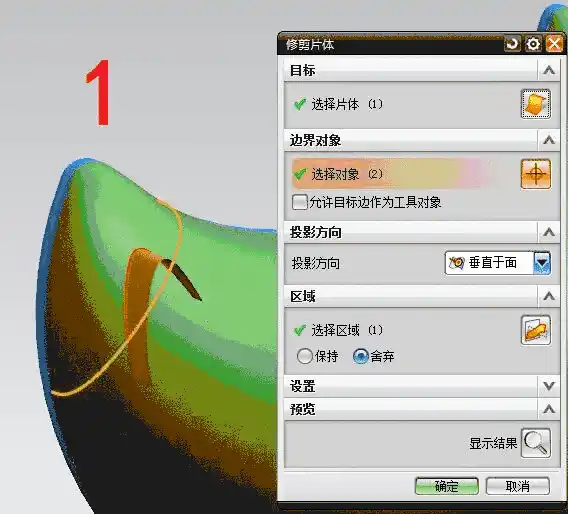

6处理问题曲面:做一个拉伸面修剪片体拆面&接面

小黄鸭的图文建模全过程的图13

小黄鸭的图文建模全过程的图14

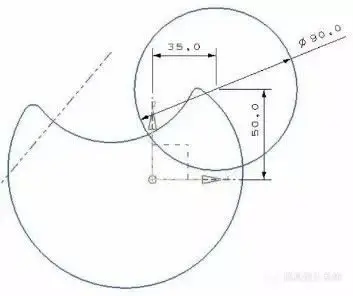

7身子部分的曲面完成之后,咱们一起创建头部,继续看图:

小黄鸭的图文建模全过程的图15

小黄鸭的图文建模全过程的图16

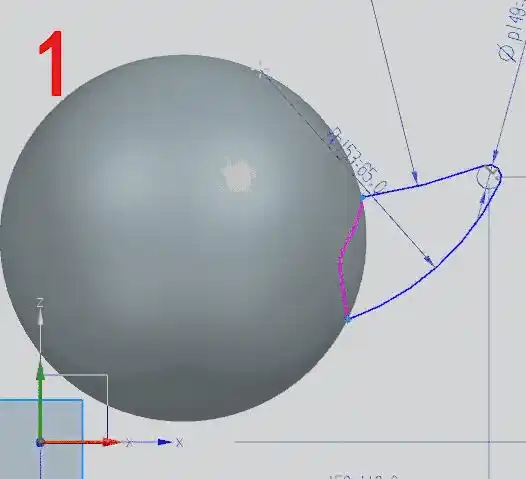

8头部创建完毕之后创建嘴巴

小黄鸭的图文建模全过程的图17

小黄鸭的图文建模全过程的图18

小黄鸭的图文建模全过程的图19

小黄鸭的图文建模全过程的图20



Ps:这样的面依然会有问题,所以需要做去收敛处理

小黄鸭的图文建模全过程的图21

使用“补片"命令使嘴巴和头部合一。

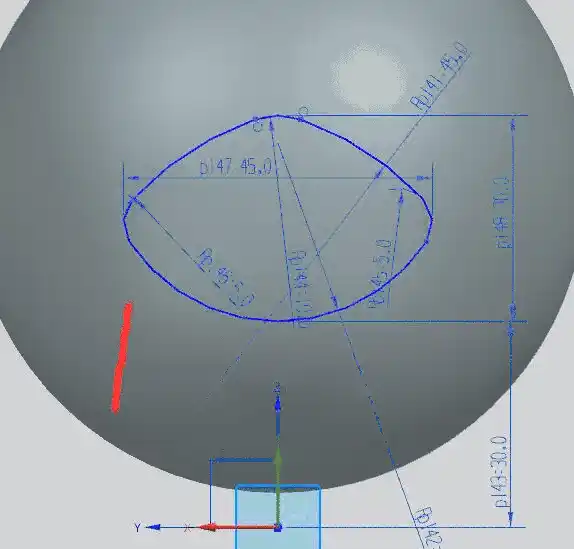

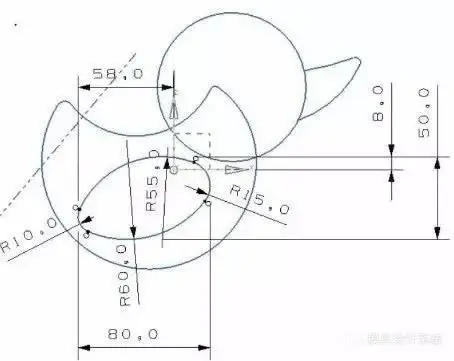

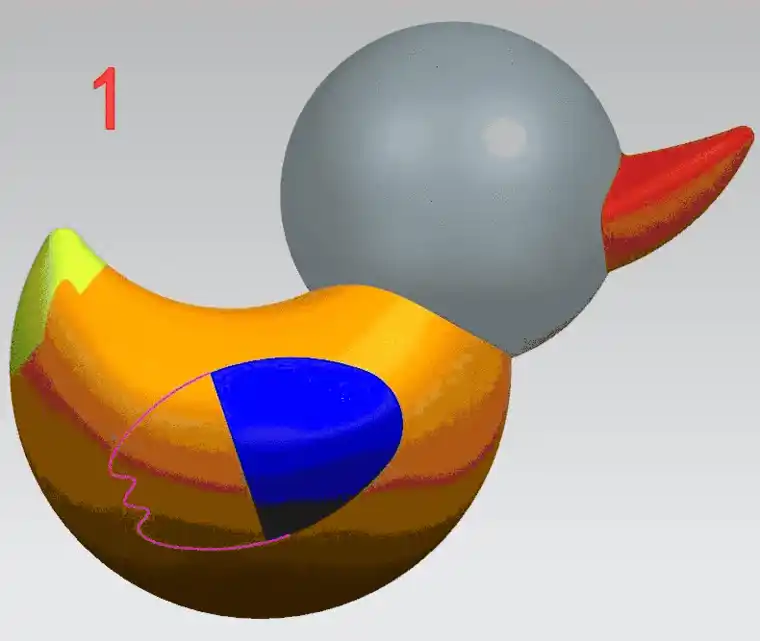

9创建翅膀部分

小黄鸭的图文建模全过程的图22

小黄鸭的图文建模全过程的图23

Ps:收敛的地方自行处理一下,方法与身子&嘴的处理原则相同

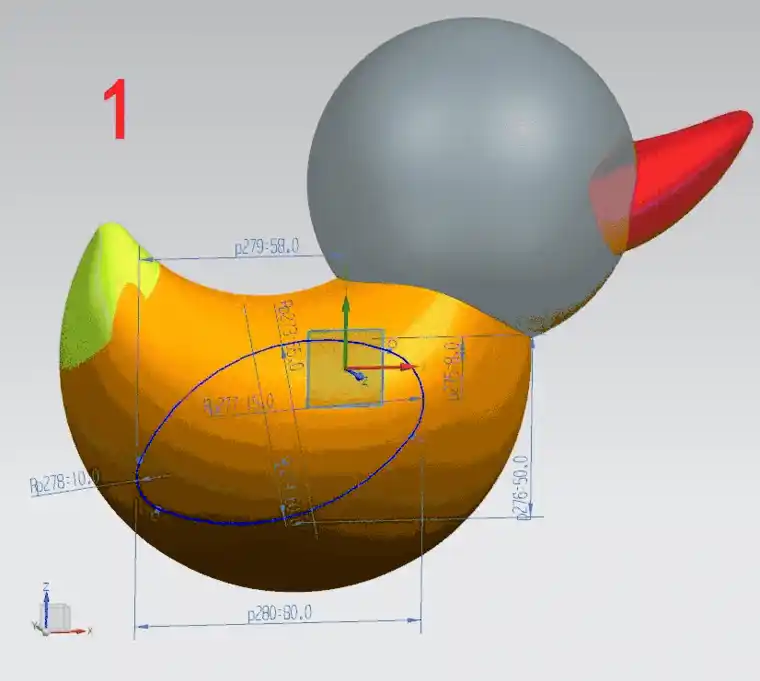

10继续,做出翅膀的形状,方法:①曲面上的曲线 ②草绘&投影曲线  切记:样条曲线的端点连续性必须控制

小黄鸭的图文建模全过程的图24

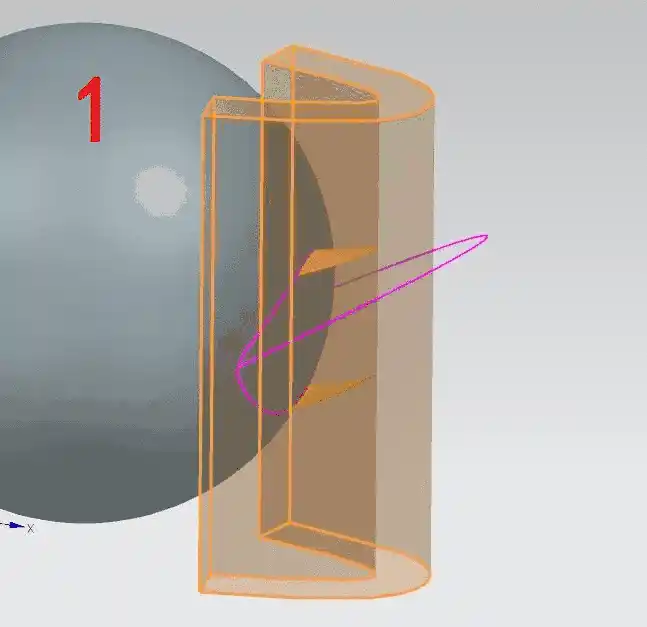

网格曲面→拉伸→修剪片体→网格曲面  完美解决翅膀收敛问题

小黄鸭的图文建模全过程的图25

“缝合”之后“补片”一下,身子和翅膀就合为一体了

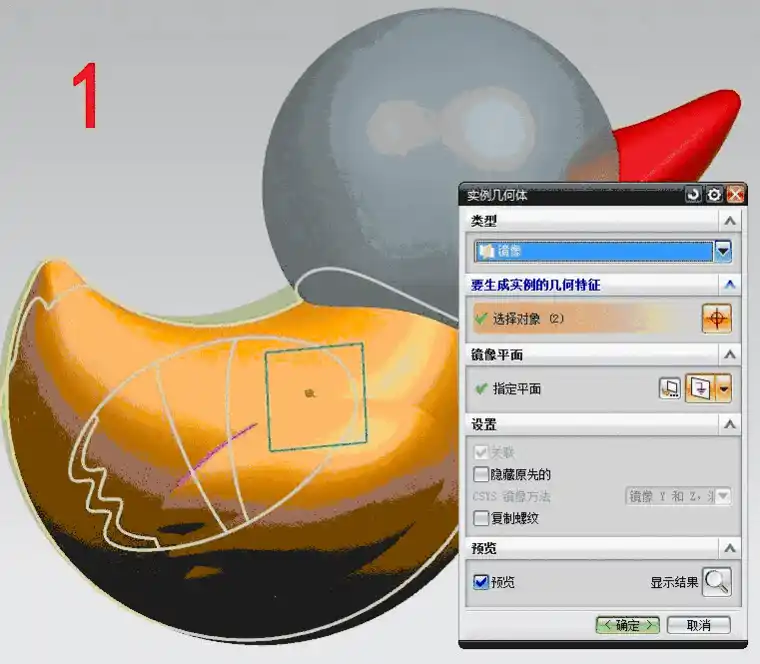

11镜像出小黄鸭的另一半身子&翅膀 →“缝合”→补片→倒角→修剪体

小黄鸭的图文建模全过程的图27

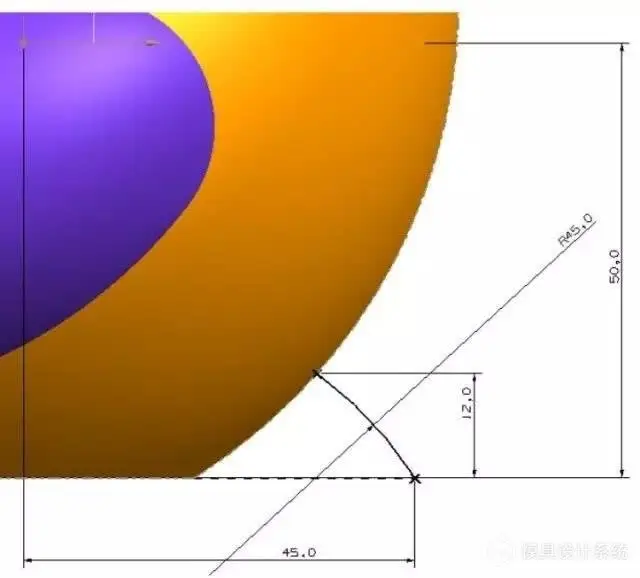

12创建鸭掌部分,上图纸

小黄鸭的图文建模全过程的图28

小黄鸭的图文建模全过程的图29



创建步骤:扫掠→有界平面→修剪片体→缝合→补片→完成

小黄鸭的图文建模全过程的图30

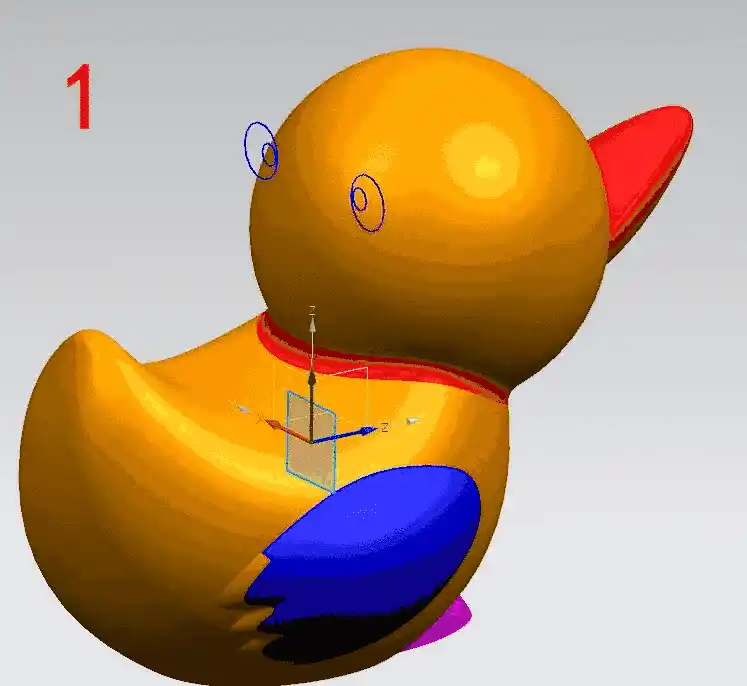

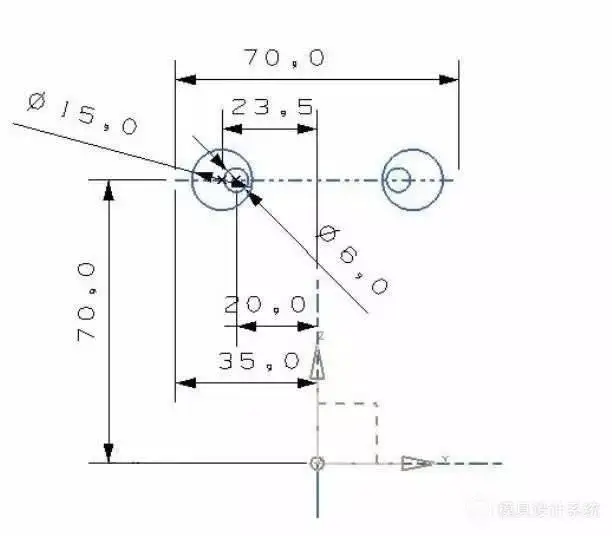

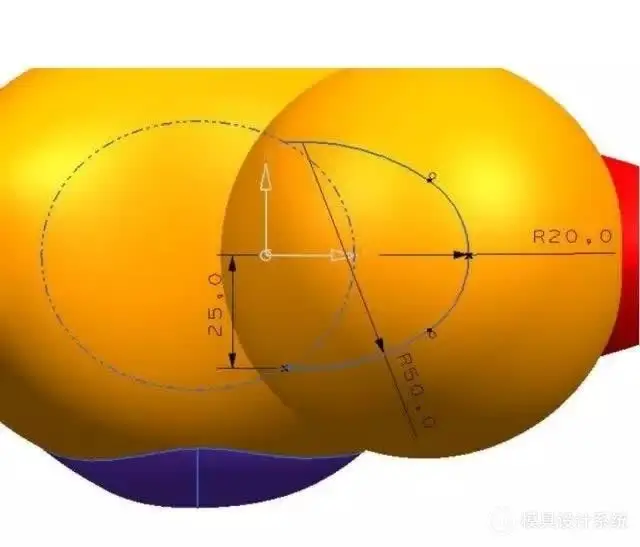

13眼睛是心灵的窗口,我们为小黄鸭开启心灵的窗口

小黄鸭的图文建模全过程的图31



创建方法:草图→投影曲线→分割面→筛选面→Ctrl+J更改颜色→杰作完成

小黄鸭的图文建模全过程的图33
