UG塑胶模具设计中的大斜顶处理技巧解析

有的时候斜顶很大,在设计时需作一些简单的处理,让模具变得简单,请大家看一下下面这个例子吧

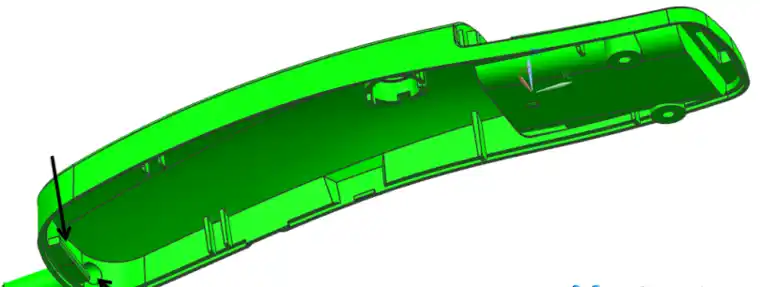

产品箭头所指有两处倒扣,可以做成一个斜顶同时解决

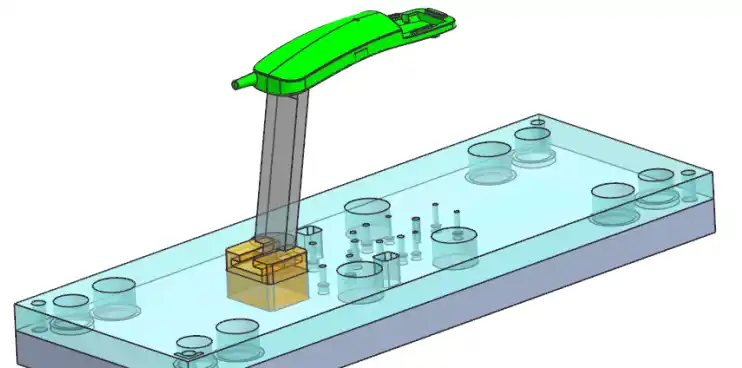

下图是一位朋友做出来的斜顶

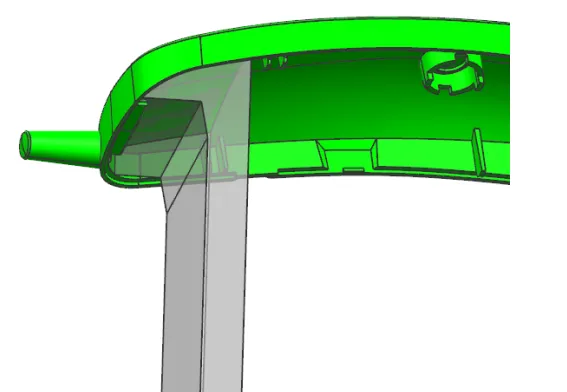

这一个大斜顶同时解决了产品上的两两处倒扣,如图中黄色面

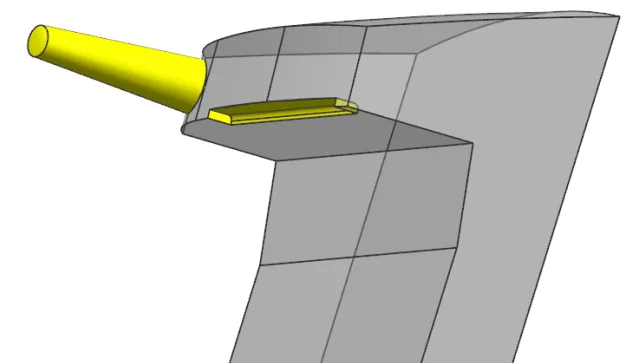

下图是做好了的完整的斜顶,从这个图我们看到这个斜顶在强度方面根本不用担心的,斜顶尾部完全可以做小




斜顶尾部做小后有诸多好处,在模具配件多的时候,可以避免和其它配件干涉

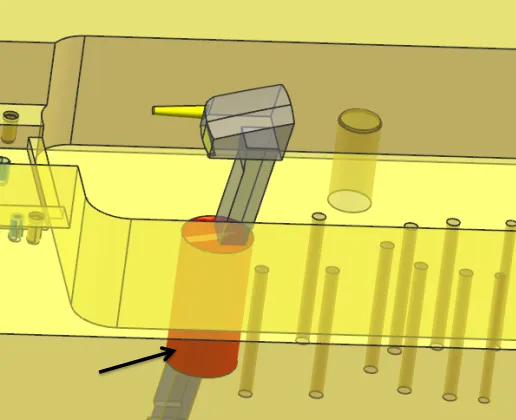

大大减小后模板上的斜顶避空孔 ,就这么简单处理一下,模具又会简化许多,OK,谢谢大家!
