UG NX节能灯模型建模教学:两种方法任选

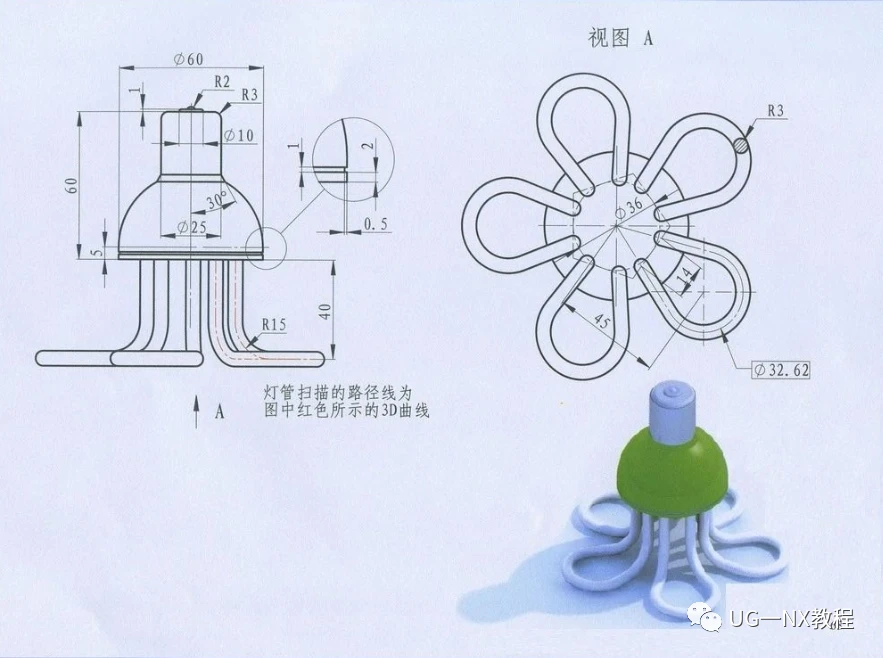

今天来绘制一个练习图纸,这个节能灯图纸应该有些人建模过,今天分享了两种不同的思路,可以扩展下思维

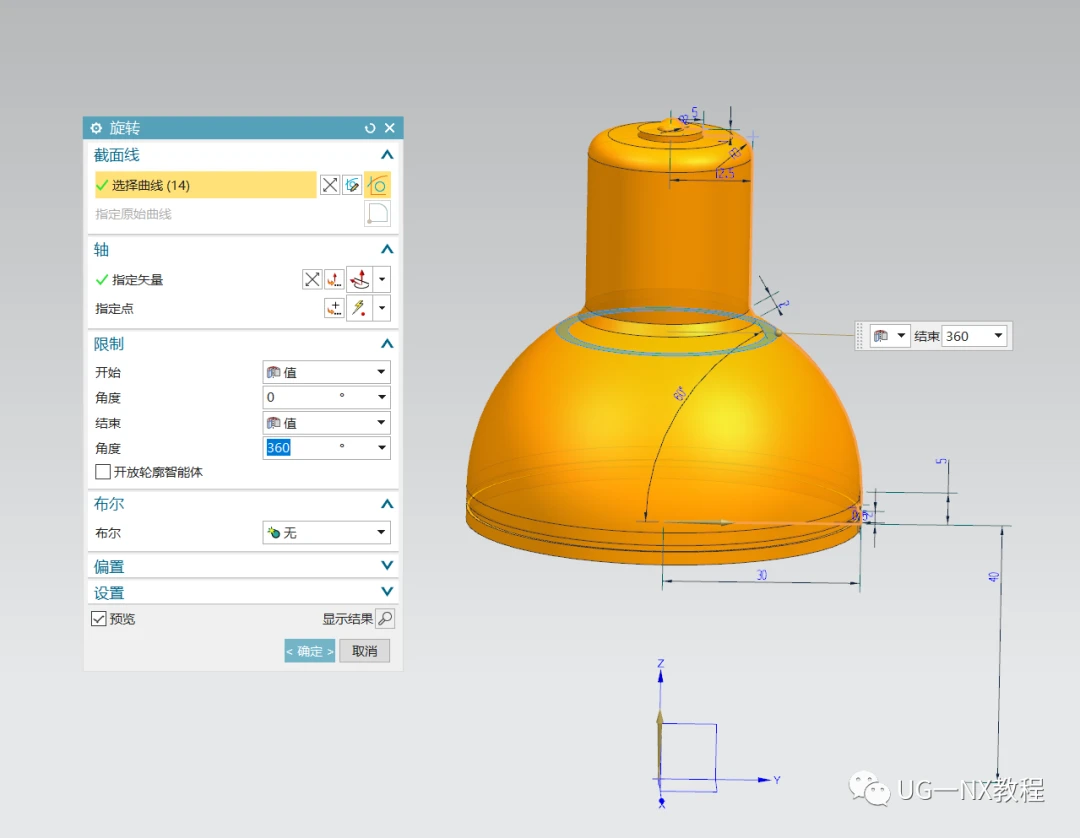

 建模过程:  1,首先灯泡上半部分可以采用拉伸倒圆角的方式来完成,也能绘制截面草图,然后做一个旋转一步搞定,这个没有难度。

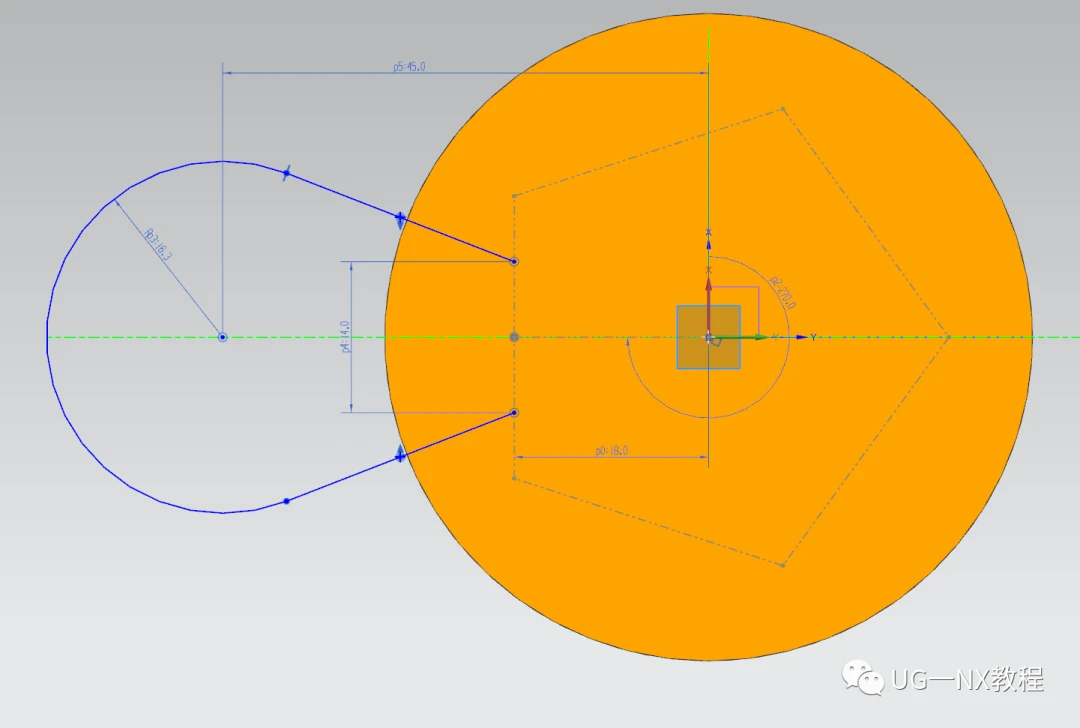

 2.接下来绘制灯管部分,首先在XY平面绘制一个五边形,然后再五边形一条边上绘制草图直线接圆弧。

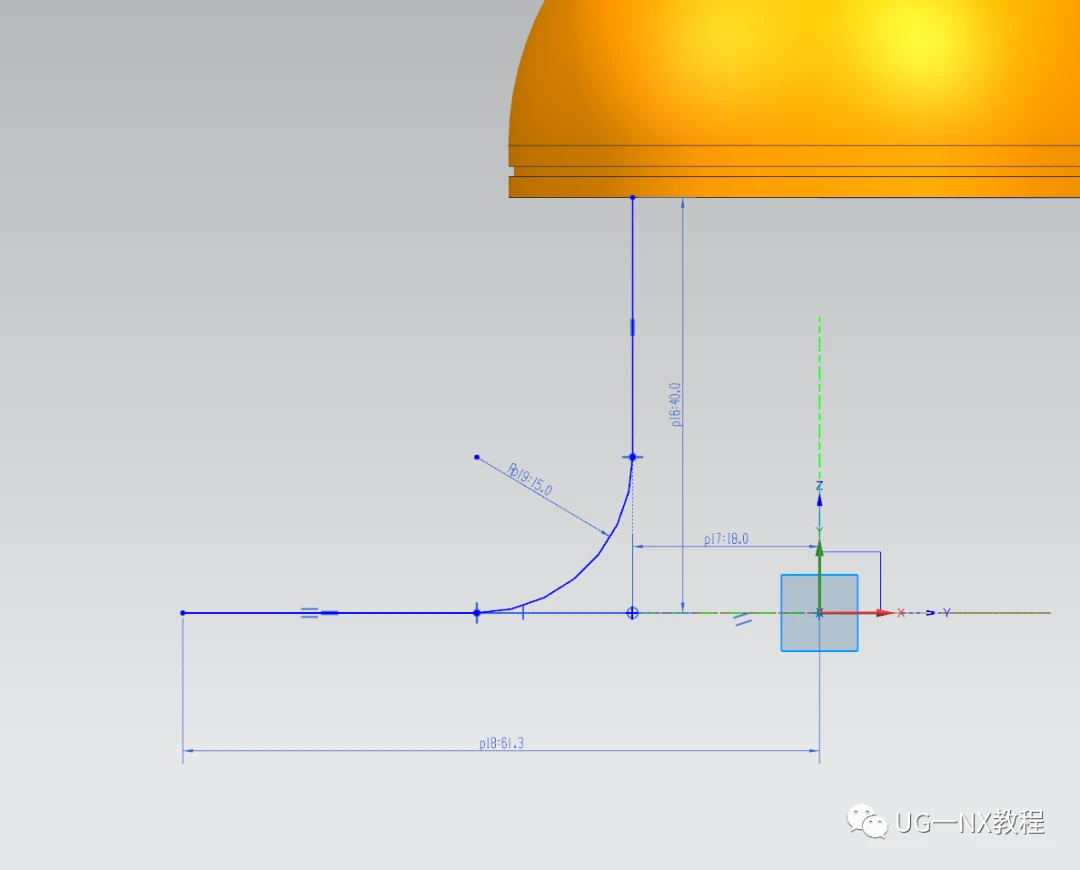

 3.然后换成YZ平面,创建草图绘制样的的三段线条。

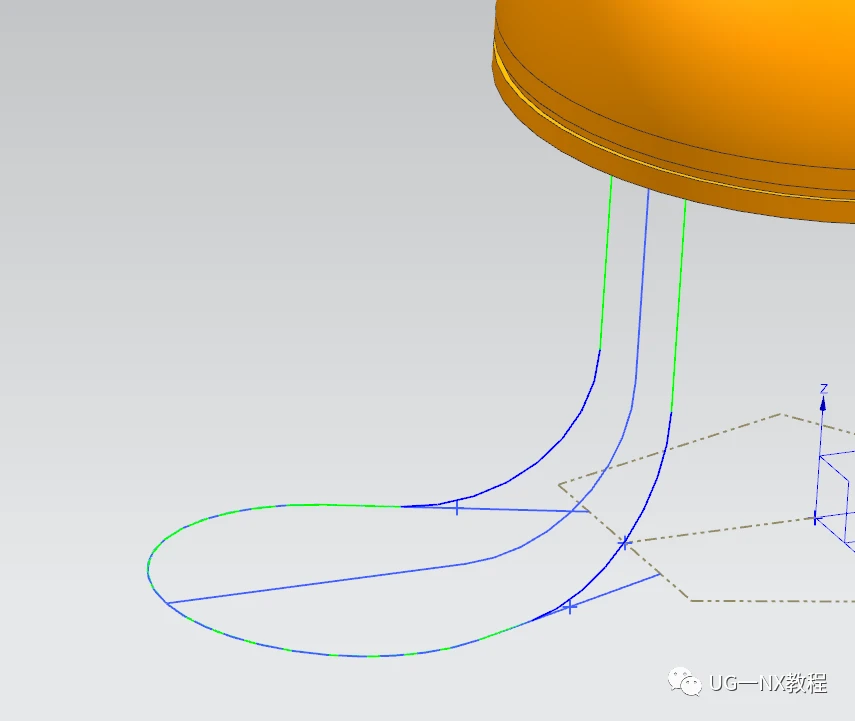

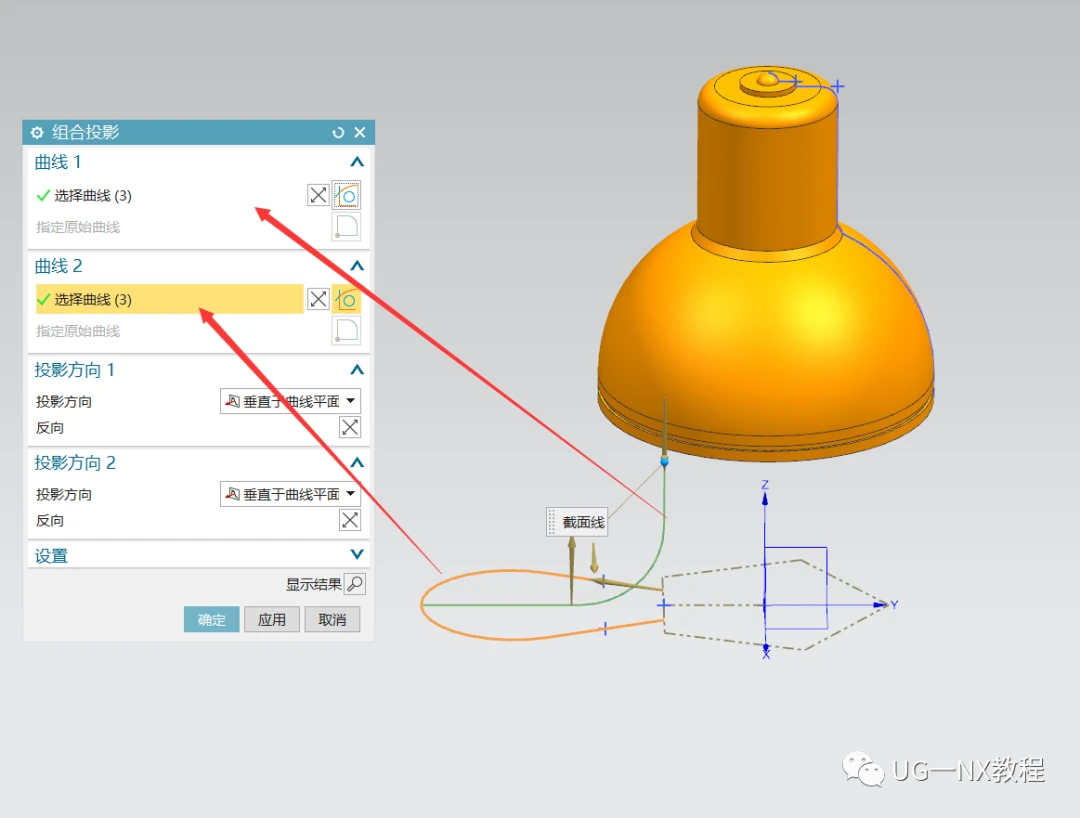

 4.接下来根据这两组草图,利用组合投影命令能形成相连的空间曲线

 5.这样得到的曲线,我们利用管道命令将它做成灯管。

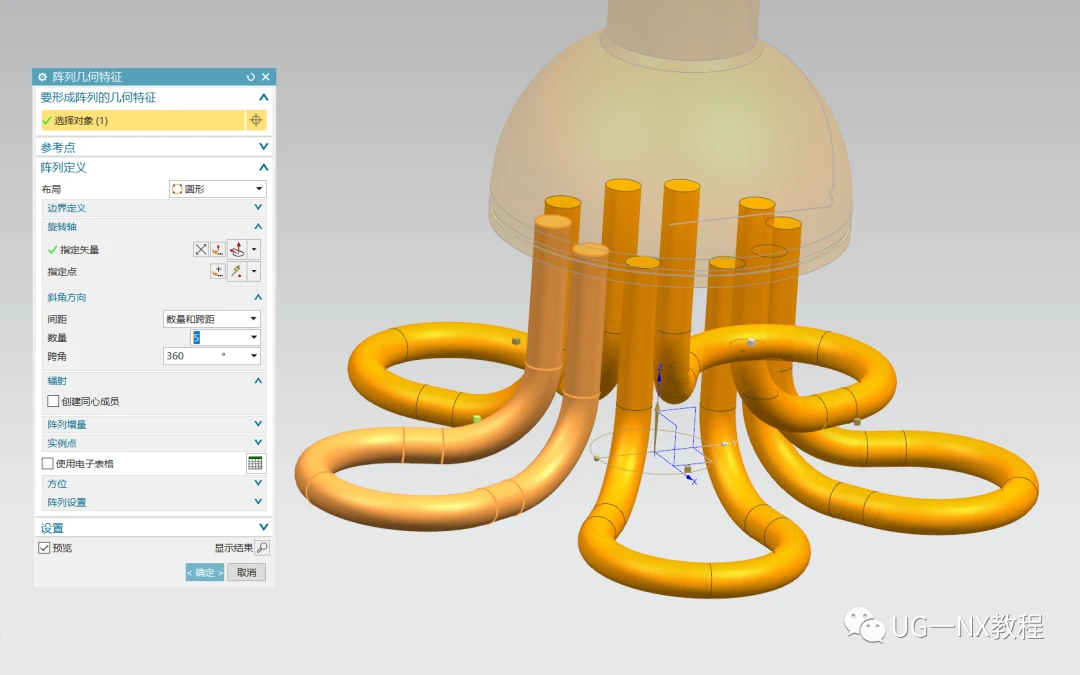

 6.给管道用阵列几何特征命令圆形阵列一圈完成模型。

 最后求和完成这个模型,这个方法是大家最常用的

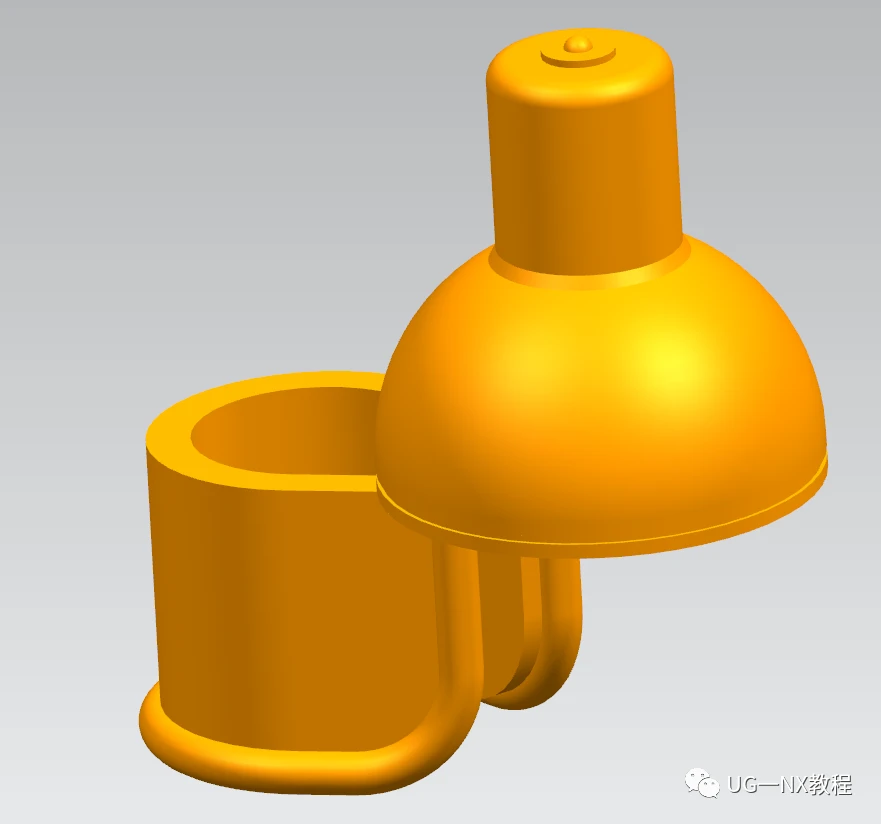

 另外这个灯管除了做空间曲线外,用拉伸倒角的方式也能完成,来看看如何操作  首先回到步骤2画完底部草图,接着做一个拉伸,这里拉伸草图做片体并向内偏置几毫米

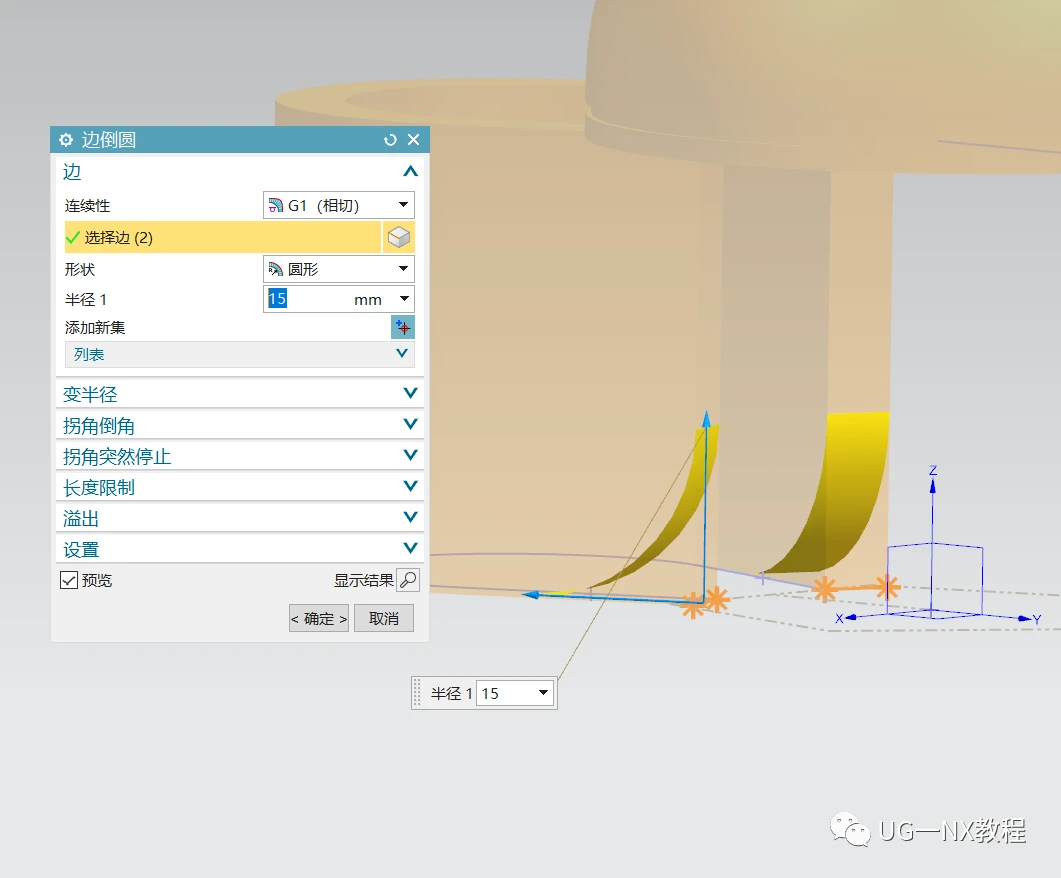

 接下来给拉伸的底部倒圆角15mm。

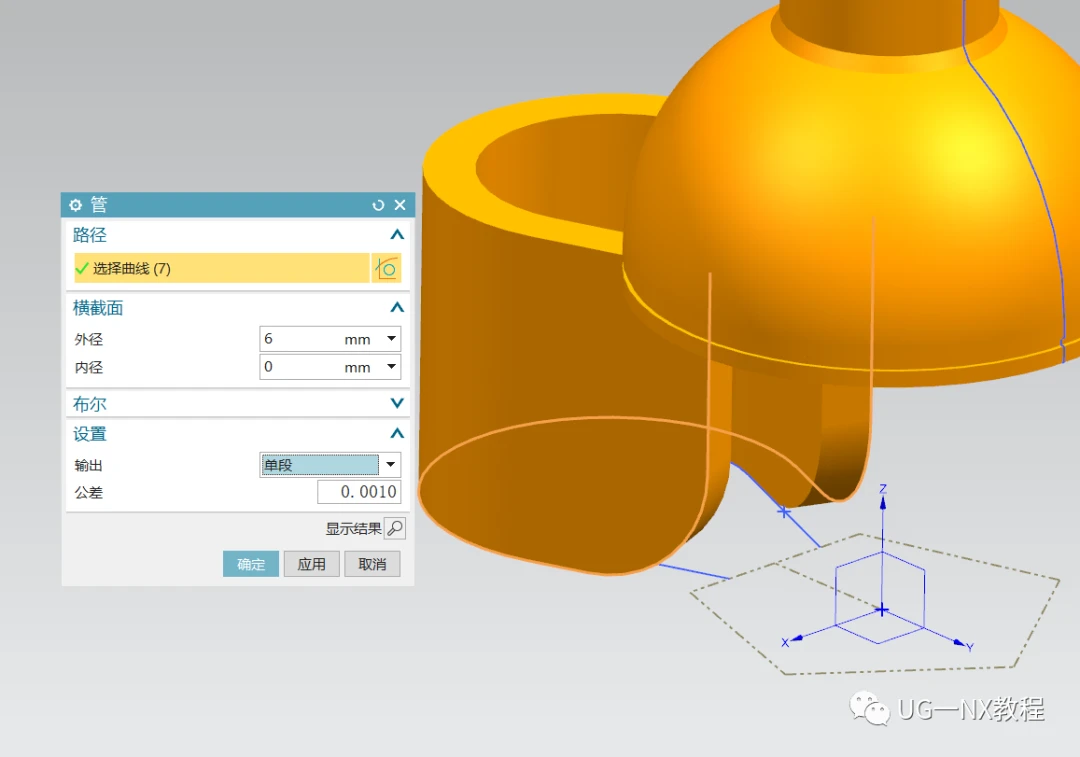

 这样就能利用拉伸的边做管道了。
