UG/NX爱心模型：多种制作方法与技巧

大家绘制爱心的时候都是随手画的吧？但在此基础上，还有一个更加著名的爱心哦，那就是笛卡尔心形曲线。

在咱们之前就用过的UG函数表达式标点上还有这么一个爱心函数表达式，只要打开UG输入后，使用规律曲线就能创建啦！赶紧来使用这段曲线绘制一个爱心的三维模型吧！

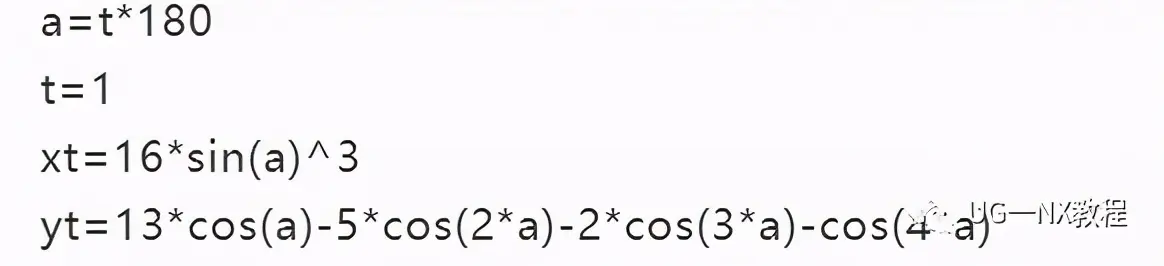

1.打开UG，按CTRL+E，输入翻译后的函数表达式进去

t*180是半边爱心，乘以360是整个爱心，这里我们只需要一半爱心曲线，然后镜像（为什么制作半边，以前的文章讲过）

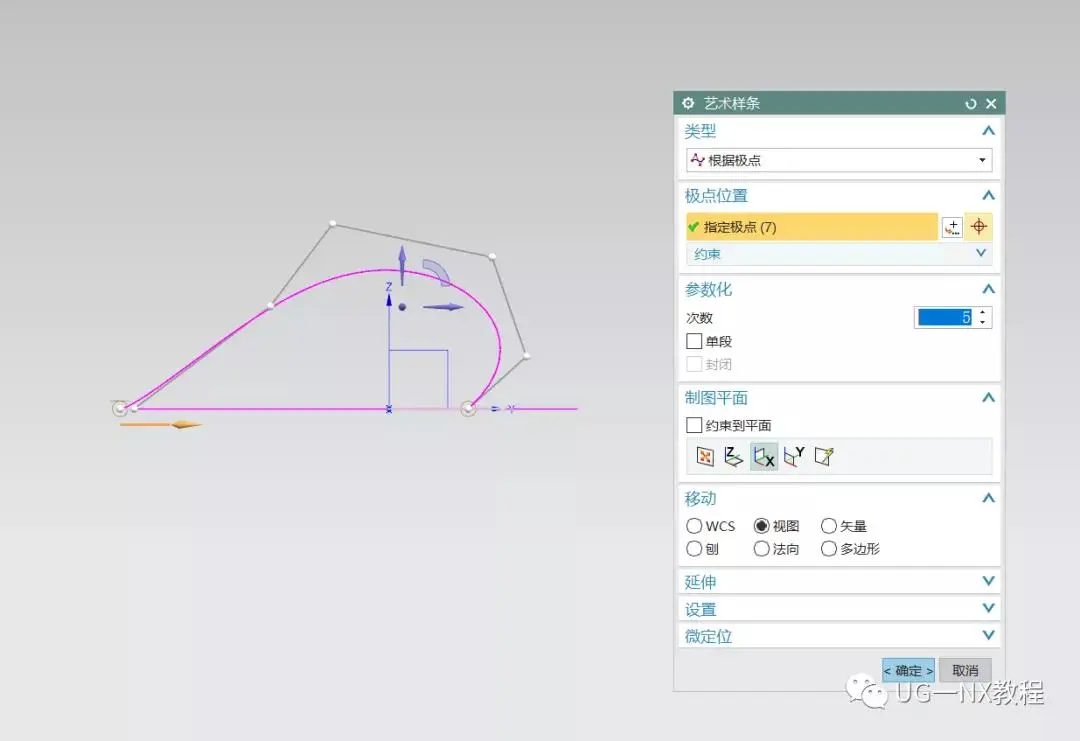

2.创建一根艺术样条，基于YZ平面

3.拉伸爱心边界，为后面曲面做相切使用。

4.利用通过曲线组，将爱心的三根线条做截面曲线

5.镜像片体

6.缝合成实体

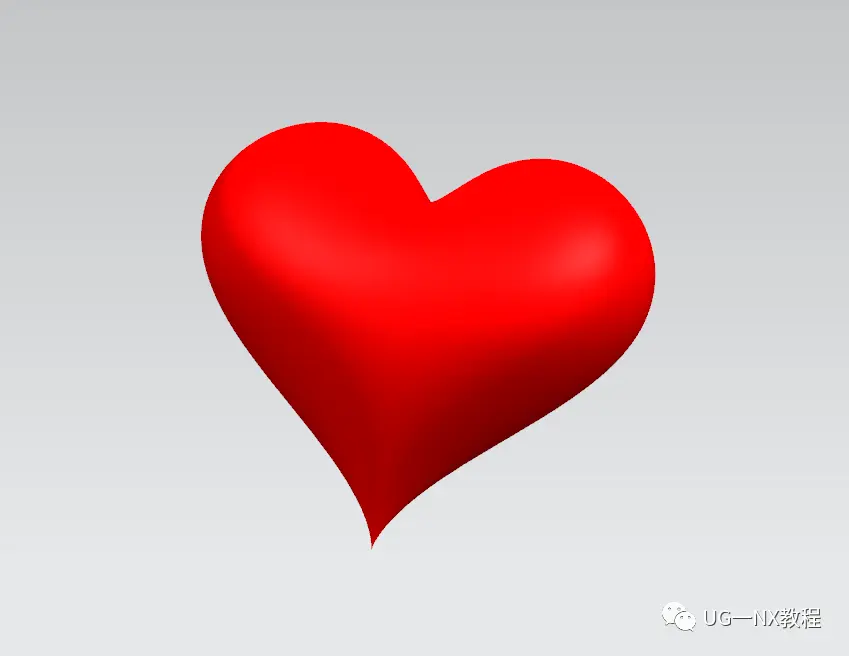

完成

怎么样？是不是很简单呢？ug的很多模型不要看着很难，但其实有些是可以走很多捷径的，虽然可能会有点差异，但是这也同时给大家提供了一个思路啊，学习UG思路才是最重要的哦~

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
