UG/NX实用建模：塑料衣架制作方法

这种衣服架一般在服装店见得比较多，因为这种宽的塑料架比铁丝架贵一些，那它的建模难度也高一些，今天来建模这中衣服架，

建模过程：

  1、首先在YZ平面创建草图，绘制如下草图

2、再在XZ平面创建草图，绘制如下草图

3、 进行扫掠，做成片体

 4、使用镜像几何体命令镜像到另一侧

 5、接下来缝合好

 6、对她加厚， 厚度为2mm

7、继续在YZ平面创建草图，绘制如下草图

8、拉伸草图成片体

9、镜像几何体

10、将片体缝合

 11、使用修剪体命令修剪

12、再删除体（删除掉多余部分）

13、隐藏片体，做边倒圆，半径15mm

 14、拉伸草图，绘制圆直径20mm，高度4mm

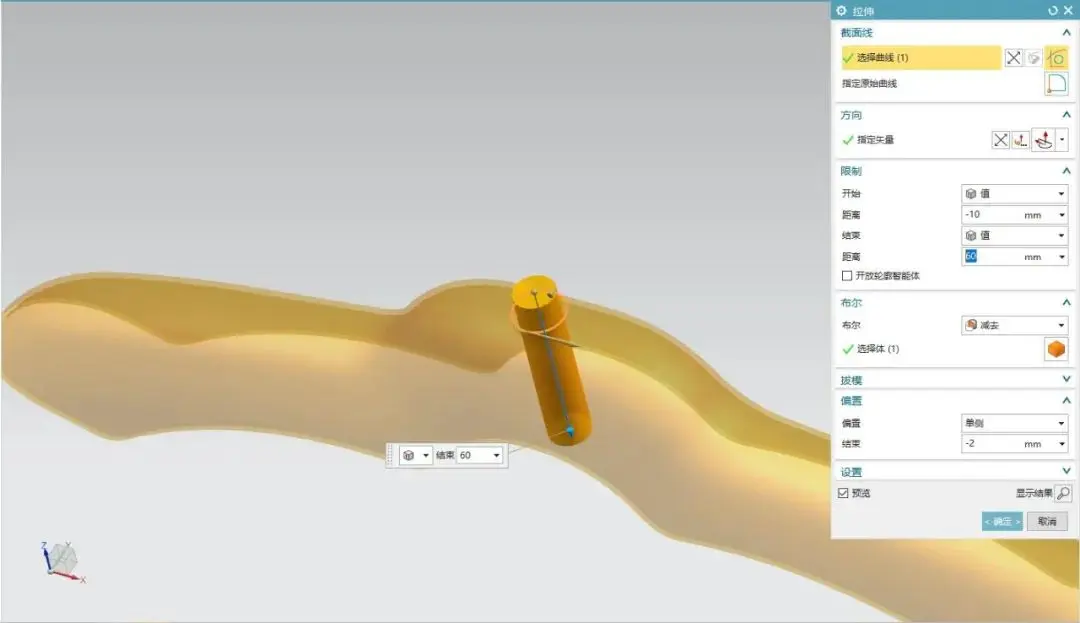

 15、拉伸偏置

16、边倒圆，半径1mm

17、继续在YZ平面创建草图,绘制如下草图

18、旋转

19、拉伸草图，绘制如图长方形，长25mm，宽2mm

20、在XZ平面创建草图，绘制如下草图

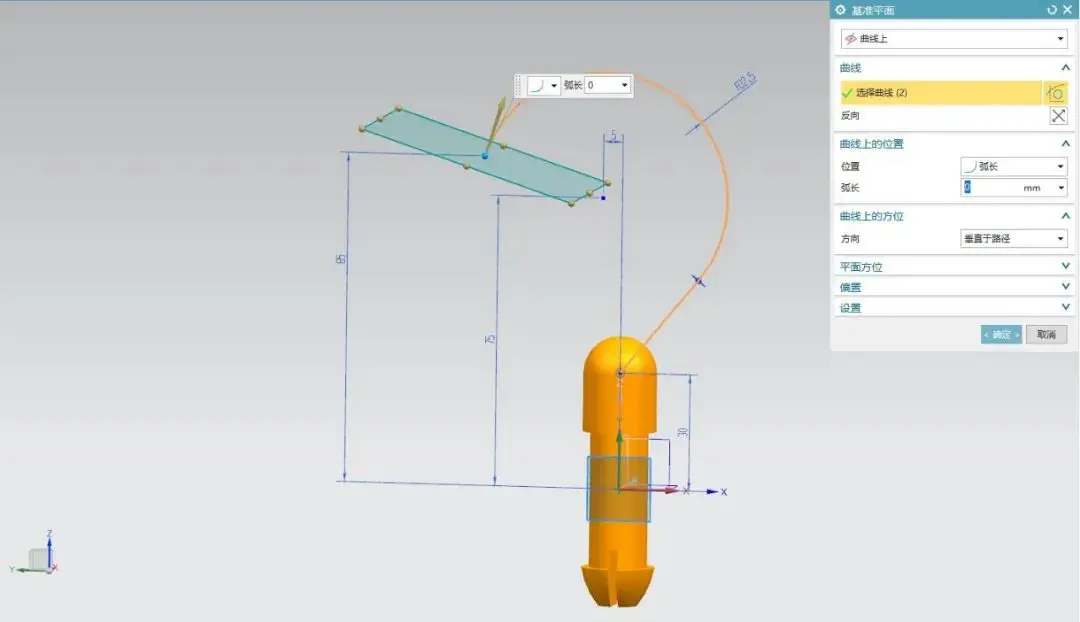

21、在草图弧线端点创建基准平面

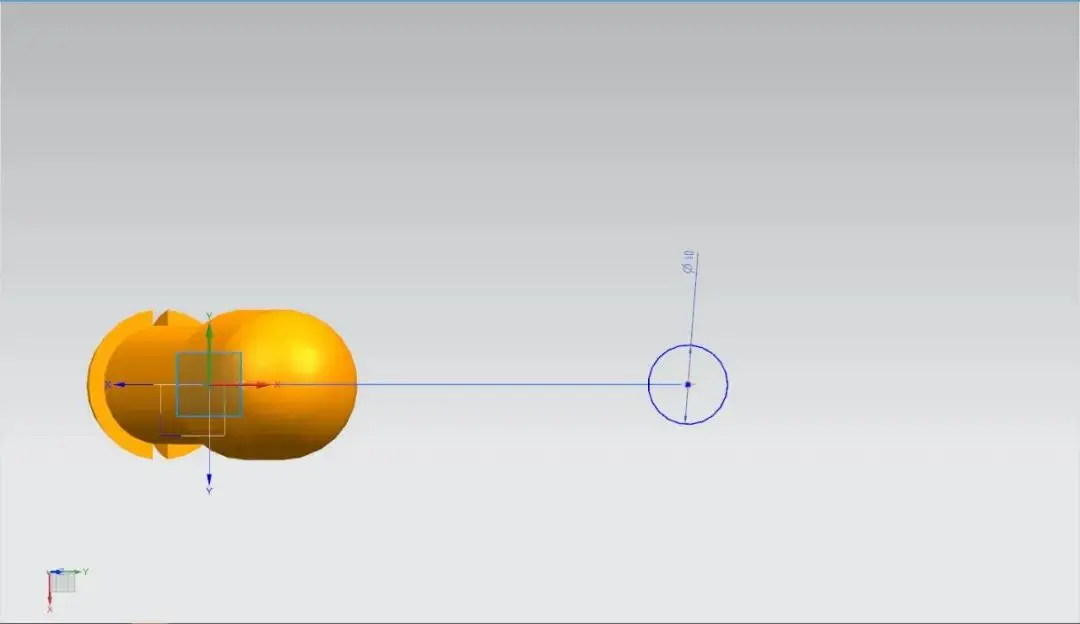

22、在基准平面绘制圆，直径10mm

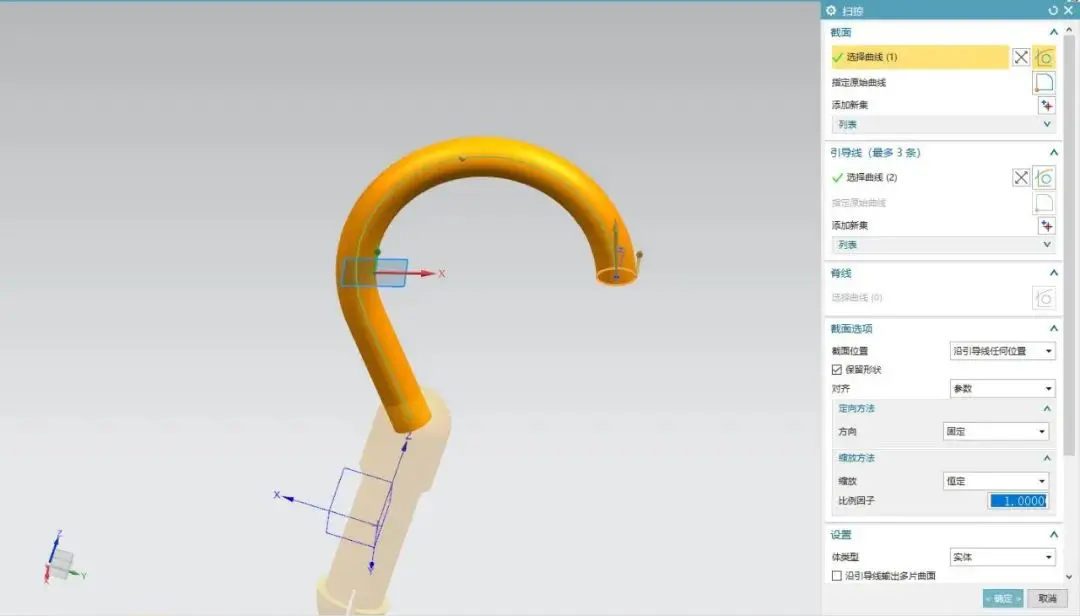

23、扫掠（做管道更快）

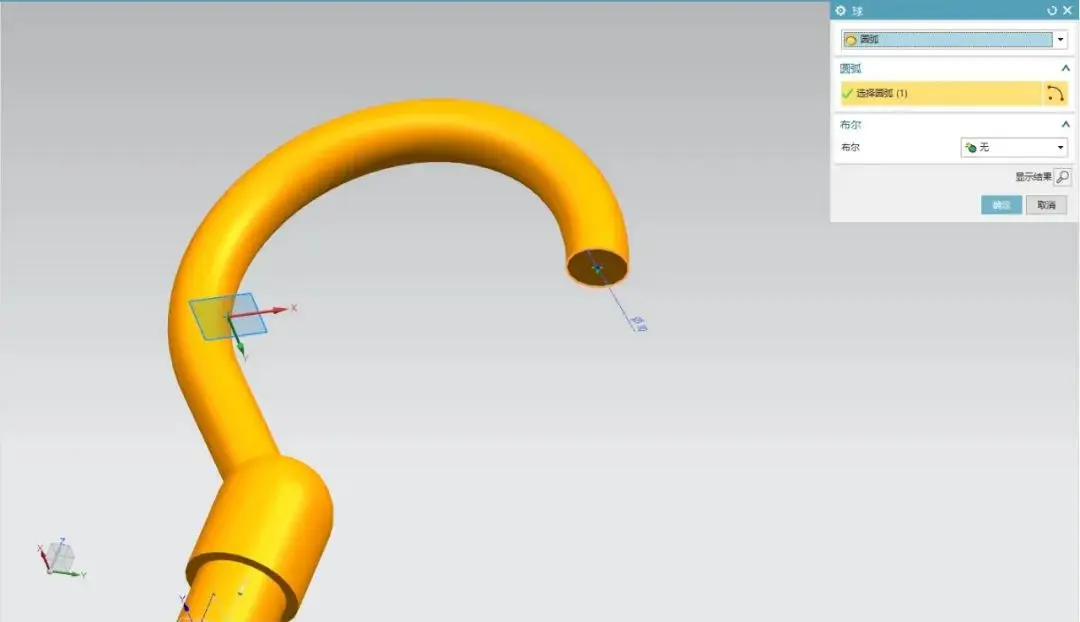

24、在管道末端插入设计特征球体

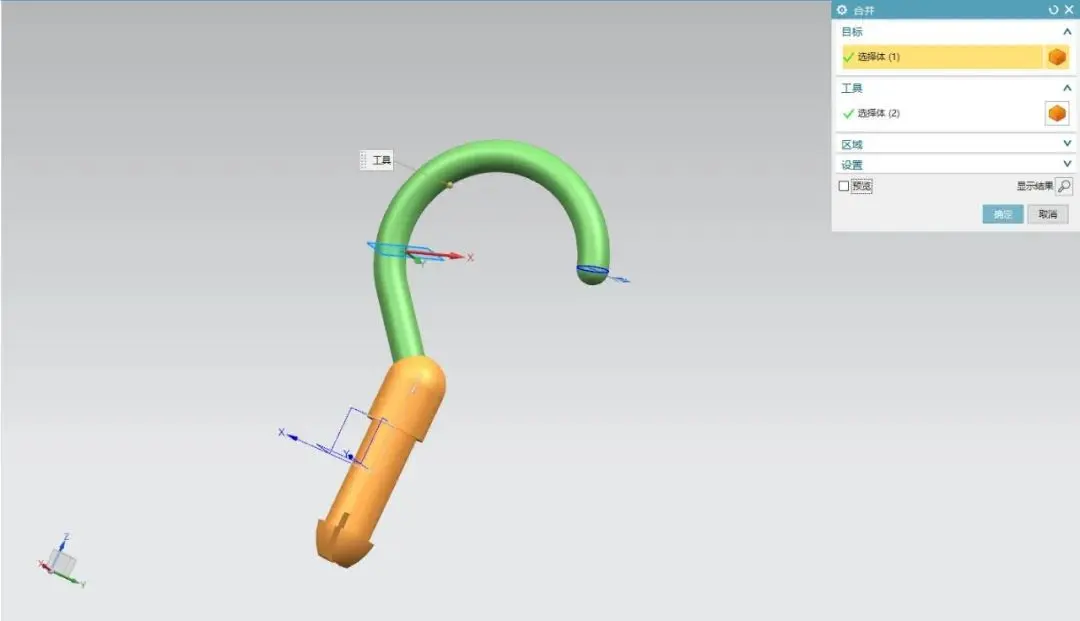

25、整体求和

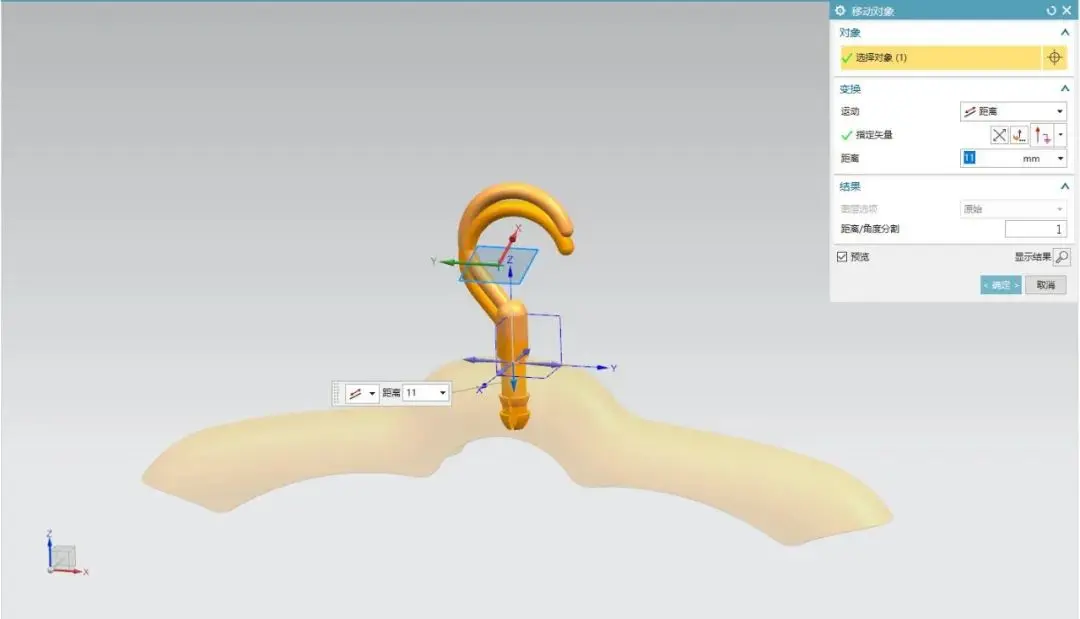

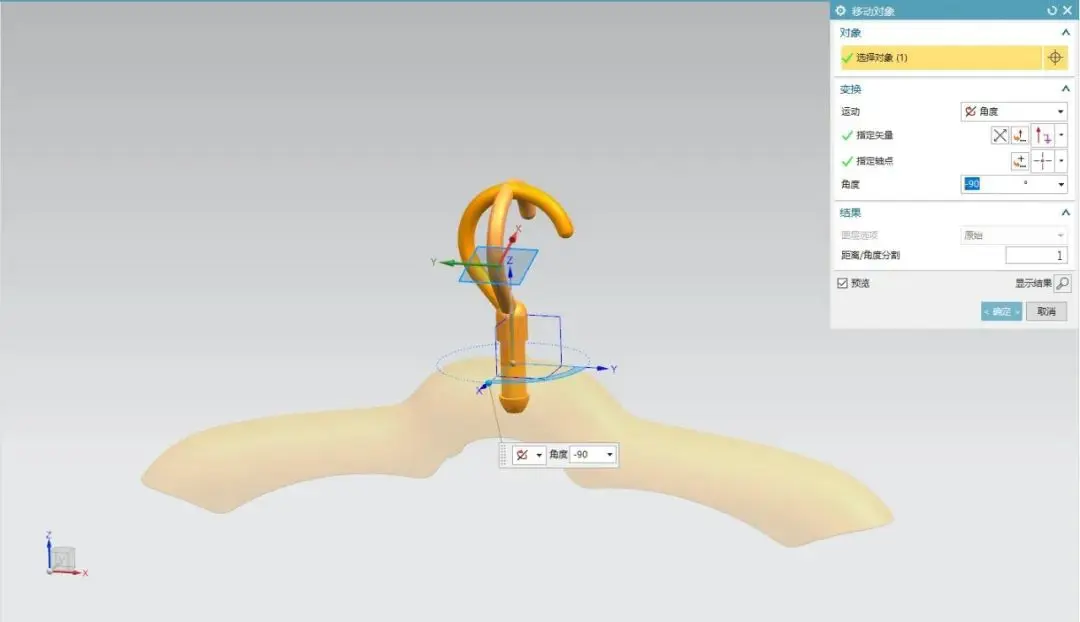

26、方向不对的话，可以移动对象

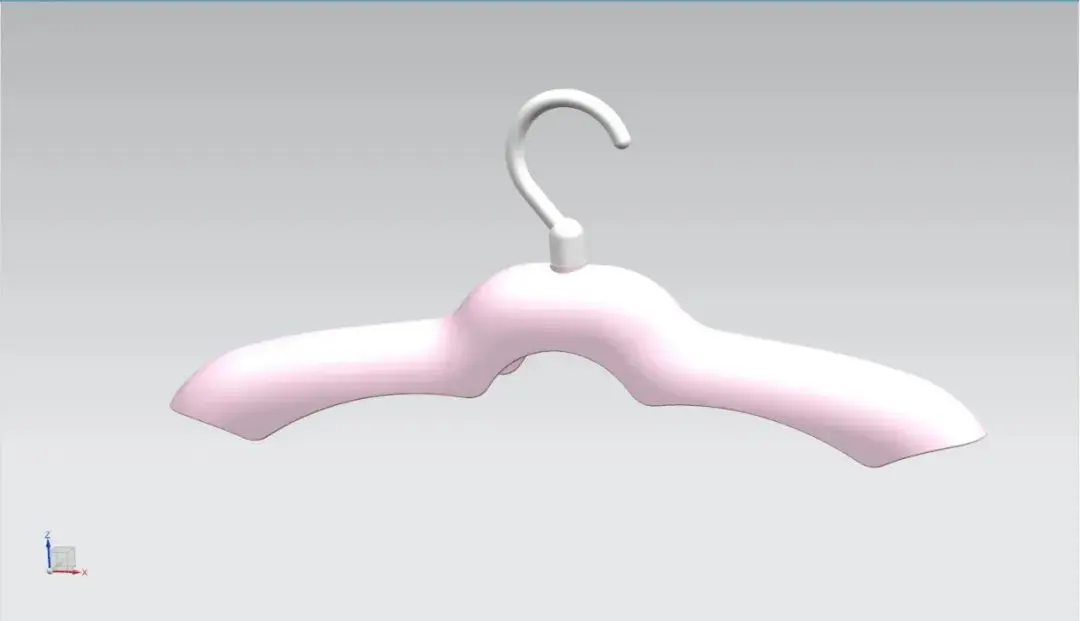

27、修改颜色，完成
