UG/NX汽车配件建模：换挡杆防尘罩制作

上次我们做完了换挡杆的曲面样式，那光有换挡杆可不行，必须还要配上一个对应的防尘罩才行，那今天咱们来把这剩下的样式解决掉，你知道这种折叠的曲面样式该怎么绘制吗？来看看建模的过程吧

没看过上期换挡杆的小伙伴点击这里阅读学习： UG/NX 换挡杆上的这种曲面样式如何绘制？学习一下这种思路吧

建模过程：

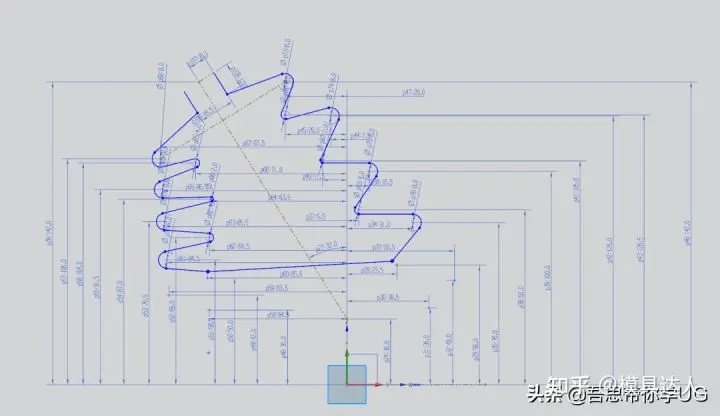

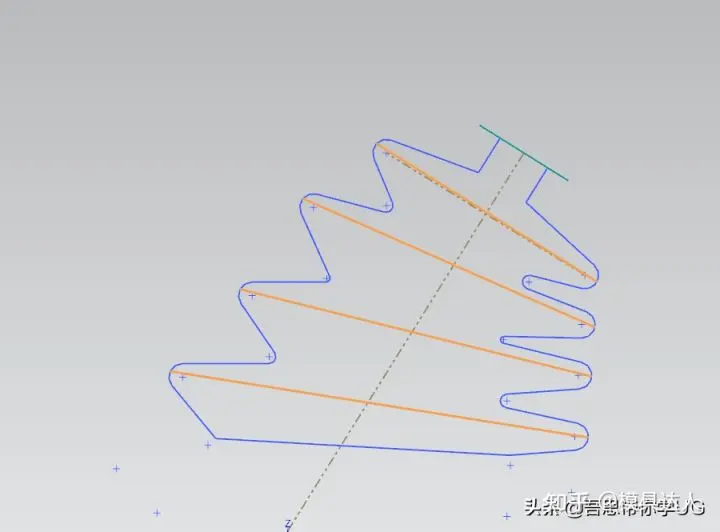

1、打开UG后新建草图，在XOZ平面上绘制一个这样的草图【仅供参考】

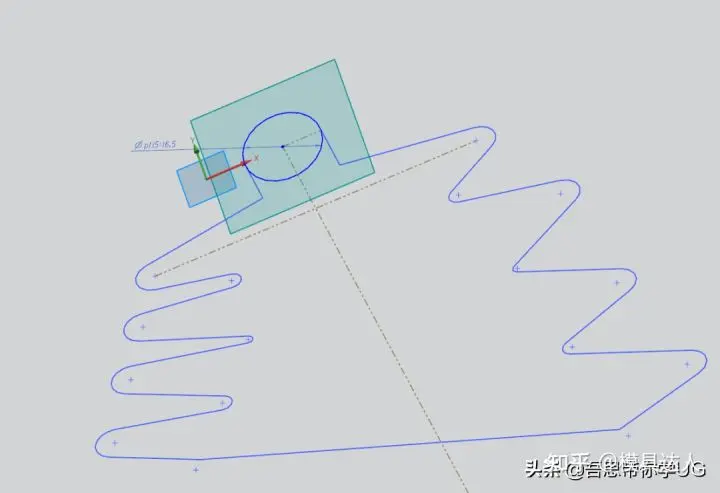

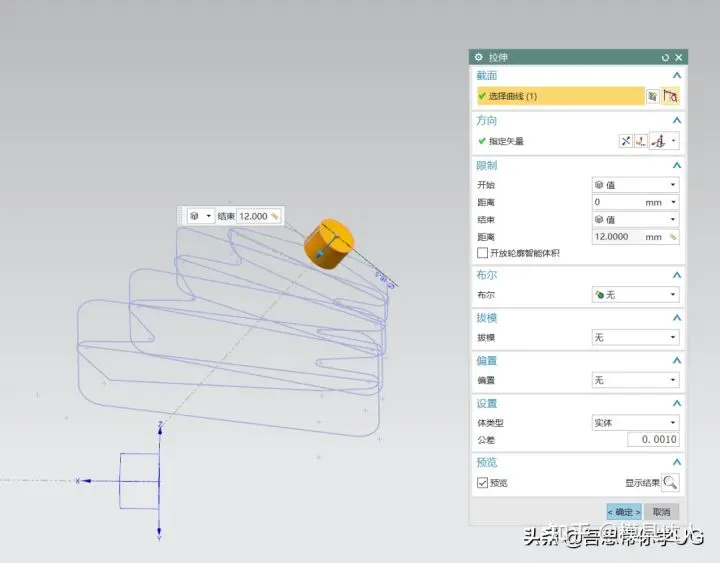

2、接着我们在顶部再创建基准面，绘制一个圆

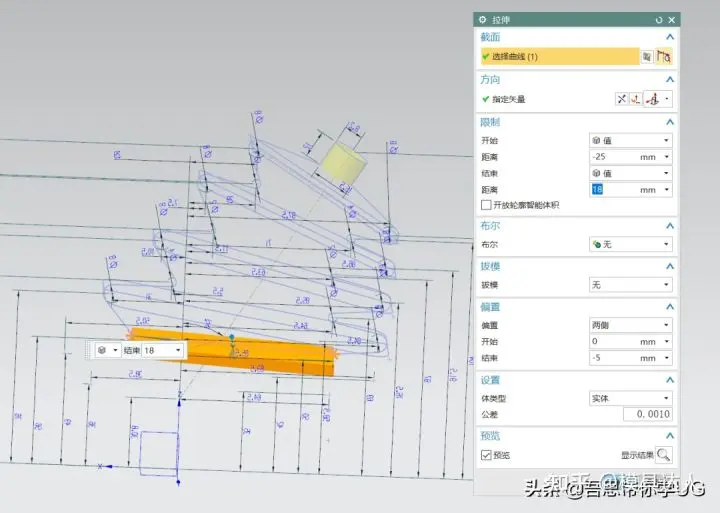

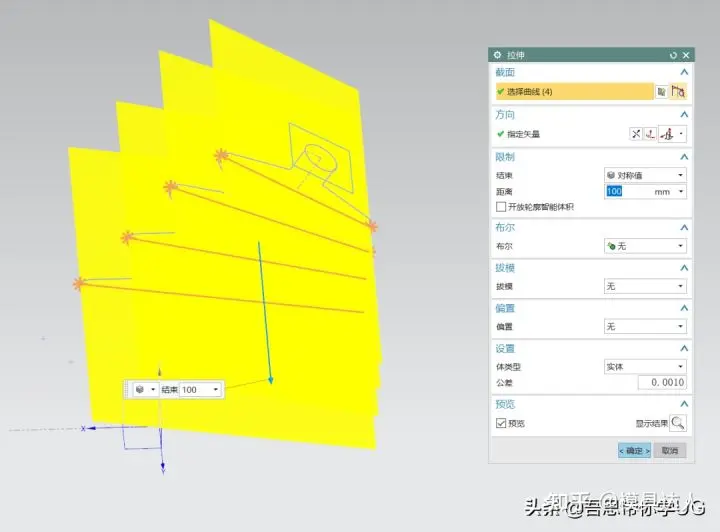

3、继续在XOZ平面会指草图，找到草图1绘制的弧线的中点，用直线做连接后拉伸成片体。

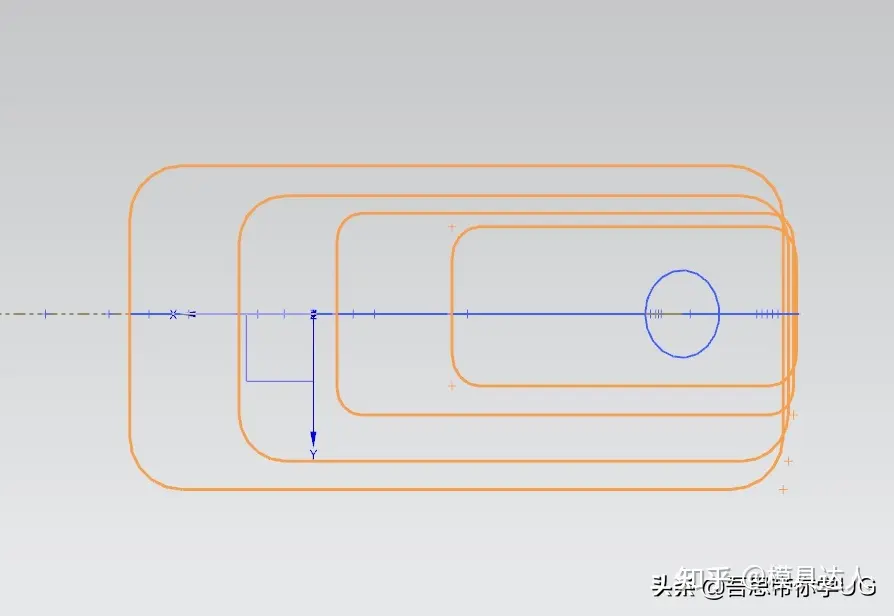

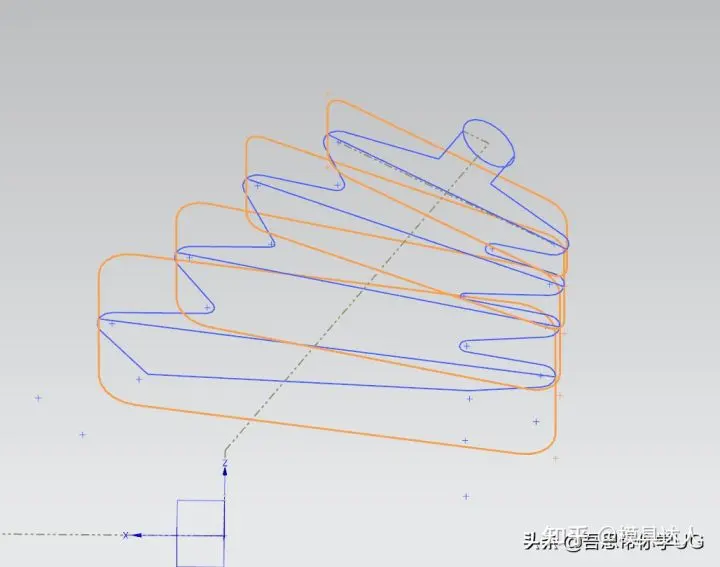

4、再各个片体上绘制矩形并给他们倒圆角，宽为长的一半。

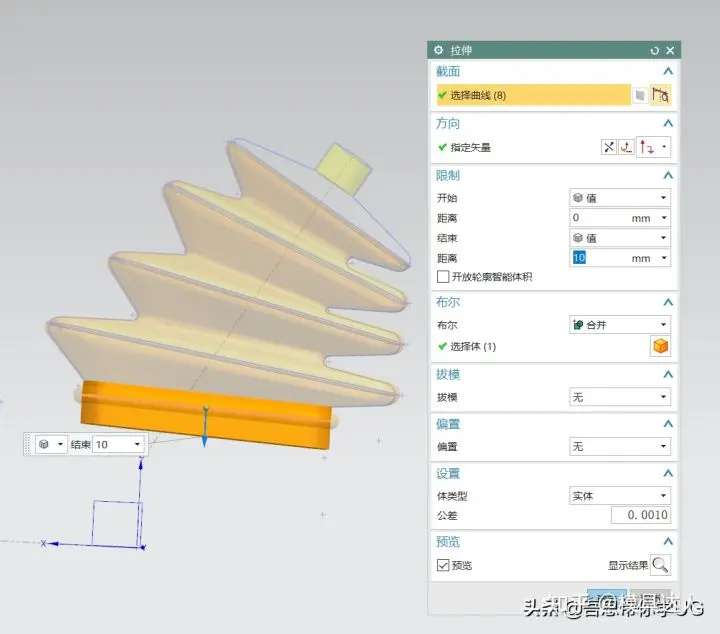

5、曲线的部分构建好后，首先拉伸顶部的圆和底部的直线，底部直线用偏置的方法做成一个长方体，给长方体倒圆角

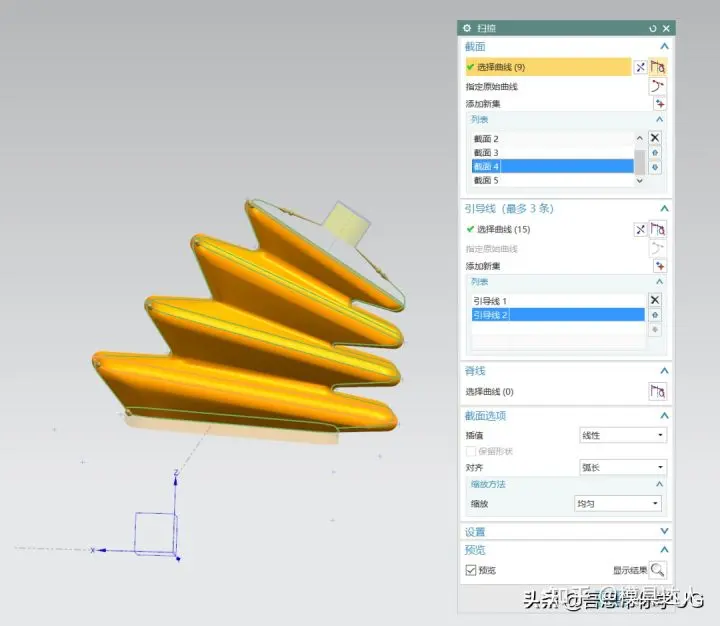

6、接着使用扫掠命令，利用矩形做截面即可。

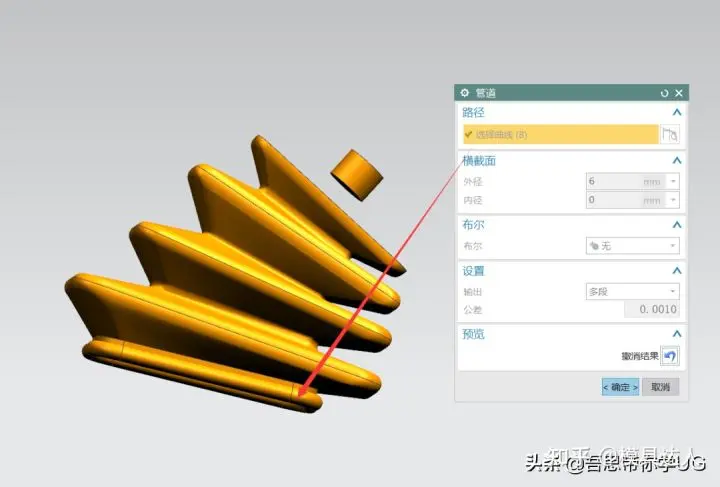

7、在长方形的底边做一圈管道，然后继续拉伸

8、利用修剪体命令把长方体修剪成水平的状态

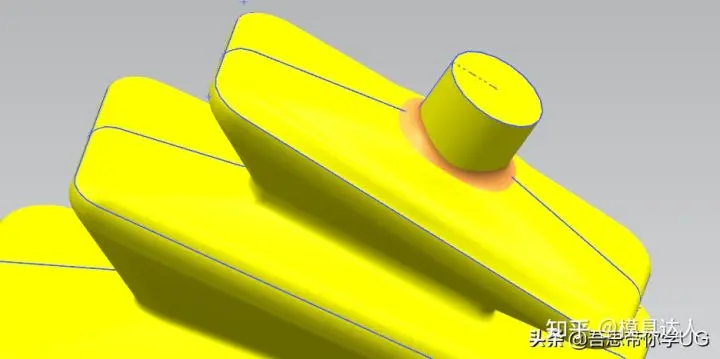

9、顶部连接圆柱的部分也是用扫掠命令，然后求和

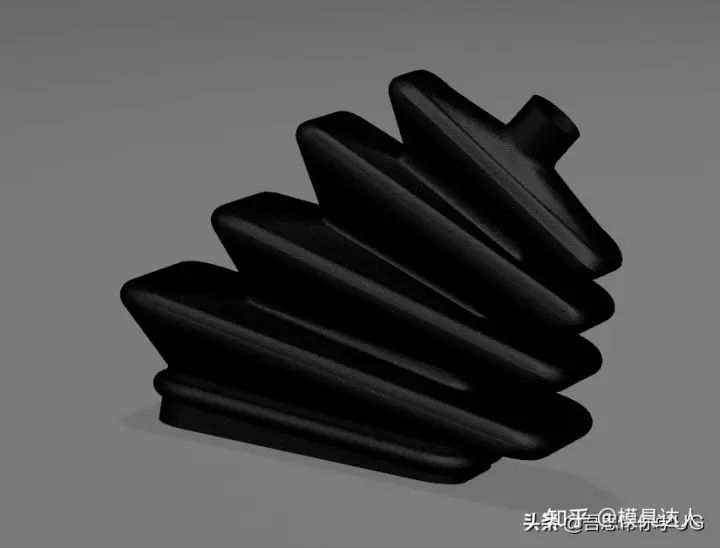

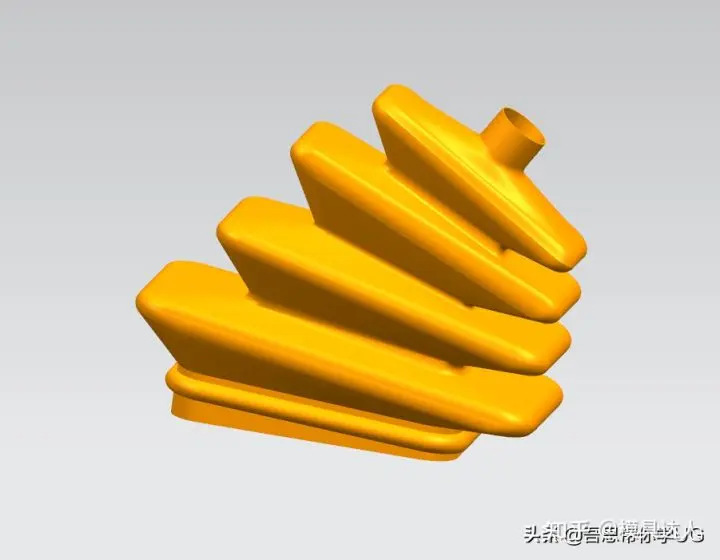

10、为了过渡能稍微光顺一点，可以再给连接处倒一个圆角，用移除面抽壳做成中空的样式，这样防尘罩的模型就完成啦！

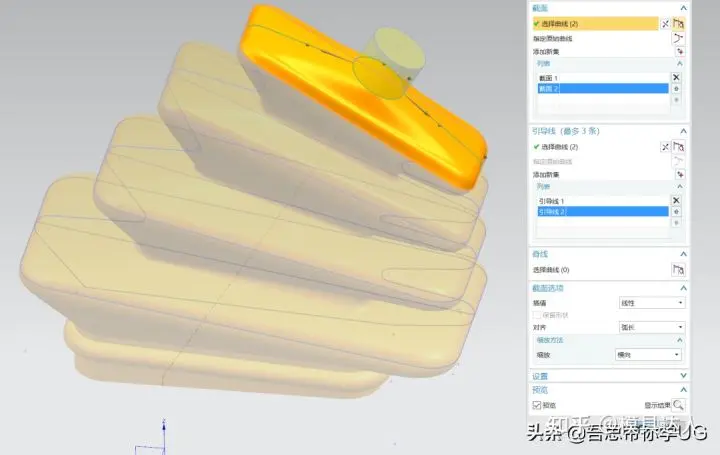

就依这个按理来说，这种样式的曲面模型是必须要做截面才能有一个比较好的效果，如果直接用扫掠的话就会出现下面这种问题，这就是思路和方法的一个比较直观的体现形式
