UG/NX快速建模：啤酒瓶盖，掌握高效方法

虽说现在天气开始逐渐凉快起来了，但是还是很热啊，再说了这种稍微有点凉意的晚上整一顿烧烤那肯定是必不可少的！今天咱们就整个小啤酒瓶盖的模型来玩玩，保证超级简单！

建模过程：

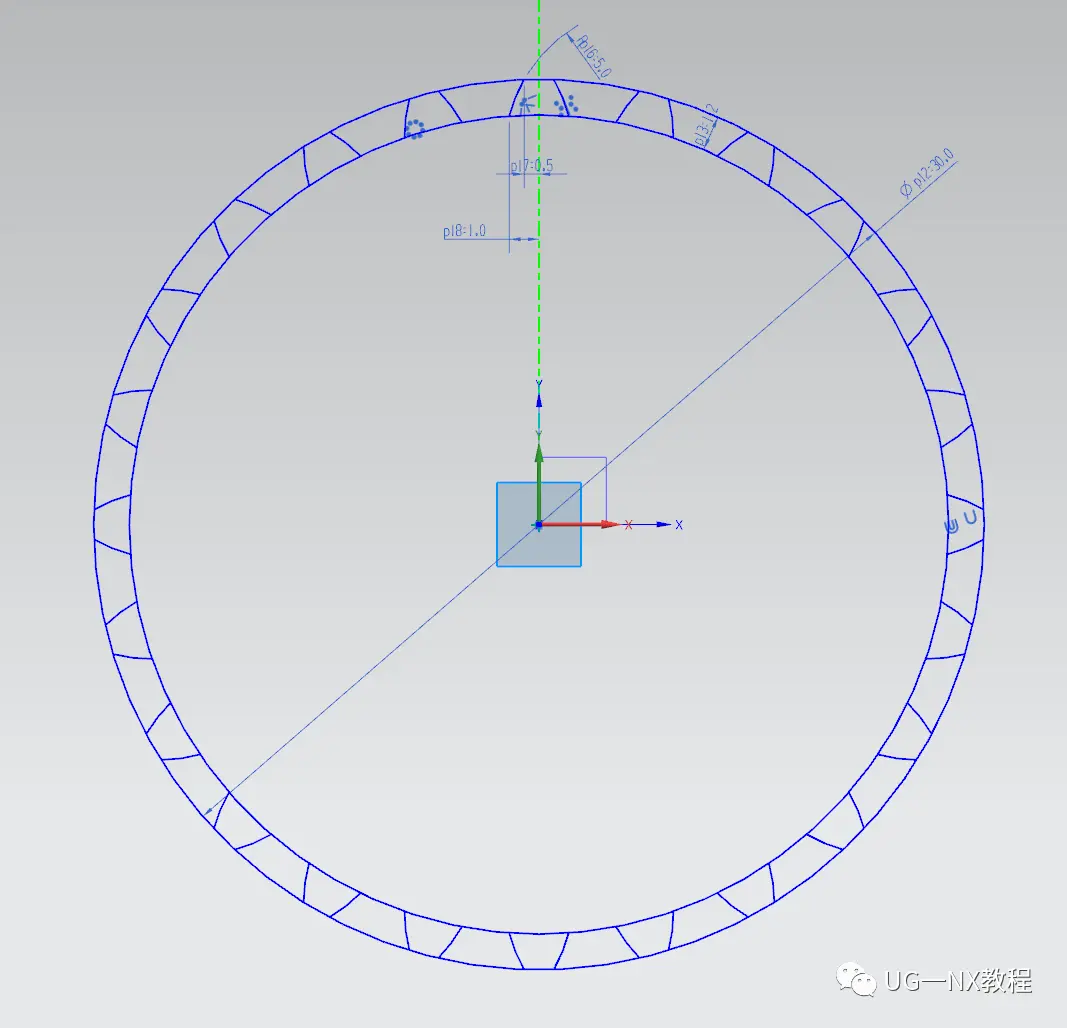

1、打开UG后，首先创建一个草图，绘制一个差不多这种样式的草图（低配版齿轮样式，齿数24）

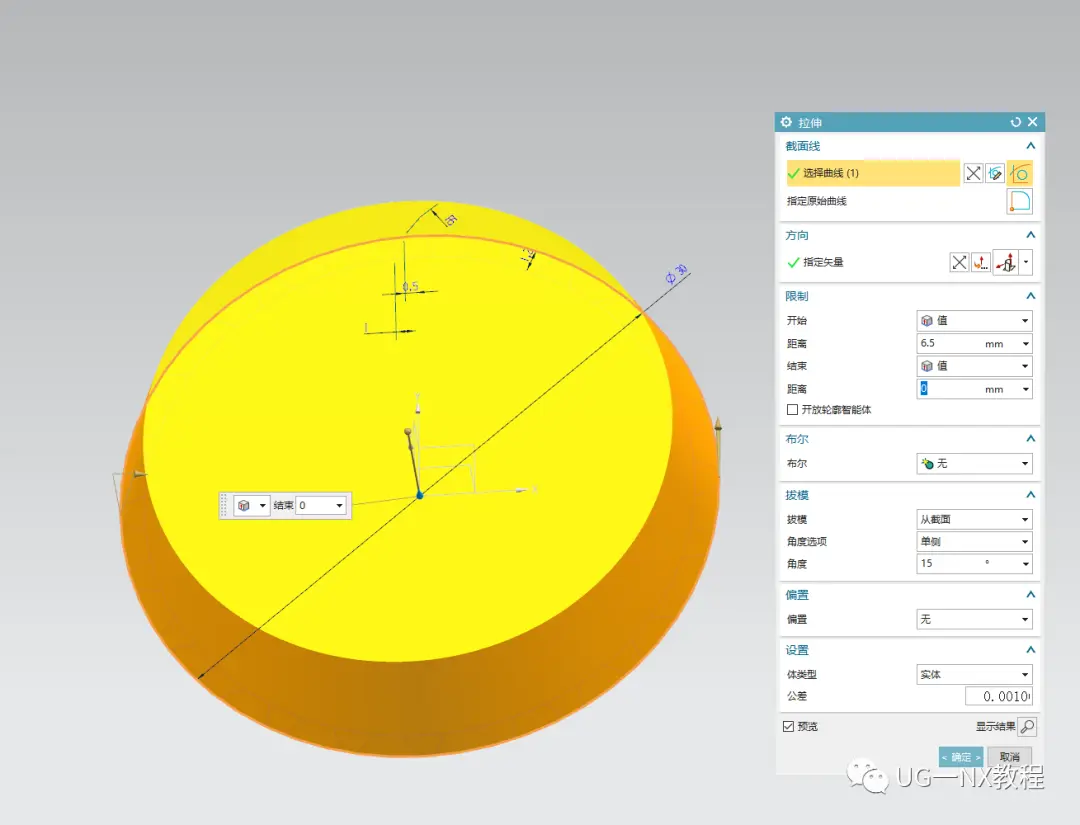

2、第一步咱们先拉伸最外面的大圆，然后设置拔模角度15°

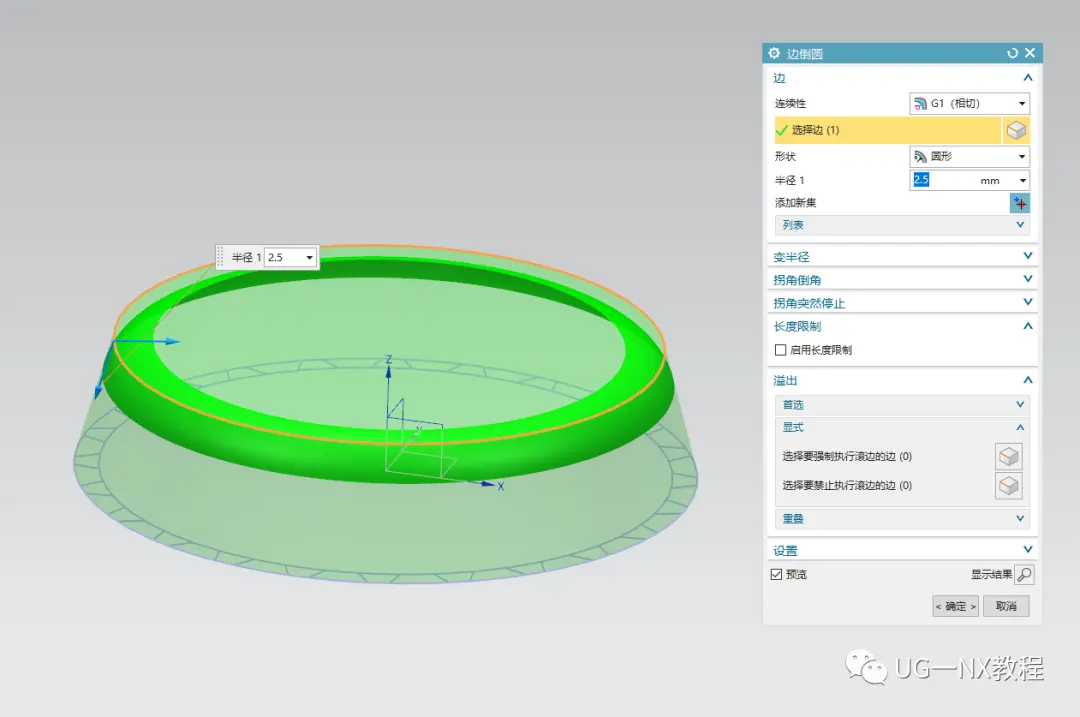

3、给顶面的边倒一个2.5的圆角

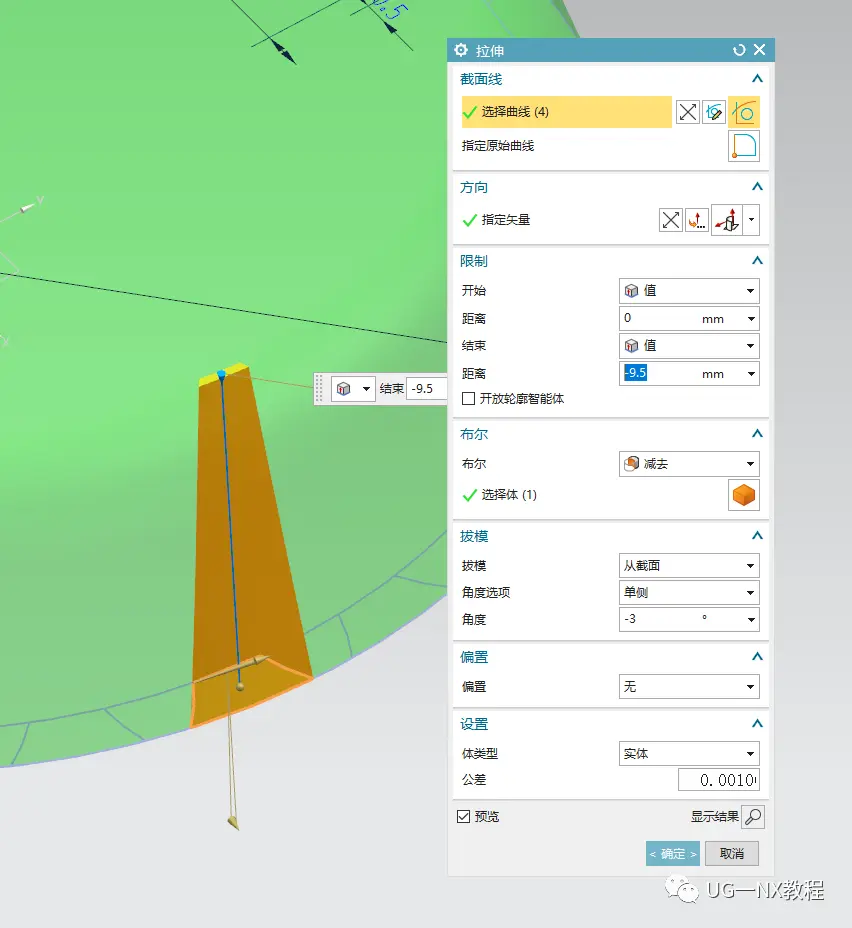

4、垂直拉伸底部锯齿范围，做一个拔模，与主体求差

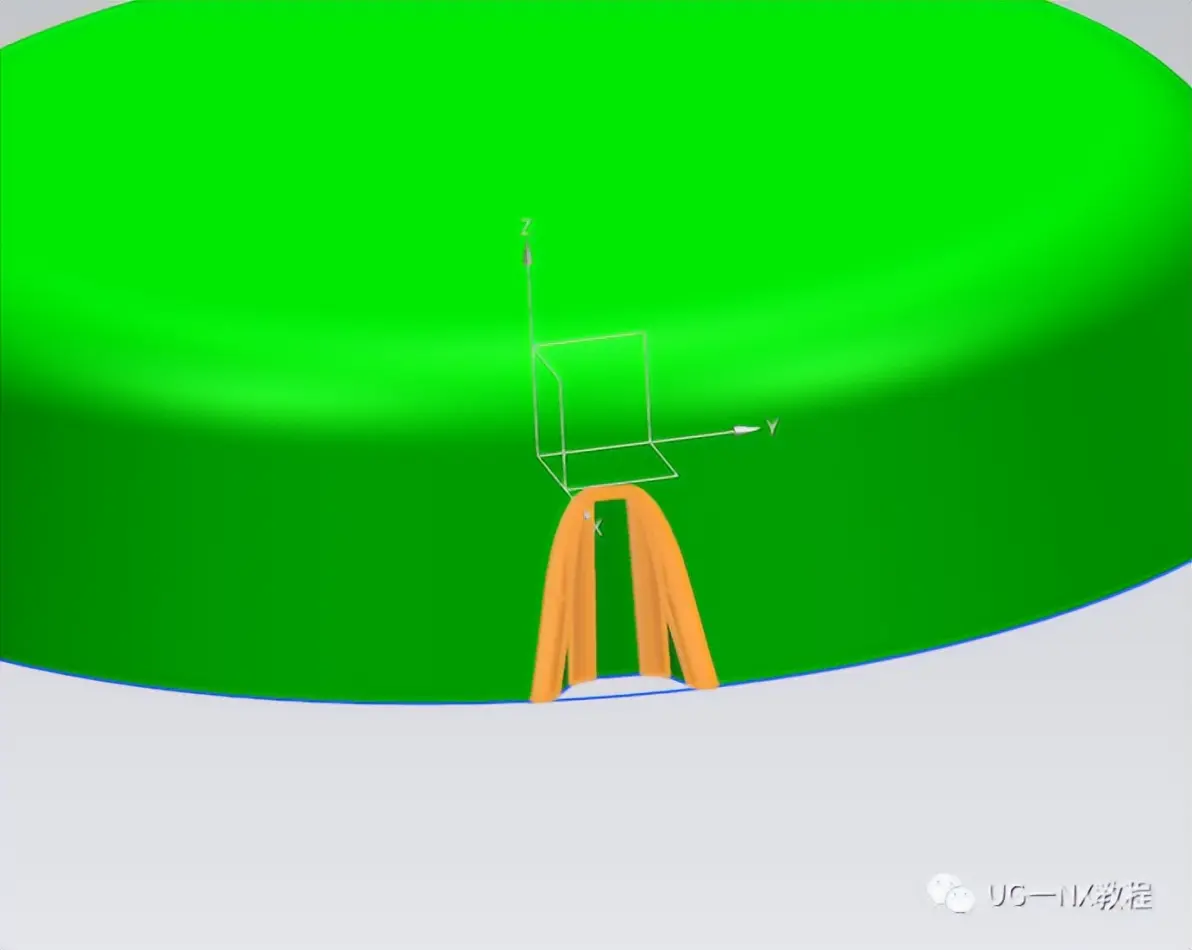

5、对求差部分的线条集体倒一个0.5的圆角

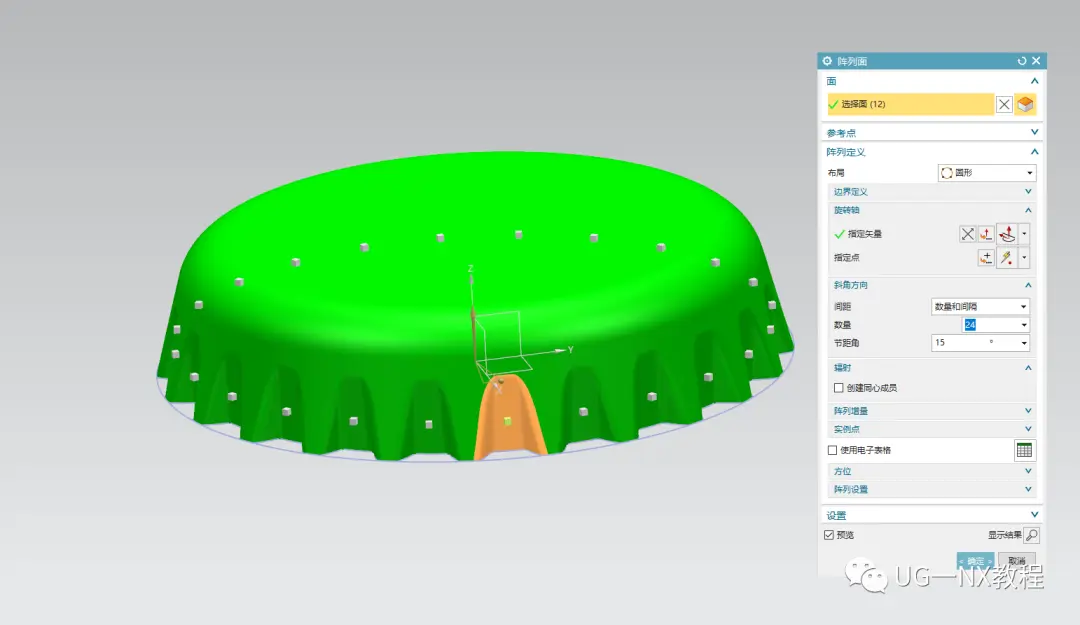

6、然后使用阵列面命令，选择求差面和圆角面，形阵一圈做成24份

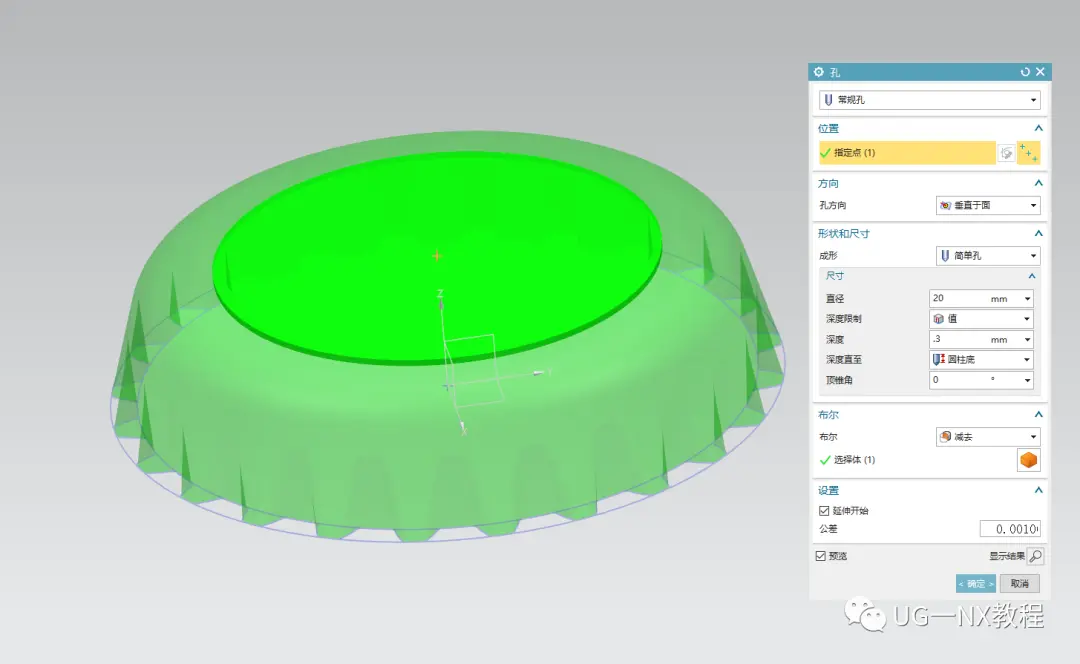

7、瓶盖的上方再用孔命令做一个浅浅的凹坑，注意这里不是做通孔

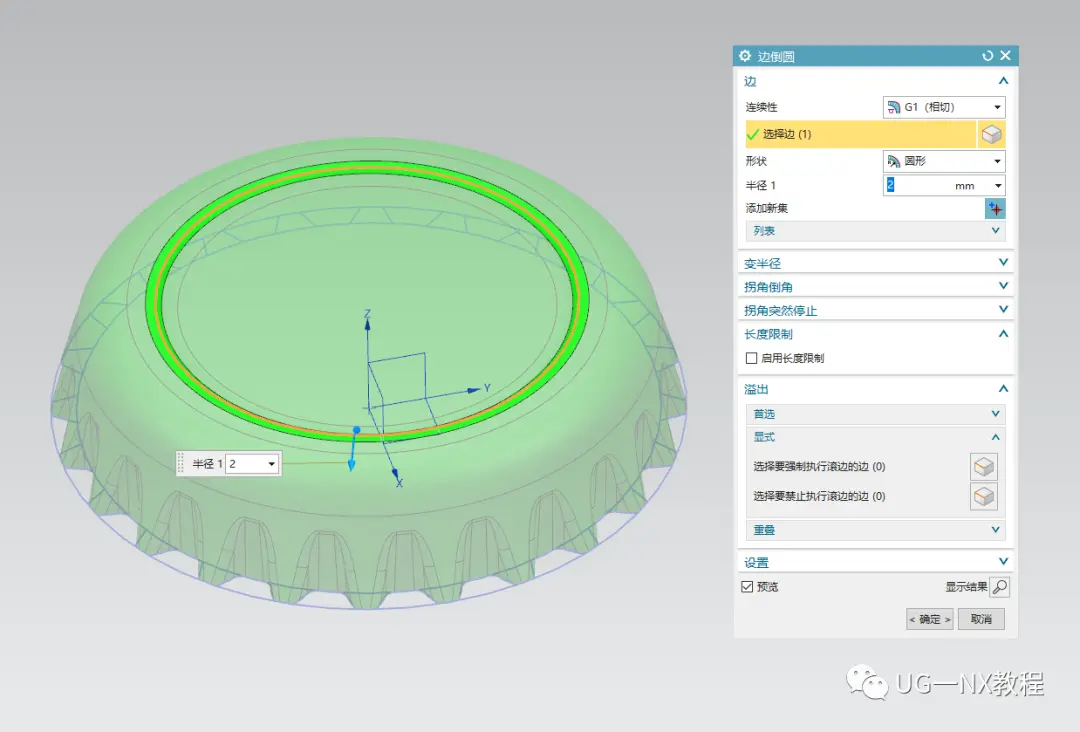

8、同样的给凹坑的边倒圆角过渡，做出类似冲压出来的效果

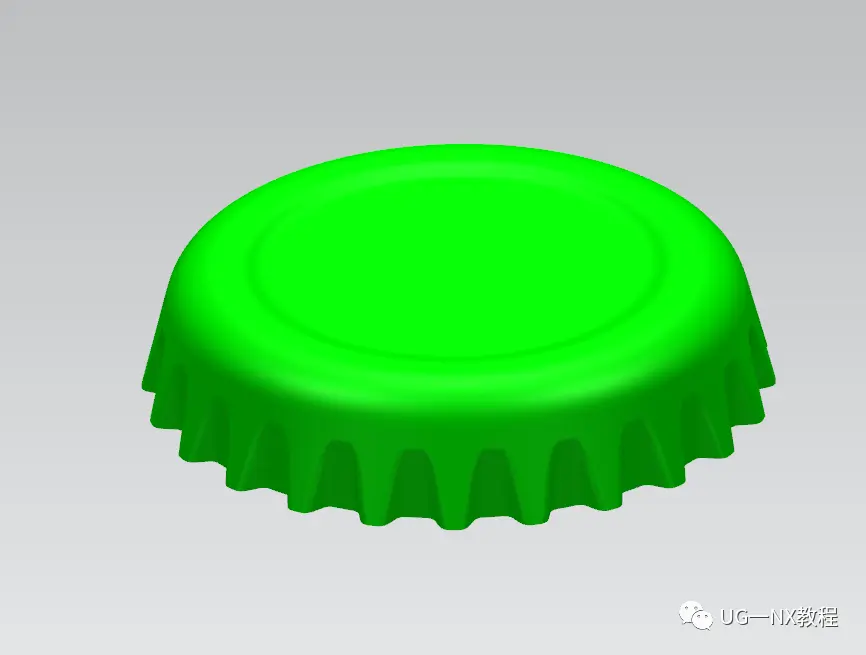

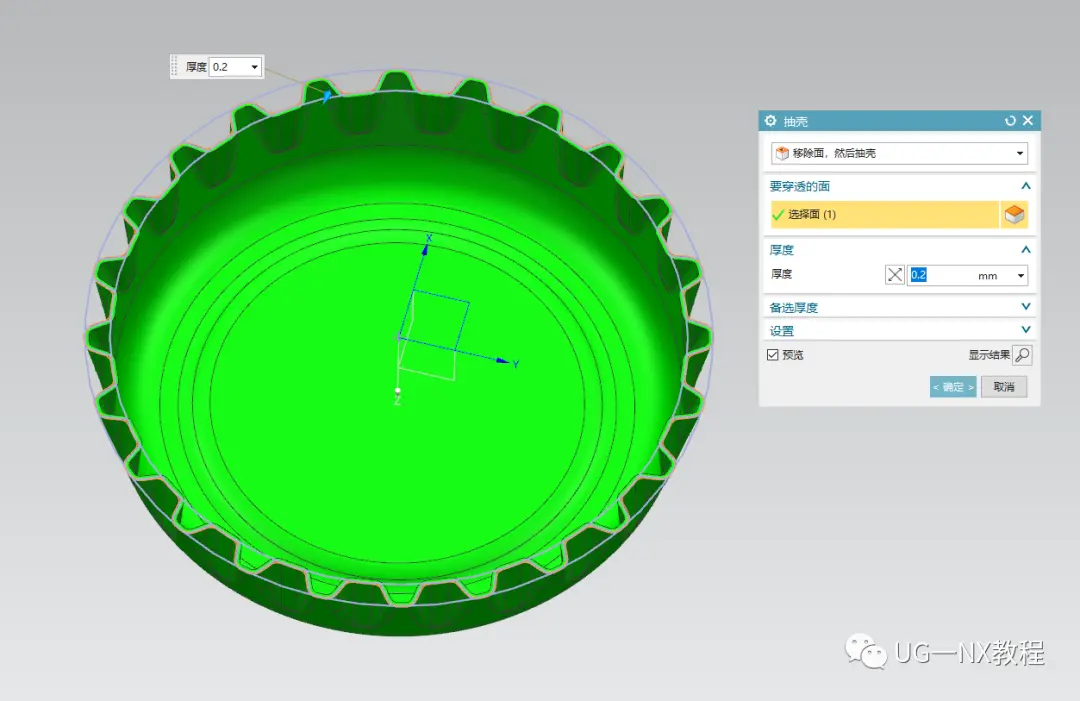

9、最后用移除面抽壳，移除底面，做一个0.2的壁厚，这样模型就完成啦

这种样式的啤酒盖模型绘制起来就是这么简单，不知道大家都学会了吗？
