UG/NX逆向建模：掌握关键第一步的技巧

在拿到扫描的数据stl文件后，有些产品在导入UG软件中会发现没有摆正，这会对接下来的画线有一定的影响，那么如何将它摆正到合适的坐标轴处呢？今天分享一个手动摆正的小妙招

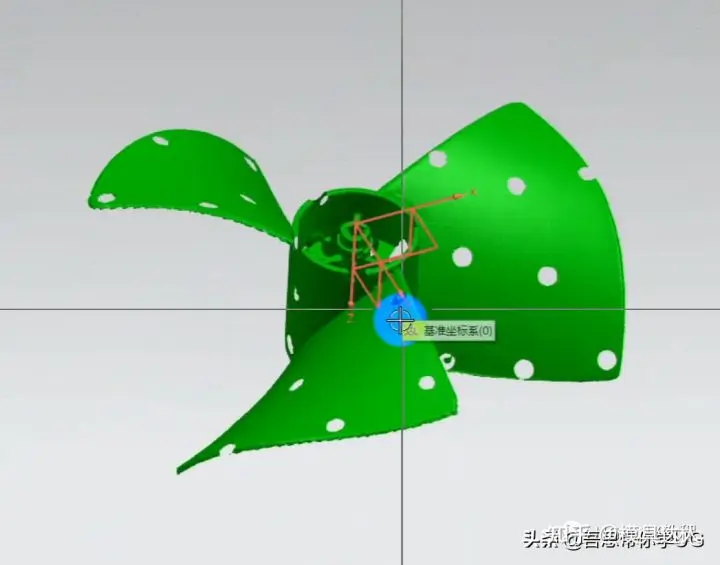

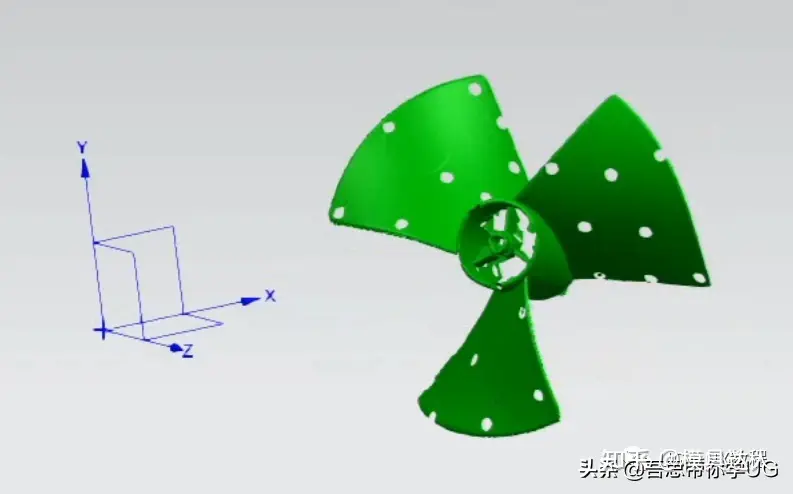

要摆正这么个风扇叶小平面体，首先可以

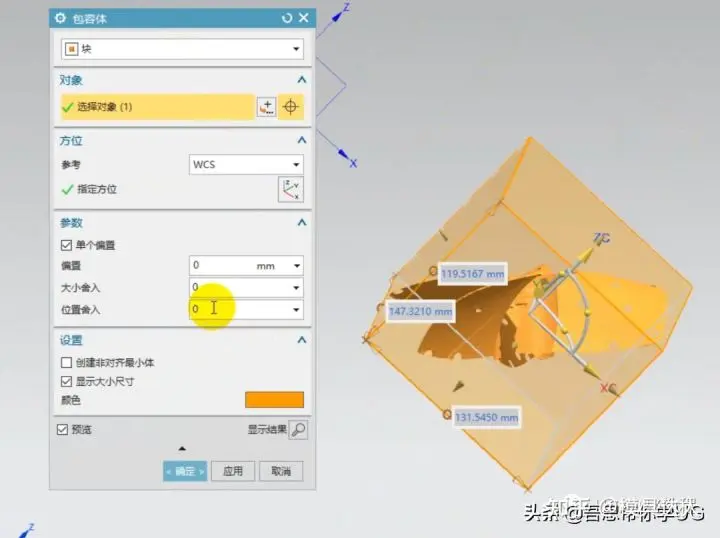

一般的包容体它是这样包裹的

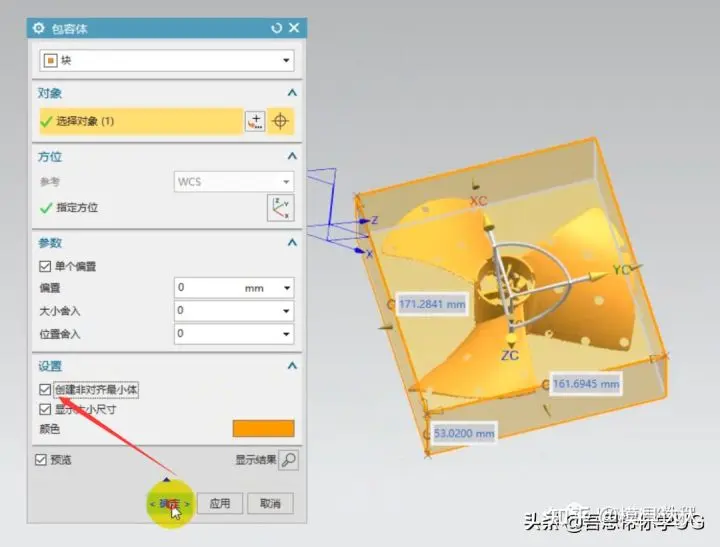

但是如何把选项“创建非对齐最小体”选项勾选上，它就以最小的长宽高包裹，这就是我们想要的样式

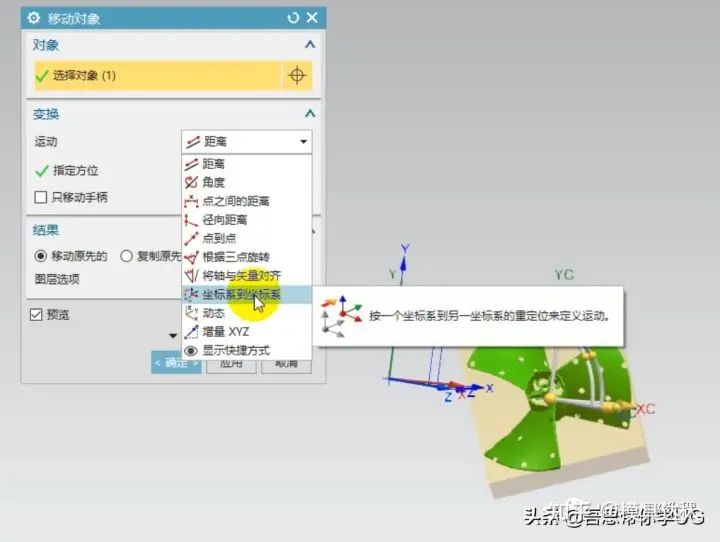

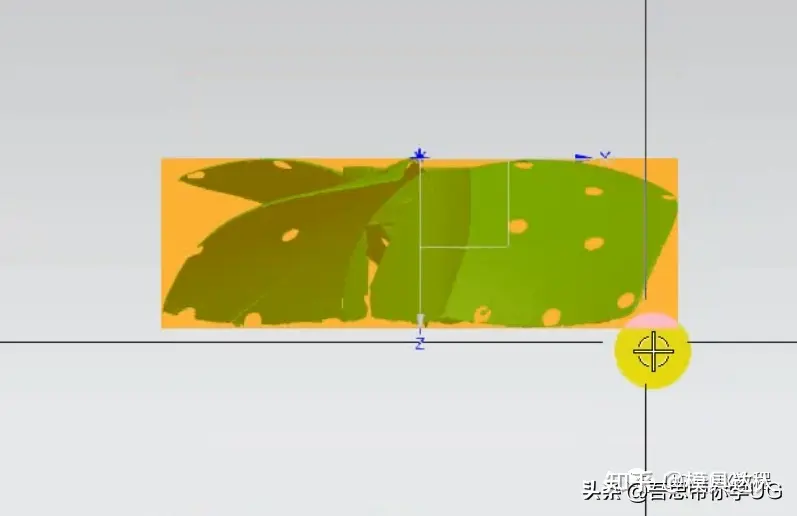

接下来就是用移动对象来摆正产品了，利用从坐标系到坐标系的方式将正方块的一个面移动到xy平面了

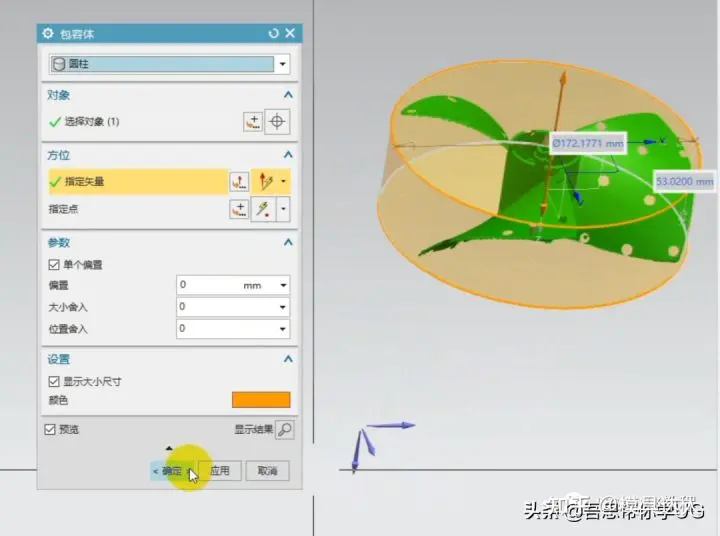

但是还有一点就是风扇叶的中心圈的圆心还不在原点坐标处，这时继续移动一次，stl文件的圆心选不中，可以在创建一个圆柱包容体。

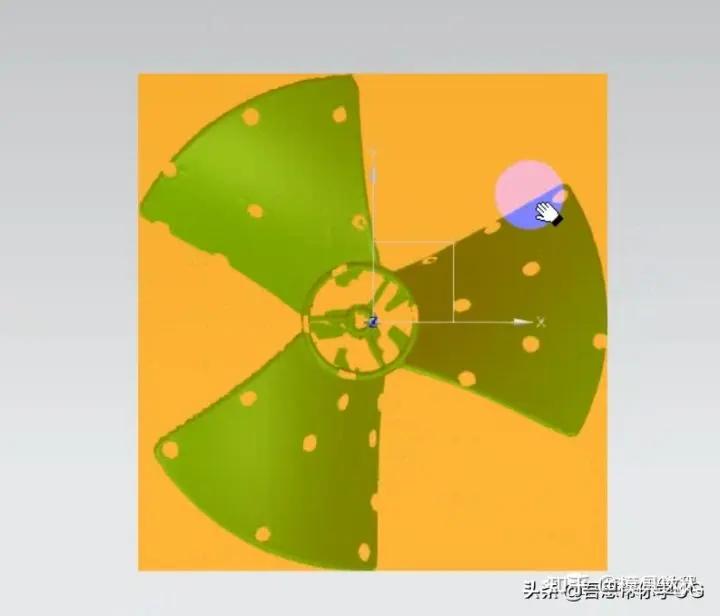

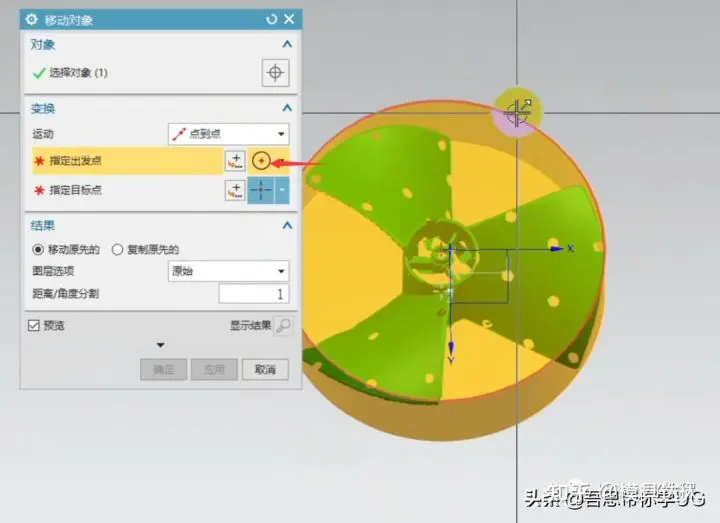

这样再次移动对象的时候可以使用点到点的方式，用圆柱的圆心移动到坐标原点，这样就摆正的很完美的，方便接下来的创建圆以及其他曲面了。
