NX一键逆向造型技巧

适用版本：NX1926及以上

逆向造型一般遵循的是结构分析→获取区域特征点→创建构造曲线→创建构造面的过程。但是对于玩具、家具、艺术品这类产品，存在大量的不规则曲面，如果逐个面去进行构面，毫无疑问，工作量是巨大的。

随着NX版本的升级，逆向造型方面功能也在不断的优化完善。以下介绍一个在NX1926版本中新增的功能，可实现复杂产品的“一键逆向造型”。

以下将通过一个简单的案例（图1），对“一键逆向造型”实现方法及步骤进行说明。

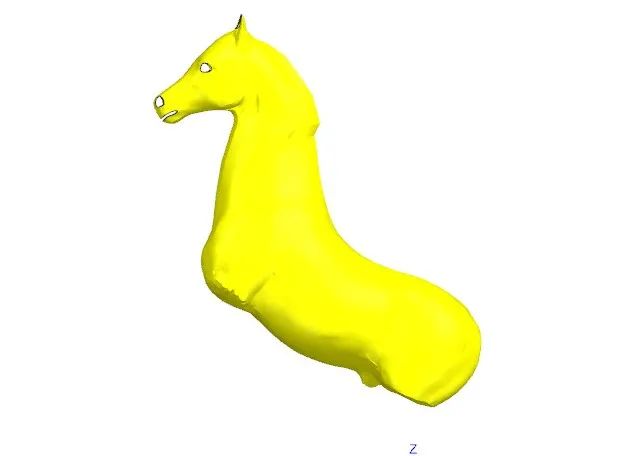

图1  演示案例

导入STL文件。进入NX1926，在菜单中选择【导入STL】，选择本次案例文件（图2）。

图2 导入 STL

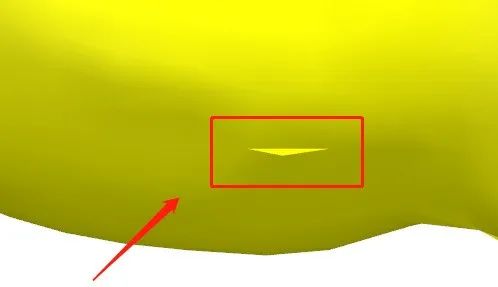

检查点云缺陷。STL文件导入以后，由于扫描误差的原因，逆向点云上可能存在各种缺陷（如图3），需要在逆向建模前进行优化。（图3）。

图3 点云缺陷

模型优化之光顺处理。针对点云上凹凸不平的区域使用【光顺小平面体】，对点云进行光顺处理。（图4）。

图4 光顺处理

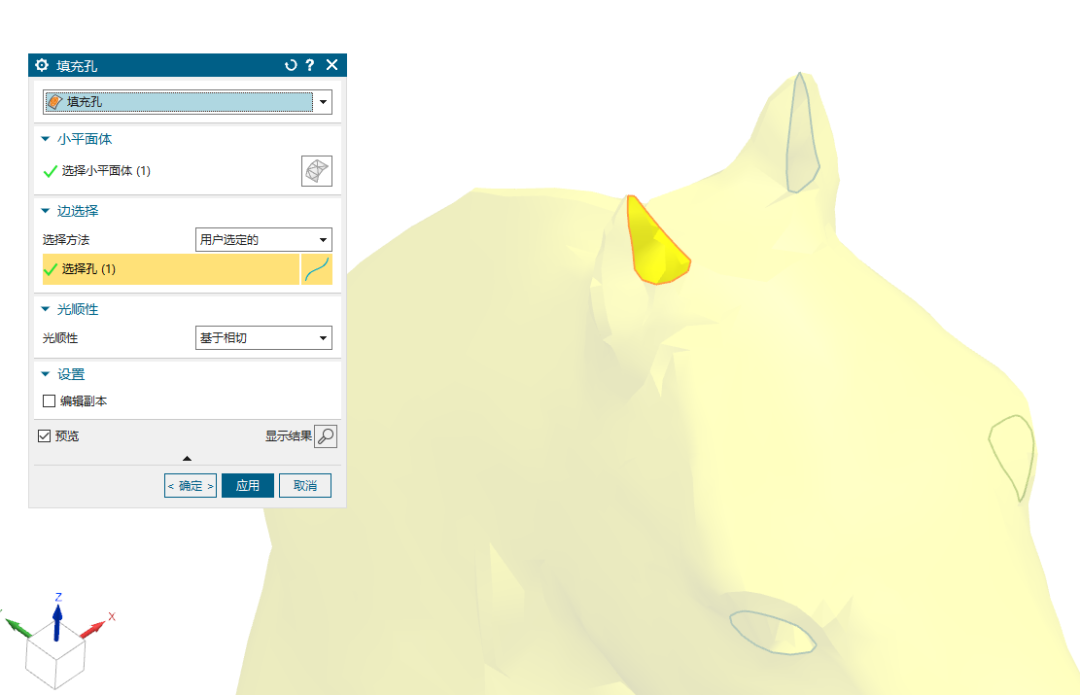

模型优化之填充孔。针对点云上的开口区域（图5），使用【填充孔】功能，对开放区域进行填充处理。

图5 填充孔

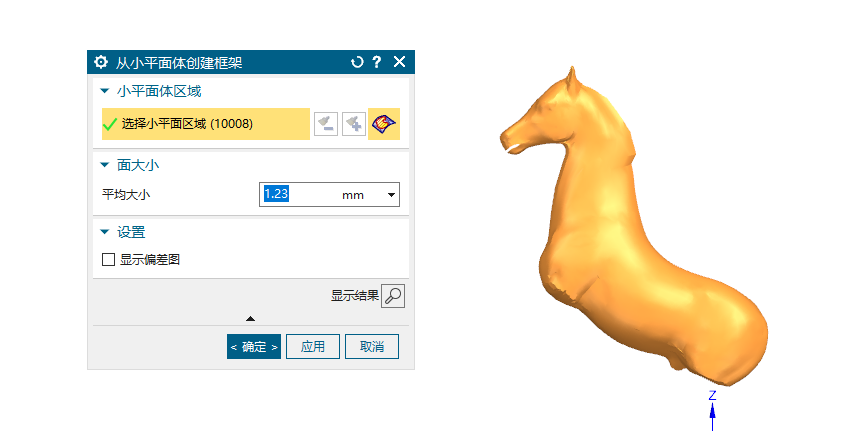

逆向造型。在完成了点云的优化后，接下来，将进行最为关键的一个环节：一键逆向造型。进入【NX创意塑型】模块，点击创建页面的【从小平面创建框架】，根据逆向对象及精度要求，调节“面大小”。点击确定，即可一键完成造型的逆向

图6  一键逆向造型

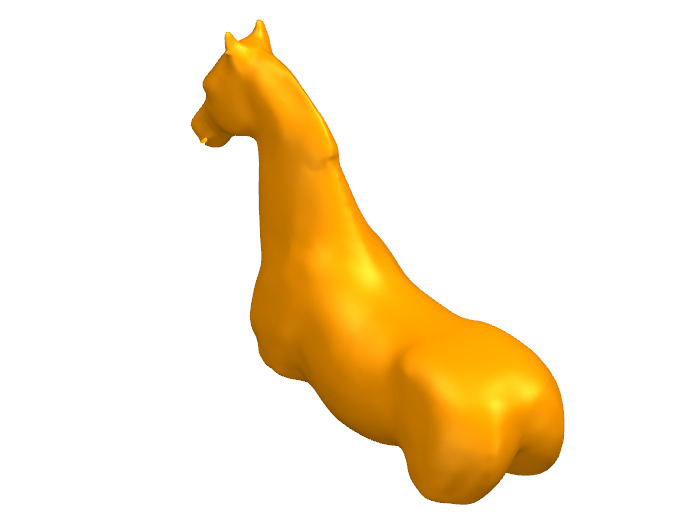

最终结果如图7所示。

图7  最终结果

以上就是NX一键逆向造型的全部内容，希望能在大家有所帮助。
