NX模型修复技巧,




适用版本:所有版本

对于模具设计工程师来说,经常从客户获得参数化或非参数化的产品模型,甚至有些模型是由其他CAD软件导出的STP、x_t等中间格式。这些模型的建模质量受到多方面的影响,有些模型当中的问题甚至会影响后序的工作。如模型有烂面、不是实体、无法测量质量。为了保证这些数据的正确可靠,并且在后续的操作中不会产生问题,我们可以选择下面的功能来确保输入模型质量。具体包括:

  • 检查几何体
  • 特征回放
  • 部件清理
  • 修复几何体
  • 优化面

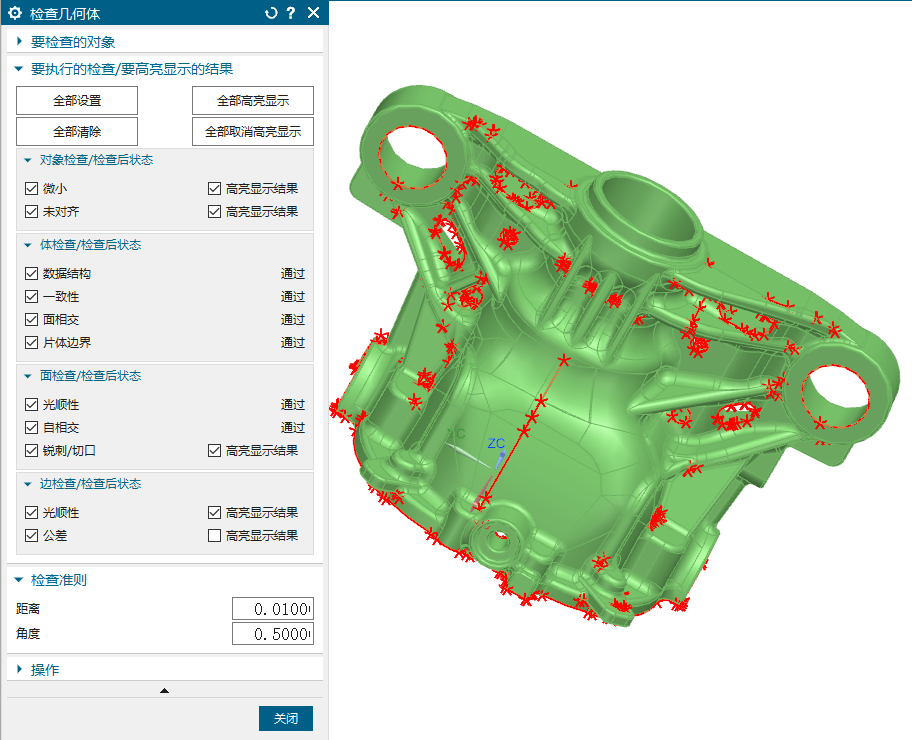

检查几何体:菜单→分析→检查几何体,对于检查内容,我们可以选择全部设置,以检查所有项目,然后选择所有我们需要检查的几何体,再点击对话框上的“检查几何体”按钮。它可以帮助我们尽早发现模型中存在的缺陷,建立高质量的模型。

这个功能用于分析实体、面或者边存在的错误。当发现模型错误时,NX不会自动修正,但是会将其高亮显示,以便于我们发现错误所在。需要注意的是,模型中检查出来的问题是和指定的检查公差有关的,指定较大的距离公差,或者角度公差,都会导致错误报告减少。

对于每个检查项目,检查完成后,如果没有发现错误,则会在项目的后面显示“通过”,如果发现错误,则会出现一个“高亮显示结果”的选择框,只要勾选,错误的地方就会在图形区高亮显示。有五种错误是必须在模型中避免的:未对齐的、数据结构、一致性、面相交、自相交。

NX模型修复

图1

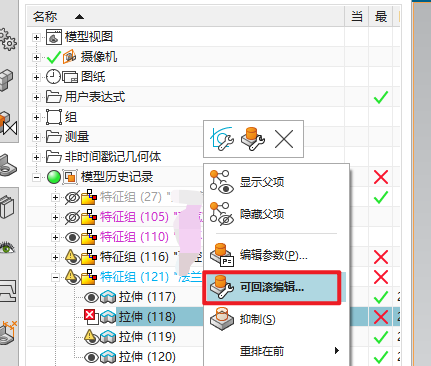

特征回放:菜单→编辑→特征回放,对于参数化产品模型,我们可以使用这个方法。模型将会回滚至第一个特征,并显示更新时编辑对话框。如果选择步进,一次一个特征来重新创建模型,则每次重新构建特征时显示都会更新。

直到整个模型的最后一个特征,如果特征回放的过程中有暂停出现,可以编辑、删除或者抑制产生错误的特征,反复这个操作直到整个特则回放可以顺利完整地进行完毕。对于无法通过编辑修改的特征,只能通过重新构造的方式来修正错误了。

NX模型修复

图2

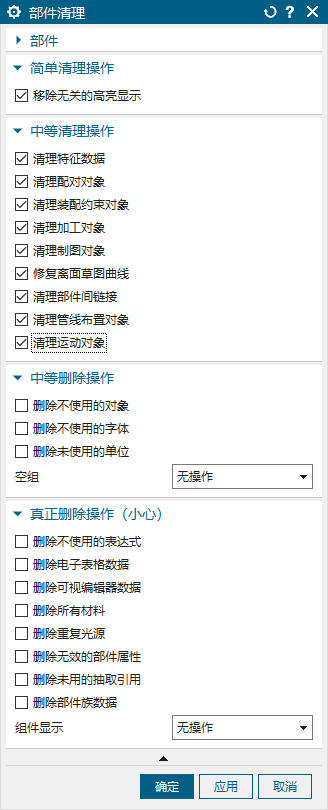

部件清理:菜单→文件→实用工具→部件清理,从该部件文件中消除特定对象。没有部件清理,这些对象就不可访问,且不能被消除。对于简单清理操作、中等清理操作、中等删除操作中选项,我们都可以选择进行清理,如果能够确认在模型中没有创建对应的数据的话,也可以对真正删除操作中的选项进行清理。

NX模型修复

图3

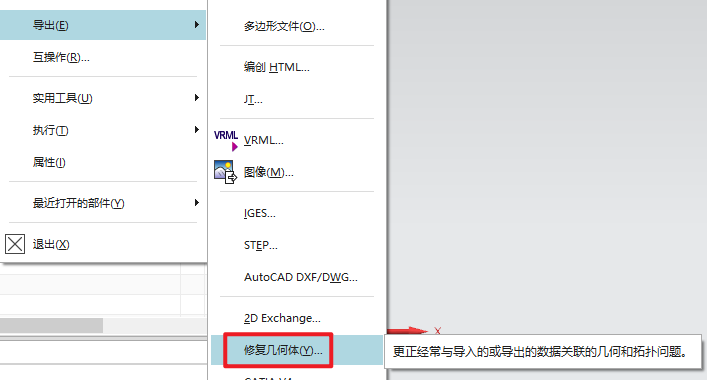

修复几何体:菜单→文件→导出→修复几何体,该命令可更正几何和拓扑问题,将工作部件导出至另一个 NX 部件,以对选定的实体执行任何必需的修复操作。

NX模型修复

图4

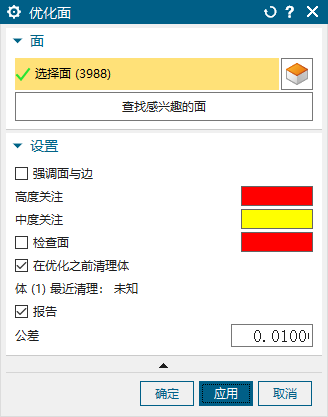

修复面:菜单→插入→同步建模→优化→优化面,该命令可以简化曲面类型、合并面、提高边精度以及识别倒圆,对于导入至 NX 的模型使用此命令可将 B 曲面转换为解析面。

NX模型修复

图5
