汽车模具设计绝技:复杂曲面分型面创建技巧

汽车产品的分型面往往都是一些复杂的曲面,很多模具设计师都想往汽车行业发展,但汽车产品不单单结构复杂,分型面也不好创建,如何能创建出完美的分型面,方法很重要,下面我来跟大家分享几种方法。

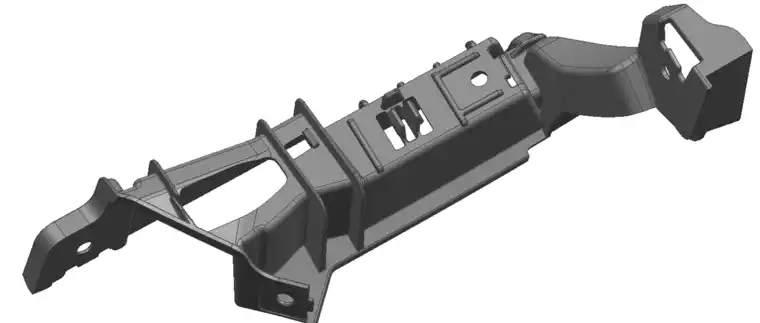

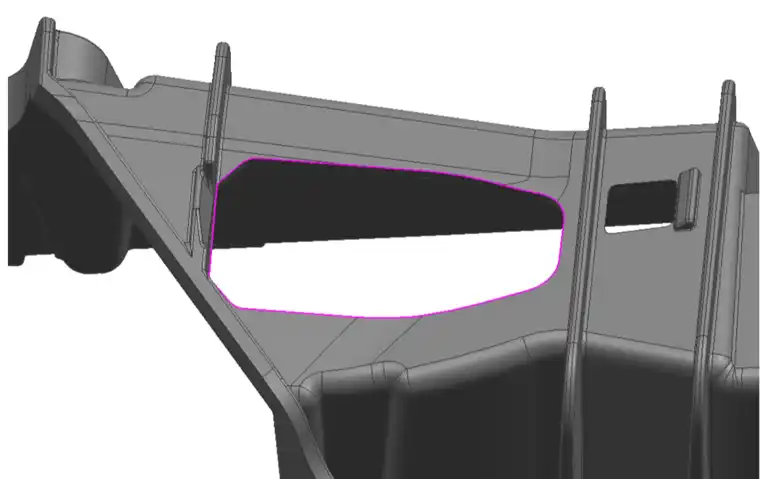

1.最近回帖的时候发现很多人对复合曲面补孔不是很理解,如下图孔所示

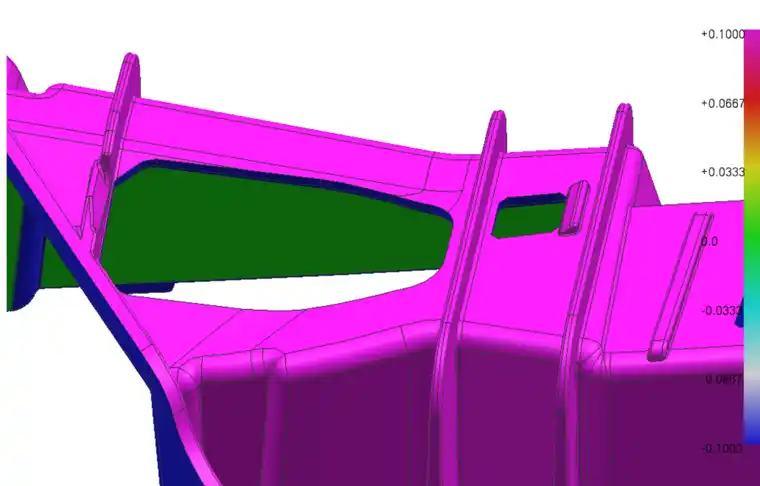

1)首先利用斜率分析看看此孔是补后模还是前模,,通过斜率分析,粉红色面为前模部分,蓝色面为后模部分,产品此孔已有出模角度,补后模,与前模碰穿。

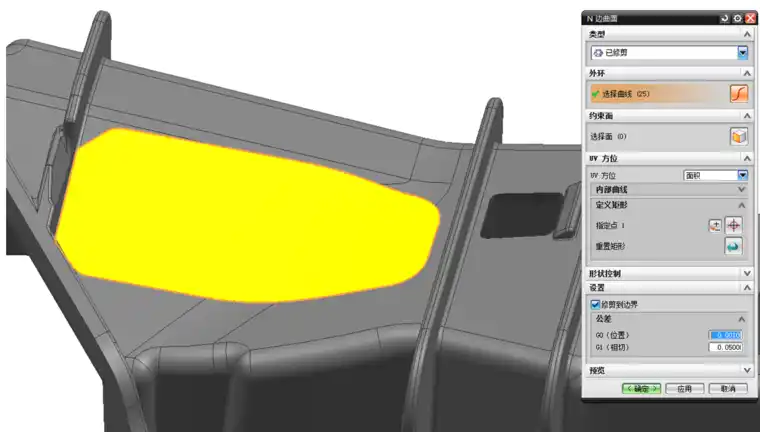

2)方法1:利用曲面工具条里面的“N边曲面”直接补孔,如下图所示,但“N边曲面”做出来的面与产品原始面不相切,一般此方法很少用。

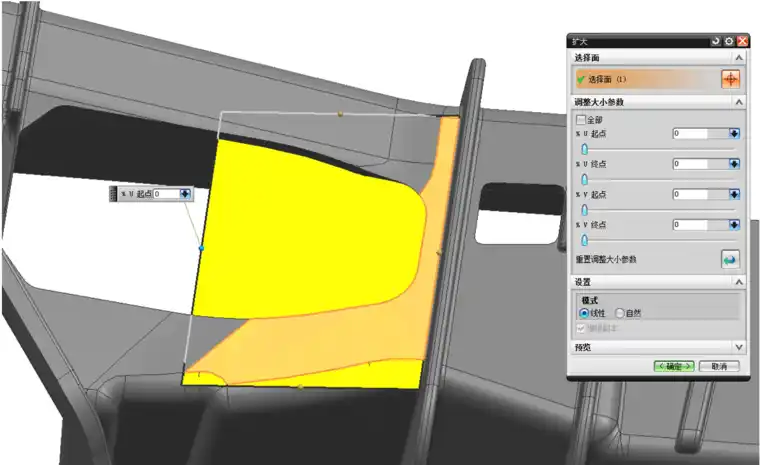

3)方法2:做曲线,通过曲线创建曲面。利用“扩大”命令将产品原始面扩大,如图所示

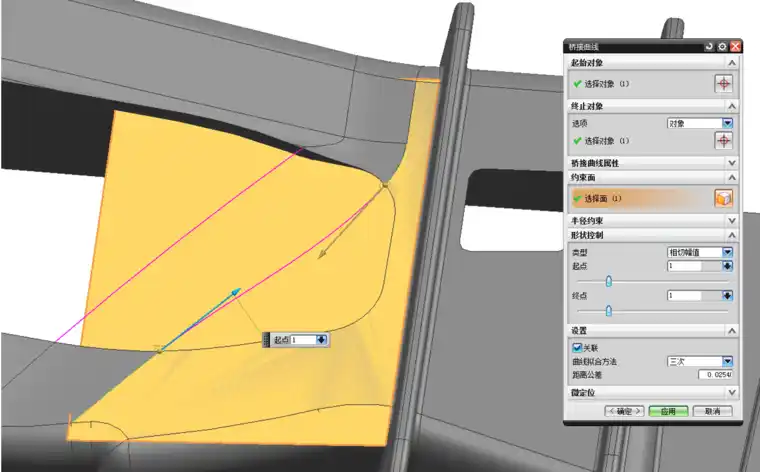

4)利用“桥接曲线”命令做桥接曲线,并设置桥接的曲线与面约束,如图所示

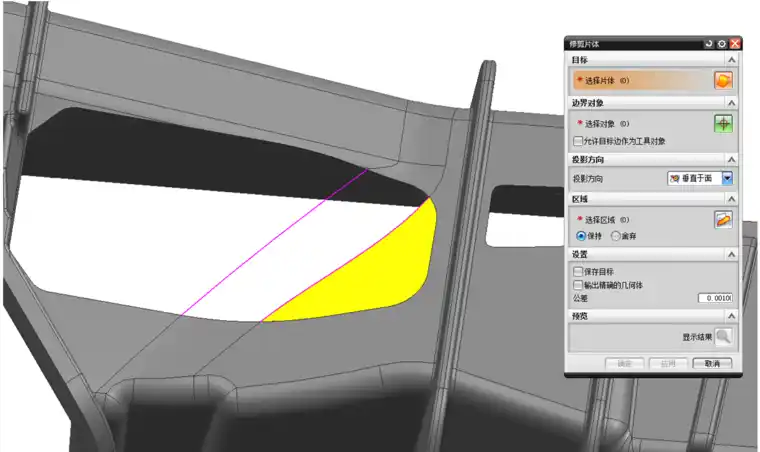

5)利用“修剪片体”命令将扩大出来的面修剪,如图所示

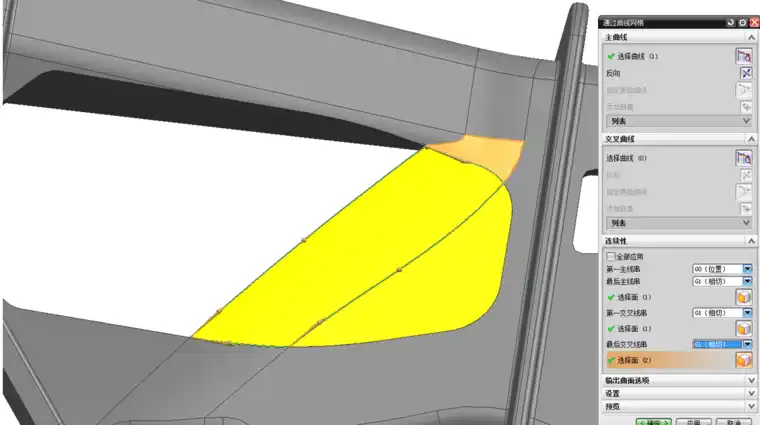

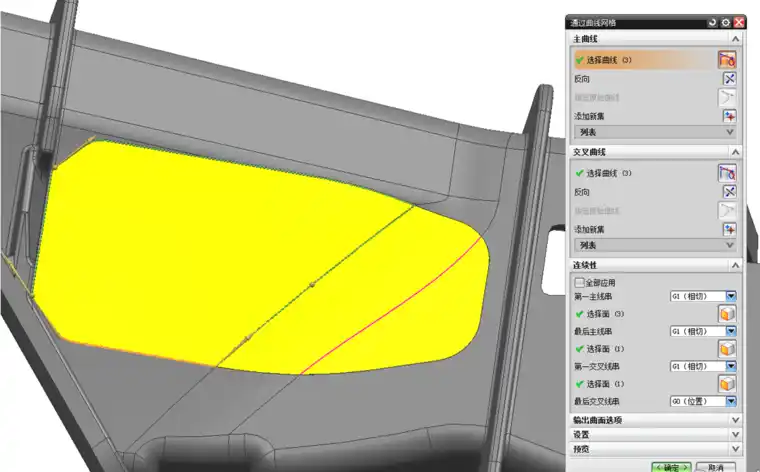

6)利用“通过曲线网格”命令创建分型面,并设置G1相切,如图所示

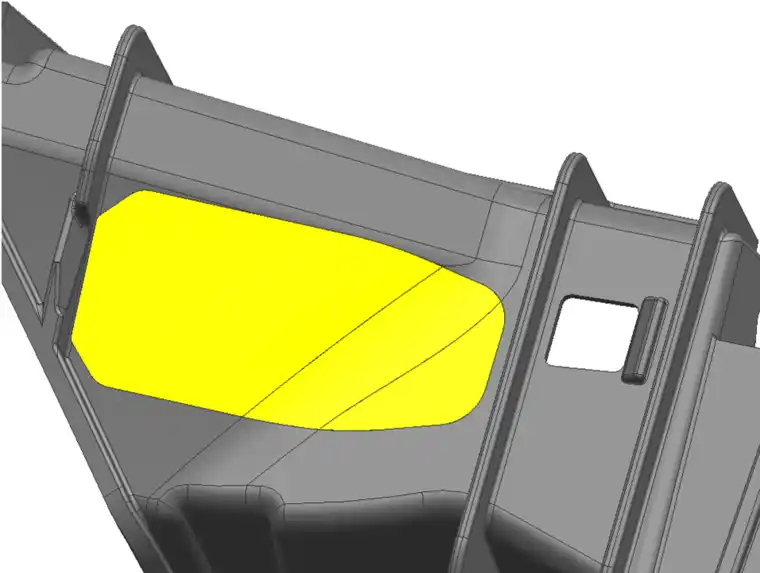

7)利用同样的方法创建其余分型面,结果如图所示,将分型面缝合起来,完成复合曲面的补孔。





免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
