UG/NX茶水杯过滤盖：建模教程与技巧

这个茶杯过滤盖是不是还挺眼熟，这样一个十分常见的产品，你建模起来有思路吗？对建模不熟悉的朋友一定要看到最后！

  建模过程：  1.首先打开UG，绘制草图如下,并进行旋转

  2.对旋转体进行倒圆角过渡

  3.在XY平面绘制草图，偏置U形草图。

  4，拉伸草图中间的区域

  5.在拉伸面上绘制草图，并旋转求交

  6.将求交的部分阵列4份

  7.求和后，移除面抽壳

  8.拉伸草图4的外U形草图，做求差操作

  9.将求差效果阵列成四份

  10.接下来进入钣金模块，将它转化成钣金产品

  11.这样可以使用折边弯边命令让侧壁卷边

  12.底面上创建草图圆，拉伸求差做孔

  13.圆形阵列在底面填充阵列

  15.创建一个45度的基准面

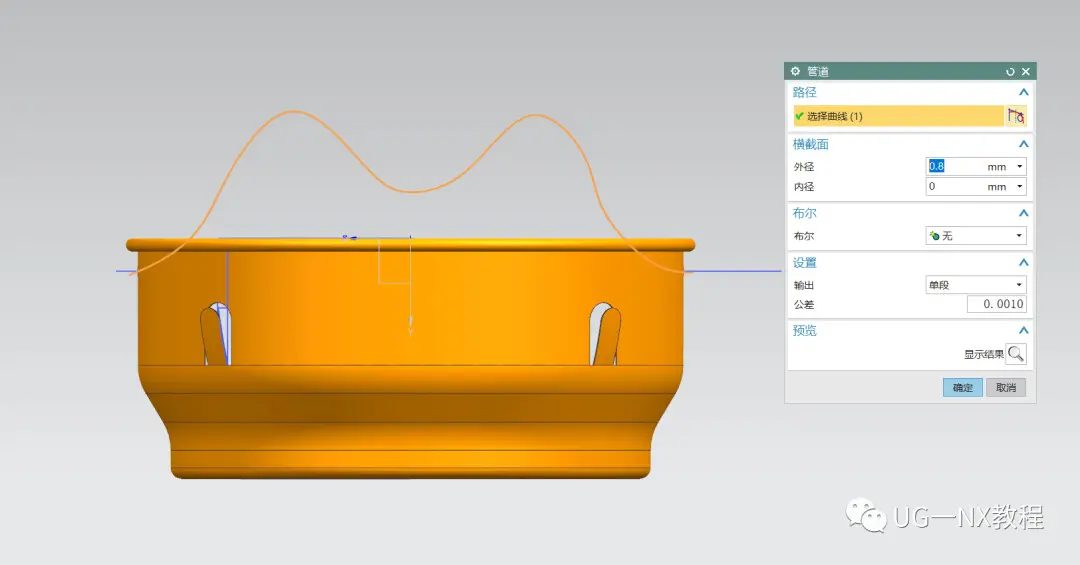

  16.在基准面上绘制草图，先做直管道打孔，再做提钩铁丝完成模型。

  17.添加材质简单渲染一下就好啦
