UG/NX创意建模：华丽铁丝架茶几桌

    这种金边透明的茶几桌不知道大家都在哪里见过类似的实物呢？其实在很多公园小镇的咖啡店、小酒馆的周围都有一些类似的茶几桌，只要放对了位置，和周围的环境就能产生一种奇妙的融合感

    那今天咱们就来绘制一款这样的茶几桌吧，看着好像密密麻麻有点复杂，但其实方法还是很简单的，新手一眼就能学会~

建模过程：

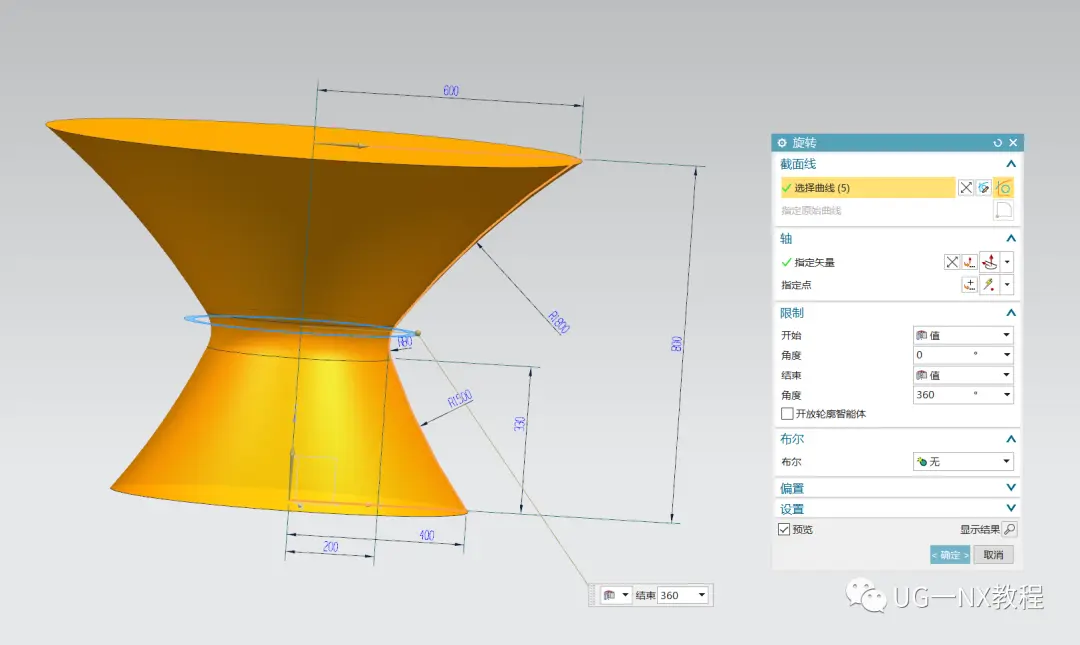

1、首先，打开UG后，我们先绘制草图，做一个旋转出的实体

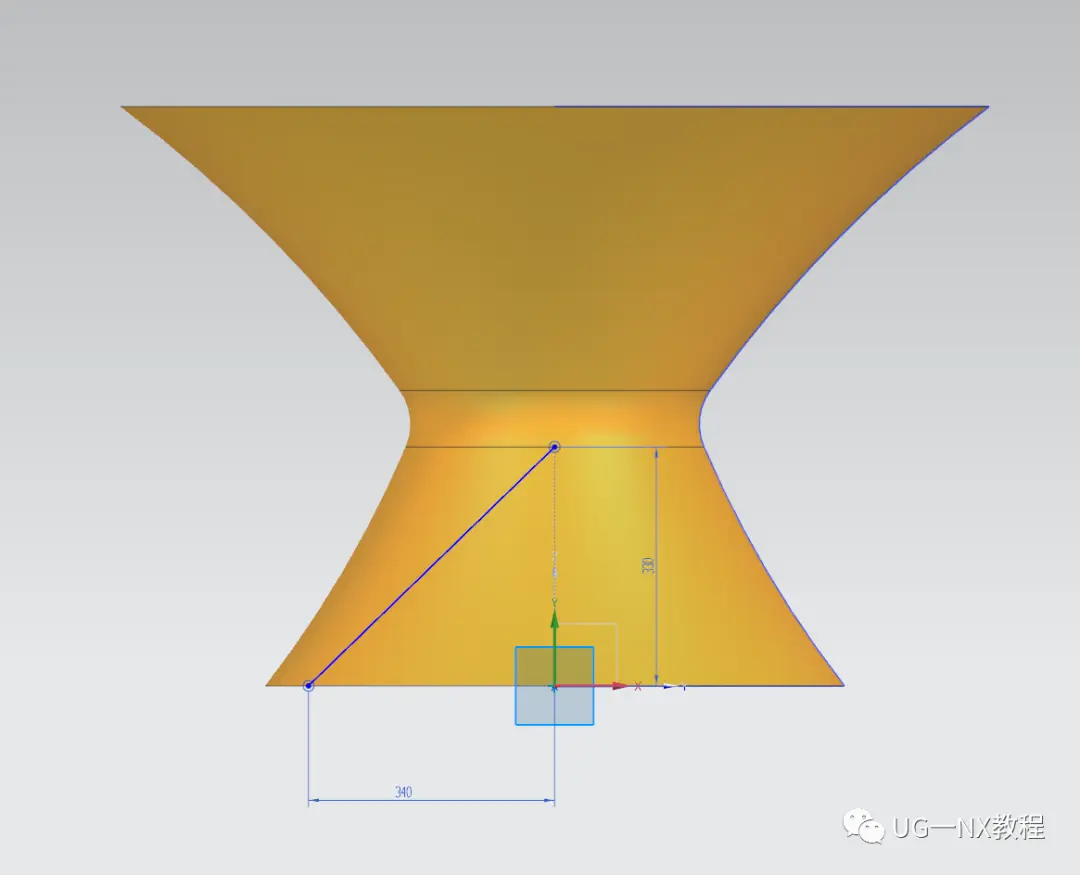

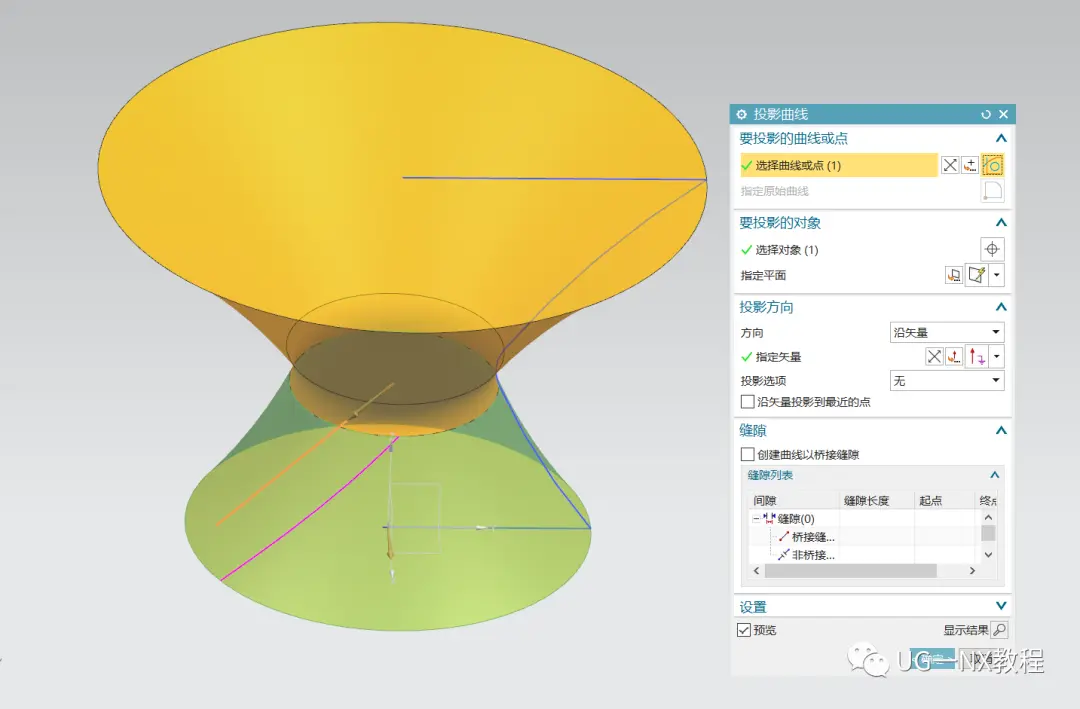

2、继续在侧面绘制草图，画条斜线，完成后投影到旋转面上

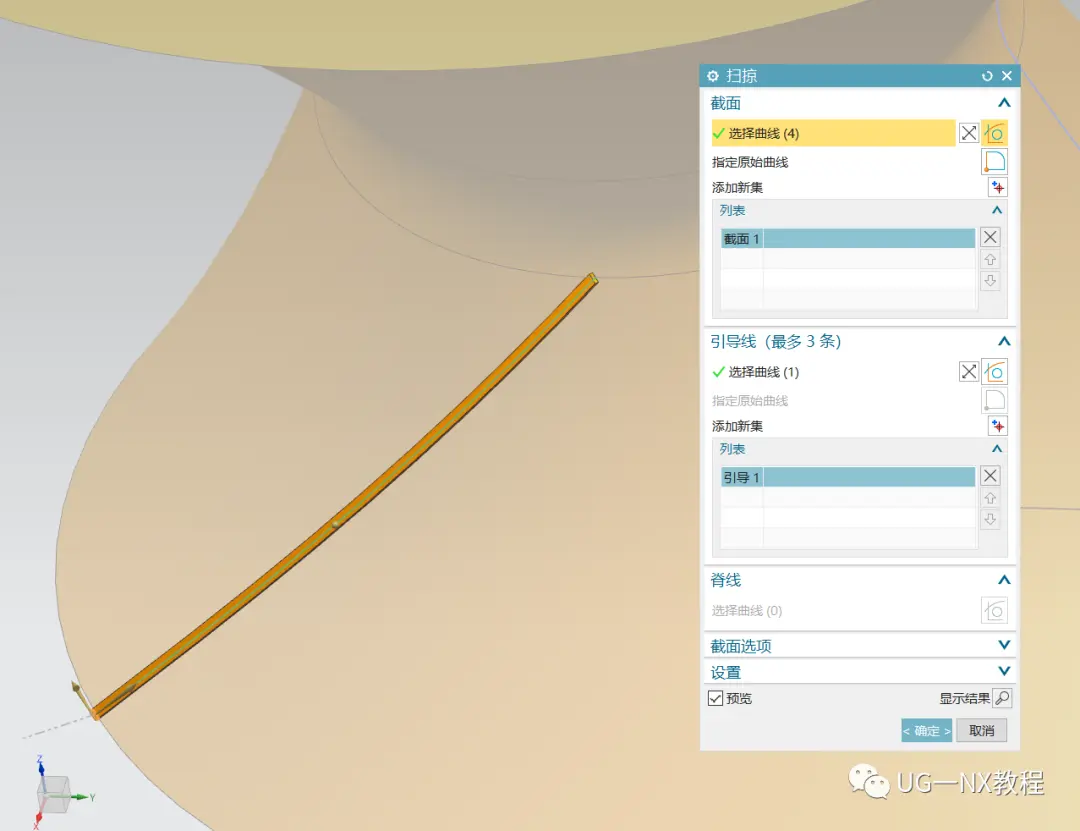

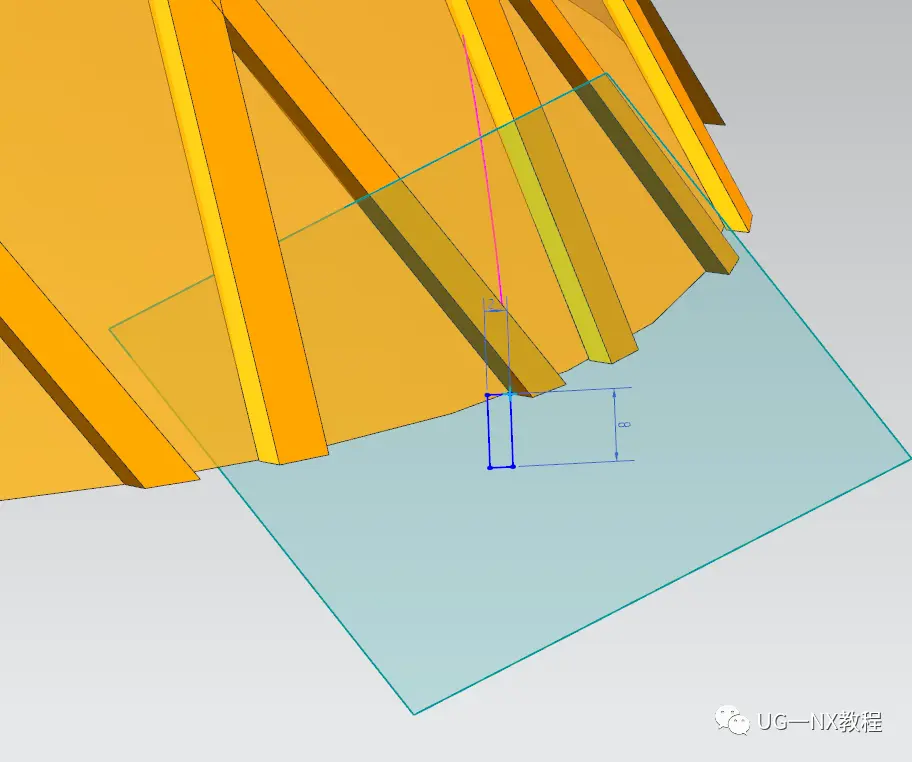

3、在投影曲线的端点处绘制草图，画一个矩形然后沿投影线进行扫掠，做成一根长条

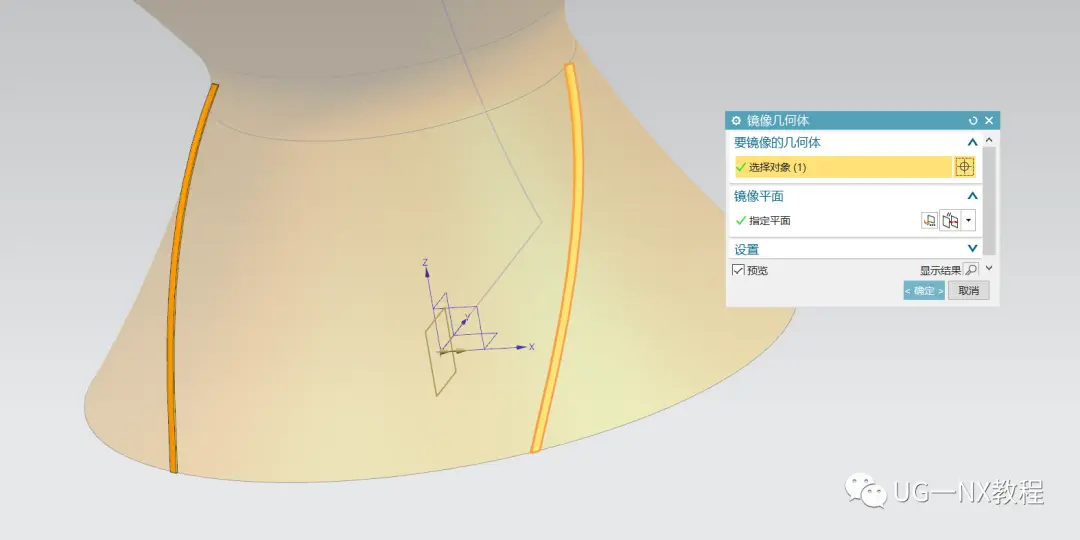

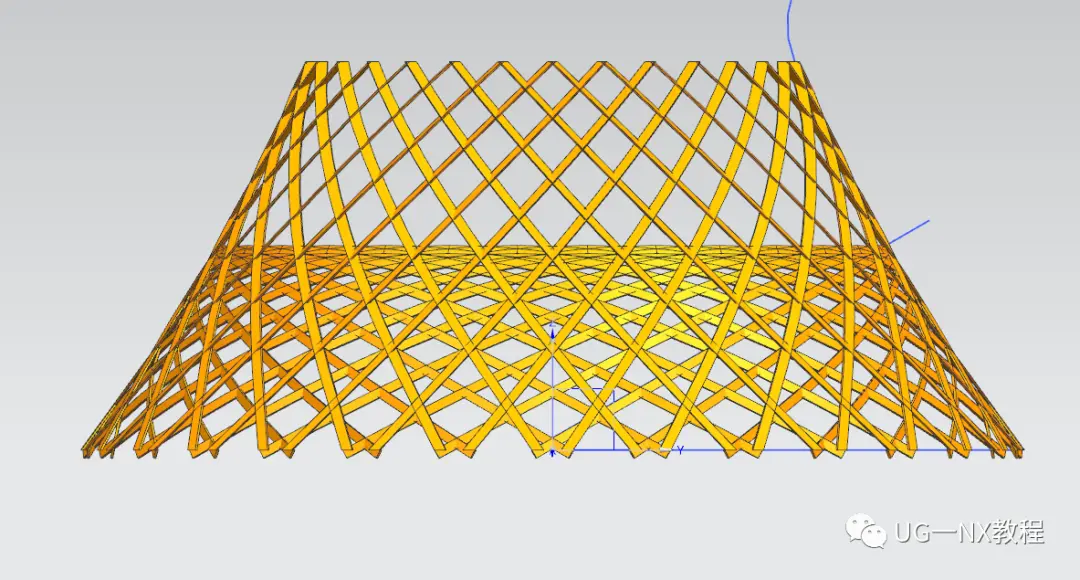

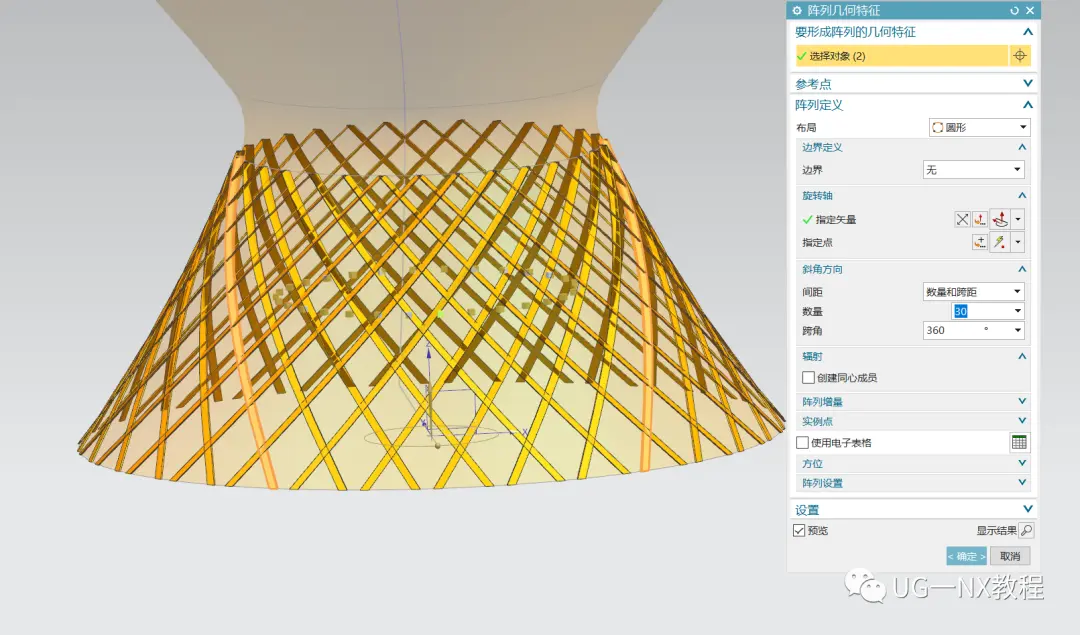

4、找一平面镜像一次，然后再圆形阵列做成这种交错的编织样式

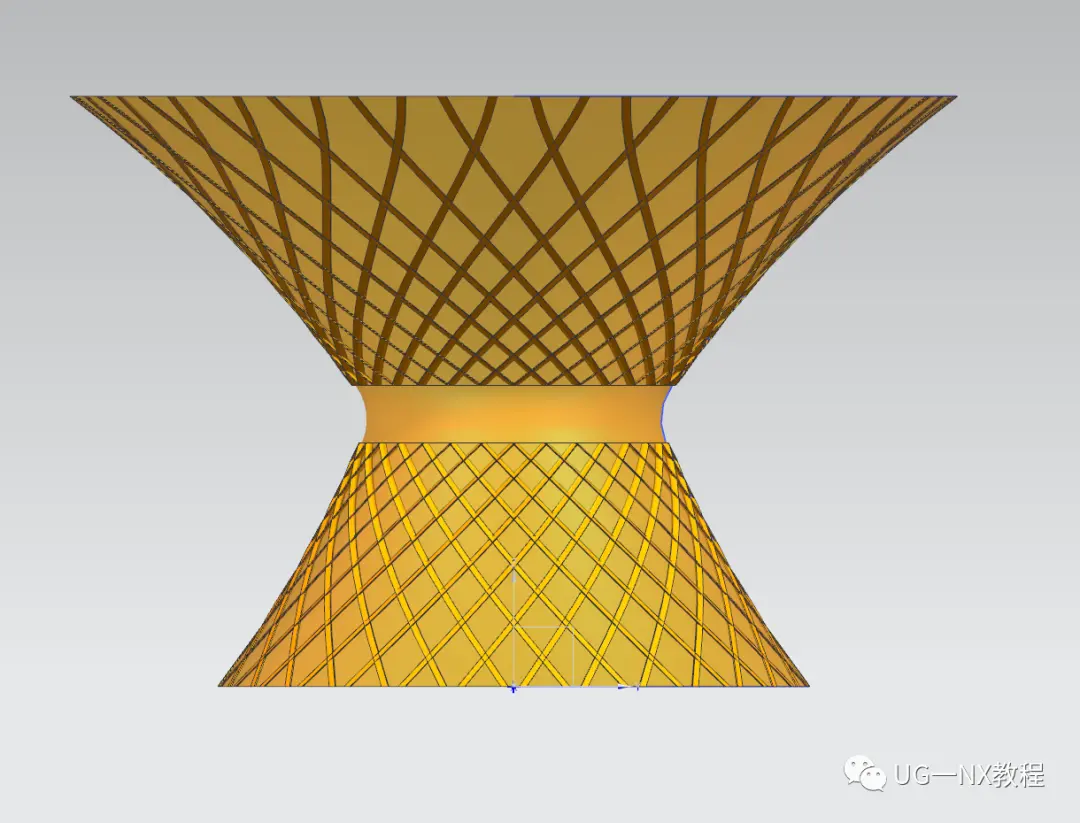

5、茶几桌的上半部分也是同样的操作，绘制草图-投影-扫掠-镜像-圆形阵列

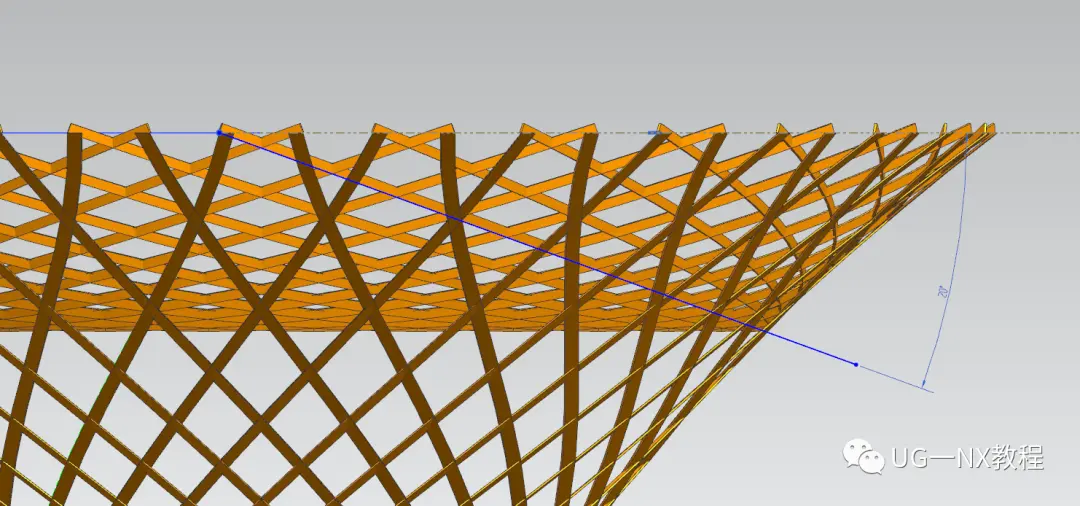

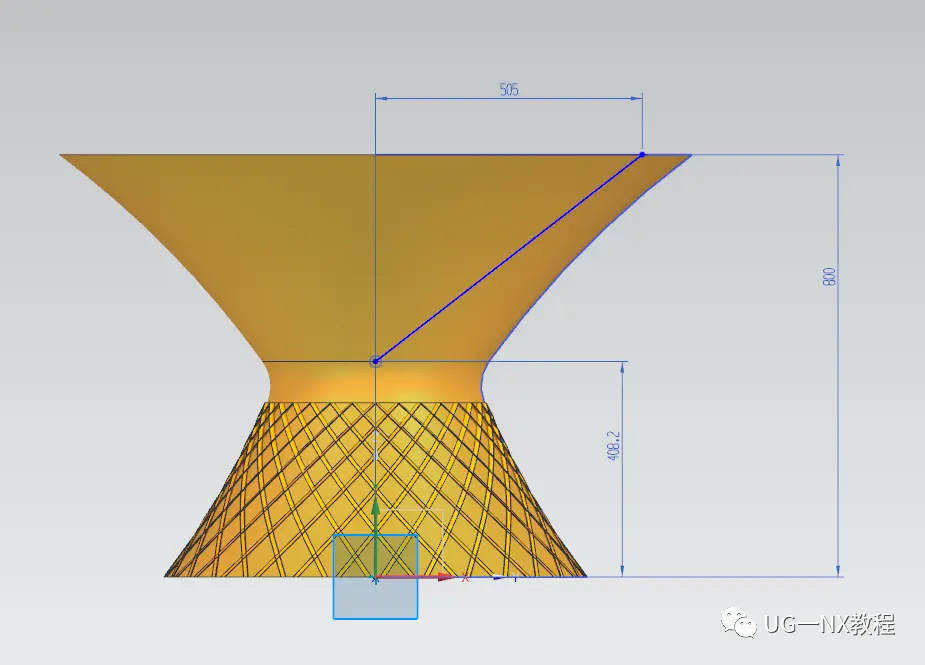

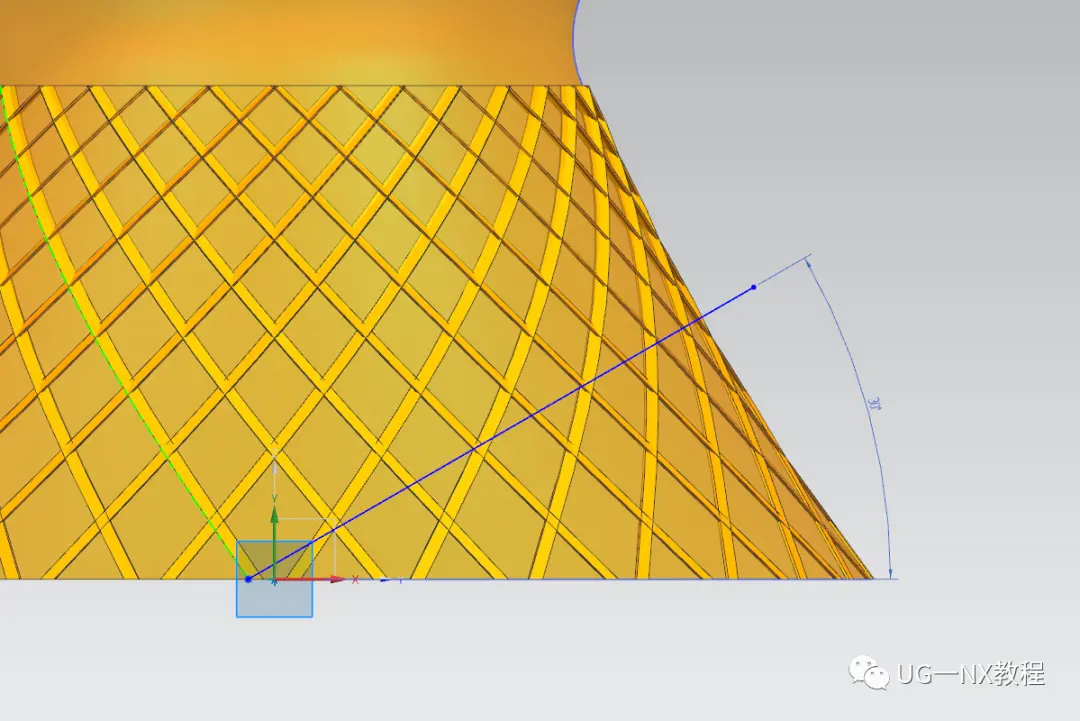

6、然后再增加一些细节，可以参考图中尺寸再次绘制一个斜线，依然是投影加扫掠的组合

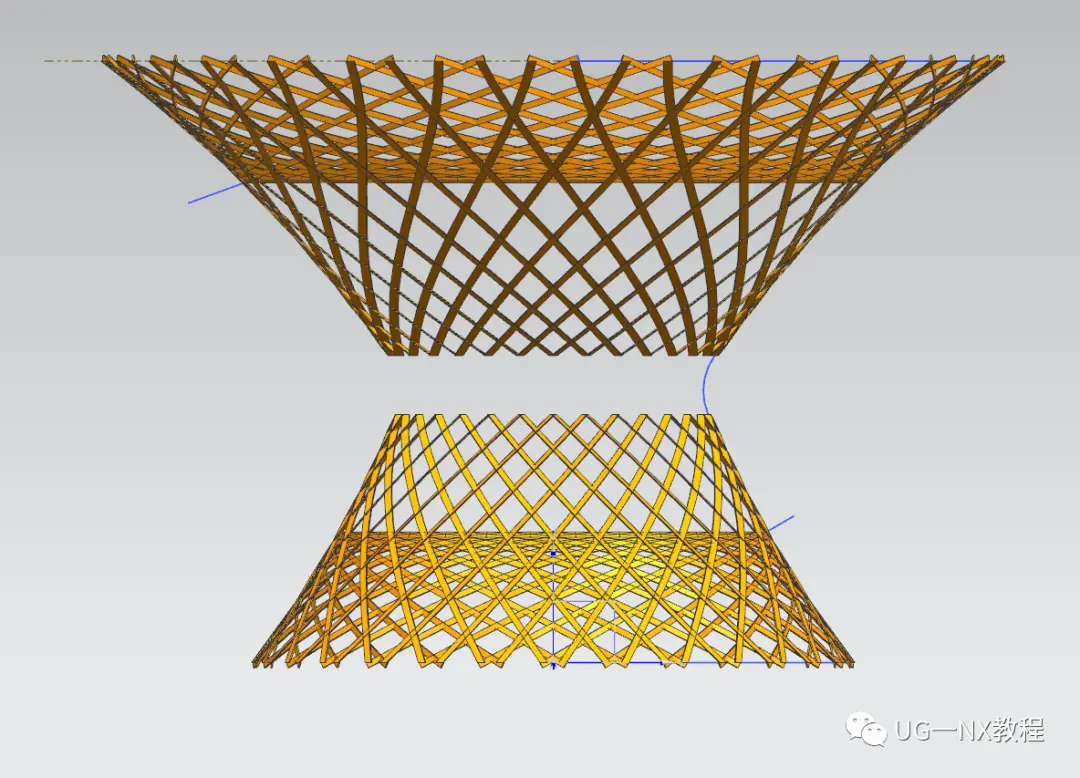

7、选暂时隐藏一下旋转体，可以看到这次镜像-阵列后，就会出现这种上面很密集下面很松散的样式

8、茶几桌的上半部分也是相似的操作，还是重复操作一遍

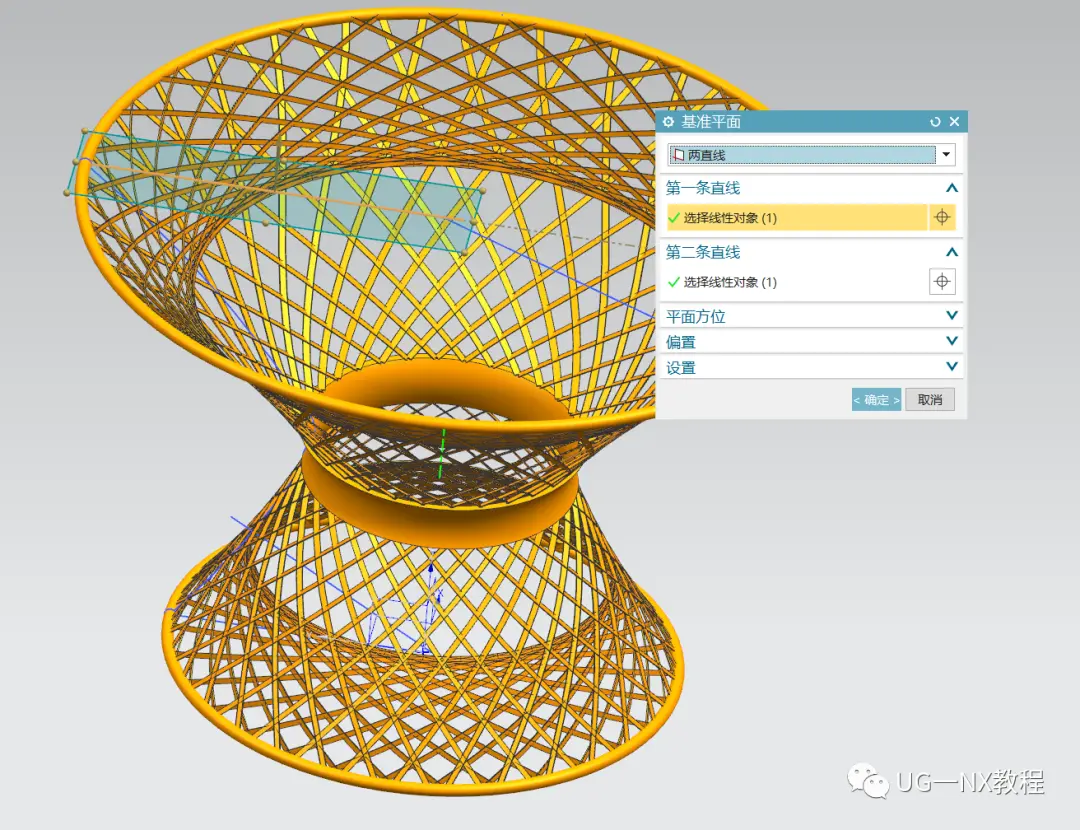

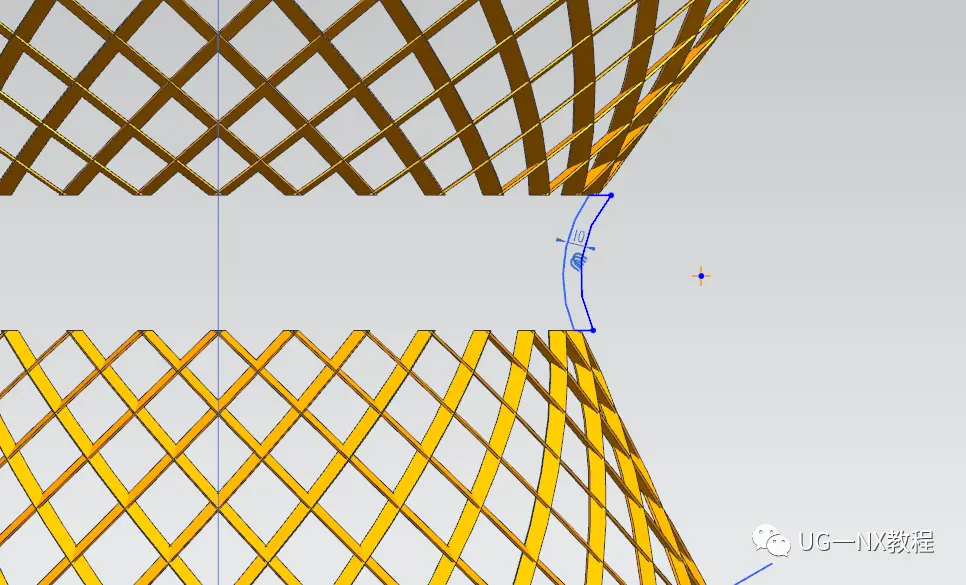

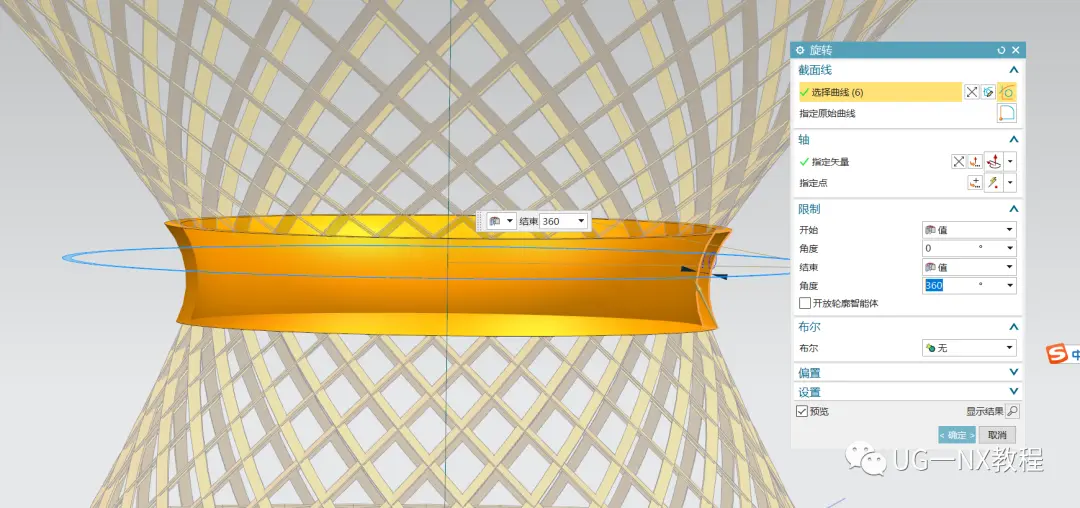

9、在YZ平面偏置一下中间草图的曲线，绘制出桌子的“腰”

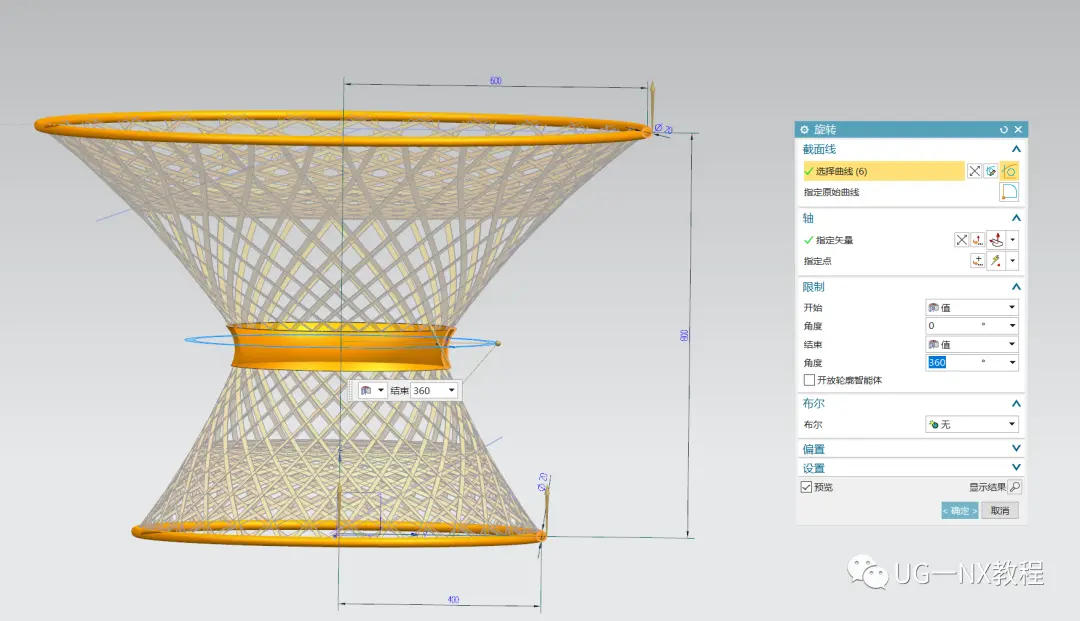

10、茶几桌上下的编织框架部分就直接做管道收尾即可，可以绘制草图旋转，也可以做管道

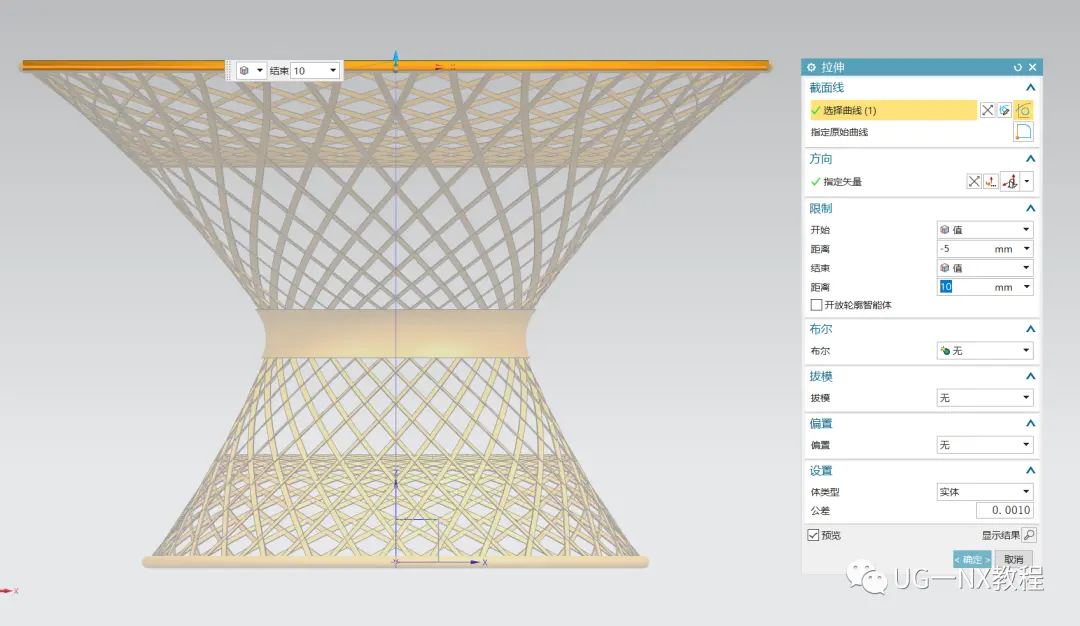

11、最后再拉伸一个桌面，这个茶几的模型就算是完成啦~

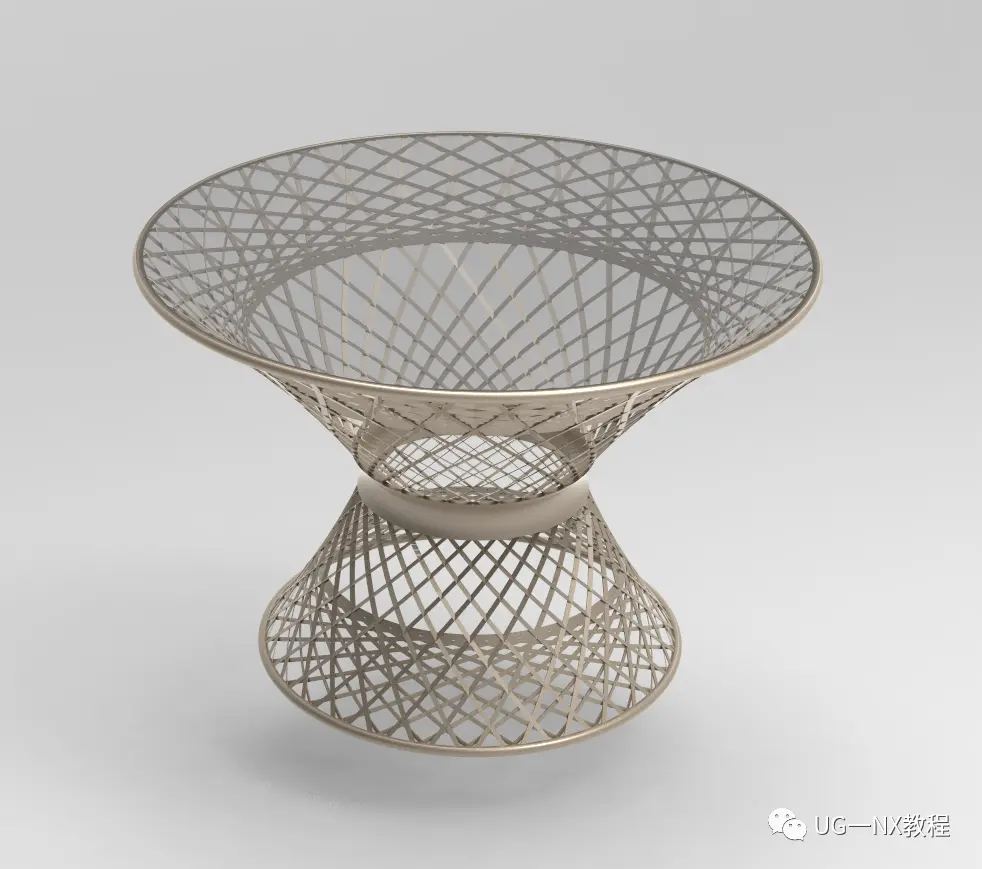

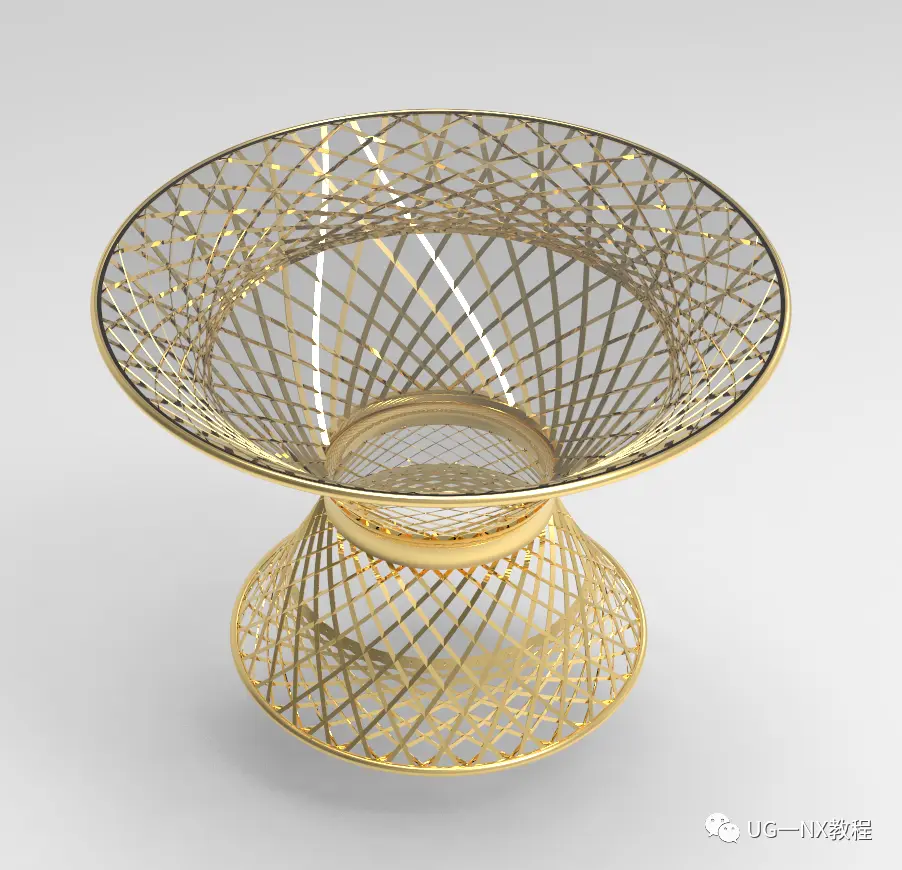

最后用删除体命令把一开始做的旋转体删掉就可以啦，整体求和（除了桌面）后就可以直接开始渲染了
