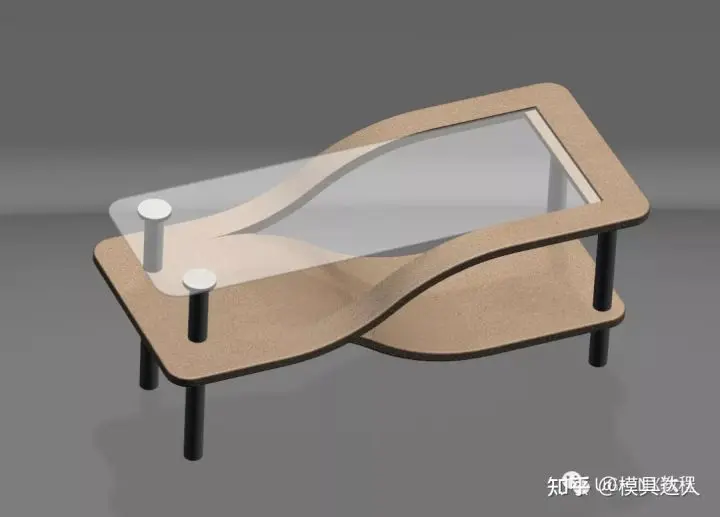

UG/NX周末放松：玻璃茶几模型制作

今天来绘制一个比较简单的新手福利模型，创意茶几建模，只需要基础的拉伸命令即可完成，UG新手一看就会，快来试一试吧！

建模过程：

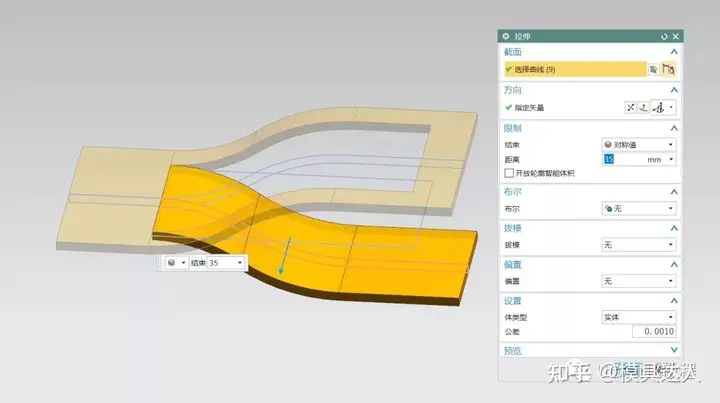

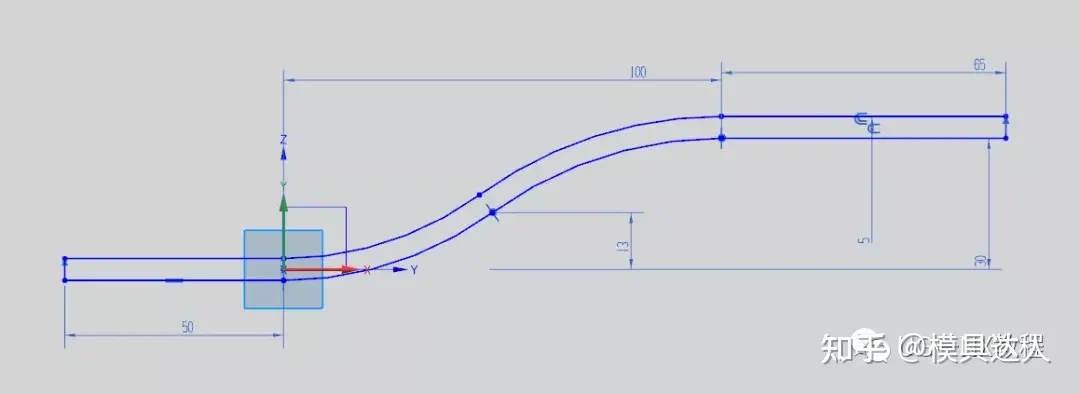

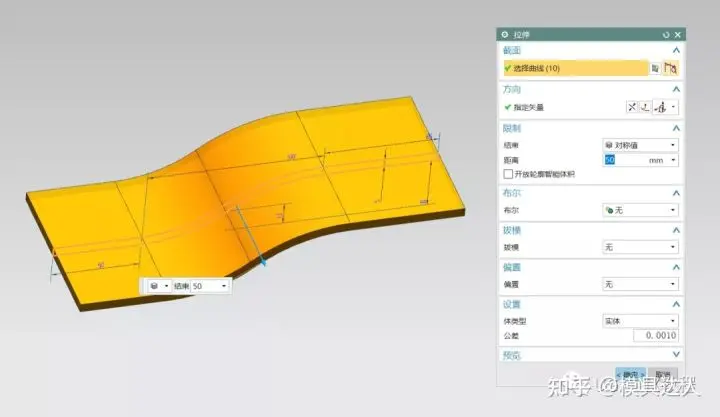

1.打开UG，在YZ利用直线和圆弧绘制草图，并对称拉伸50mm

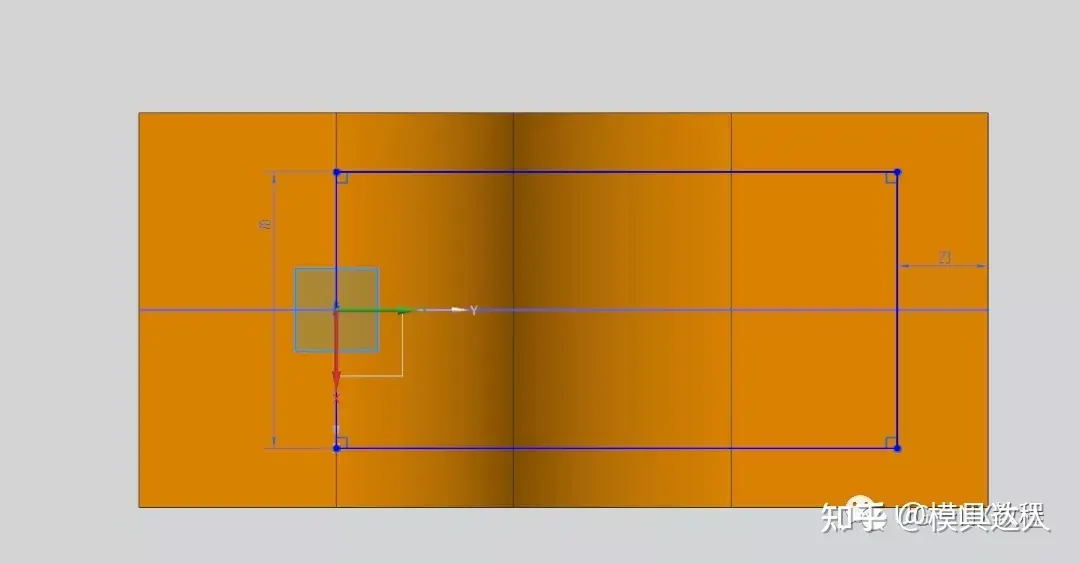

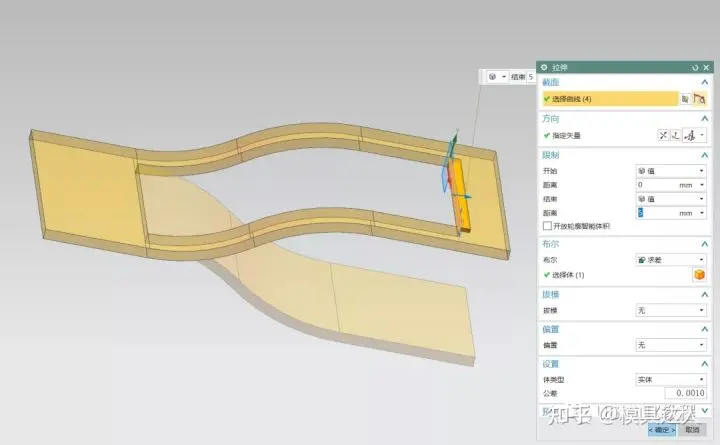

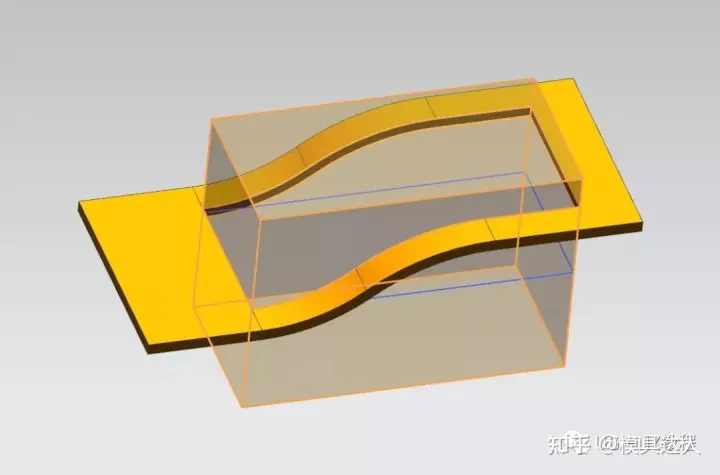

2.在XY平面草图画矩形，并拉伸求差

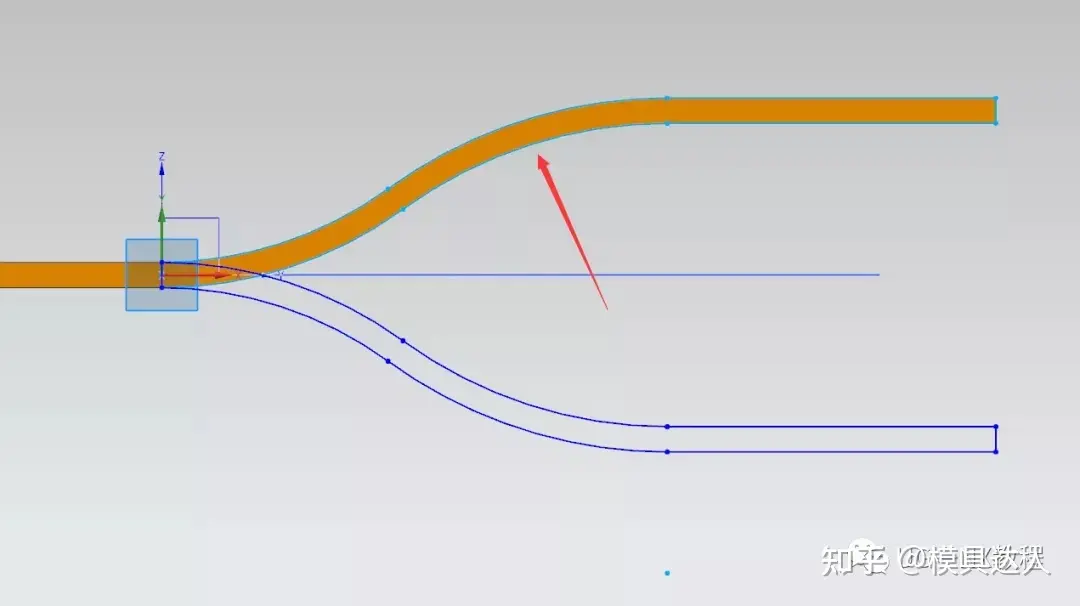

3.继续在YZ平面利用草图1的线投影到新草图，然后镜像到下方

4.拉伸新的草图，这样两层就出来了

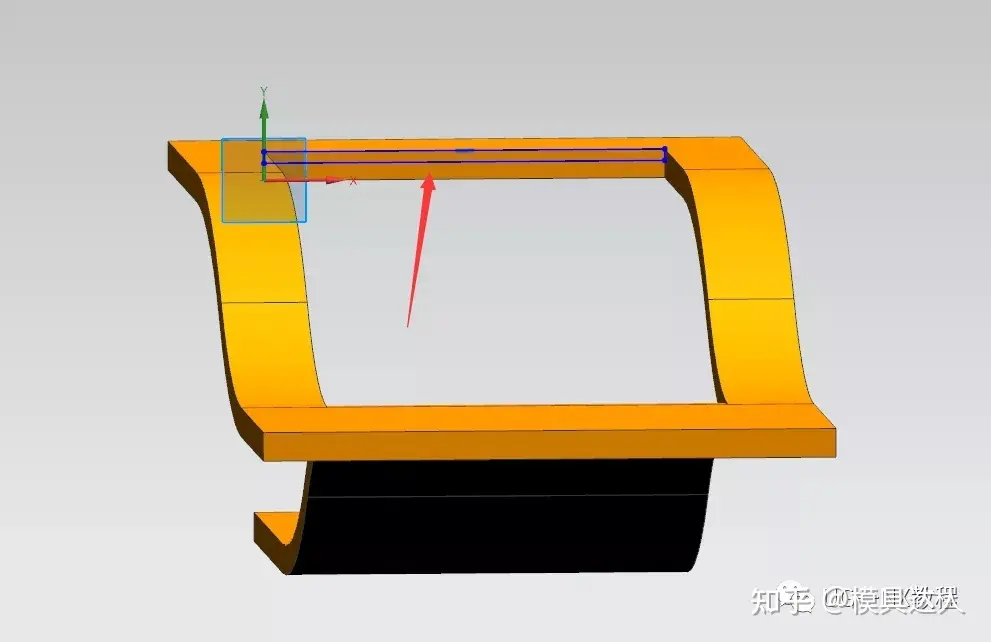

5.在顶部的内侧绘制靠边的矩形，拉伸求差，做出玻璃的支撑面

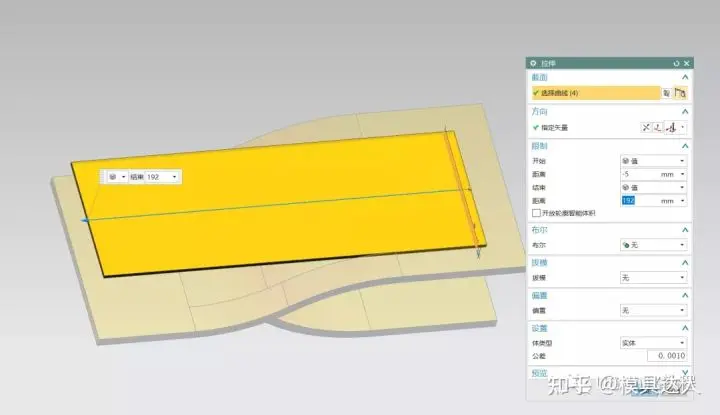

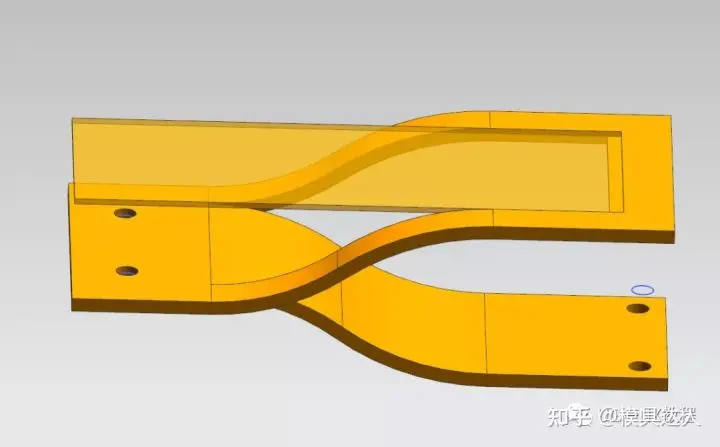

6.继续拉伸这个草图，做出玻璃面

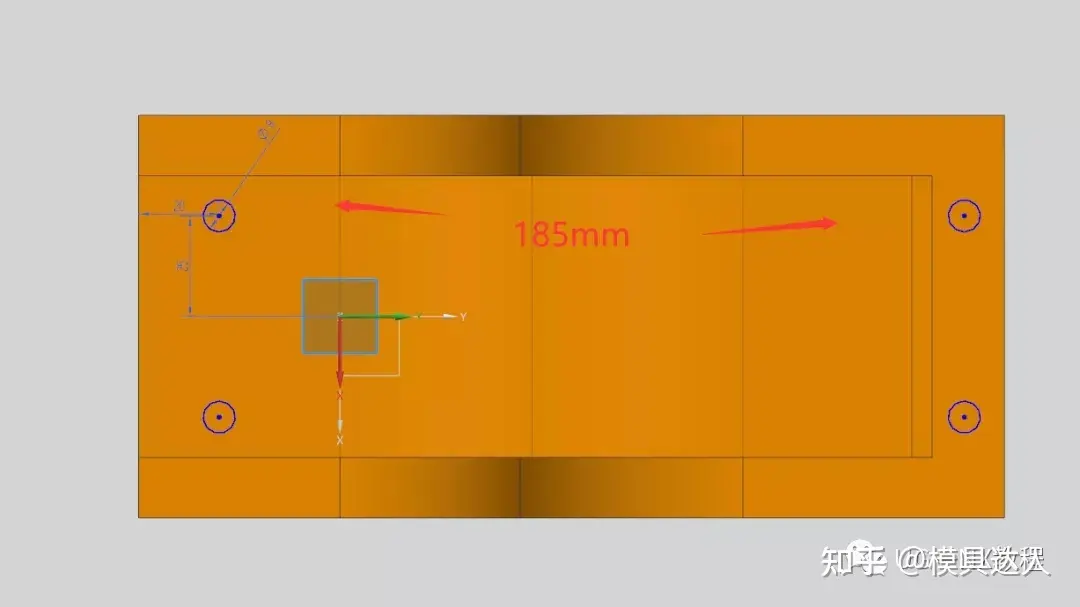

7.在XY平面绘制草图圆，阵列镜像成4个

8.拉伸求差打好孔

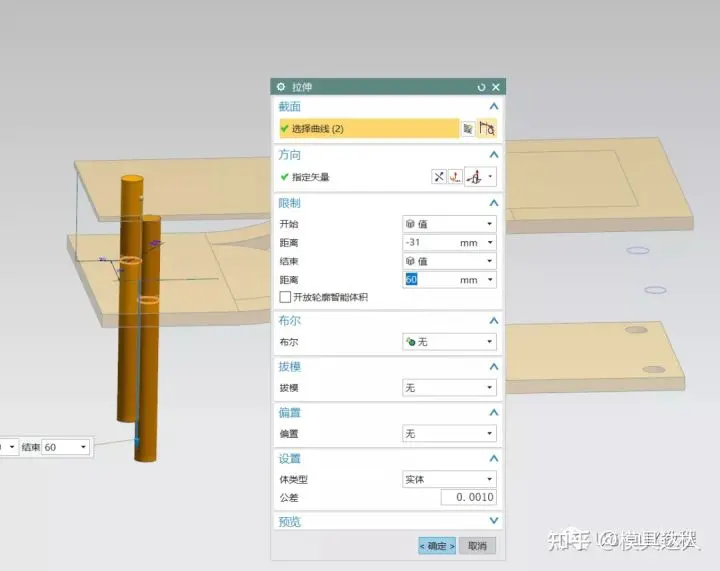

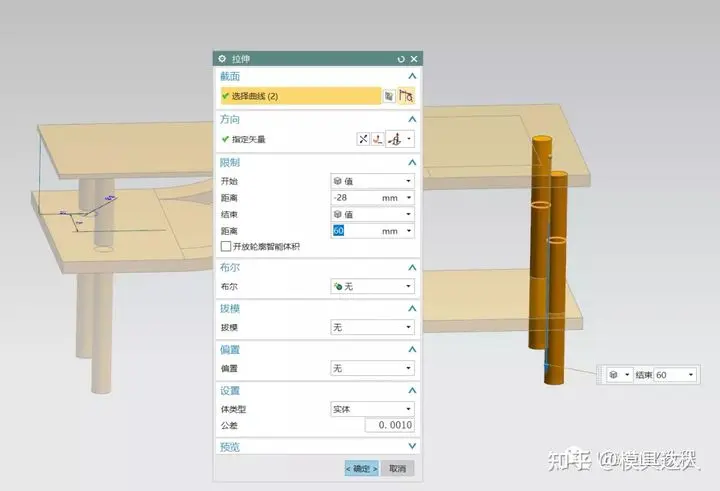

9.分别拉伸左右的腿柱子

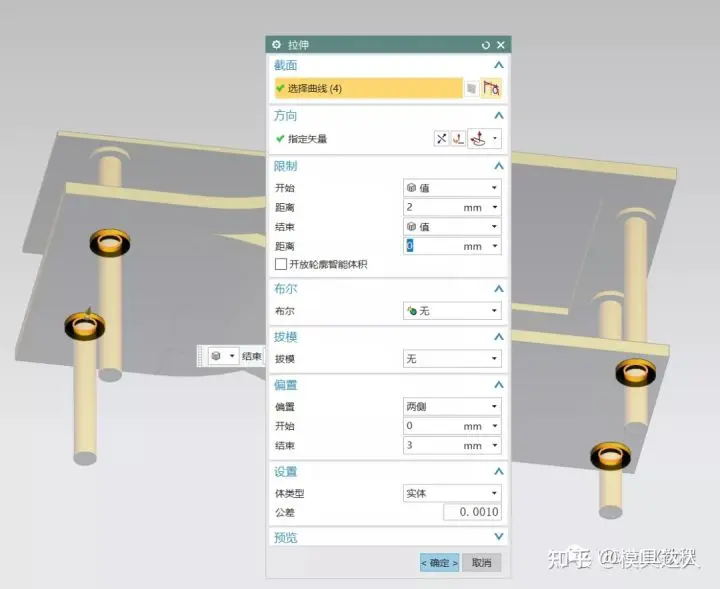

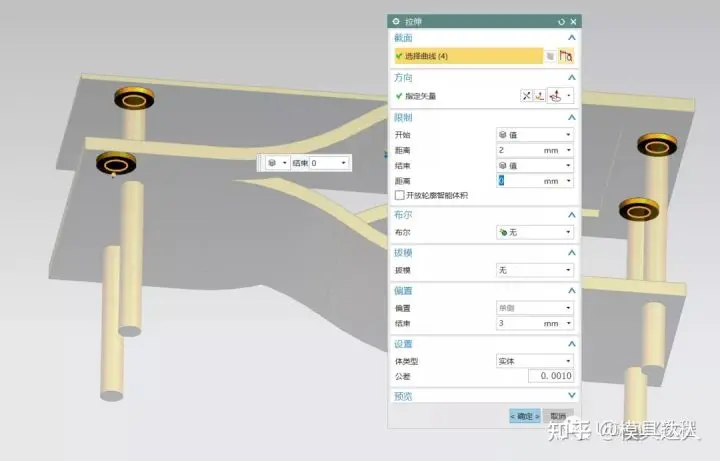

10.最后拉伸柱子托盘

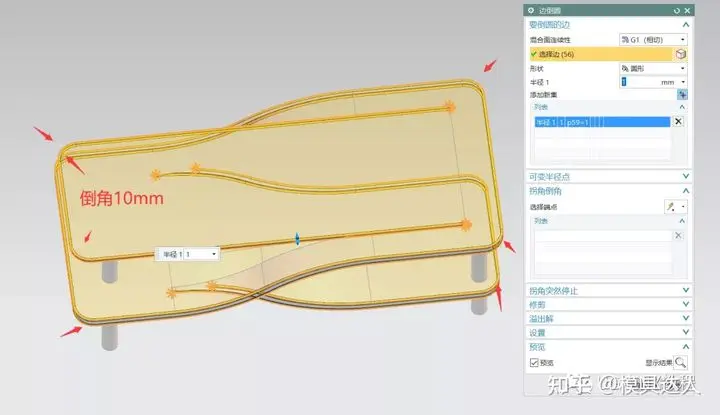

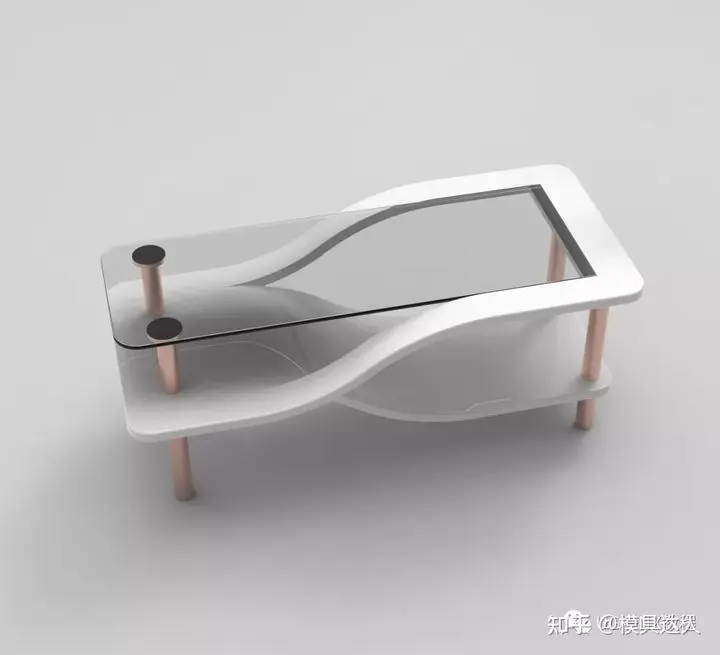

11.倒圆角，防止小孩磕碰，这样就算完成模型了

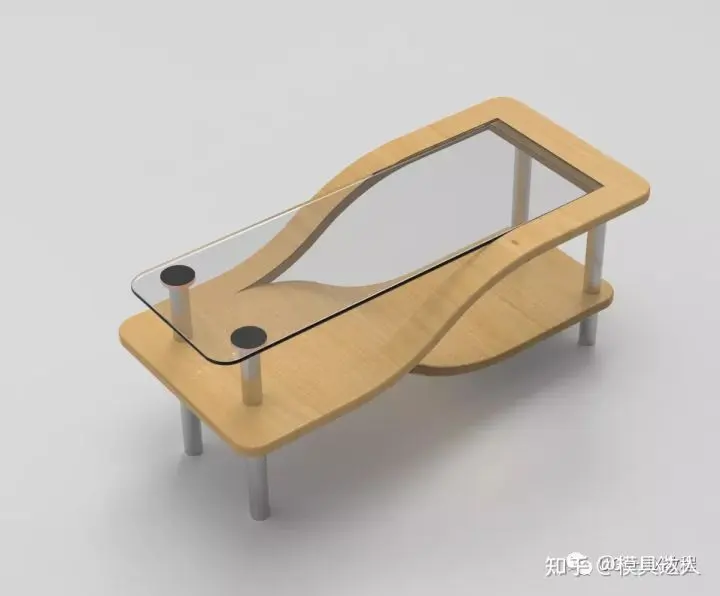

是不是非常简单的模型，没有小伙伴不会的吧！
