UG/NX铣刀头建模：新手友好教程

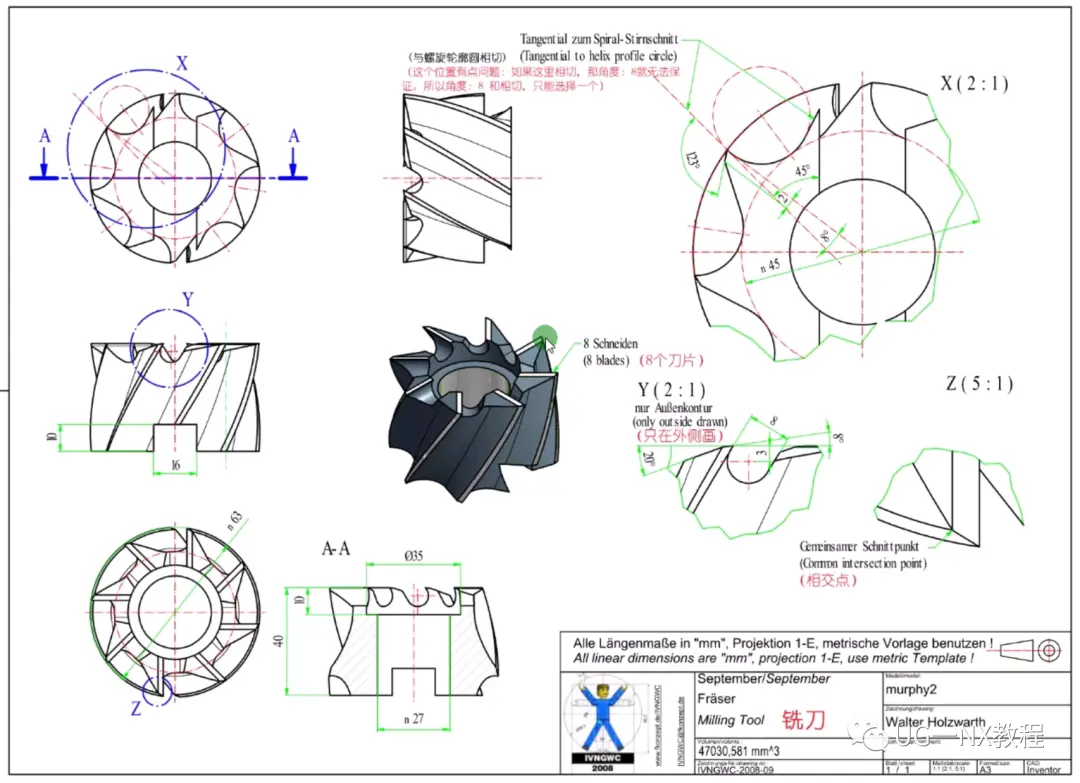

    今天找到了一张铣刀的图纸，就单看图纸的话难度不是很大的样子，这种水平刚好可以给新手来练练手，一起来做一下吧~

建模过程：

1、首先在水平面上创建一个草图，做两个圆，完成后直接做出圆筒，两圆直径分别为 27mm、63mm；拉伸距离 40mm

2、继续在水平面上绘制草图，具体尺寸可以看文章开头的图纸

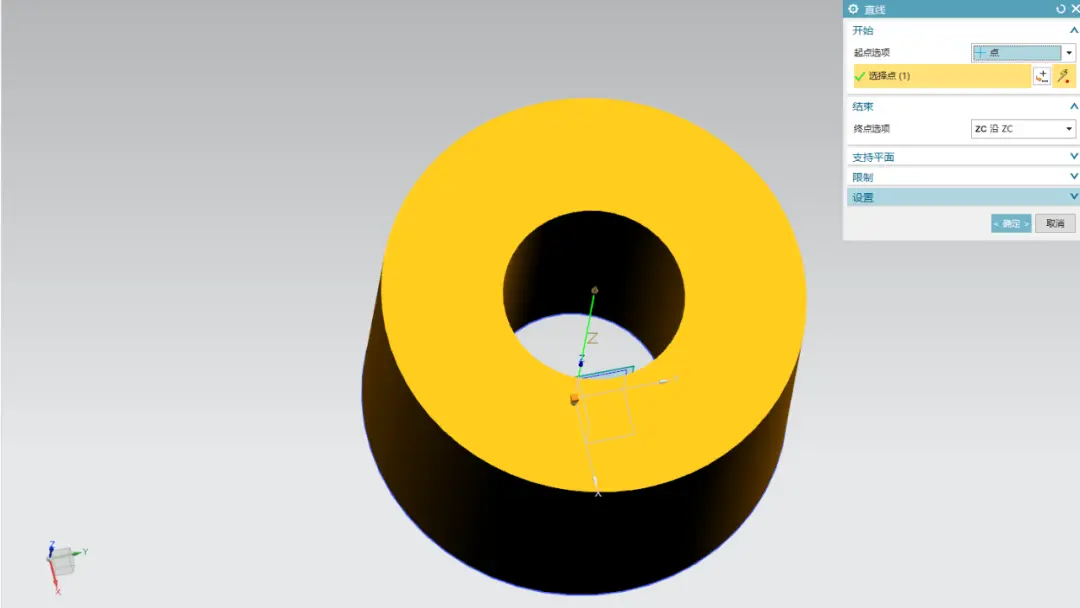

3、沿z轴做一条长40mm的直线

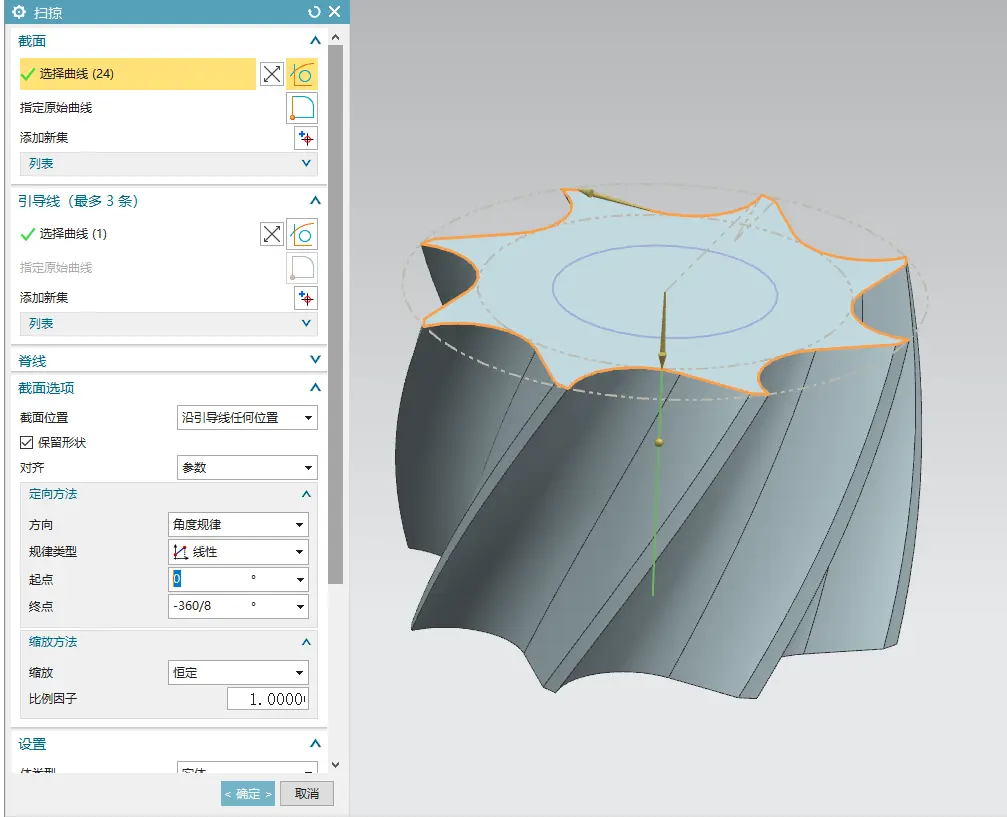

4、使用扫掠命令，定向方法选择角度规律，做出一个绕轴旋转的样式

5、阵列几何特征阵列一圈，然后做求差处理

6、当然也可以直接绘制出铣刀的截面，然后一次性扫掠做出形状，再打孔

7、按照图纸要求，继续绘制草图，画圆然后拉伸减去

8、在侧面按照图纸中的Y向局部放大图绘制如下草图

9、先拉伸做出实体，然后阵列几何特征一圈做出八个，然后再进行求差处理

10、同样的侧面，还是图纸中的Y向视图，绘制并拉伸底部的方槽并做求差处理

这样一个符合图纸要求的铣刀就算是完成啦，难度也不高，就是一个草图和扫掠的小练习而已，适合新手来练习
