1.创建草图

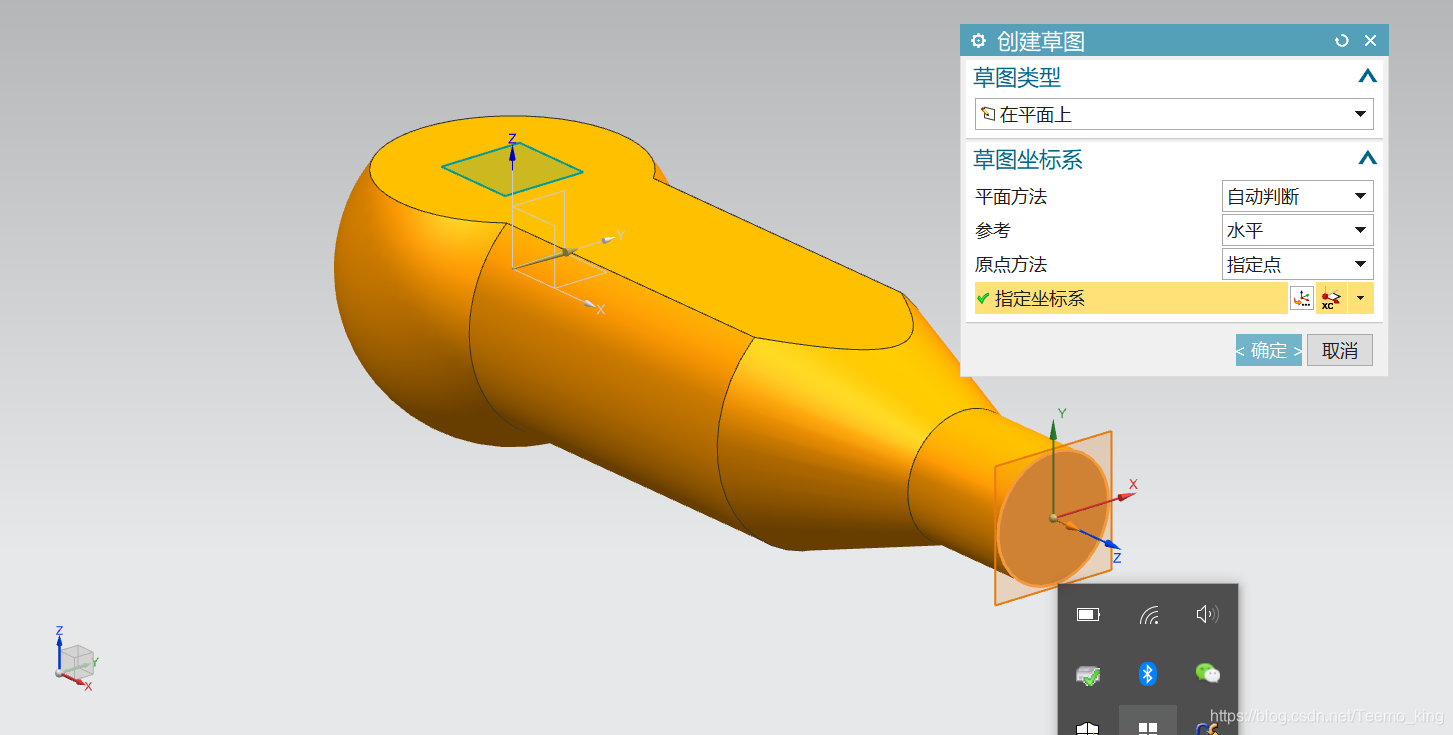

（1）选择平面

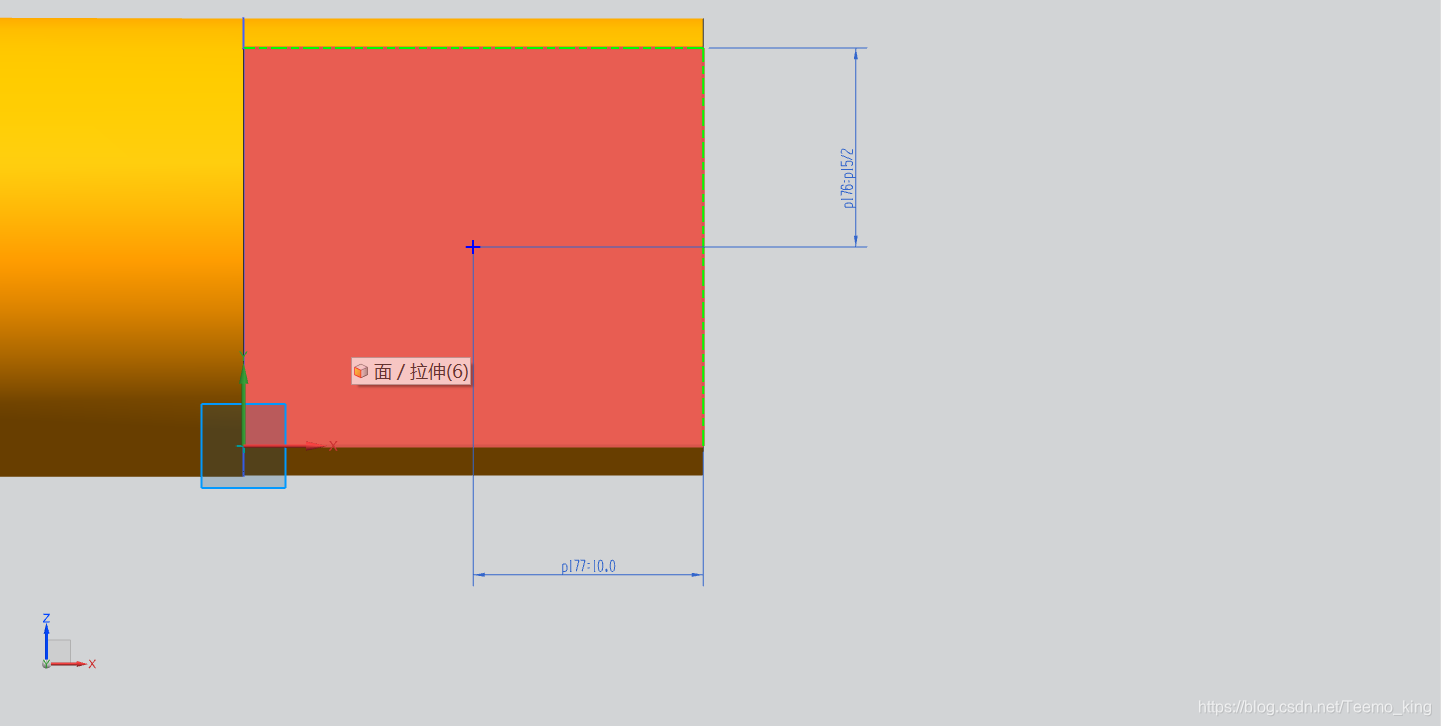

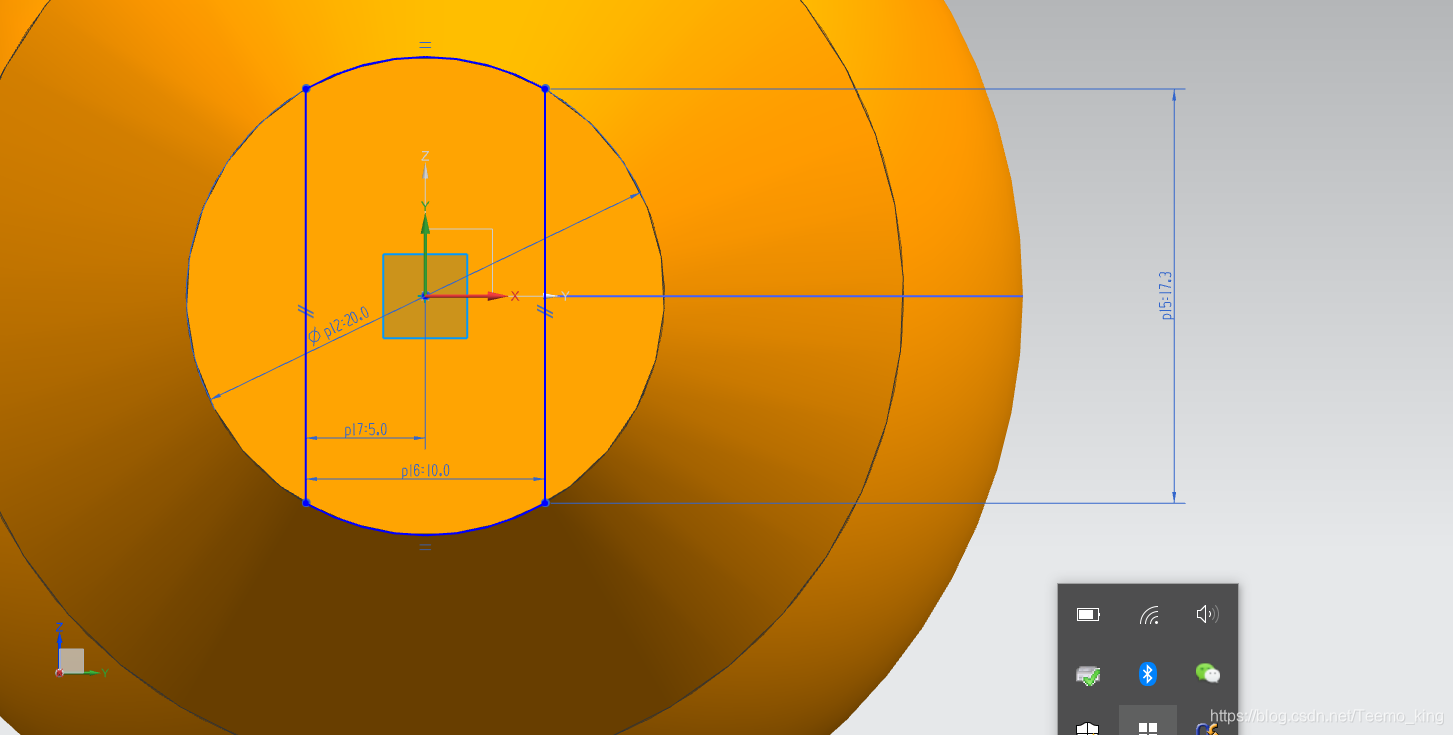

（2）利用尺寸约束和几何约束创建草图，注意缺乏约束和过约束的问题
2.完成草图，进行拉伸、旋转、修剪、打孔等操作
草图完成，选择拉伸或者旋转
修剪操作

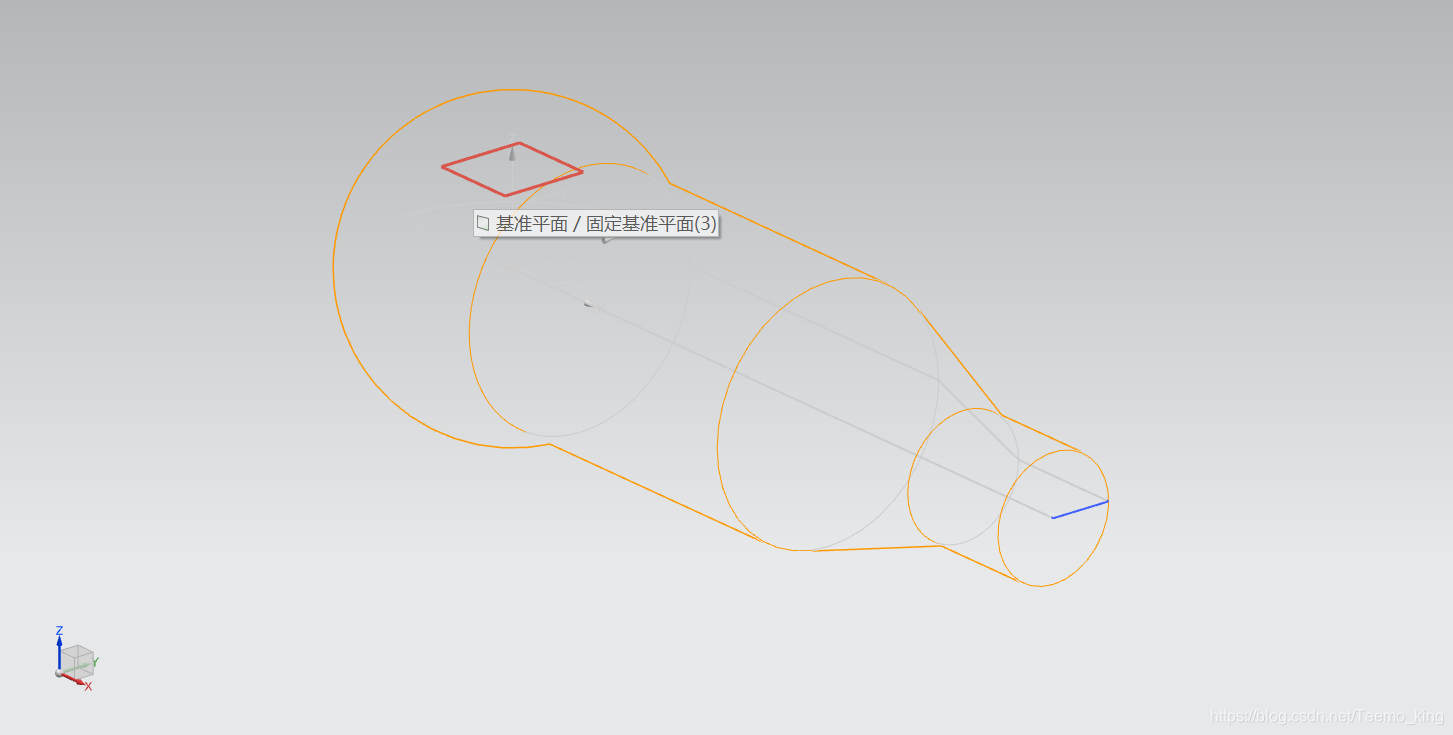

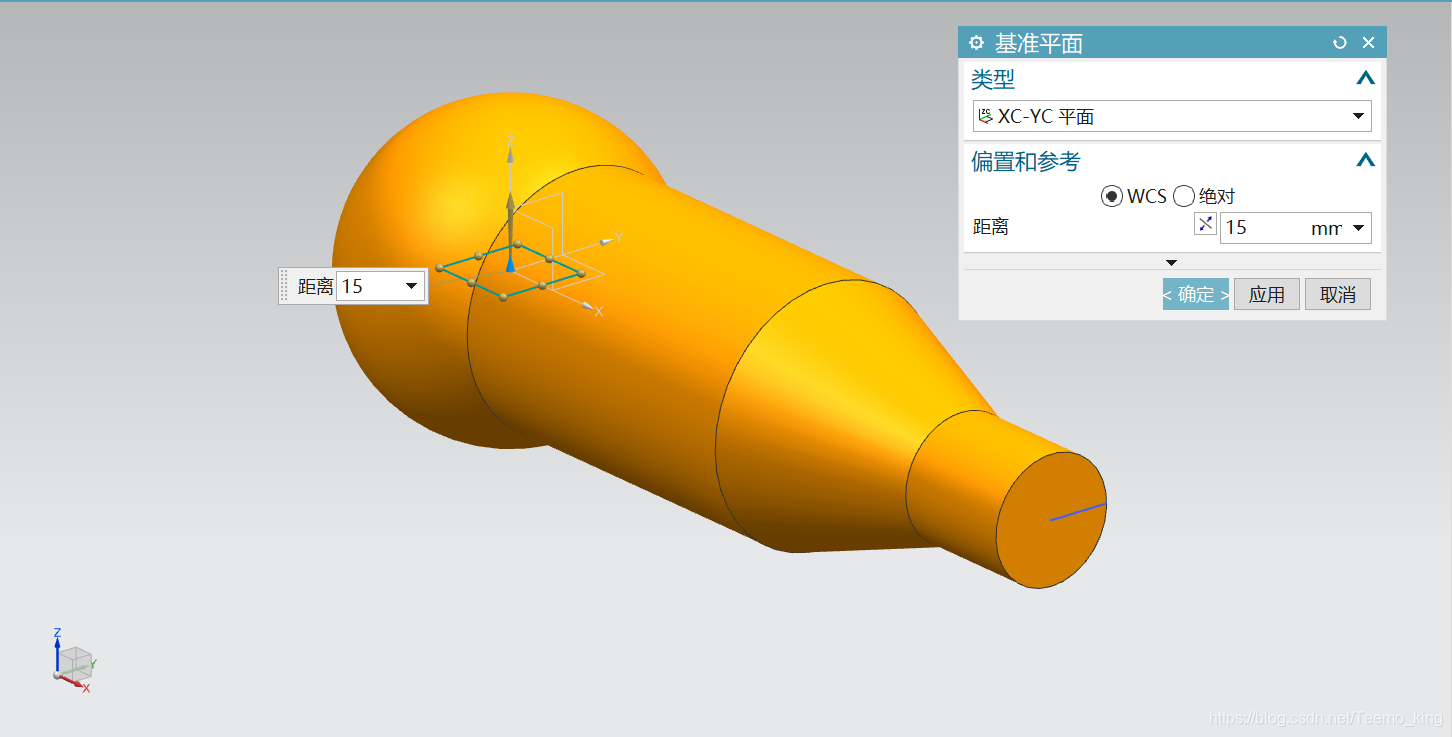

（1）选择基准平面

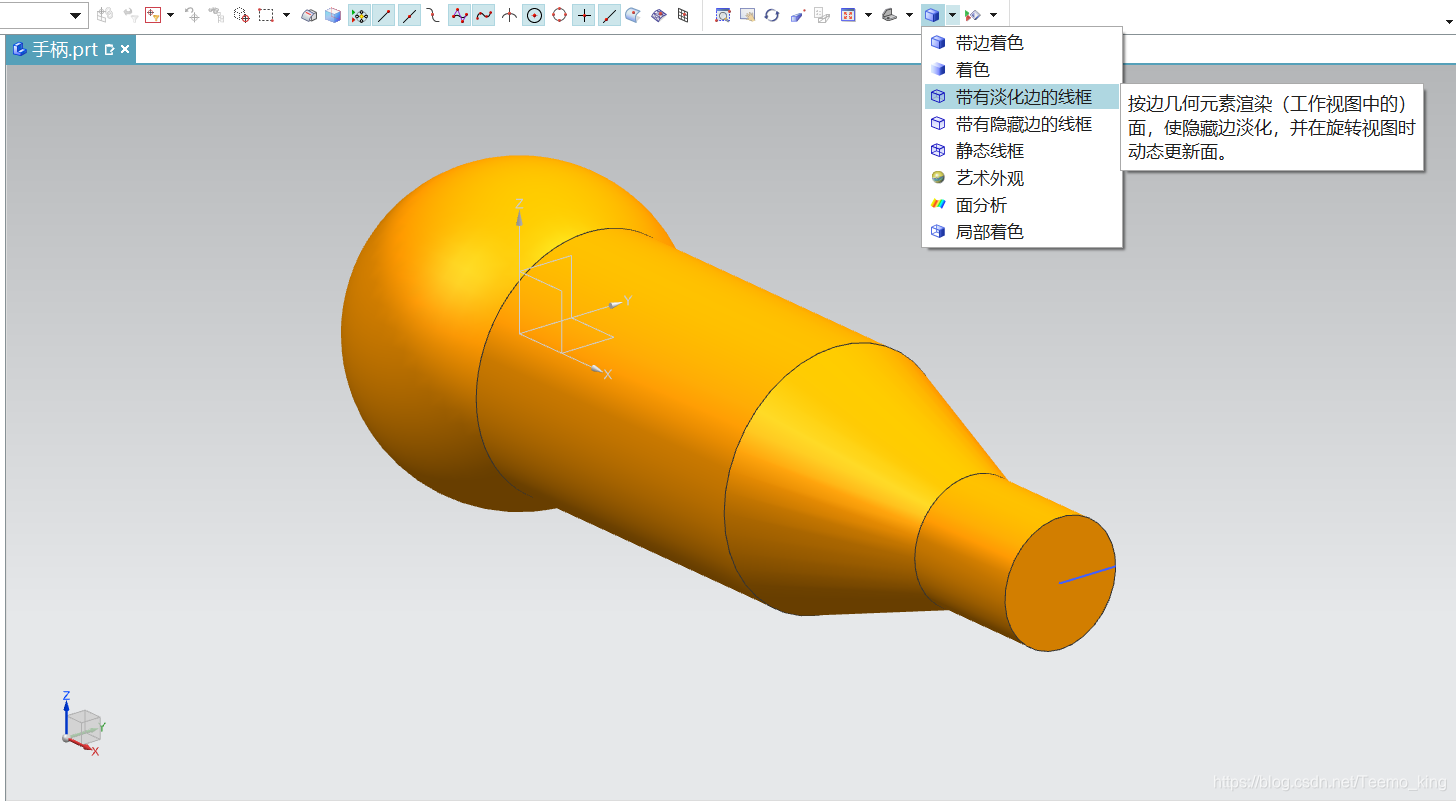

（2）若看不见基准平面，选择线框模型

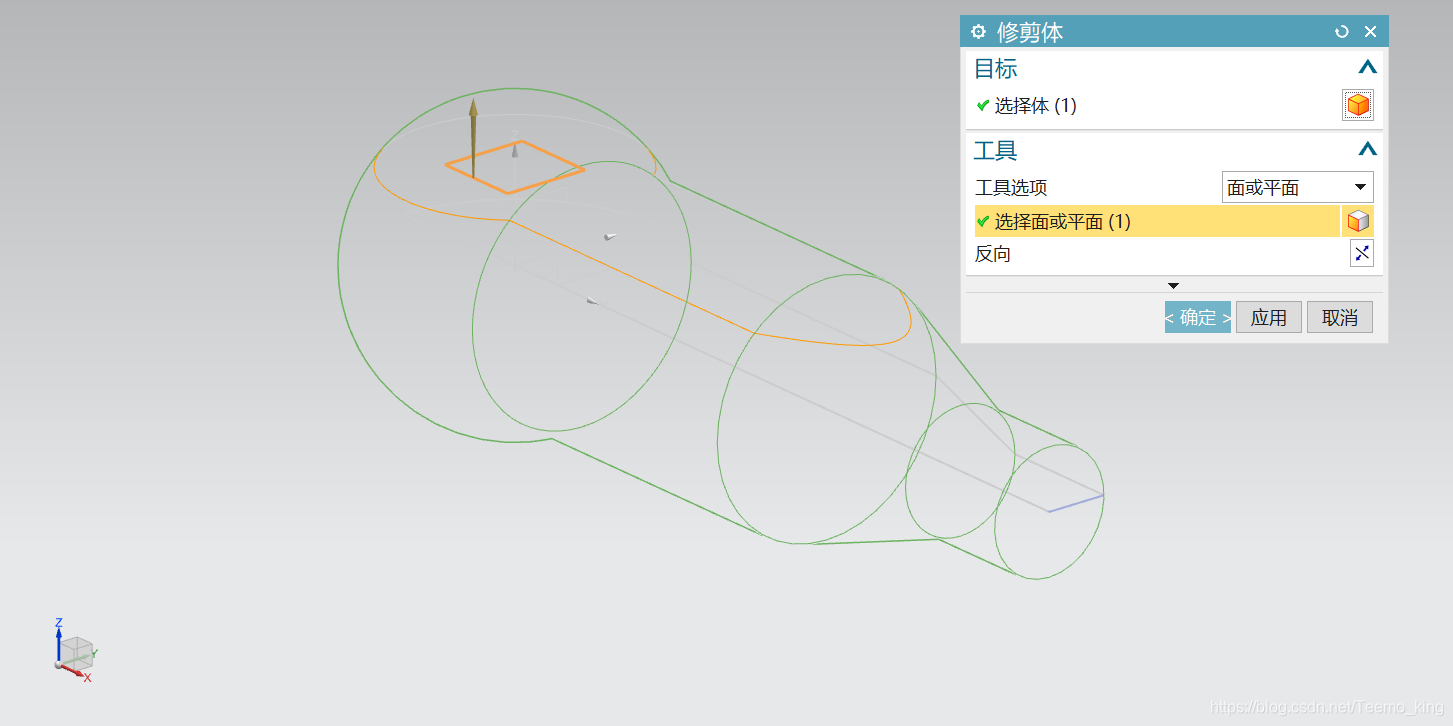

（3）使用修剪体 命令 ，选择基准平面
打孔操作

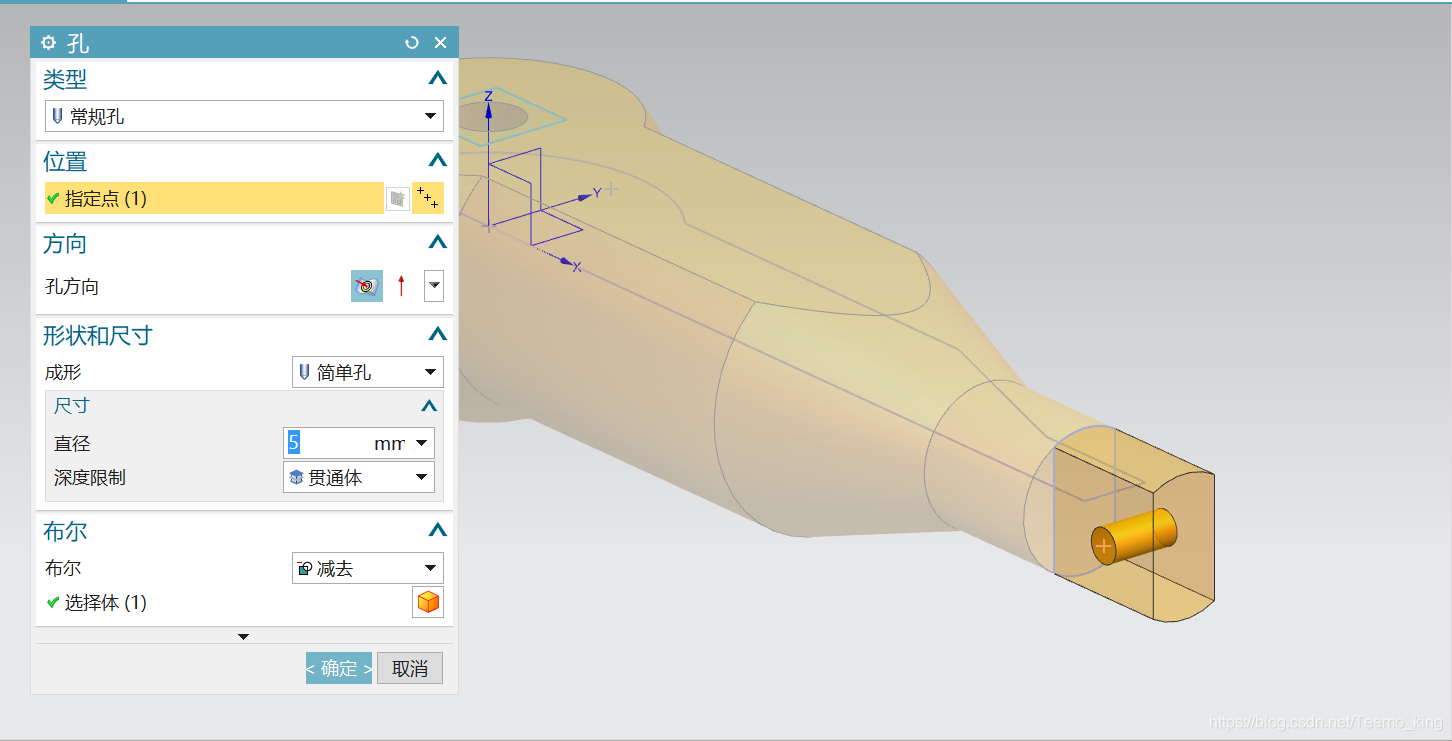

（1）在弹出菜单中选择打孔 信息
（2）重定位打孔位置
3.设置图层

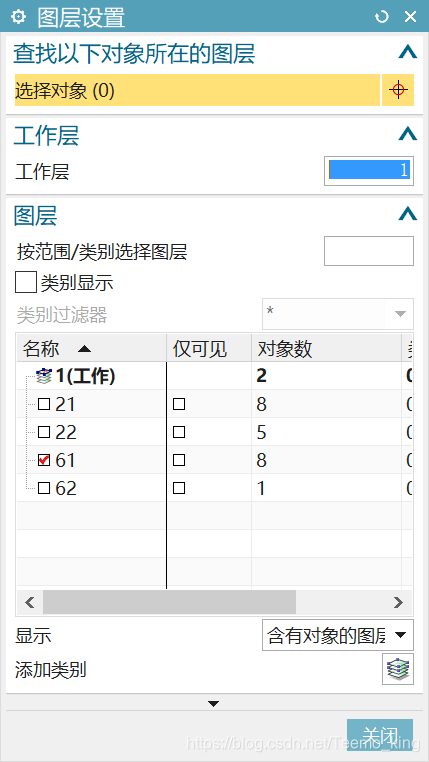

设置草图到21，22层，基准平面到62层

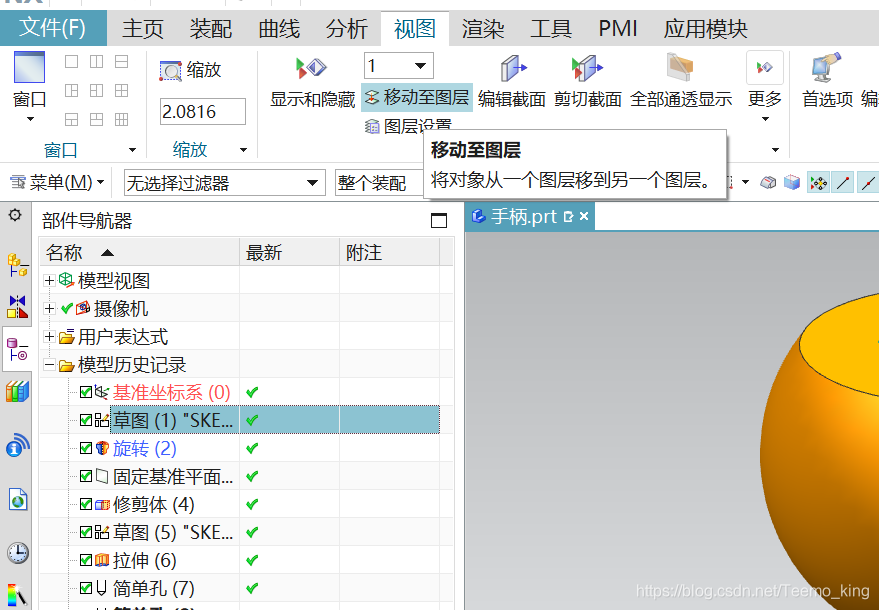

选择不显示的图层，若要隐藏坐标系，设置61层不显示

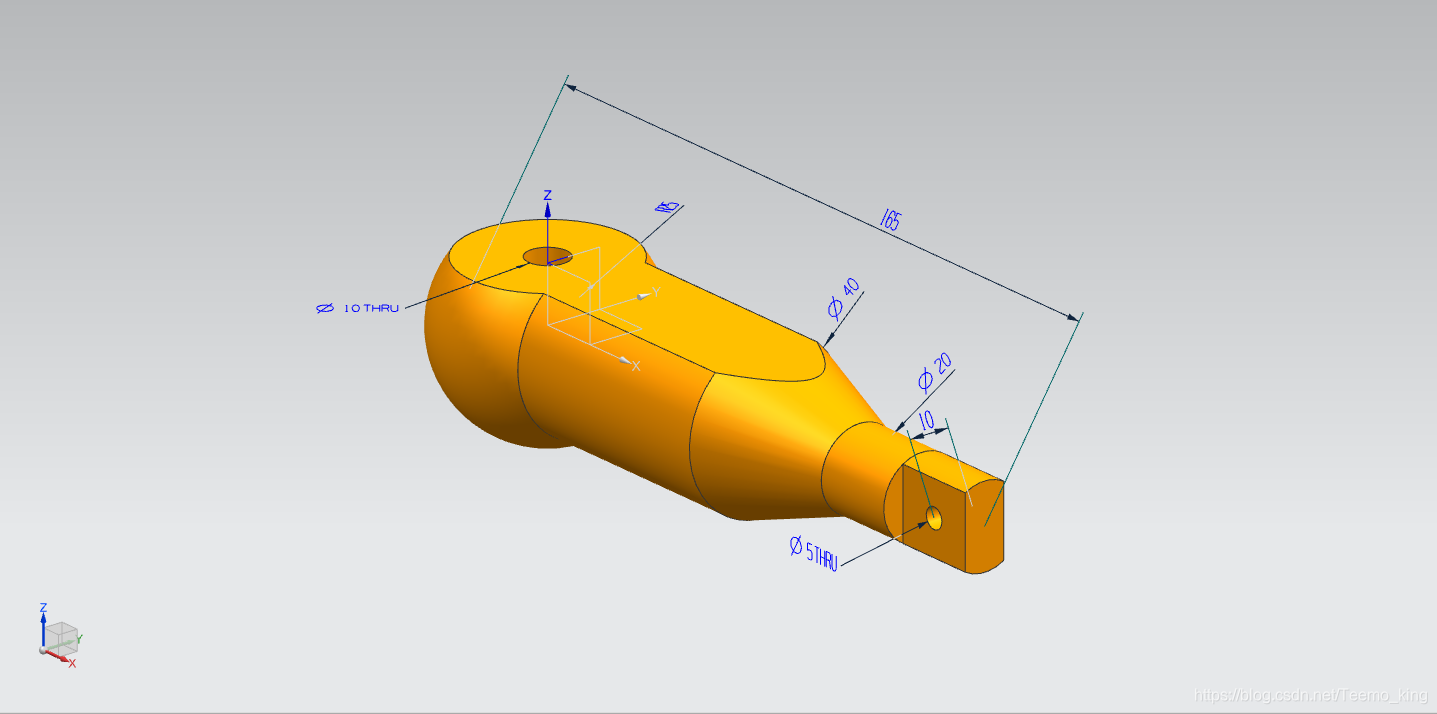

4. pmi 标注，标注模型的关键尺寸信息
5.二维工程图

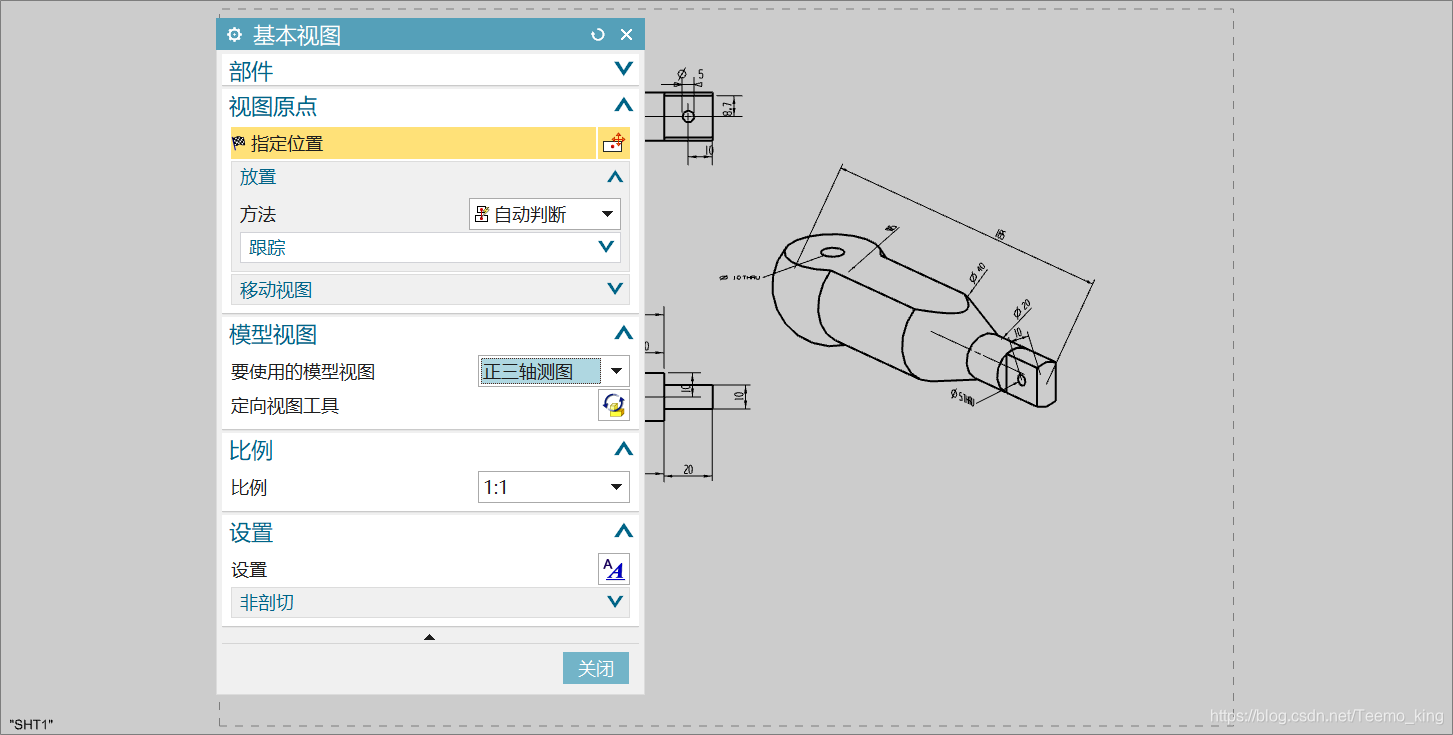

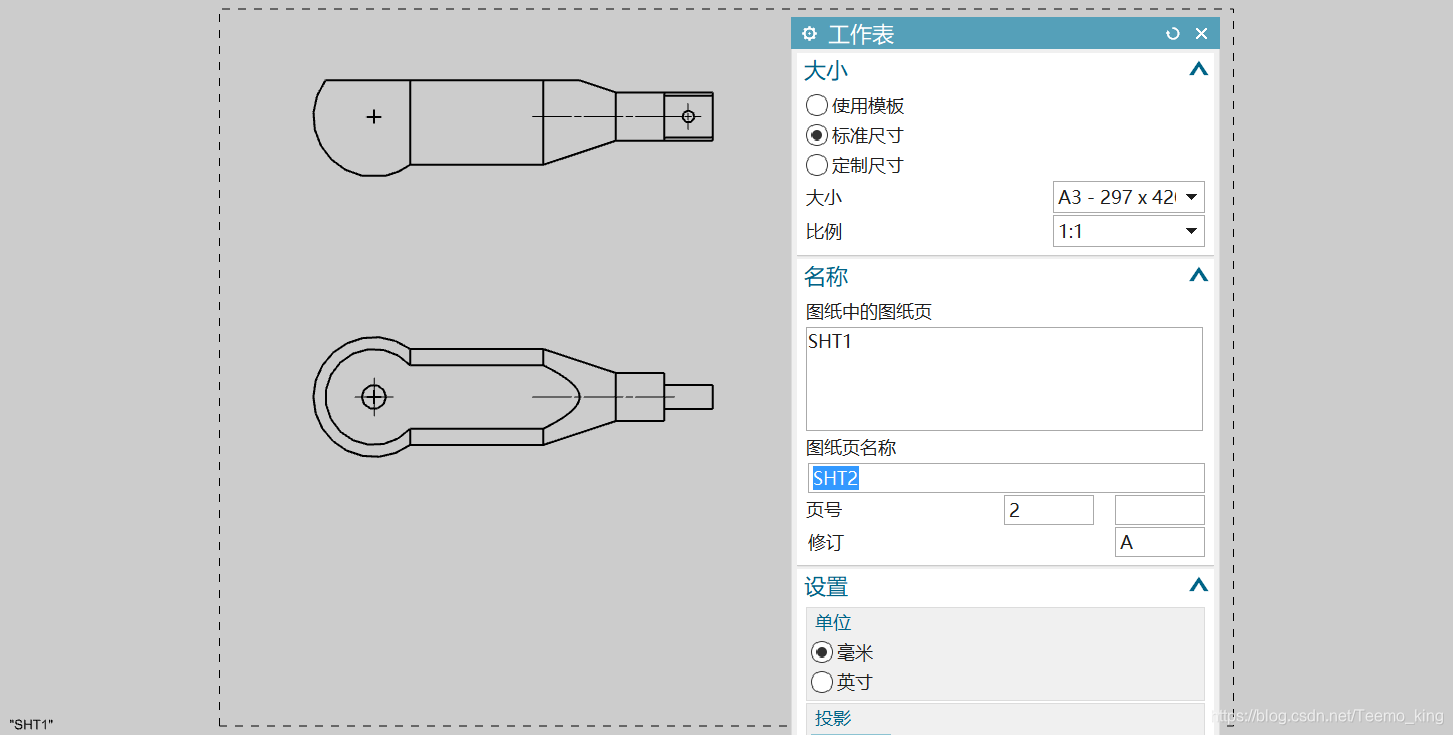

（1）新建二维工程 图纸 ，选择图纸大小、比例尺、单位等信息，基本视图中选择所需的投影

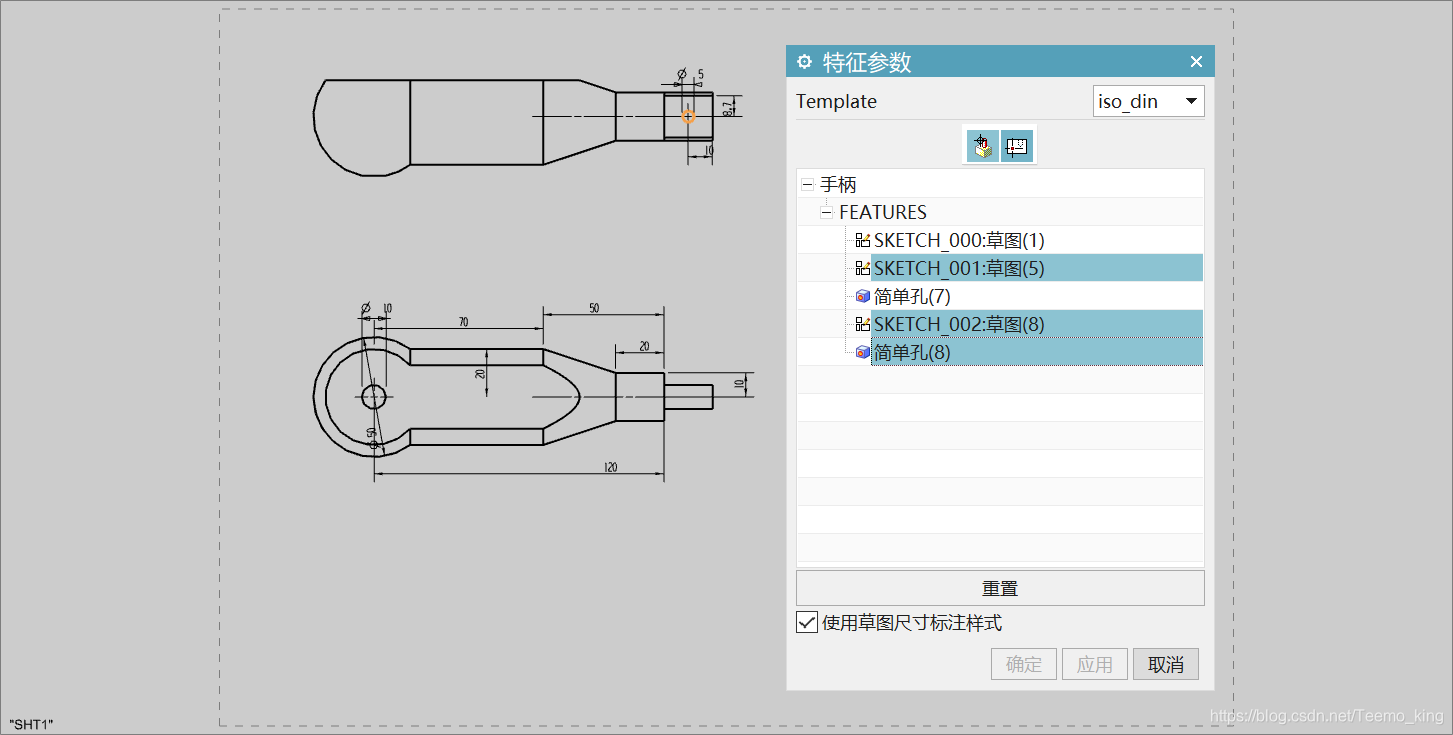

（2）在特征参数中选择相应的草图

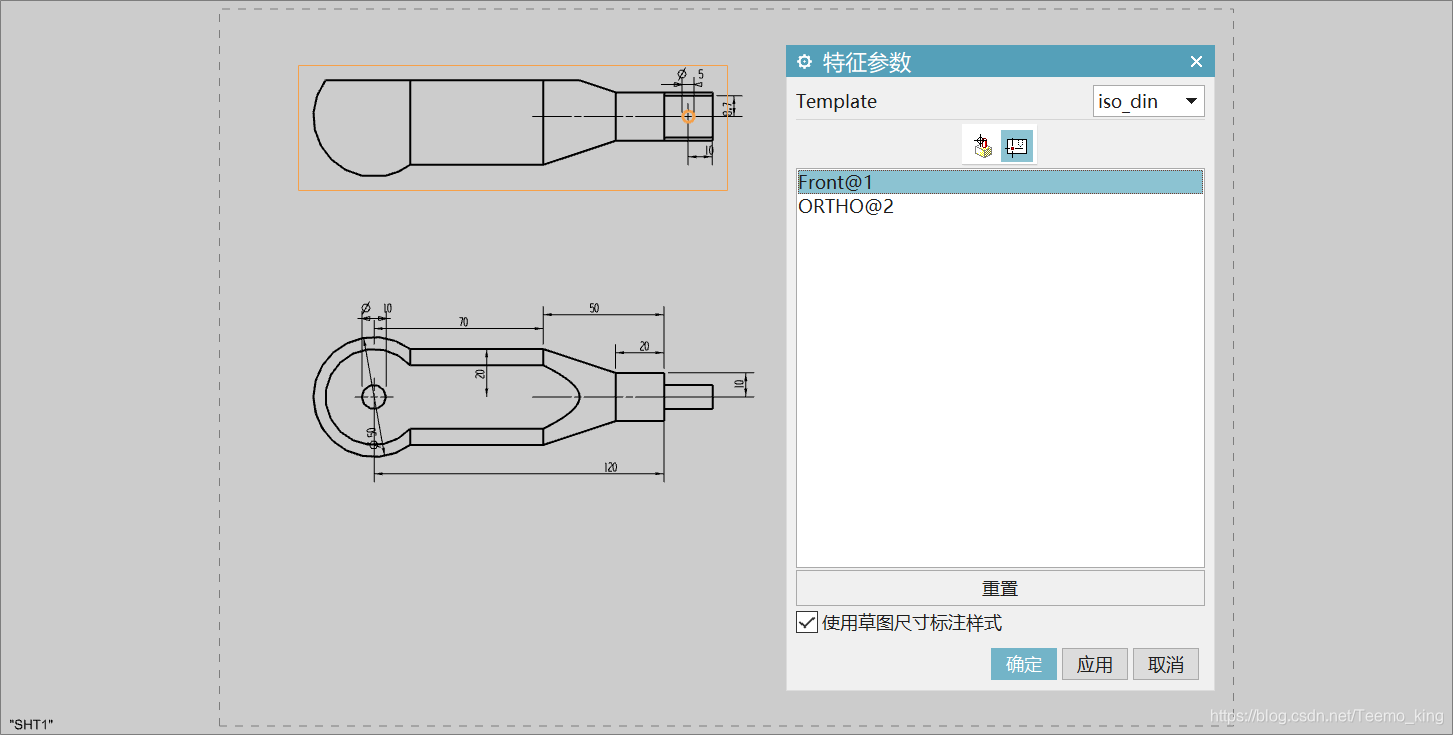

选择要继承草图尺寸的投影，如有需要还可以手动补充尺寸信息
（3）选择正三轴侧视图，在设置中继承pmi信息和全部渲染

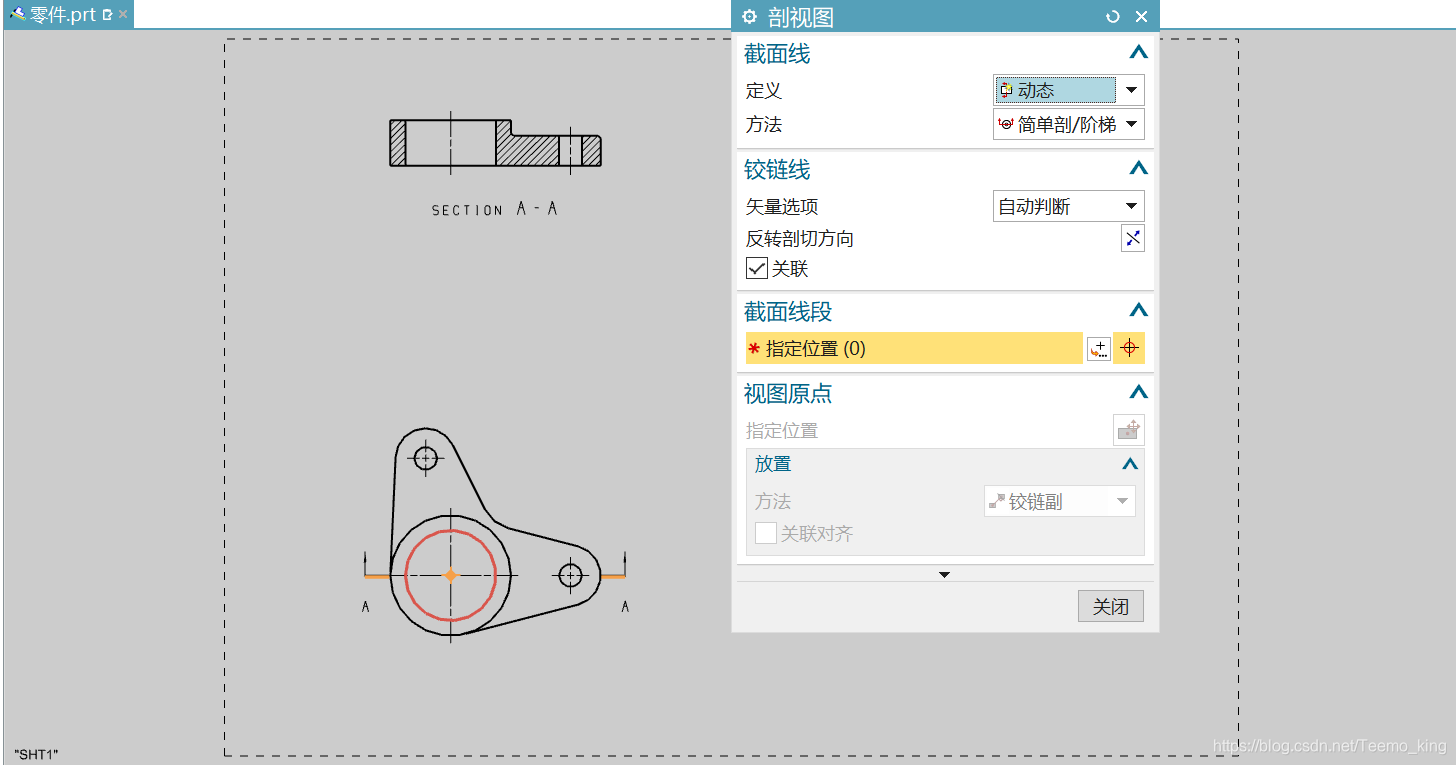

（4）若需要剖视图，选择界面线位置，即可添加剖视图

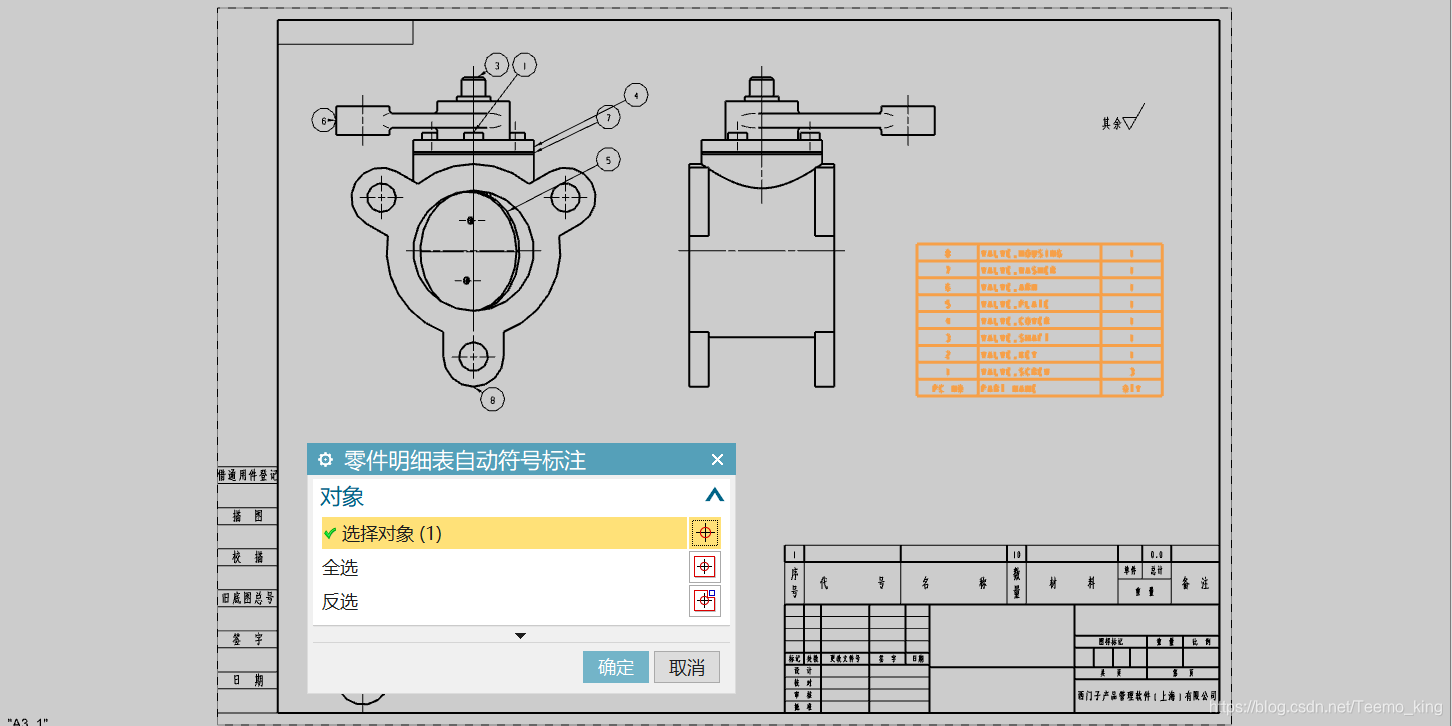

（5）组件装配，添加零件明细表，自动符号标注，标注整体的大小尺寸
