NX二次开发——编程基础入门

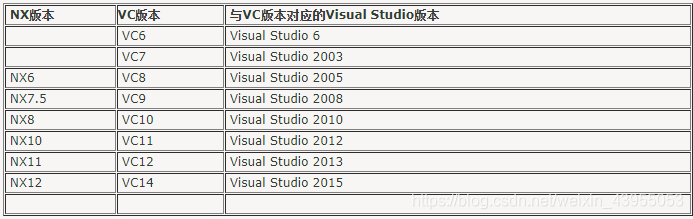

NX  与vS版本对应查询：


   NX Open C函数名称约定：

   标准的是：UF_<>_<>

   以前版本：uf<> 和 uc<>

   其中

   参数输入方式有：

   I 表示参数输入，参数在使用前必须 赋值

   O 表示参数输出方式，使用前无须赋值

   OF 表示参数输出，且使用后需要释放内存，UF_free()、UF_free_string()、UF_STYLER_free_value()等

数据类型

   主要介绍自定义类型：
tag_t类型

   在uf_defs.h中，定义：typedet undigned int tag_t,tag_p_t;
tag_t是NX对象的句柄，NX应用程序只能访问句柄，不能直接访问句柄所指示的实际对象。应用程序通过API函数获取句柄，在通过其他函数使用句柄。NULL_TAG表示不标识任何对象。
结构类型 _s
struct UF_STYLER_item_value_type_s
{
int reason;
const char item_id;

   int subitem_index;

   int count;

   int item_attr;

   int indicator  ;

   UF_STYLER_value_t value;

   }
Typedef struct UF_STYLER_item_value_type_s UF_STYLER_item_value_type_t, UF_STYLER_item_value_type_p_t;
枚举类型 _e

联合类型 _u

NX 对象类型及操作

   所有对象都是通过唯一的tag_t值进行标识的。
部件对象

   不仅包含了几何 信息 ，还包含其他描述信息。

   主要函数：

   UF_PART_new

   UF_PART_open

   UF_PART_close_all

   UF_PART_save

   UF_PART_close

   所有函数返回值是错误代码，利用UF_get_fail_message得到错误信息
部件对象查询函数：

UF对象

   是哪些具有标识的NX对象，包括几何对象和非几何对象。利用类型与子类型来区别文件的不同对象。

   下表是UF对象基本操作函数

UF对象状态

   可以使用函数UF_OBJ_ask_status()来查询

UF对象访问方法

   创建对象时就可以直接得到对象标识，但是多数情况下需要访问已经在部件存在的对象，可使用一下方法：

   循环法：

参数法
表达式

   用函数UF_MODL_create_exp()创建表达式
链表对象

   提高编程的灵活性，用来存放对象或特征的标识。链表的每一个节点保存一个对象或者特征标识。

   uf_list_p_t表示一个NX对象链表的节点指针。

   定义：

   typedef struct uf_list_s *uf_list_p_t;

   struct uf_list_s {tag_t eid;struct uf_list_s *next;};

   链表操作函数：

属性对象

   uf——attr.h中提供了与部件或对象属性的编程接口
