NX UG二次开发实战：基于VB.NET的小球生成程序编写教程

阅读数 5

上一期为大家介绍了基于VB.NET的NX UG二次开发基础操作，本期再来为大家介绍一下带窗口界面的小球生成程序开发方法。

NX UG软件版本：NX 12.0.0.27

开发软件版本：MicrosoftVisual Studio Professional 2015

一、项目创建

1.参考之前发布的《基于VB.NET的NX UG软件二次开发基础》文章，安装基于VB.NET的NX Open二次开发模板。

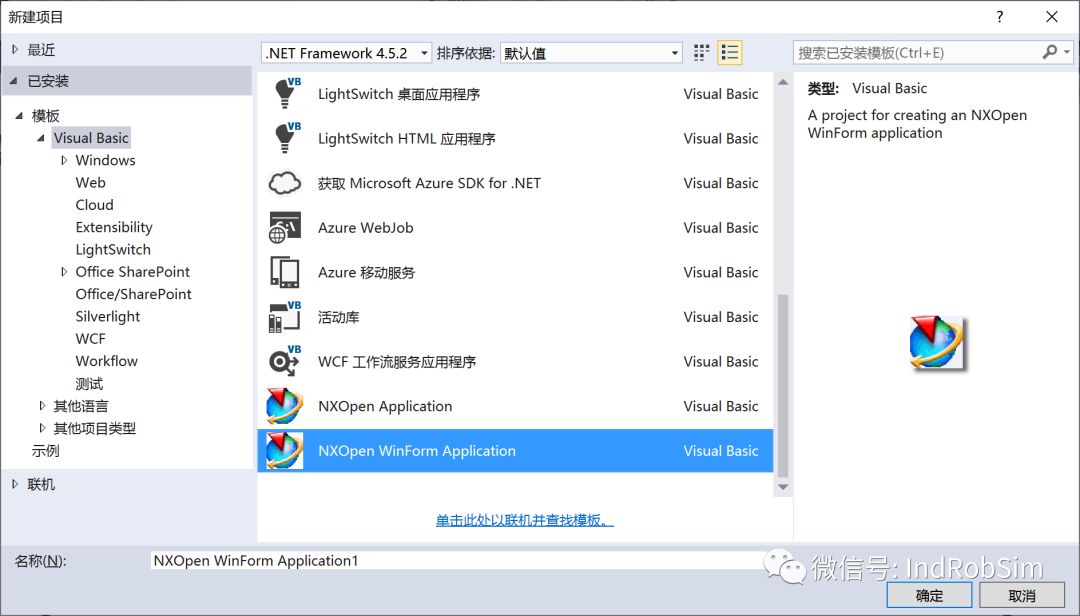

2.新建项目，在Visual Basic模板下选择带Windows界面的开发框架NXOpen WinForm Application。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图1

3.参考之前发布的《基于VB.NET的NX UG软件二次开发基础》文章，为项目添加NX UG基于VB.NET的二次开发接口引用。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图2

二、窗口添加

1.右侧“解决方案资源管理器”窗口中双击“NXOpenWinForm.vb”，打开窗口设计界面。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图3

2.右侧的属性窗口中修改窗口界面属性值：

（Name）：Create_Sphere_App

Text：创建小球程序

3.在工具箱中为窗口界面添加一个Button公共控件，并修改控件属性值：

（Name）：Cmd_Sphere

Text：生成小球

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图4

三、代码编写

1.双击窗口界面中添加的按钮控件，打开按钮的Click事件代码编辑窗口。

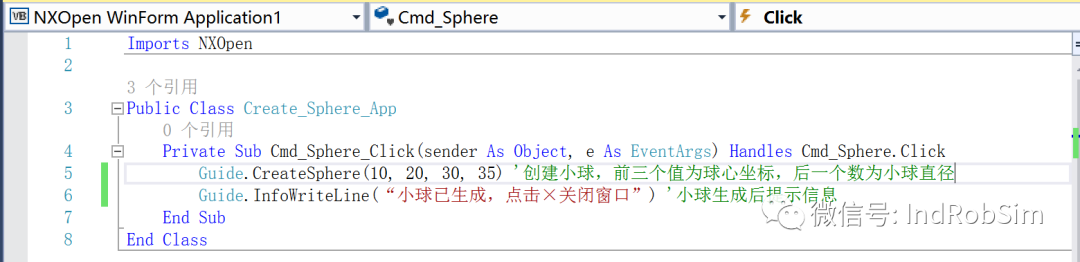

2.在代码编辑区中编写如下代码，编写完成后生成项目。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图5

四、运行测试

1.打开NX UG软件，新建一个“模型”文件。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图6

2.点击“文件”菜单，然后依次点选“执行”→“NX Open”，在执行用户函数对话框中浏览到项目Debug文件夹下，点选编译生成的*.dll文件。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图7

3.在弹出的创建小球程序窗口中，点击“生成小球”按钮，此时开始生成小球，生成完成后小球数模出现在软件模型创建界面中，同时弹出信息提示对话框。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图8

4.右击UG软件左侧浏览树中的“球（1）”，在弹出的快捷菜单中点选“信息”，在弹出的信息对话框中可以看到小球的球心坐标、直径为我们在代码中设定的参数。

NX UG二次开发：基于VB.NET语言的小球生成程序编写的图9

····The End····

文章来源工业机器人仿真与编程
