UG/NX C#二次开发：自动生成2D零件图

一、前言

       昨天分享了自动出2D零件图的思路（UG/NX 二次开发(C#)自动出2D零件图思路），今天整理了Q群里各位大佬的意见，结合当前实际项目情况，做了一个可配置的半自动出图版本，暂且称之为标准件配置Bata版。

       虽然没能实现自动出2D零件图，但是拿着去跟老板交差，应该勉强过关吧，毕竟也年底了，大家都想早点回家过年。

二、实现原理

先引入昨天的思路：

1、出图方案设置 出图方式千千万，每个人都有自己的想法，我们需要先定一个标准，然后程序才能按照标准自动出图，标准如下： 1）图纸参数设置，包括图纸类型，视图比例，图纸名称 2）视图布局方案，根据用户需求对视图进行布局，视图包括：顶视图、左视图、右视图、后视图、底视图、正三轴视图、右剖视图、底剖视图。 3）标注方案，目前我想到的先从简单的平面尺寸开始，先做水平、垂直、角度的标注 2、自动创建图纸、自动创建视图 3、自动标注

经过今天的梳理，再整理一个版本：

1、创建图纸 涉及到图纸参数设置，这个小意思容易解决 2、创建视图 需要根据需求配置视图方案，个人认为做成配置文件即可，先放一放 3、创建尺寸标注 重点来了，如何创建标注才是自动出图的重头戏，因为每个视图的情况不一样，不同产品在不同视图里面的情况就更复杂了。所以今天引入了标准件和配置的概念。既然一口吃不了一个胖子，就先把标准的东西搞出来。

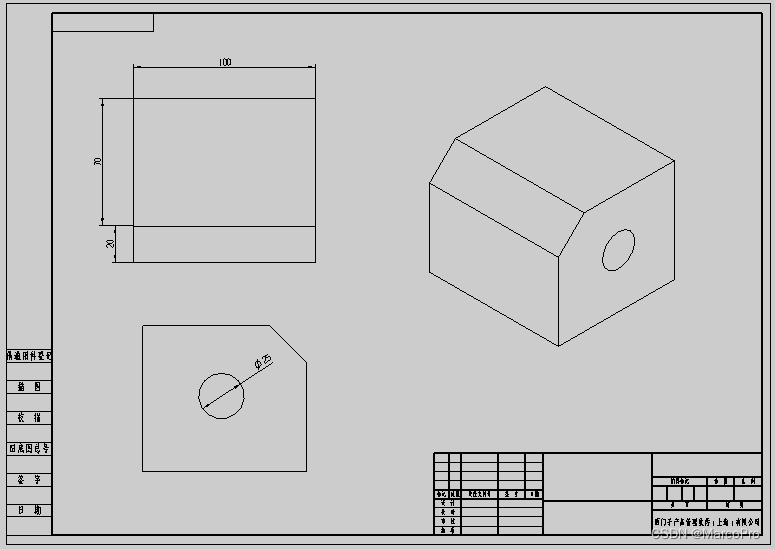

此版本效果图如下：

三、详细方案

这里只针对标准件做自动出图，而且加入了出图配置文件，也就是根据配置文件程序一步一步的执行，先看看配置文件：

<?xml version="1.0" encoding="utf-8" ?><Draw>  <view title="顶视图" name="TOP" point="120, 200, 0.0">    <dim type="CreateVerticalDim" edgeStart="EDGESTART" edgeEnd="EDGEEND" dimension_3d_origin="50, 210, 0"></dim>    <dim type="CreateParallelDim" edgeStart="EDGE3" edgeEnd="EDGEEND" dimension_3d_origin="57, 165, 0"></dim>    <dim type="CreateParallelDim" edgeStart="EDGE1" edgeEnd="EDGE2" dimension_3d_origin="120, 265, 0"></dim>    <dim></dim>  </view>  <view title="左视图" name="LEFT" point="120, 80, 0.0">    <dim type="CreateDiameterDim" holeFlag="hole" dimension_3d_origin="140, 100, 0.0"></dim>  </view>  <view title="正三轴视图" name="TFR-ISO" point="300, 180, 0.0">  </view></Draw>

view标签代表出图的视图，标签详情包括了视图类别、视图的位置坐标 dim标签代表每一个尺寸标注， 标签详情包括了标注的类别、起始位置、坐标 有这些信息加持，自动出尺寸标注就很清晰了吧

下面正式开始进入程序分享：

1、新建图纸

Tag dragTag = DrawTool.CreatDWG(workPart, "Sheet1");  /// <summary>/// 创建图纸/// </summary>/// <param name="workPart"></param>/// <returns></returns>public static Tag CreatDWG(Part workPart,string sheetName){    NXOpen.Drawings.DrawingSheet nullDrawings_DrawingSheet = null;    NXOpen.Drawings.DrawingSheetBuilder drawingSheetBuilder1;    drawingSheetBuilder1 = workPart.DrawingSheets.DrawingSheetBuilder(nullDrawings_DrawingSheet);    drawingSheetBuilder1.StandardMetricScale = NXOpen.Drawings.DrawingSheetBuilder.SheetStandardMetricScale.S11;    drawingSheetBuilder1.EnglishSheetTemplateLocation = "";    drawingSheetBuilder1.Height = 297.0;    drawingSheetBuilder1.Length = 420.0;    drawingSheetBuilder1.StandardMetricScale = NXOpen.Drawings.DrawingSheetBuilder.SheetStandardMetricScale.S11;    drawingSheetBuilder1.StandardEnglishScale = NXOpen.Drawings.DrawingSheetBuilder.SheetStandardEnglishScale.S11;    drawingSheetBuilder1.ScaleNumerator = 1.0;    drawingSheetBuilder1.ScaleDenominator = 1.0;    drawingSheetBuilder1.Units = NXOpen.Drawings.DrawingSheetBuilder.SheetUnits.Metric;    drawingSheetBuilder1.ProjectionAngle = NXOpen.Drawings.DrawingSheetBuilder.SheetProjectionAngle.First;    drawingSheetBuilder1.Number = "1";    drawingSheetBuilder1.SecondaryNumber = "";    drawingSheetBuilder1.Revision = "A";    drawingSheetBuilder1.Name = sheetName;    drawingSheetBuilder1.MetricSheetTemplateLocation = "D:\\Program Files\\Siemens\\NX 8.0\\localization\\prc\\simpl_chinese\\startup\\A3-noviews-template.prt";    NXObject nXObject1;    nXObject1 = drawingSheetBuilder1.Commit();    drawingSheetBuilder1.Destroy();    return nXObject1.Tag;}

2、读取配置文件，并遍历view，创建视图

//读取配置文件XmlDocument xml = new XmlDocument();xml.Load(AppDomain.CurrentDomain.BaseDirectory.ToString() + @"dimconfig.xml");XmlNode xn = xml.SelectSingleNode("Draw");XmlNodeList xnl = xn.ChildNodes;Tag topViewTag, leftViewTag, tfrViewTag;Tag topDrawViewTag, leftDrawViewTag, tfrDrawViewTag;Tag dimTag1, dimTag2, dimTag3;            string strPoint;Point3d point = new Point3d();string edgeStart, edgeEnd, holeFlag, dimension_3d_origin_str;double[] dimension_3d_origin;Tag edgeStartTag = Tag.Null;Tag edgeEndTag = Tag.Null;Tag holeTag = Tag.Null; //创建视图foreach (XmlNode xnitem in xnl){    XmlElement xe = (XmlElement)xnitem;    string name = xe.GetAttribute("name");    strPoint = xe.GetAttribute("point");    point = GetPointFromStr(strPoint);    if (name == "TOP")    {        DrawTool.CreateView(dragTag, name, point, out topViewTag, out topDrawViewTag);    }    else if(name == "LEFT")    {        DrawTool.CreateView(dragTag, name, point, out leftViewTag, out leftDrawViewTag);    }    else if (name == "TFR-ISO")    {        DrawTool.CreateView(dragTag, name, point, out tfrViewTag, out tfrDrawViewTag);    }    else    {                    }}

3、创建视图的同时，遍历view标签下的dim标签，创建尺寸标注

//创建尺寸标注XmlNodeList cldList = xnitem.ChildNodes;foreach (XmlNode item in cldList){    XmlElement xeitem = (XmlElement)item;    string type = xeitem.GetAttribute("type");    edgeStart = xeitem.GetAttribute("edgeStart");    edgeEnd = xeitem.GetAttribute("edgeEnd");    holeFlag = xeitem.GetAttribute("holeFlag");    dimension_3d_origin_str = xeitem.GetAttribute("dimension_3d_origin");    dimension_3d_origin = GetOriginFromStr(dimension_3d_origin_str);    edgeStartTag = Tag.Null;    edgeEndTag = Tag.Null;    holeTag = Tag.Null;    theUFSession.Obj.CycleByName(edgeStart, ref edgeStartTag);    theUFSession.Obj.CycleByName(edgeEnd, ref edgeEndTag);    theUFSession.Obj.CycleByName(holeFlag, ref holeTag);     if (type == "CreateVerticalDim")    {        dimTag1 = Tag.Null;        DrawTool.CreateVerticalDim(leftDrawViewTag, edgeStartTag, edgeEndTag, dimension_3d_origin, out dimTag1);    }    else if (type == "CreateParallelDim")    {        dimTag2 = Tag.Null;        DrawTool.CreateParallelDim(leftDrawViewTag, edgeStartTag, edgeEndTag, dimension_3d_origin, out dimTag2);    }    else if (type == "CreateDiameterDim")    {        dimTag3 = Tag.Null;        DrawTool.CreateDiameterDim(leftDrawViewTag, holeTag, dimension_3d_origin, out dimTag3);    }}
