装配中组件颜色正确显示方法

适用版本：NX7.5及以上版本

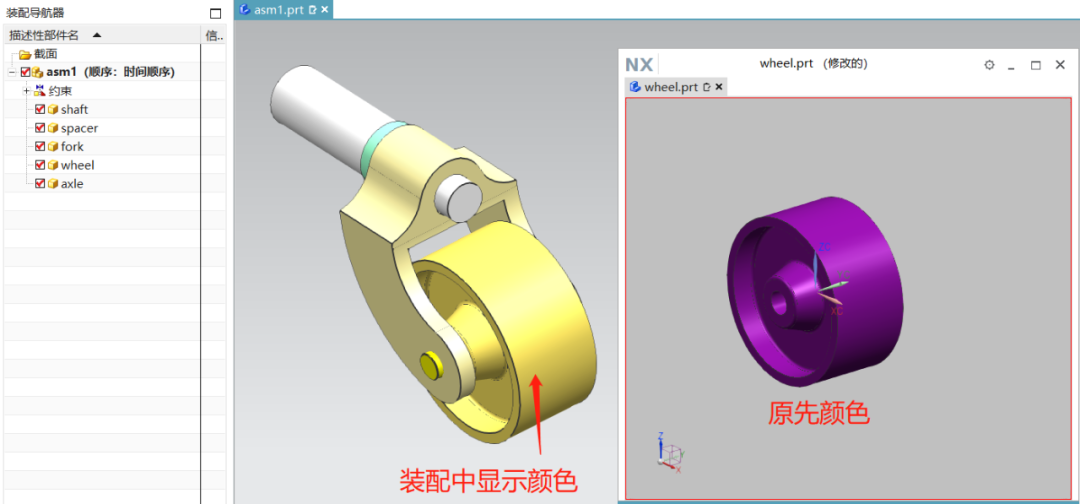

默认情况下，NX装配中组件的显示颜色为组件的原本颜色。也会出现组件添加到装配中后，其显示颜色与原本颜色不同的情况，如图1所示。

图1

出现颜色不一致的现象，有可能是在装配中直接手动修改了组件实体颜色，也有可能是装配文件和组件文件的调色板设置不统一。若是手动修改过组件颜色，此时，将组件颜色设置为原本颜色可通过如下方式实现：

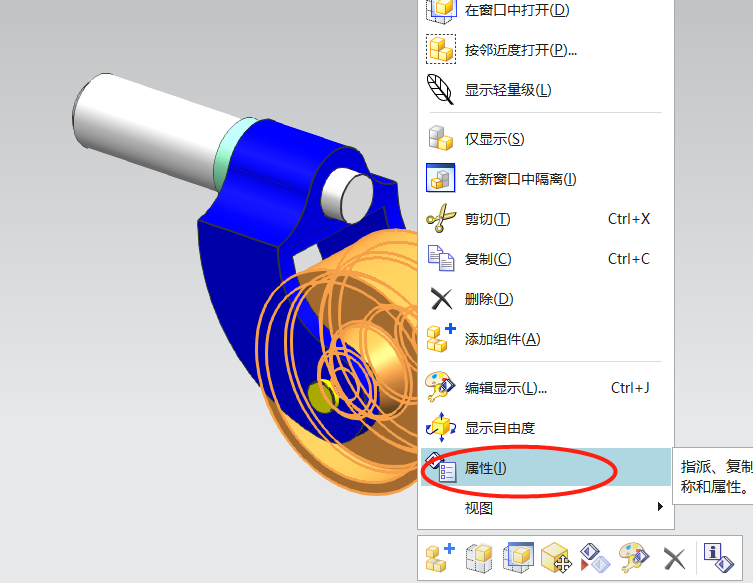

在装配导航器中，选中相应的组件，或者在图形界面，选中组件，然后鼠标点击右键，选择“属性”如图2所示。

图2

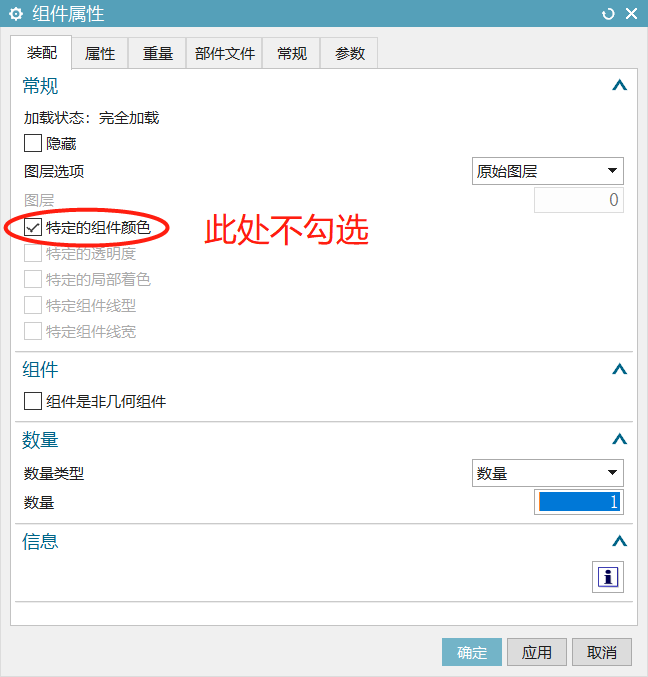

弹出“组件属性”对话框，将“特定的组件颜色”勾选去掉，如图3所示。

图3

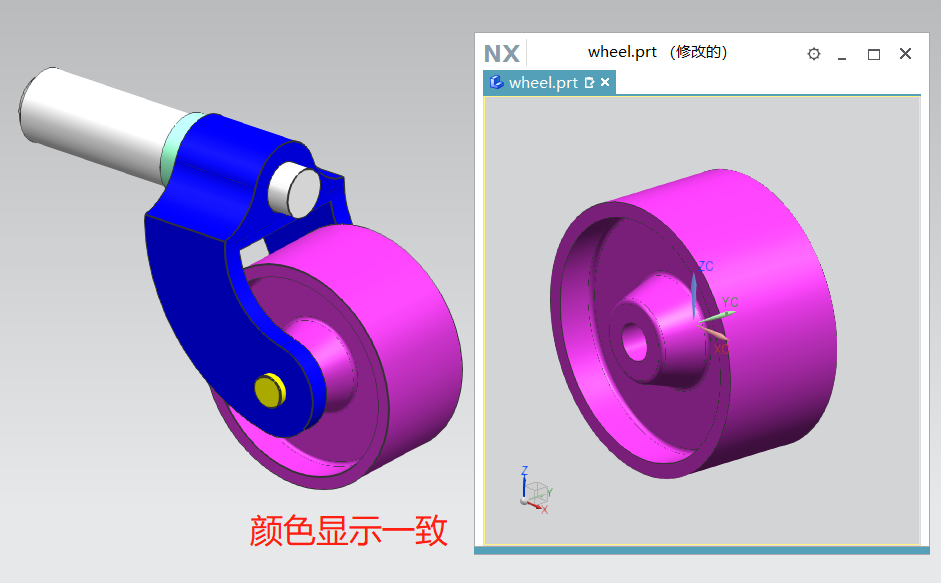

此时，装配中组件的颜色与原本颜色一致，如图4所示。

图4

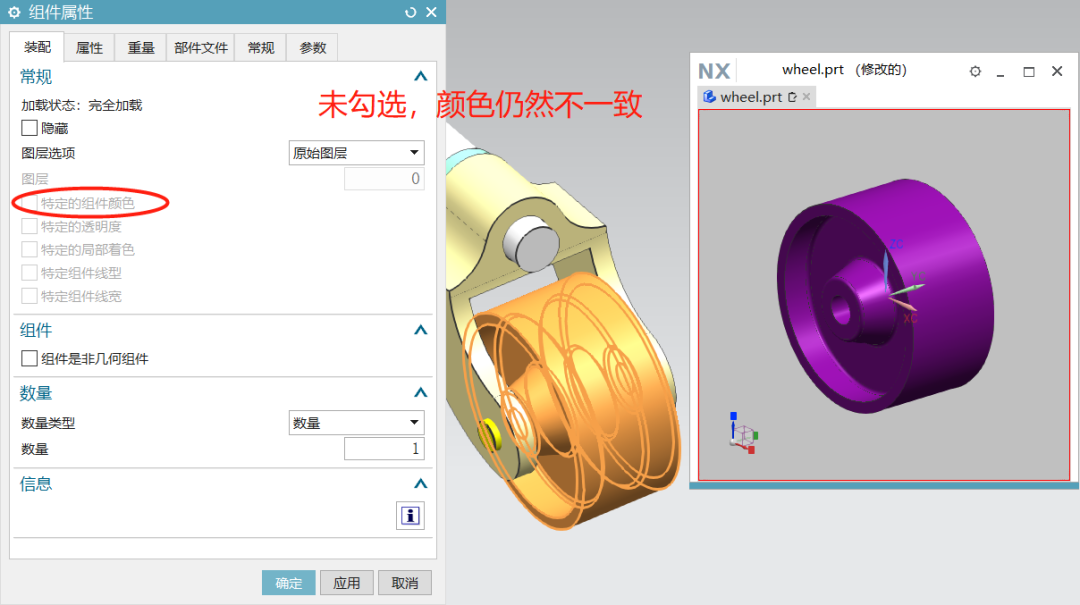

若“特定的组件颜色”未勾选，且颜色仍然不一致，如图5所示，其原因为装配文件和组件文件的调色板设置不统一。

图5

只需将装配文件和组件文件的调色板设置统一即可（菜单→首选项→调色板），例如，将调色板都设置为系统默认调色板，如图6所示。（调色板可以预先在对应的模板文件中进行统一设置）

图6

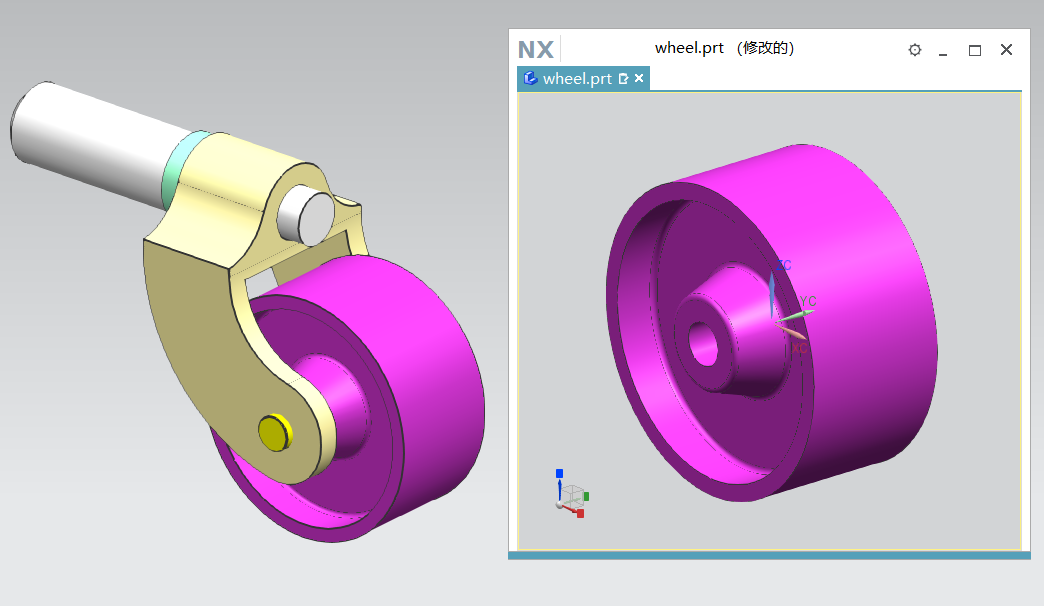

此时，返回到装配中，组件显示颜色与原本颜色保持一致。如图7所示。

图7
