零件自由度显示问题解决

适用版本：NX所有版本

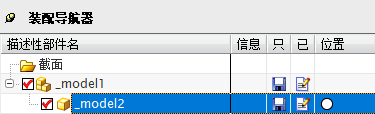

我们若需要知道装配中某个零件在空间中的自由度还剩哪些，我们除了可以通过查看装配导航器中的位置信息，空心圆代表此装配无约束

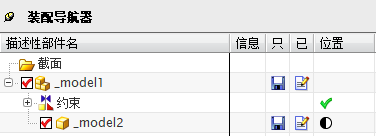

如图1；黑白圆代表此装配有约束，但是没有完全约束，如图2；实心黑圆代表此装配已经完全约束，如图3；我们还可以通过“显示自由度”功能将其显示在模型上，如图4。

图1

图2

图3

图4

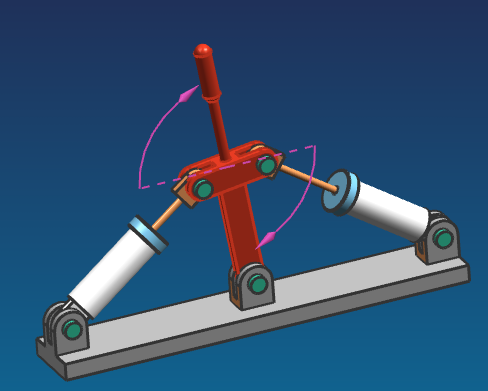

图4中，红色零件上显示了圆形的箭头符号，表示一个旋转的自由度。

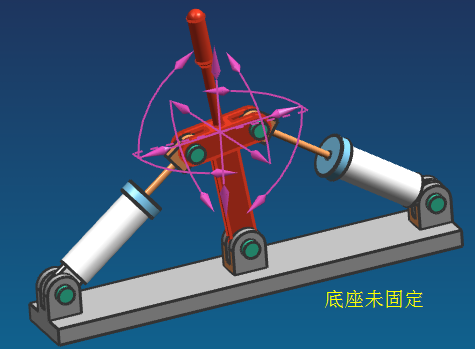

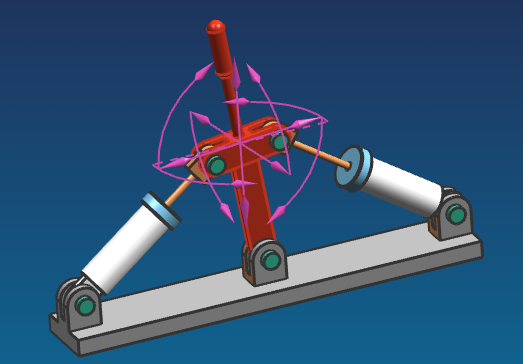

此时，我们可能会遇到一个问题。当我们把零件与零件之间的约束添加完成之后，发现在显示某些零件的自由度的时候，零件还有六个自由度，如图5所示。

图5

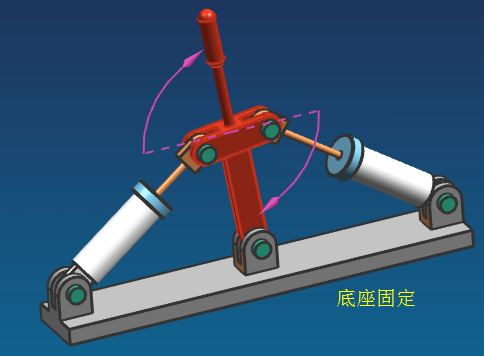

图5中，零件与零件的约束没有缺失，但自由度却是六个。这是因为零件没有固定在空间中的特定位置处，即整个装配体在空间中有六个自由度。此时我们对其中一个零件（如底座）添加固定约束之后，我们会发现自由度便恢复正常。

图6

因此，若我们想正确了解某个零件在结构中应存在哪些自由度，我们必须将装配在空间中的位置固定下来，否则我们看到的永远是六个自由度。

为此，我们可以养成一个好习惯，在装配的制作过程中，添加完第一个零件时可以考虑优先将底座，箱体类零件添加进来，并将其固定在空间中，此后我们再添加任何零件并安装到底座或箱体上的时候，就不会出现自由度不正确的问题了。

希望在您遇到上述问题时，对您有所帮助。
