NX 编程入门最先遇到的难题就是软件安装，新手常因系统环境缺失、杀毒软件拦截、许可证路径错误频繁翻车。本文分享工厂标准化 NX 安装流程，搭配 CAP 工具箱全套配置方案，补齐关键参数与各类避坑要点，零基础按照步骤操作，就能一次性安装调试到位。

很多刚接触 NX 数控编程的新手，还没开始学习建模、编程核心内容，就直接卡在软件安装环节。

日常实操中常见故障：安装报错、装好无法启动、许可频繁失效、PRT 文件无缩略图、后续无法正常配置后处理、加工模块缺失报错。绝大多数情况并非软件本身故障，而是安装流程不规范、前置环境未补齐、后期配置不到位导致。

本篇为【NX 工厂实战系列】EP01 入门必修课，整理车间一线通用、零翻车的 NX 标准化安装全流程，搭配 CAP 工具箱完成自动化善后配置。全程无废话、纯实操，新手严格对照步骤操作，即可一次性安装到位、规避所有常见问题。

一、安装前置准备（杜绝 90% 安装报错）

正式安装 NX 主程序前，三项前置准备缺一不可，跳过任意一步，大概率出现安装失败、许可异常、功能缺失、模块打不开等问题，也是老师傅长期实操总结的核心避坑点。

1、备齐完整安装资源

提前准备正规渠道获取的NX 完整主程序安装包，切勿使用精简阉割版，极易出现模块缺失、功能异常；同时备好 CAP 工具箱。 CAP 是 NX 数控编程必备辅助工具，可一键完成故障修复、环境配置、后处理搭建、许可服务管理，大幅降低新手操作门槛。

2、彻底关闭安全拦截程序

安装前必须手动退出所有杀毒软件、电脑安全卫士，同时关闭 Windows 系统防火墙。 NX 安装过程会释放许可文件、注册系统服务、写入注册表核心项，安全软件极易误拦截、误隔离关键文件，直接造成安装中断、程序破损、装好后无法启动。

3、补齐系统专属运行环境（关键参数补齐）

提前安装 \\.NET Framework 4.8 完整版运行库 \\，拒绝精简包、残缺离线包。该组件是 NX 主程序与 CAP 工具箱正常运行的底层依赖。

补充标准参数设置： 安装完成后重启电脑，进入「Windows 功能」开启.NET3.5 兼容组件，关闭系统程序兼容拦截，彻底规避软件闪退、工具箱打不开、功能加载失败等问题。

二、NX 主程序标准安装流程（新手必完整实操）

CAP 工具箱支持一键重装，但首次学习建议手动走完完整流程，吃透安装底层逻辑，后续遇到报错、更换版本、重装维护，都能独立排查，不用依赖他人。

1、权限启动安装程序

打开 NX 安装根目录，找到 Launch.exe，右键选择以管理员身份运行。 防止系统权限不足，引发文件写入失败、组件安装不全、许可注册失效等问题。

2、语言与组件参数设置

安装界面默认选择简体中文，避免菜单乱码、界面异常。 组件选择页面，所有功能统一设置为「整个功能将安装在本地硬盘上」，完整搭载建模、加工、仿真、后置处理全部模块。

实操提醒： 严禁精简安装、自定义部分安装。一旦缺失加工、后置模块，后续编程序、生成刀路、输出 G 代码都会持续报错。

3、安装路径规范设置（硬性实操标准）

严禁安装在 C 盘系统盘！ C 盘安装容易出现权限冲突、系统更新覆盖程序文件、版本升级报错、许可服务失效等连锁问题。

车间统一标准路径： D:\Program Files\Siemens\NX 路径禁止包含中文、空格、特殊符号，避免程序识别异常、启动报错。

4、许可证配置（最高频报错核心点）

安装进程中途弹出许可选择窗口，选中安装包内自带许可文件： .splm_license.dat 或 .lic 格式

实操重点： 许可文件不要随意移动、重命名、替换。路径错误、文件损坏、许可失效，会直接导致安装完成后 NX 无法启动、弹窗报错、服务异常。

5、安装收尾

全部参数、路径、许可核对无误后启动安装，等待进度条自然走完。禁止中途关闭窗口、强行终止进程，避免程序文件残缺，留下隐性故障隐患。

三、CAP 工具箱安装 + 全套后置配置（收尾兜底）

NX 主程序安装完成，不等于可以直接上机编程。 缩略图丢失、许可异常、无适配机床后处理、重装繁琐、服务异常等问题，全部可以依靠 CAP 工具箱一键兜底解决。

1、CAP 工具箱安装

双击工具箱 EXE，同意协议，自定义安装路径（建议非 C 盘），下一步默认安装即可，全程傻瓜式操作。

2、自动版本识别

首次打开工具箱，软件自动扫描本机 NX 版本，右上角自动匹配对应版本号，无需手动适配。

3、核心实用功能落地

① NX 快捷重装

软件损坏、文件丢失、需要重置版本时，指定安装包目录即可全自动安装配置，省去手动核对参数、部署许可的重复工作。

② PRT 缩略图修复

一键解决 NX 经典通病：零件文件无预览、无法快速查看图纸，修复后所有 PRT 文件直观可见。

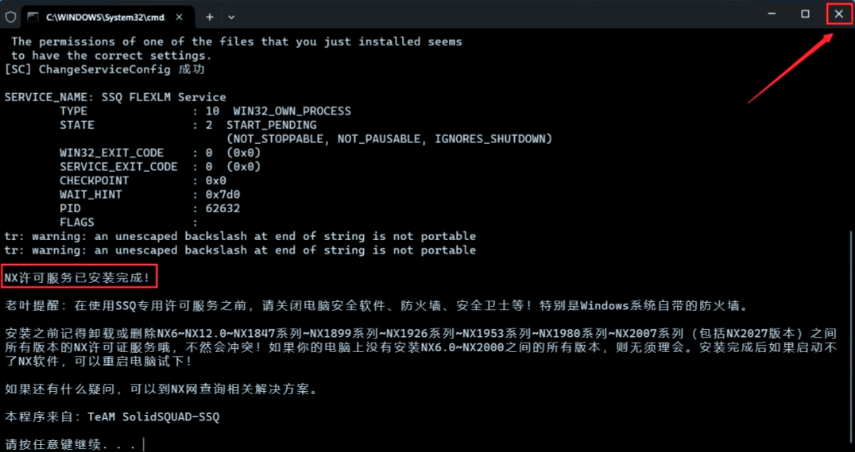

③ 许可证服务管理

支持一键检测、重启、卸载 NX 许可服务，专治许可无故失效、开机启动失败、服务闪退等疑难问题。

④ 后处理配置器（编程核心）

内置海量通用 3 轴、4 轴、5 轴机床后处理，新手无需从零搭建调试后处理。编程完成可直接输出标准 G 代码，适配市面绝大多数加工中心、数控铣床，可直接上机使用。

四、安装最终自检流程（必做）

1、正常启动 NX，顺利进入建模、加工模块，无许可弹窗、无闪退、无模块报错即为安装成功； 2、打开 CAP 工具箱运行缩略图修复，确保所有零件文件预览正常； 3、检查许可服务状态、后处理加载界面，确认功能完整，规避后续编程翻车。

补充：CAP 工具箱可自行搜索正规版本下载，搭配本文全套流程，零基础可独立完成整套部署。

实操小结

NX 数控编程，基础安装与配置决定后续学习效率与上机稳定性。 补齐系统环境、规范安装路径、精准校验许可、搭配 CAP 工具箱兜底，可规避九成常见报错与隐性故障。熟练运用工具箱自动化功能，大幅提升安装、维护、排错效率，为后续系统化 NX 编程、上机实操打好扎实基础。
