用户作品赏析:PoP封装微系统信号通道设计解析

阅读数 15
点赞 0
article_banner

写在前面



2021 Ansys Innovation大会同期的 “用户优秀作品展示” 中,我们欣赏到来自【Ansys Innovation大会论文及案例征集】以及【Ansys LS-DYNA用户案例竞赛】的众多优秀作品,同时,多位作品作者也受邀成为本届大会主题报告的演讲嘉宾。本期开始Ansys中国微信公众号将连载发布所有获奖作品,详尽展现用户如何从Ansys工程仿真解决方案中获益,诚邀各位近距离观赏他们的应用实践真知,希望通过这些杰出的工程仿真实践指导更多用户。


作品赏析(4)| PoP封装微系统高速并行和串行信号通道设计



内容简介

随着电子系统走向小型化、高功能密度集成,以PoP为代表的三维立体封装在微系统中应用越来越广。互连通道从平面传输线走向垂直结构,平面和垂直的过渡、阻抗不连续、多节点网络的拓扑结构和高密度布线,在此立体小尺度结构下,反射、串扰、衰减严重制约了高速并行和串行信号的传输性能。本论文,开展了芯片/封装/系统协同、场路协同的仿真方法研究,通过对PoP封装中立体互连通道的参数化建模和多参数综合影响分析、拓扑结构和端接匹配优化、芯片特性与通道协同优化,提出了PoP微系统中信号通道的设计方法,保障了高速信号的完整性。



关于作者

用户作品赏析 | PoP封装微系统高速并行和串行信号通道设计的图1

王艳玲 | 西安微电子技术研究所研究员



获奖作品一览

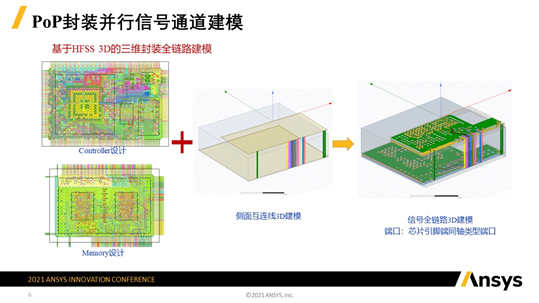

用户作品赏析 | PoP封装微系统高速并行和串行信号通道设计的图2

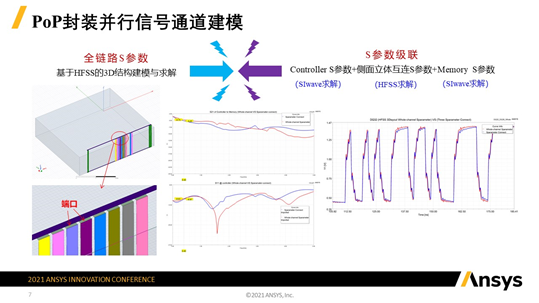

用户作品赏析 | PoP封装微系统高速并行和串行信号通道设计的图3

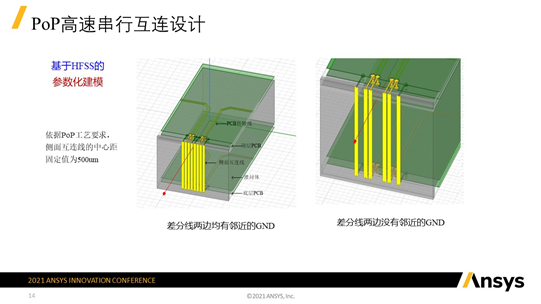

用户作品赏析 | PoP封装微系统高速并行和串行信号通道设计的图4

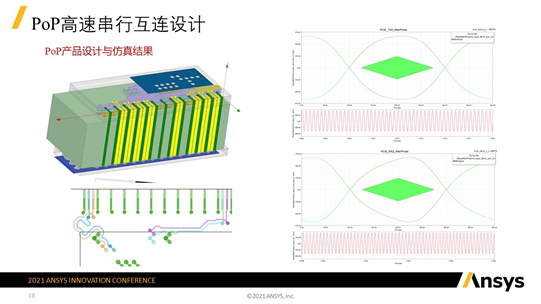

用户作品赏析 | PoP封装微系统高速并行和串行信号通道设计的图5
