解决UG NX 12布尔运算失败的实用方法

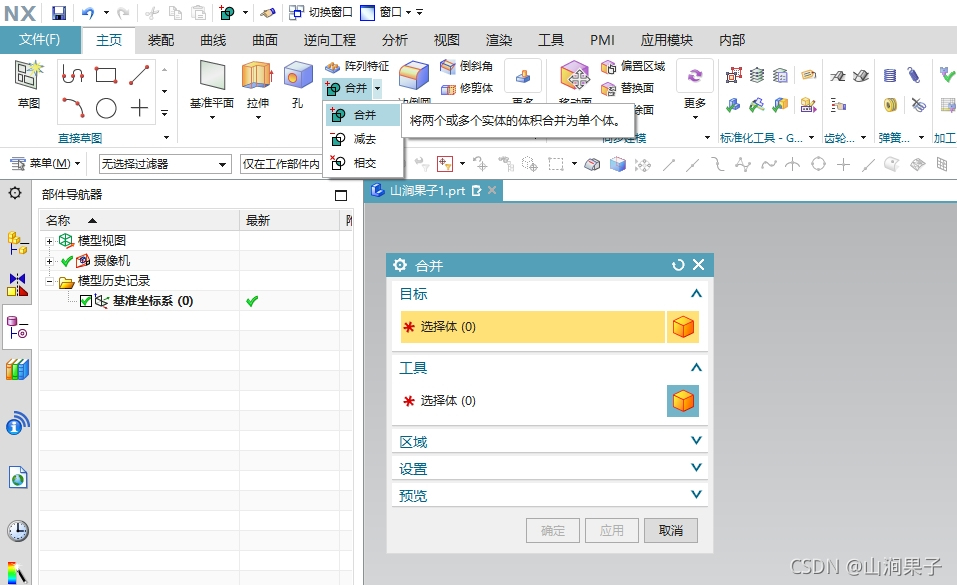

   在操作UG软件的过程中，经常遇到布尔运算无法求和、求差、裁减及分割失败等问题，尤其是在3D曲面数据被破坏的情况下，分模、设计行位、斜顶等也是如此。一般情况下采用以下办法解决。

（1）将工具体的面在偏移或者移动少许距离。偏移或移动的距离要大于软件公差，同时要保证加工密度。如果过大可以在操作成功后再减回相应数据。

（2）用线框显示所操作的对象，然后再用布尔运算（或裁减、分割）。如果失败，软件自动会将问题区域显示为红色，可将问题区域分割开来（即分割成两部分），再作布尔运算，然后抽取问题区域面单独处理、缝合，再补丁上去即可。此法可解决大部分布尔运算失败的问题。

（3）形状相对复杂的布尔运算失败时（如烂面），可将部件全部抽取成相同类型曲面，然后再缝合成实体。这种方法几乎可以解决所有加减失败的问题，但也比较麻烦，所以一般情况下不建议使用。

（4）用实体缝合的方式增加两个实体，先选共同面，再调整公差来缝合。但这种方式会给后续操作带来麻烦。
