UG NX 12坐标系应用实战

   在三维建模过程中,坐标系是确定模型对象位置的基本手段,是研究三维空间不可缺少的基础元素。

在一个NX模型文件中可以使用多个坐标系,但与用户直接相关的有两个,一个是绝对坐标系,另一个则是工作坐标系(WCS)。

绝对坐标系在模型文件建立时就存在,它是为了定义模型对象的坐标参数,在使用过程中不被更改;

工作坐标系则是用户当前正在使用的坐标系,用户可以根据需要选择已经存在的坐标系作为工作坐标系,也可以创建新的坐标系作为工作坐标系,可以对工作坐标系进行重定向以便于建模。

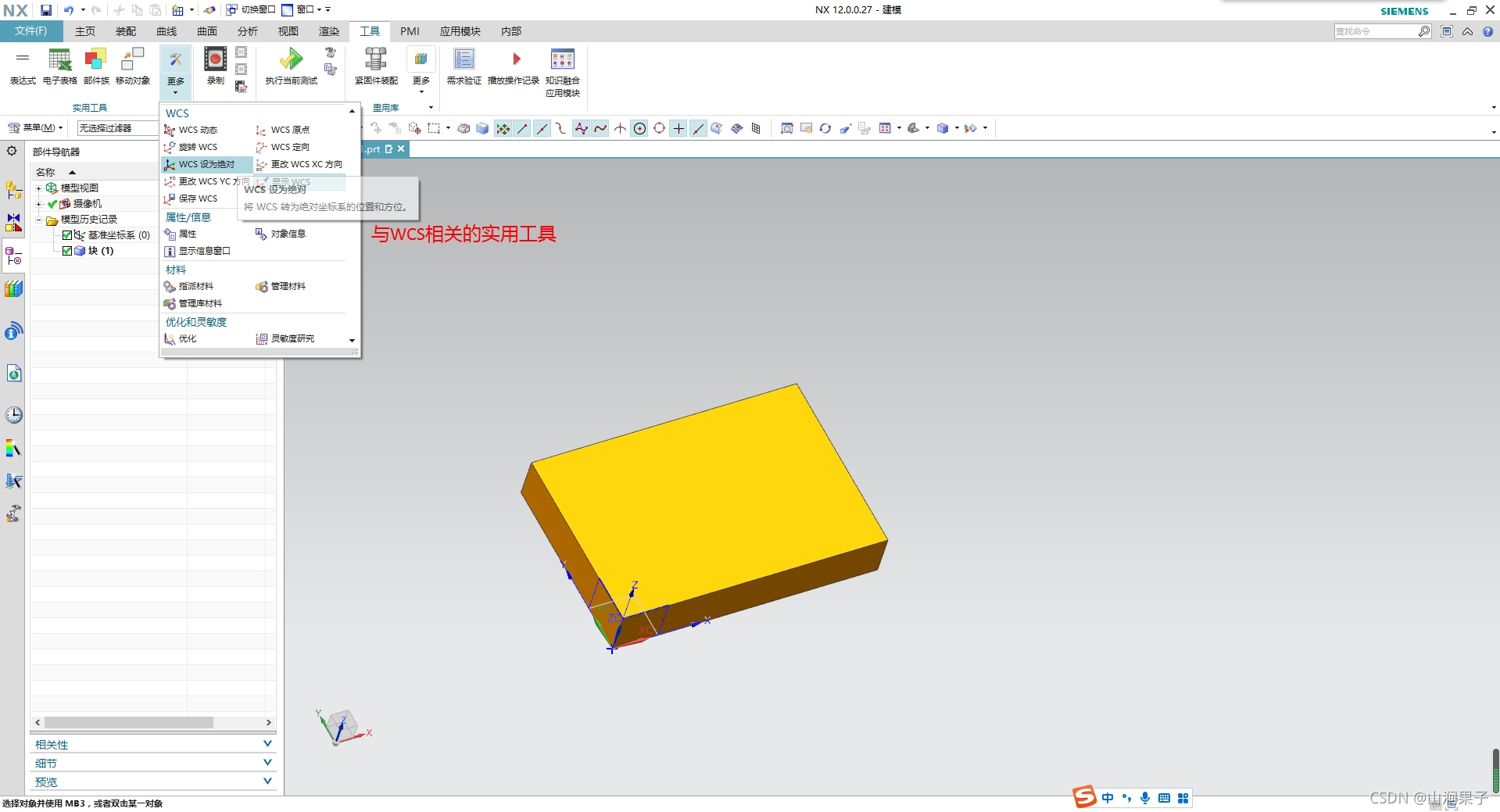

与WCS相关的实用工具位于功能区“工具”选项卡“实用程序”组的“更多”库列表中,如图1所示。
在这里插入图片描述

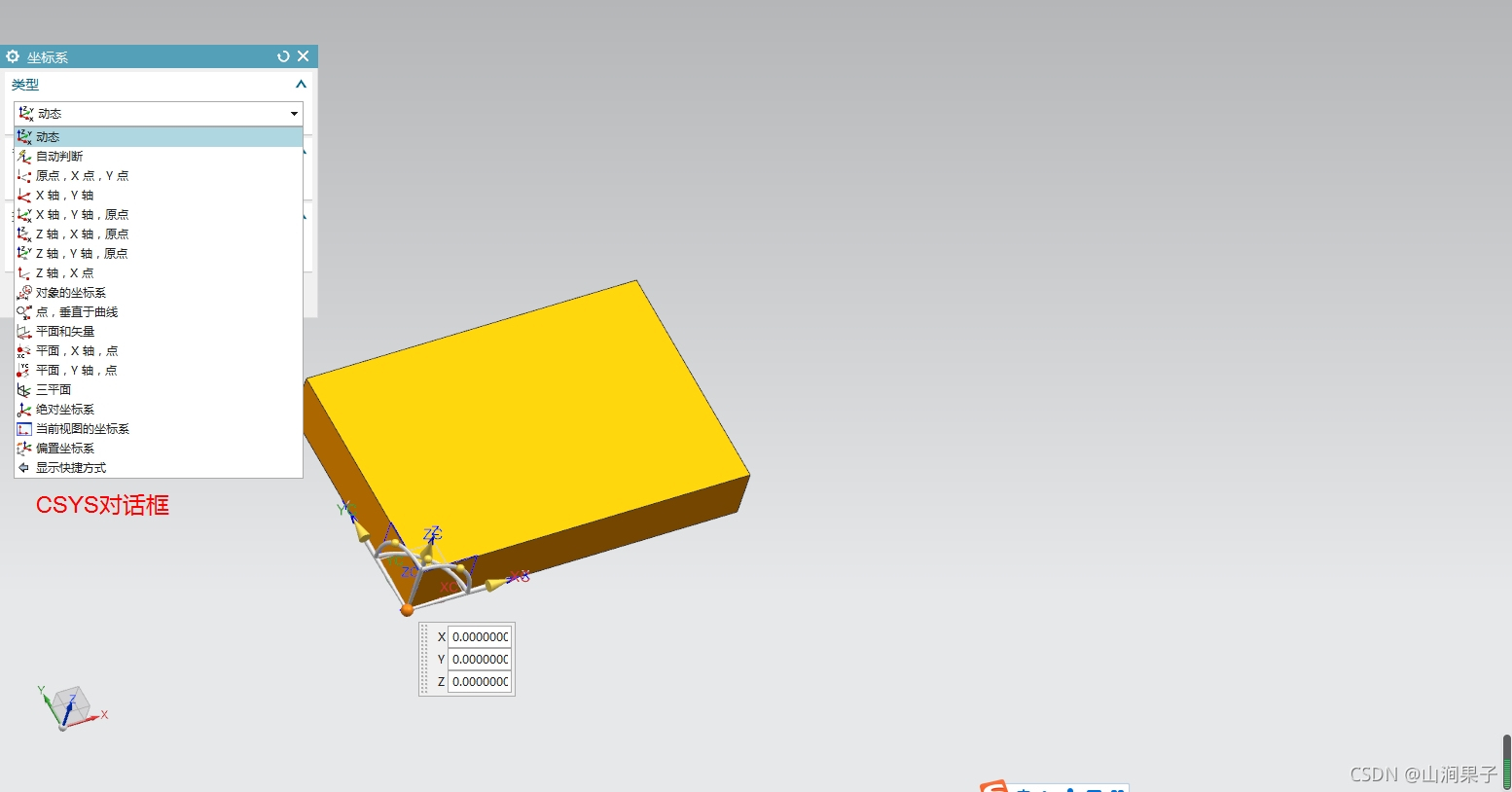

例如,要将工作坐标系(WCS)重定向到新的坐标系,可以在该“更多”库列表中单击"WCS定向”按钮,系统弹出图2所示的"CSYS"对话框,从“类型”下拉列表框中选择所需的一个选项来设定构建新坐标系的类型方法,并进行相关的设置操作。下面介绍构建新坐标系的各类型方法。
在这里插入图片描述

   “动态”:用于对现有的坐标系进行任意的移动和旋转,选择此类型选项时,当前坐标系处于活动状态,可在对话框中指定参考CSYS选项(如wCs、绝对-显示部件、选定的CSYS)并根据要求通过操控器指定方位。

“自动判断”:根据选择对象构造属性,系统智能地筛选可能的构造方式,当达到坐标系构造的唯一性要求时系统将自动产生一个新的工作坐标系。
在这里插入图片描述

“原点,X点,Y点”:通过在图形窗口中选定3个点来重定向工作坐标系,第1点为原点,第2点为x轴点,第3点为Y轴点,其中第1点指向第2点的方向为X轴的正向,从第2点到第3点则按右手定则确定Y轴正方向。

"X轴,Y轴”:通过指定 轴矢量和Y轴矢量来重定向工作坐标系。

"X轴,Y轴,原点”:通过指定原点、轴矢量和Y轴矢量来重定向工作坐标系。

"Z轴,轴,原点”:通过指定原点、Z轴矢量和X轴矢量来重定向工作坐标系。

"Z轴,Y轴,原点”:通过指定原点、Z轴矢量和Y轴矢量来重定向工作坐标系。

"Z轴, 点”:通过指定Z轴矢量和X点位置来重定向工作坐标系。

“对象的CSYS":通过在图形窗口中选择一个参考对象来将该参考对象自身的坐标系定义为当前的工作坐标系。

“点,垂直于曲线”:直接在图形窗口中选择现有参考曲线并选择或新建点进行坐标系定义。

“平面和矢量”:选择一个平面作为 向平面和构建一个要在平面上投影为Y的矢量来定义一个新坐标系,然后将工作坐标系重定向到该新坐标系。

“平面,X轴,点”:通过定义Z轴的平面、平面上的 轴和平面上的原点来重定向工作坐标系。

“三平面”:通过指定3个平面来定义一个坐标系作为工作坐标系。

“绝对CSYS":使用此方法可以在绝对坐标(0,0,0)处定义一个新的工作坐标系。

“当前视图的CSYS":利用当前视图的方位定义一个新的工作坐标系。

“偏置CSYS":需要指定参考CSYS类型,并设置CSYS偏置参数来定义一个新坐标系,以此重定向工作坐标系。

用户可以根据设计需要设置是否在图形窗口中显示工作坐标系(WCS),其方法是在“实用工具”工具栏中单击"wCs下拉菜单”的“小三角箭头”按钮-以打开WCS下拉菜单,接着从中单击“显示wCS"按钮 即可。“显示WCS"按钮 处于被选中状态时,表示显示工作坐标系(WCS),它将定义XC-YC平面,而大部分几何体在该平面上创建。
