UG NX 10坐标系详解与应用

坐标系是软件用来进行工作的空间基准,在软件中完成的所有操作都是相对于坐标系进行的。


UG包含3种坐标系,分别是绝对坐标系ACS(Absolute Coordinate System)、工作坐标系wCS(WorkCoordinate System)和机械坐标系MCS(Machine Coordinate System),这些坐标系都满足右手法则。

ACS:默认坐标系,其原点位置永远不会变,在用户新建文件时就已经存在,是软件开发人员预置的内定坐标。

WCS:是UG提供给用户的坐标,用户可以根据需要任意移动位置,也可以进行旋转和新建wCs等操作。

MCS:机械坐标系用于模具设计、数控加工、配线等向导操作中。

在通常的设计工作中,用户可以通过调整wCS来快速变换工作方位,提高设计工作的效率。wcs的操作方法如下

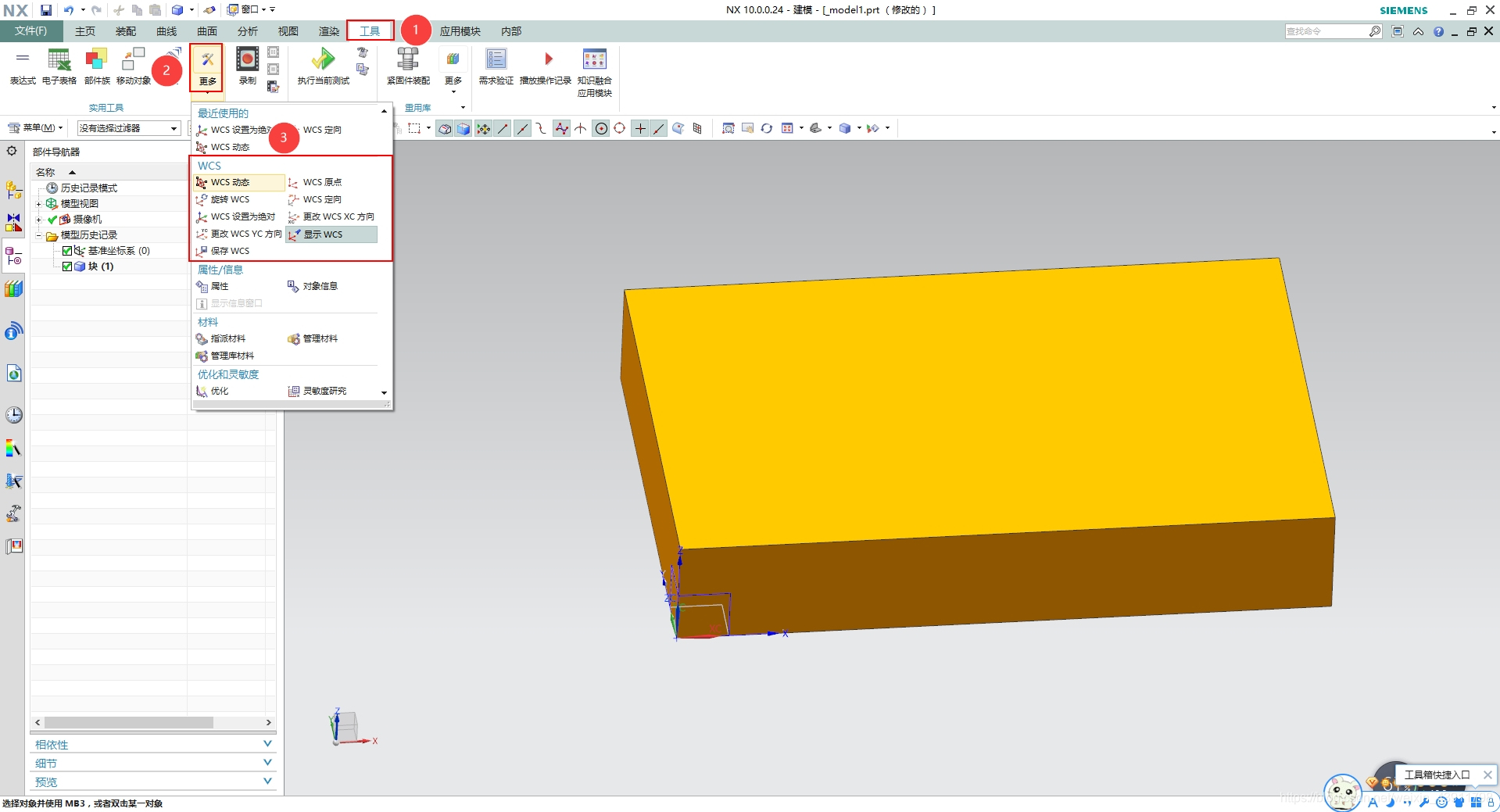

工具——实用工具——更多——WCS

在这里插入图片描述

1.动态

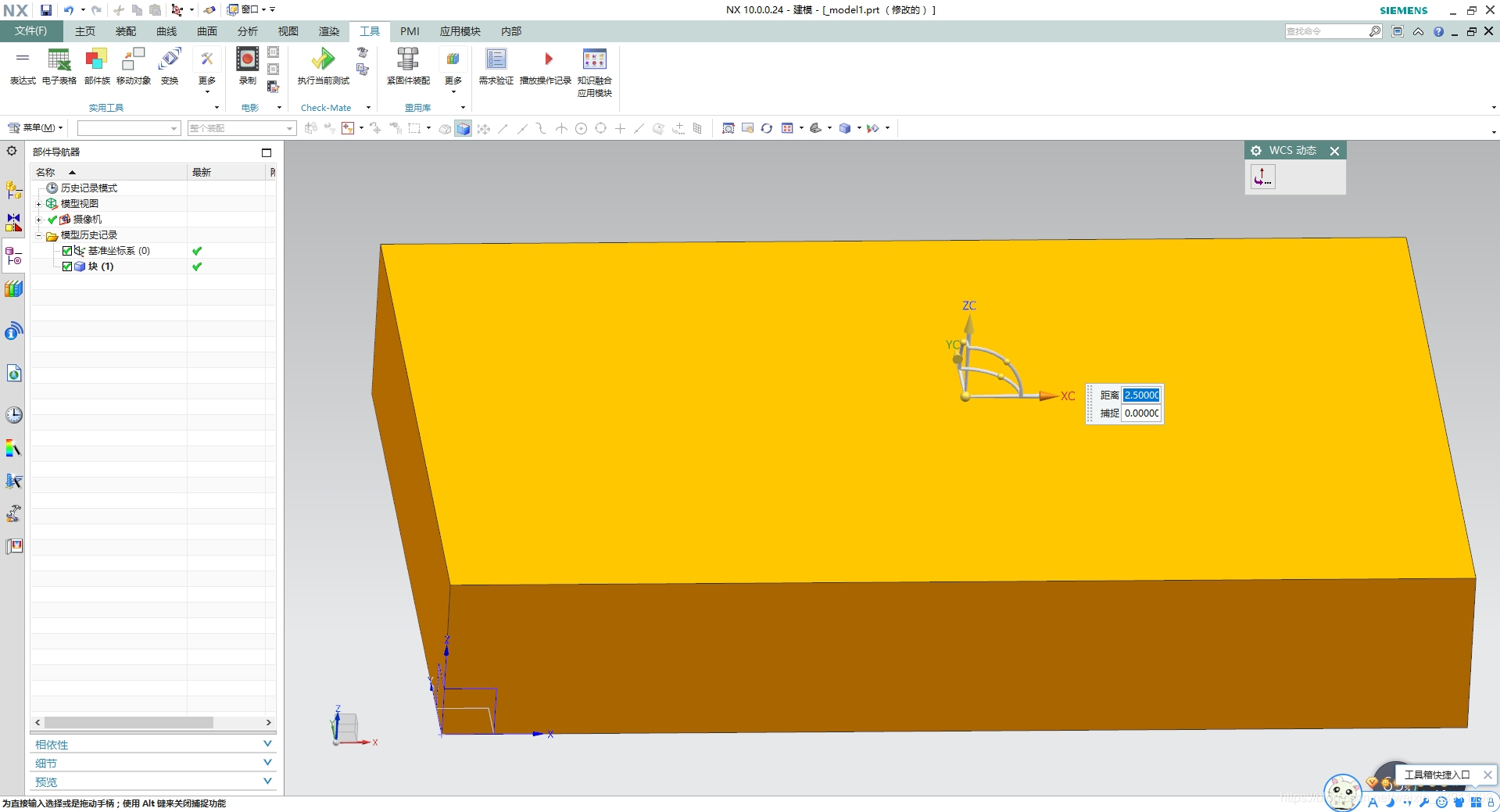

使用【动态WCS】命令可以通过鼠标直接控制动态坐标系上的平移手柄和旋转球来移动和旋转WCS,也可以在输入框中输入平移的距离和旋转的角度 。
在这里插入图片描述
在这里插入图片描述

2.原点

【原点】命令可定义当前坐标系的原点来更改WCS的位置。该命令只能改变坐标系的位置,不会改变坐标轴的朝向。

   采用原点定义WCS主要用在不需要调整轴向,只需要调整坐标系原点位置时的情况,只需要选取一个点,即可完成原点WCS的操作。

3.旋转

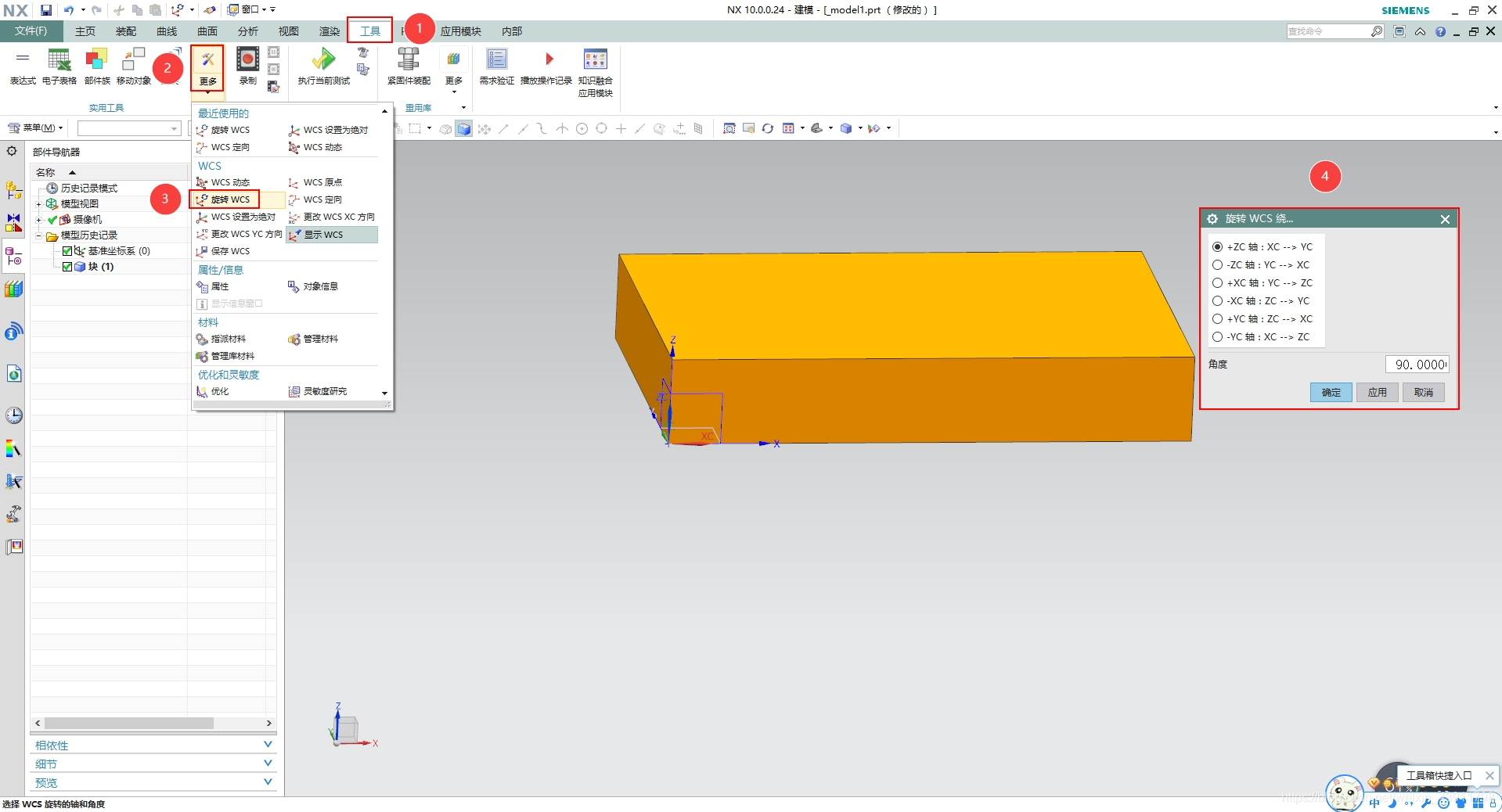

【旋转WCS】命令通过当前的WCS绕其中一条轴旋转一定的角度,来定义一个新的WCS。该对话框用来选取旋转的轴和输入旋转的角度,正值为逆时针旋转,负值为顺时针旋转。


工具——实用工具——更多——旋转WCS

在这里插入图片描述

4.定向

定向WCS是对WCS采用对话框定义的方式进行定向,定向的方式有多种。

工具——实用工具——更多——WCS定向

在这里插入图片描述

   可以通过定向坐标系工具很方便地对WCS进行定向,其中对象的CSYS、原点、X点、Y点等方式比较常用,在此不再一一赘述。

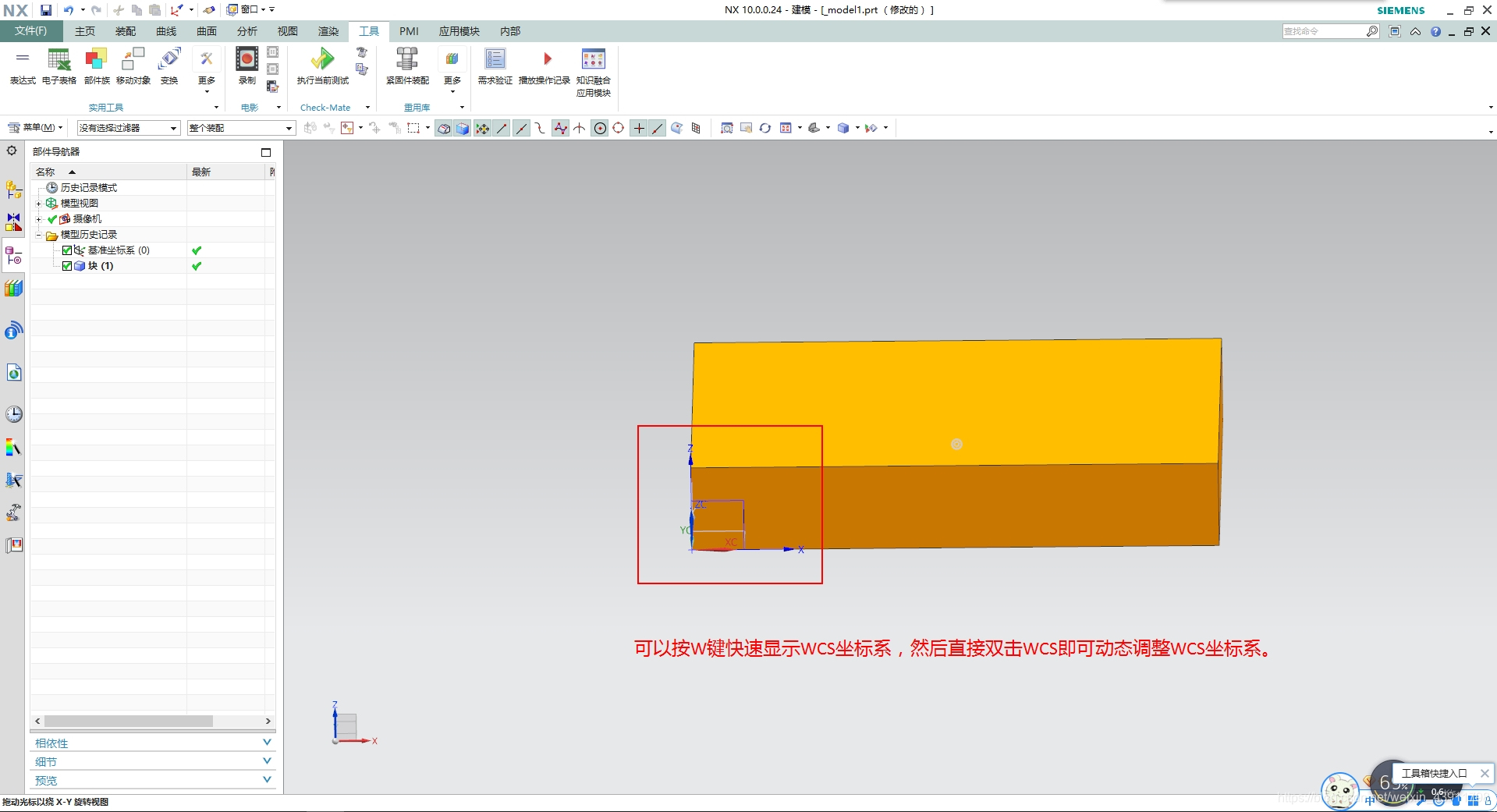

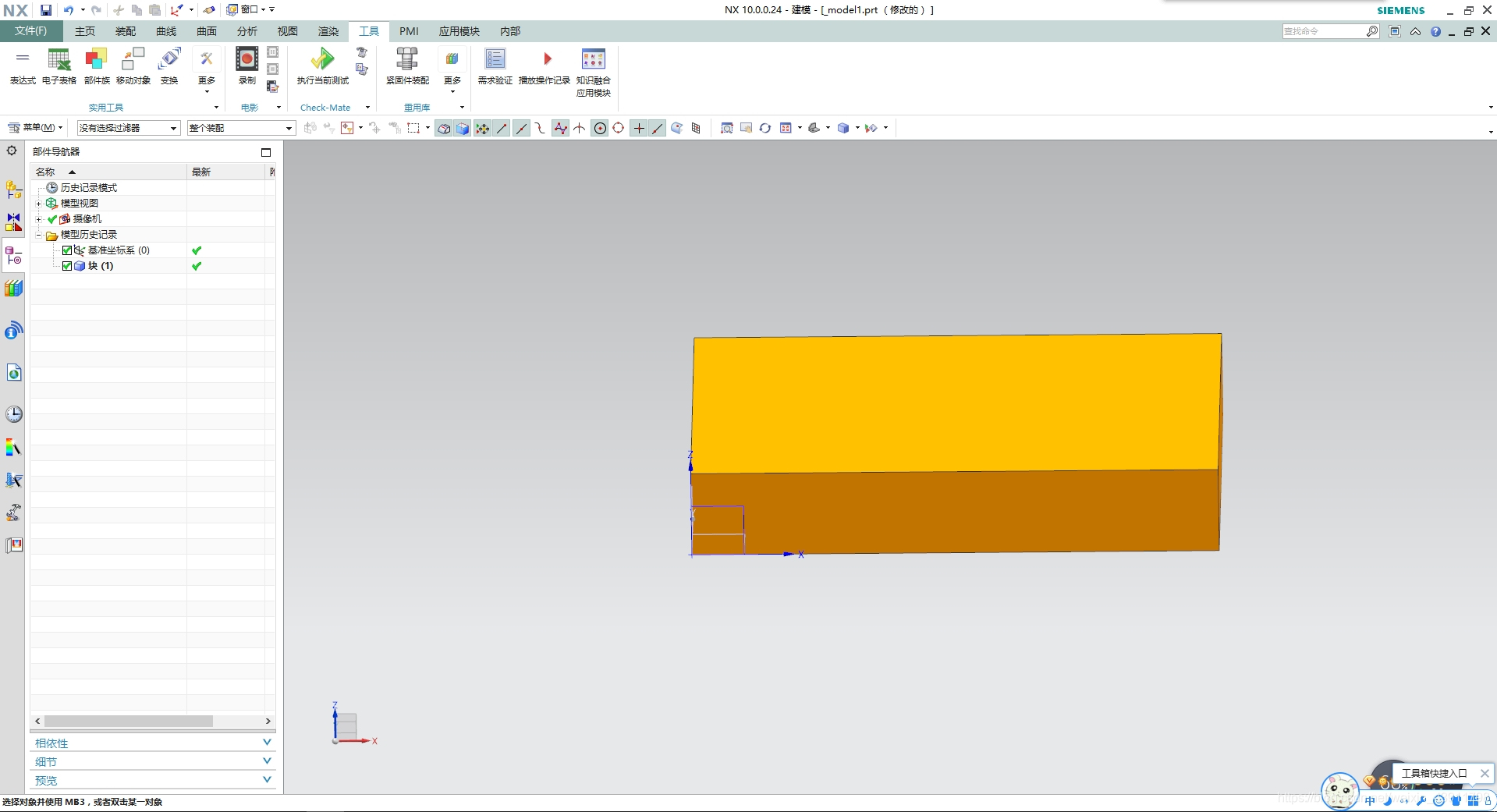

可以按W键快速显示WCS坐标系,然后直接双击WCS即可动态调整WCS坐标系。

在这里插入图片描述
在这里插入图片描述

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
