快速入门UG编程的基础操作步骤

UG编程的加工环境

UG加工环境指的是进入UG的制作模块后进行加工编程作业的软件环境,是完结UG/CAM的起点。点击“开始”菜单,在弹出的菜单中选择“加工”指令,就进入了UG编程的加工使用模块。

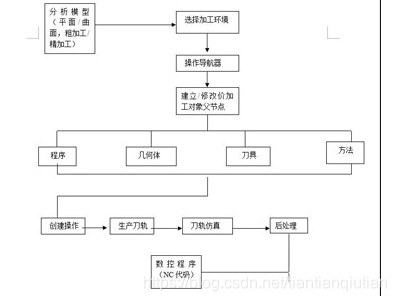

UG编程的加工流程
在这里插入图片描述

1、UG编程之创立程序组

UG编程的程序视图中,单机“创立程序”图标或者在主菜单上挑选【插入】【程序】指令,体系弹出创立程序对话框。在“类型”下拉菜单中挑选合适的模版类型,在“程序”下拉列表中,挑选新建程序所属的父程序组,在“称号”文本框中输入称号。单击“确认”按钮创立程序组。一个程序组创立完成后能在操作导航器中检查。


2、UG编程之创立刀具

数控刀具是从毛坯上切除资料的东西,用户能根据需要创立新的数控刀具,根据选定的CAM装备,能创立不同类型的数控刀具。“创立”刀具对话框中,挑选“类型”为drill的时候,能创立用于钻孔、镗孔和攻丝等用处的数控刀具;当类型是mill-planar的时候,可以创立用于平面加工用处的刀具;当现在类型为mill-contour的时候,可以创立用于外形加工用处的数控刀具。


3、UG编程之创立几何体

UG编程中创立几何体能够指定毛坯、修剪和检查几何形状、加工坐标系MCS的方位和安全平面等参数以给后续操作承继。不同的操作类型需要不同的几何类型,平面操作需要指定边界,而曲面概括操作需求面或体作为几何对象。


4、UG编程之创立加工办法

UG编程中加工零件的时候为了确保加工精度,要进行粗加工、半精加工以及精加工等几个步骤,创立加工办法就是给这些步骤制定内外公役、余量以及进给量等参数。把操作导航器切换到加工办法视图,能看到体系默许给出的四种加工办法,粗加工(MILL-ROUGH)、半精加工(MILL-SEMI-FINSH)、精加工(MILL-FINSH)以及钻孔(MILLMETHOD)。
