UG高效使用技巧与秘籍

一、简单基本技巧

1.鼠标长放、会出现省略号，在点击会出现约束。

2.选择操作时，点击鼠标中间可以跳跃到下一个选项。

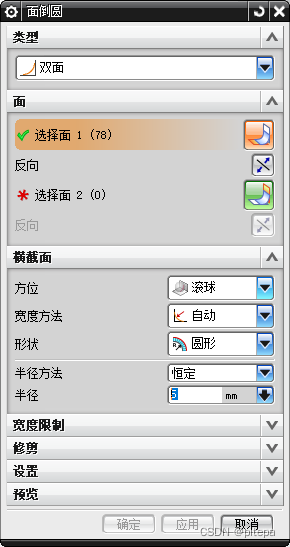

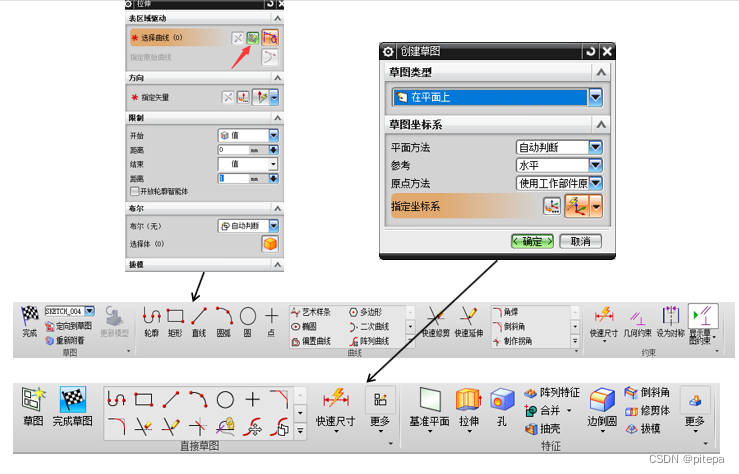

3.从拉伸选项新建的草图，工具栏会比直接新建的草图简单点。

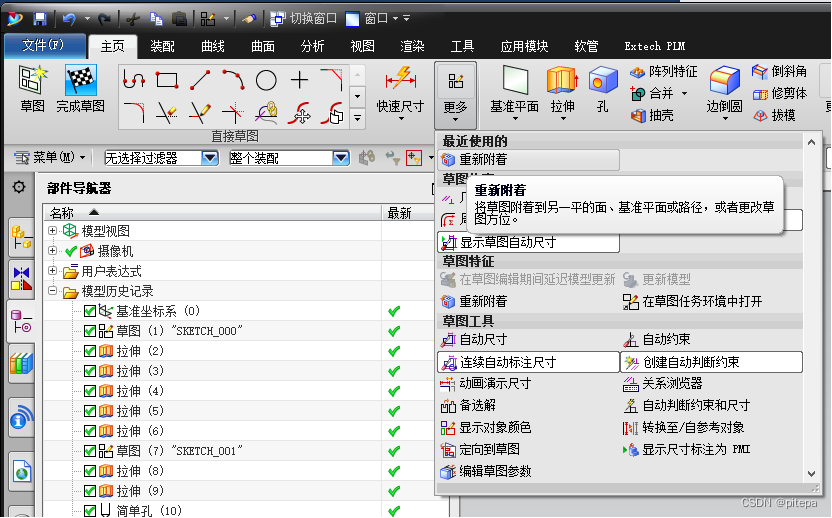

4.重新附着草图:将草图附着到另一平的面、基准平面或路径，或者更改草图方位。

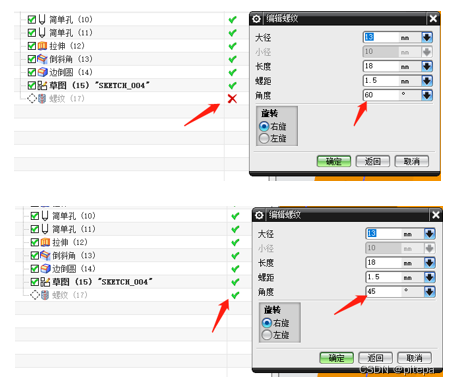

5.若详细螺纹报错，不能生成时可以修改螺纹角度来修改。详细螺纹设置螺距后，角度根据情况设置（30°-60°）。

6.特征尺寸：查看、编辑特征参数。（清除特征显示尺寸：菜单-视图-操作-刷新）

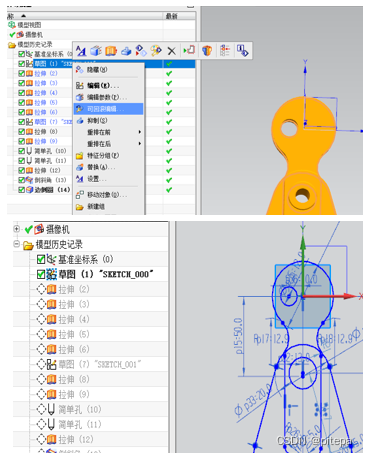

7.可回滚编辑：以编辑某个特征，其模型已回滚到首次创建该特征的状态。即草图拉伸后，想重新更改草图，直接点击草图修改会显示拉伸后的模型，如果可回滚编辑就会回到原始的草图状态，不会显示拉伸的模型）

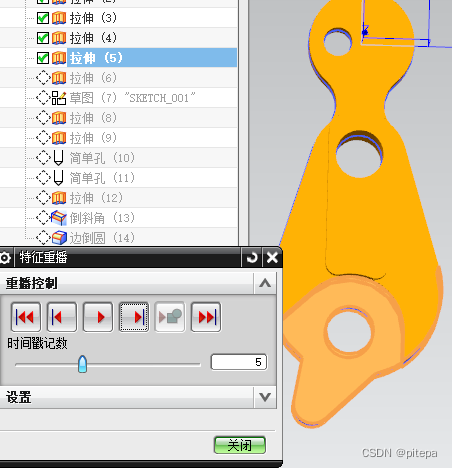

8.特征重播：播放建模过程。

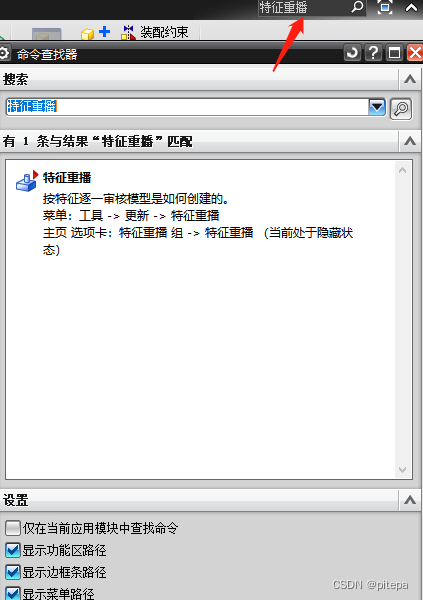

9.工具栏搜索，：可以搜索工具命令。

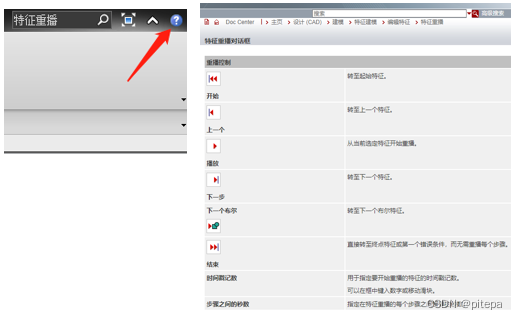

10.点击帮助会跳转到官方教程，里面有详细的工具命令的介绍。

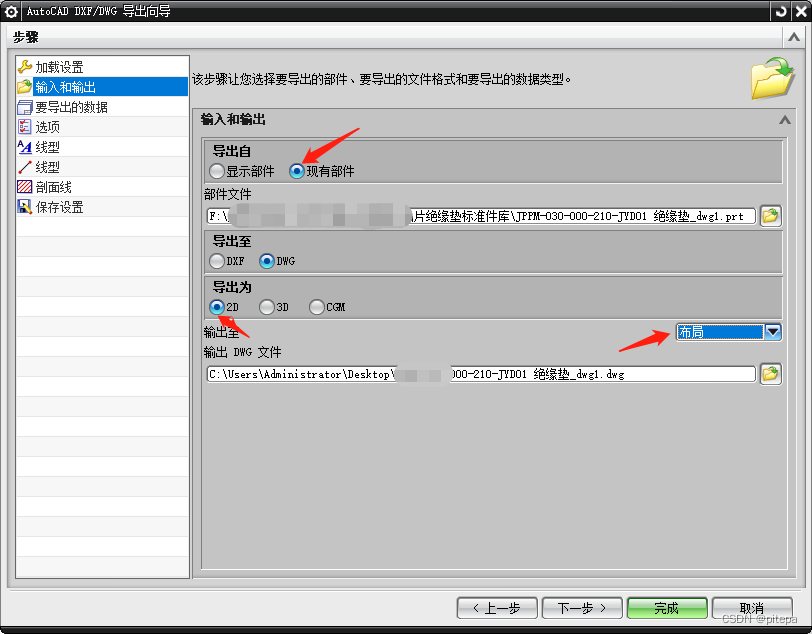

11.UG导出到CAD。在制图模式导出为DWG格式。

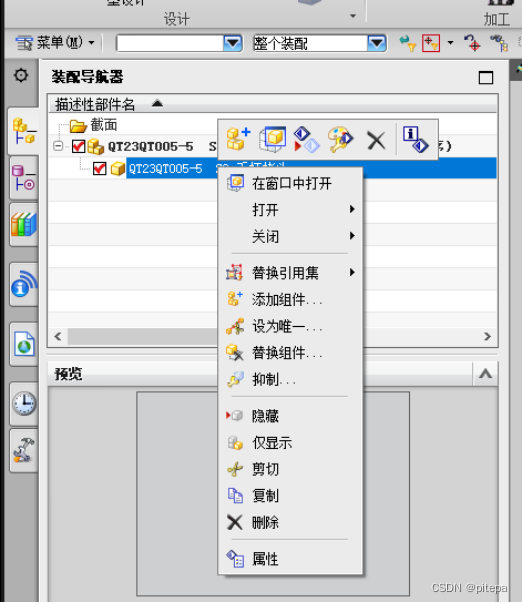

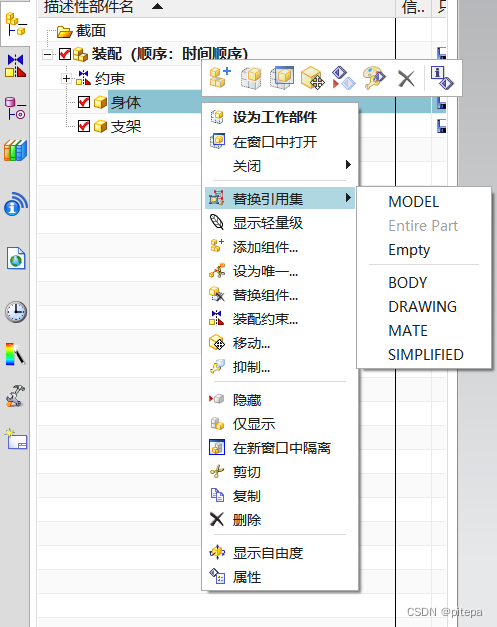

12.UG装配时，部分零件不显示，或者一个零件的部分不显示，那么更改“替换引用集”为entire part.

13.建立草图的时候，如何草图的基准坐标系需要自己设置时，把选项都设置为自动判断。

14.拉伸的直至下一个命令:目标面必须比拉伸的界面大，不然无法创建界面。当输入拉伸值之后，按回车健可以生成效果图，且不会关闭窗口。

15.新建图层：在工作层输入数字按回车，就可以生成新图层。双击图层就可以使图层处于工作层。

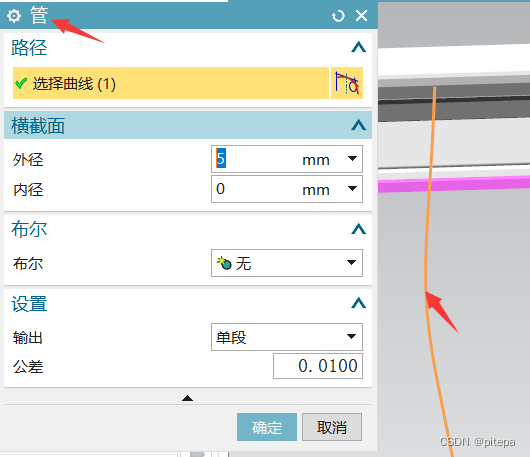

16.管工具：可以沿着空间曲线生成管。

17.光栅图像可以添加图片。

18.UG改变自动尺寸颜色或者其他颜色：

1）.打开C:\Program Files\siemens\NX8.0\LOCALIZATION\prc\simpl_chinese\startup中的model-plain-1-mm-template.prt。

   2）.点击菜单→首选项→草图；

   3）.然后切换到部件设置选项卡上，点击自动尺寸的颜色块；如何设置颜色

   4）.保存关闭即可。

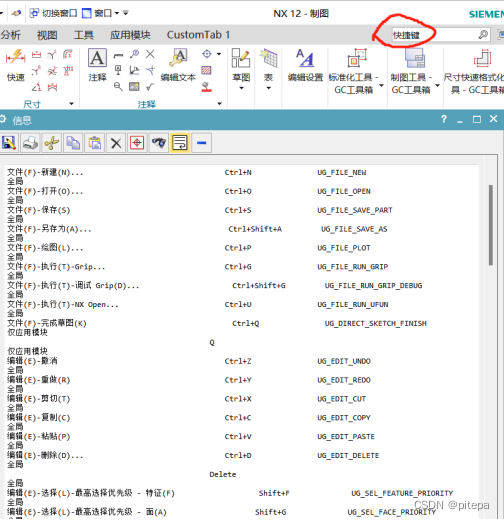

19.UG快捷键

20.UG里面一个零件图，里面存在两个零件，出图的时候标成两个零件。

拉伸的时候，不选择合并，直接拉伸出来的就是单独的零件。

21.隐藏草图自动尺寸：菜单—工具—草图约束—显示草图自动尺寸。

22.引用集/对整体零件中一个部分单独出图：

1）.菜单——格式——引用集——添加新引用集（更改引用集名称）——并添加基准平面。

   2）.新建制图——添加基本制图——在转配导航器下右键——引用集选择新建的那个

二、可能用上技巧

1.UG制图组件替换技巧：

1.二维制图替换组件：先包装原零件图存在的条件下才能进行替换。

方法：在零件和二维制图同一个文件里面，复制零件然后修改名字，再在二维制图里面去替换这个新零件。（即：原零件存在且在同一文件里面进行替换）。替换完成之后才能进行复制操作。

2.UG缩放模型比例

1).条件：建模模式；

   2).命令：缩放体。

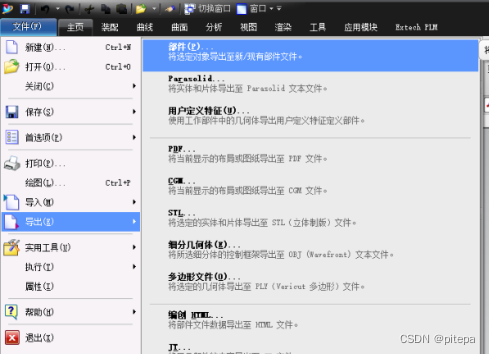

3.装配体导出为零件

1).装配体模式——文件——导出——部件

   2).勾选所有对象。类选择（选择装配体所有零件）；指定部件（指定保存位置）

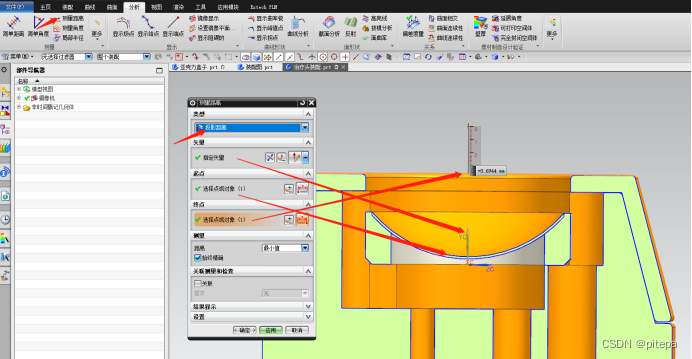

4测量曲面焦点到平面的距离（投影距离）

分析—测量距离—类型：投影距离——矢量：选择坐标轴——起点：圆弧界面线（在视图里面打开剪切截面，打开截面线）——终点（表面）

5.空间艺术样条（空间曲线）

1).点应该按照三个平面依次来确定点。

   2).曲线构造成功后可以用管工具，构建线缆。

6.装配或者制图模式替换组件

当装配里面或者制图模式里面没有替换组件选项时：

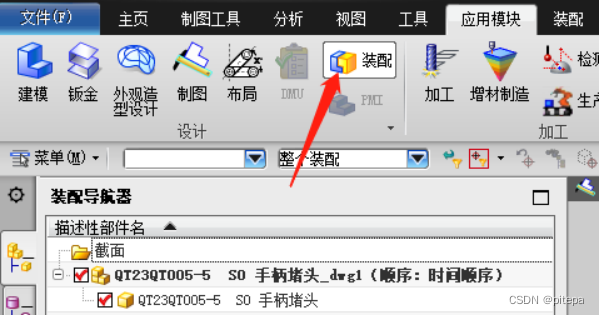

   解决方法：点击应用模块——打开装配选项


   然后替换组件选项就出来了。

三、UG二维制图技巧

1.基本知识点

EQS:均匀分布的意思
特征控制框：形状公差
SR:球半径
C1、C2：倒角的直角边长度为1mm,2mm;全称C1*45°
粗糙级：一般公差分精密f、中等m、粗糙c、最粗V。

2.尺寸标注：先标注影响零件使用性能的主要尺寸，其他尺寸按照工艺要求进行标注。

3.出图纸：在零件的模式下新建一个图纸（零件和图纸两个文件）。

4.图纸标题栏是在零件的模型下修改：文件-属性。（主要修改：版次、材料、产品代号、产品名称）然后在制图文件下点击：属性工具-属性同步-确定。

5.字体水平：尺寸里面选择字体水平。

6.2个同轴的圆柱.<#B>10.5<#D>7 其中<#B>为同轴、为直径、<#D>为深度。

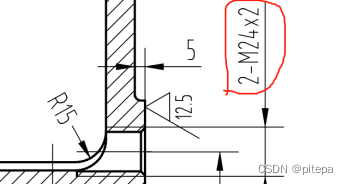

7.螺纹深度标法：

8.技术要求，当材料为聚四氟乙烯时，选择颜色。

9.轴承装配地方的粗糙度为1.6。不装配的地方一般整体标注为6.3。3.2为微见加工痕迹。低于1.6的粗糙度需要磨。

10.粗糙度标记时，先确定终点位置，然后输入需要的值，最后在图中点击确定位置。

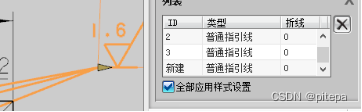

11.一个粗糙度添加在多个位置时，选择“新建”

12.×用英文之母x来表示。

13.UG图纸出打印导出PDF，不直接导出。

14.标注尺寸文字分两种视角：一种从左向右、一种从上往下。

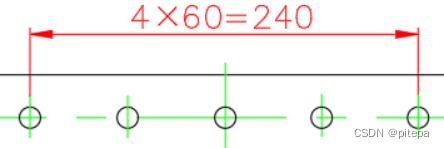

15.4段相同距离

16.锥度标法：

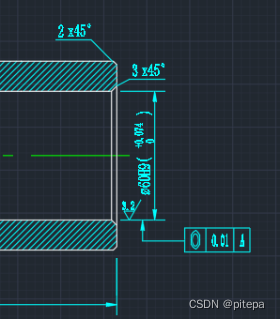

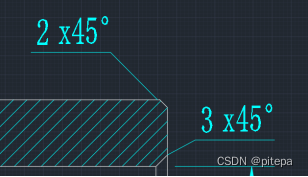

17.倒角标法：

18.同轴度标法：

19.内螺纹标法：

20.网纹标法：

21.UG爆炸图：

装配→爆炸图→新建爆炸图。然后编辑爆炸图，选中零件，点击鼠标中间进行确认，移动方向坐标进行移动。（再进行移动下一个部件时，需要按住shift再点击之前的零件进行取消，然后才能移动下一个零件。）取消爆炸点击无爆炸即可。

22.UG要用到旋转命令时，绘制一半的图纸好旋转一些。容易识别旋转轴。

23.文本对齐：

24.UG制图里面，画草图，需要先选择视图，才能选中图像中的参考点或线。

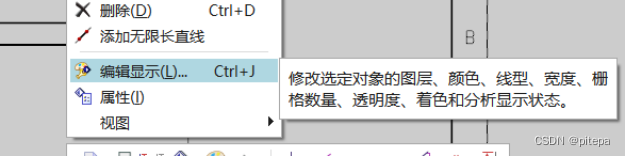

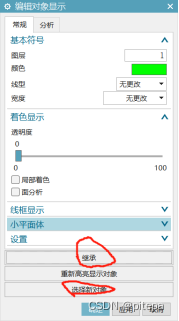

25.选中曲线右键，编辑显示可以修改线型，颜色宽度等。

26.点击应用后，可以选择新的曲线，然后再点击继承，可以复制其他曲线的格式给新的曲线。

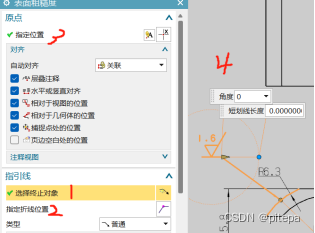

27.UG二维制图，当创建带折线的表面粗糙度时，最后确定的时候，点击指定位置，然后点击空白地方，这样就可以创建成功了。

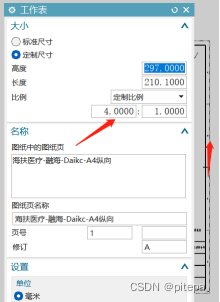

28.UG更改图框比例：双击边框，然后设置

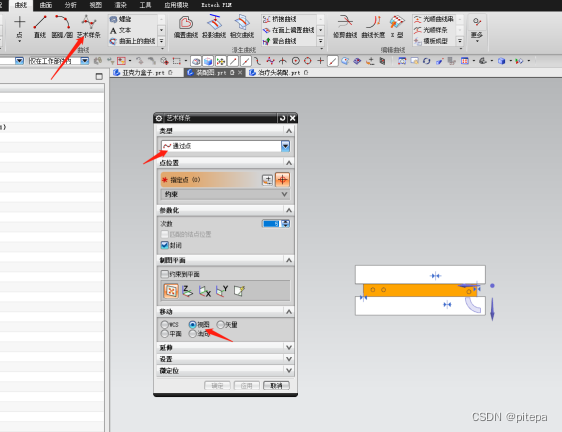

29.UG局部剖视图

先绘制艺术样条。

   ；点击局部剖；分别选择视图，点位（在另外的图上选），方向（一般不变），范围（艺术样条）

   UG局部剖的编辑和删除，编辑和删除都先选择局部剖命令，然后点击编辑和删除，再选择对应剖视图即可。

四、CAD使用技巧

1.命令输入

DDUNITS:单位设置
UNDO:放弃所有操作
REDO：重做
D：修改尺寸样式
DDL:圆直径标注
L：绘制直线段
E：删除
MA：格式刷。可复制粘贴某线段的尺寸运用到另外的线段上。

2.尺寸为水平：

3.当文字为灰色时：

   点中尺寸，输入DED，然后输入H。这样该尺寸就可以修改了。（文字居中对齐）

4.块工具里面可以插入常用的东西。比如粗糙度、剖物面箭头等。

5.模板文件格式为Dwt.打开在这个文件里面保存的所有东西都会保存为模板，下次创建的时候就会有。一般编辑图层、文字格式、块等。

6.常用快捷键

Ctrl+1:调整（全域尺寸）
Ctrl+shift+c:有基准的复制。
双击中键：视图回到屏幕中间。
单击鼠标左键然后进行框选，此时框选为正方形；从左到右是全部选上才会选中，从右向左碰上的都会被选中。
Ctrl+Y：恢复上次操作。
按住Shift可选着多条线段同事编辑。
右键确认

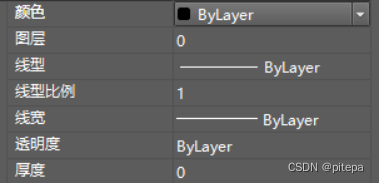

7.Bylayer是随图层的意思，线性颜色和线宽等会随着图层的改变而改变。

8.尺寸偏移是指尺寸界线到图形的距离。

9.剖面线对轮廓线才起作用。

10.小技巧：

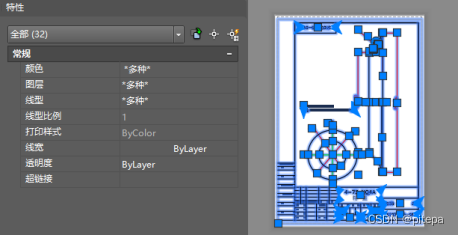

1）可一次性框选全部曲线，然后指派出图层外其他选项。图层也可以指定为出现较多的图层。

2）标注样式是可以在格式里面设置的。

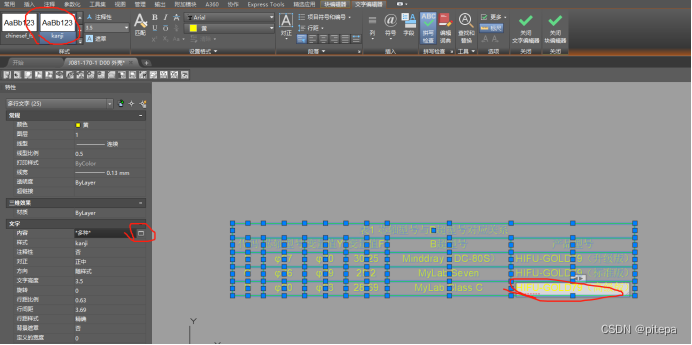

3）文字模糊不清，需要在内容里面重新设置一下格式。

4）尺寸线强制性：如果标注直径时，只标注了一半，可以把强制性打开，就会出现直径。

5）技术文件内的文字格式不一样时，可以用格式刷，刷成一个格式。

6）快速选择：鼠标右击，会出现快速选择，可以根据图层、线性等选择相同的线条。可以用这个功能把一个图层换成整体换成另外一个图层。

7）选择相似对象：点击一条曲线，然后鼠标右键。可以用此功能选择相似的线条，对这些线条整体进行操作。
