UG/NX金箍圈建模：零基础入门练习

又找到一个练习组合投影这个命令的小案例了，可以来练习一下！

金箍圈是孙悟空头上的那个圈，配合紧箍咒能收缩，是唐僧用来管束孙悟空的法宝，从外形上来看就是一个钢圈，今天我们就来用UG软件的最简单方法绘制这么一个钢圈，主要命令和以前做的回形针模型一样！

建模过程：  1.打开UG,在XY平面绘制草图，一个直径160mm的圆

  2.在XZ平面继续绘制草图，这里随意绘制一个螺旋线了

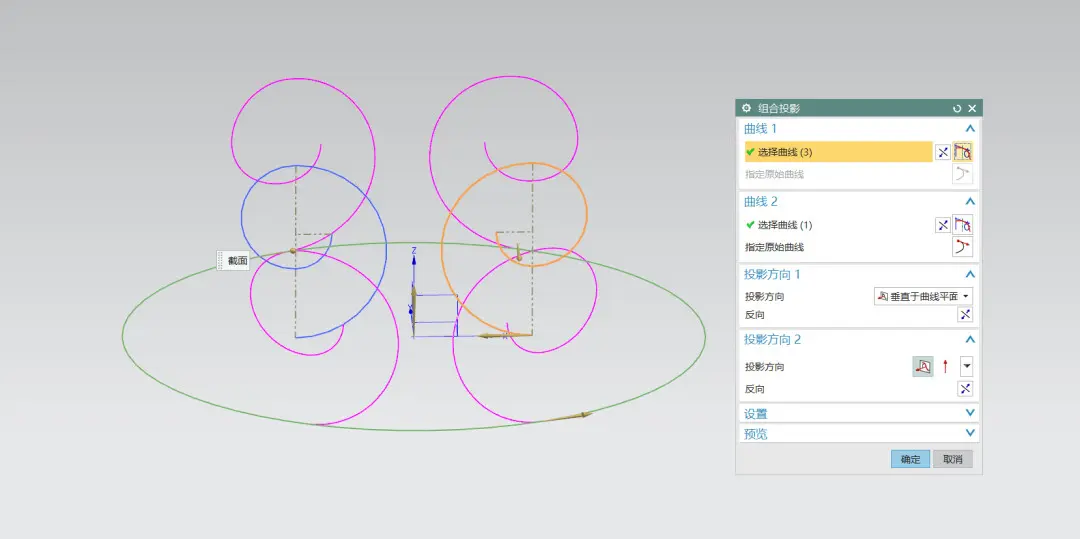

  3.进行组合投影

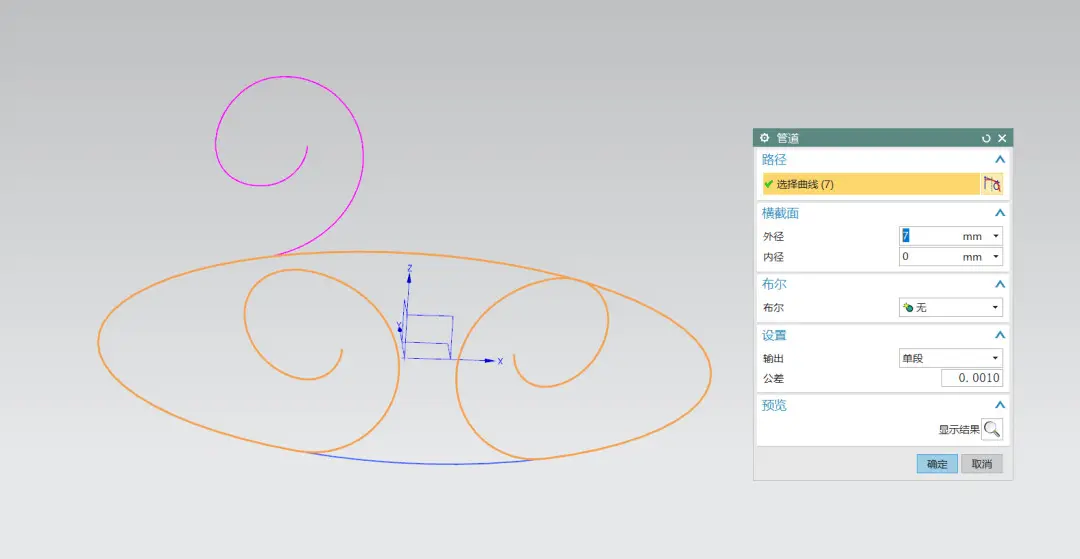

  4.过滤器里选择单条曲线，选好我们需要做管道的曲线，做7mm的管道

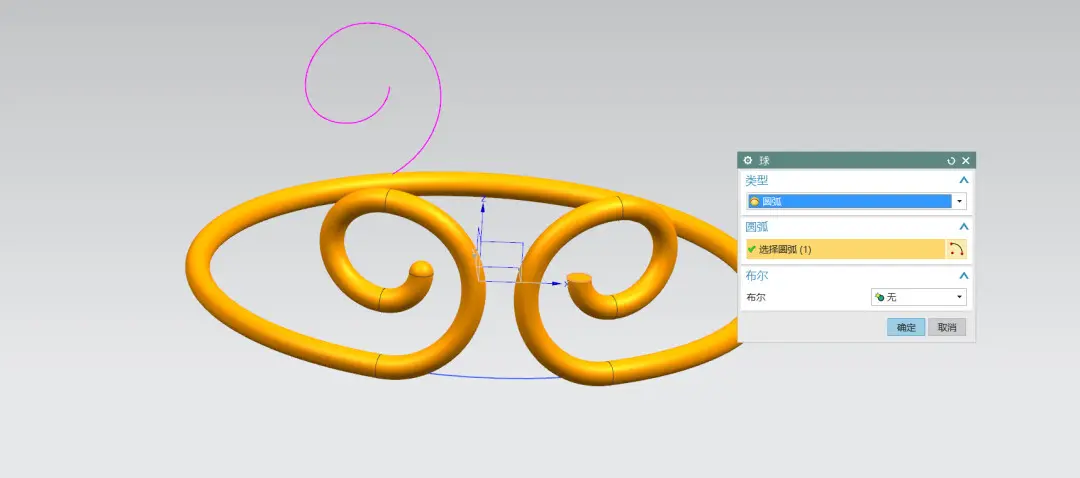

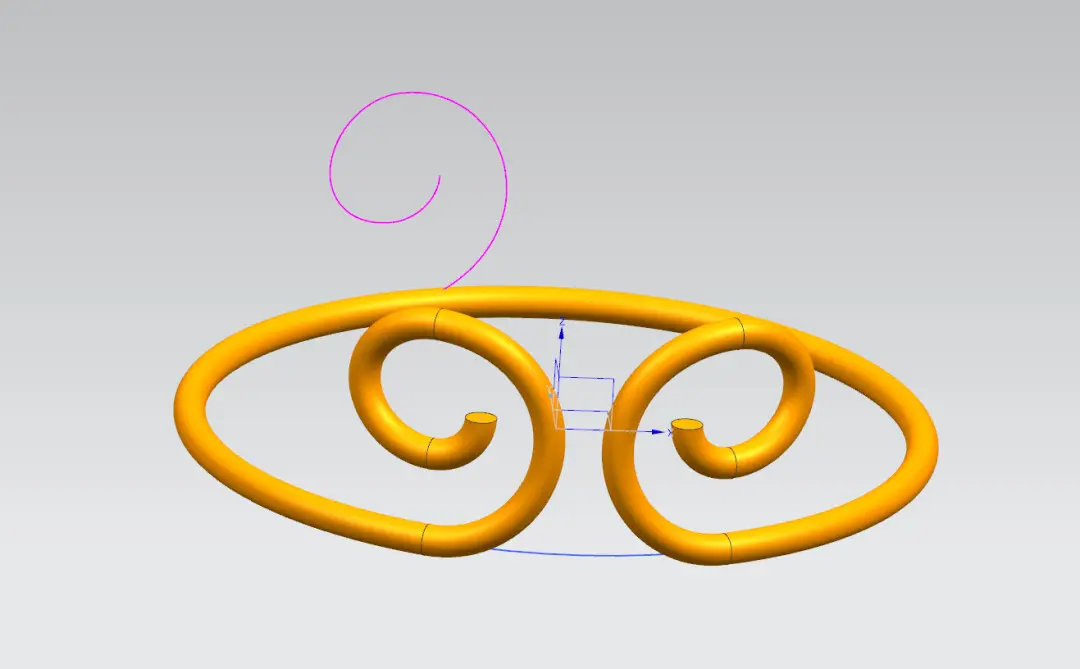

  5.最后在插入设计特征里的球完成

用这个组合投影是不是非常的简单呢？
