UG编程进阶：如何精准移动实体对象？UG NX修剪体与移动实体教程详解

——修剪体、移动对象——

本次课讲解修剪体和移动对象两个命令，二者之间没有什么联系，只是为下一次课做一个铺垫，有了这两个命令才能顺利完成，同时这两个命令也是入门命令中必须掌握的两个，十分常用也十分使用，简单易懂。

1、修剪体

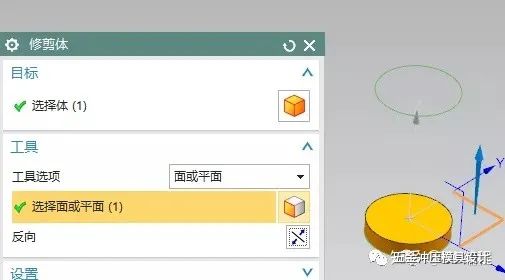

对现有的实体进行切除，留下一部分。目标指选择要修剪的实体，工具里有两个选项面或平面和创建平面，前者就是选择已有的面（平面或者曲面），这个面必须与目标实体完全相交；后者是创建新的平面，这个后面有相应实例时再单独讲解。

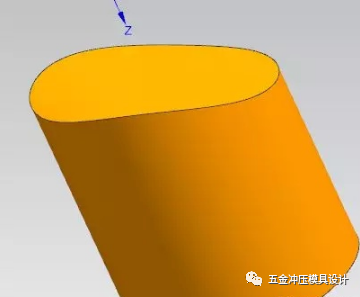

选择好以后，直接显示出修剪的预览状态，反向按钮来修剪要减去的位置，下图就是修剪反向的效果

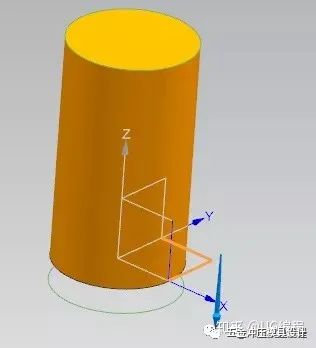

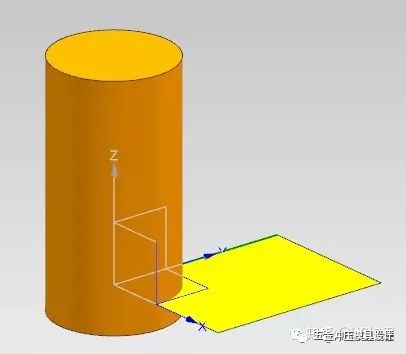

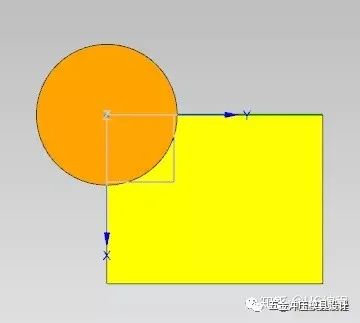

实体里有一个1/4相交的片体

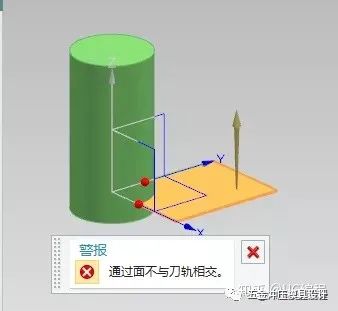

使用修剪体进行修剪，就看到修剪体报错，这个就是因为片体没有与实体完全相交产生的错误

下图就是完全相交的曲面修剪圆柱体效果

2、移动对象

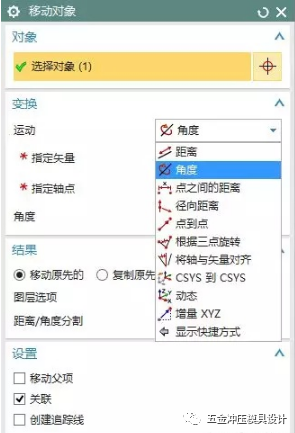

移动对象是对原有的实体进行移动，变换里有多种类型，大家观察一下这些与咱们之前讲解的移动面中一些类型相似，角度就是对实体进行旋转移动，距离就是平行移动，一般情况下，这些类型中大多是很少用到，角度和动态算是比较常用的类型，从字面上可以很容易理解。不想从事底层工作，想摆脱现状，想学习UG编程，可以找UG编程莫莫学习CNC数控。

结果中，这个命令有两个类型，一个是移动原先的，一个是复制原先的。前者是移动原有实体，注意这个情况下有一个关联选择，创建了一个带有参数的操作，而且这个关联一定要勾选，可以这么理解，如果没有关联性的话，选择的实体可能是由前序多个步骤完成的，没有关联的话，前面的步骤是没有办法进行移动的，添加上关联的话，可以把前序步骤创建上联系，才可以完成该步实体的移动。

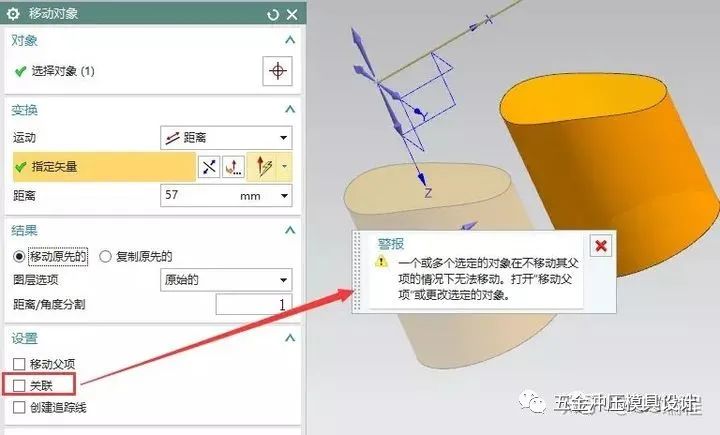

见下图，去掉关联后，警报中会显示出该对象之前的操作，在此称为移动父项，这些步骤无法移动，所以一定要勾选

复制原先的，创建选择对象的副本，非关联副本数中设置数量，这个是副本数量，去除原有实体后的数量。该种情况下，设置里的关联选项没有了，是由于这样创建的副本是没有参数的实体

部件导航器里，显示图三个实体，这三个实体是一个“死”实体，没有关联的，如果把原有实体进行修改，这三个实体的形态是不会发生改变的

把修剪体删除后，原有实体恢复原来的圆柱体，而复制出来的实体还是原有的形态，这就是非参数的复制。
