铣削圆弧退刀延伸刀路详解,

适用版本：NX7.5以上

在NX铣削加工中，应用圆弧退刀方式较为常见，该方式大多应用在精加工刀路上，较常见爬面加工和精铣侧壁轮廓两种情况。圆弧退刀既能保证刀路安全离开工件表面，同时也能够保证刀具光顺离开，除此以外，圆弧退刀还可以实现刀路延伸，以下图为例：

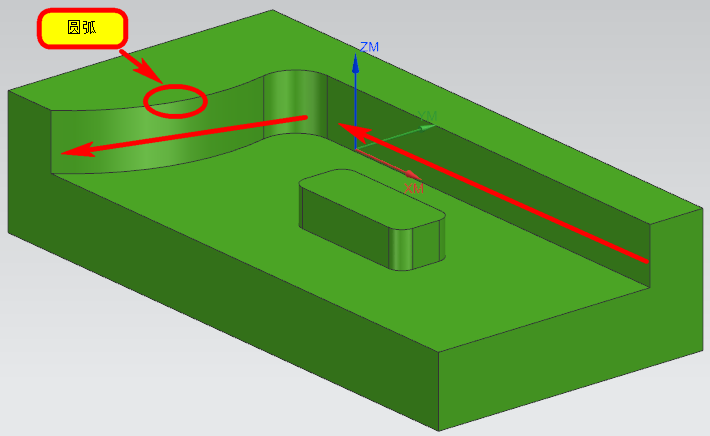

图1

加工图1中箭头所示侧壁部分，应用平面铣中的轮廓加工策略，刀具以顺铣方式按照图示箭头方向从右至左完成走刀，刀路默认进退刀设置为线性方式，结果如下：

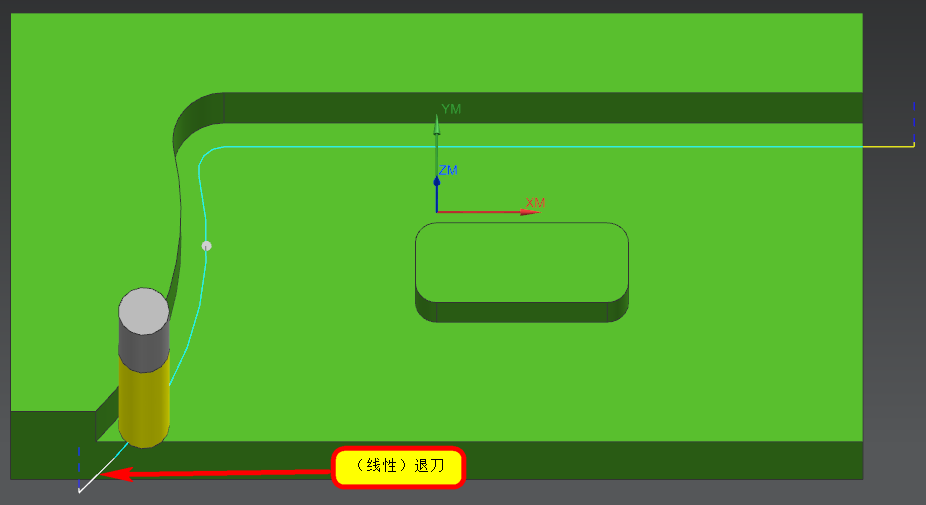

图2

图2生成刀路，线性退刀生成NC代码为G01模式，即延伸部分（白色轨迹）为侧壁圆弧切向线性延伸结果，该刀路相对中规中矩，如果需要精益求精的话，更好能够把延伸部分的退刀轨迹变成与前面的圆弧一致。

改变退刀方式为圆弧退刀，生成刀路结果如下：

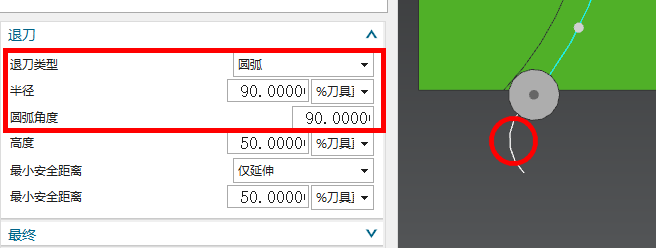

图3

图3所得刀路并非圆弧侧壁延伸结果，此时需要调整退刀圆弧设置参数，改变圆弧半径和圆弧方向，退刀半径设置轮廓半径值72.5mm（该值为侧壁圆弧半径），圆弧方向在圆弧角度中体现，正负决定其顺、逆时针方向。

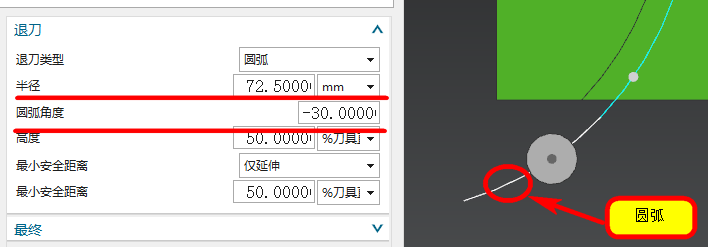

图4

为验证图4生成刀路的退刀圆弧是否符合需要，画一个半径为72.5mm的圆，并增加退刀圆弧角度：

图5

从图5结果看出，退刀圆弧半径设为为72.5mm时，所得刀路结果与侧壁轮廓圆弧半径不一致，因此，改变该值为“轮廓圆弧半径+刀具半径”即可，刀具半径为5mm，重新计算生成结果如下：

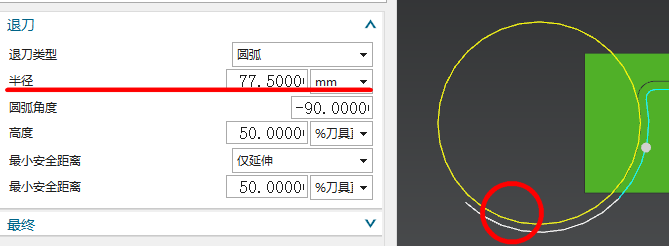

图6

总结，圆弧退刀不仅可以安全退刀，还可以通过改变参数实现圆弧延伸刀路。
